ระบบไฟ LED lightmaXX CLS Nano RGBW ประกอบด้วยสปอตไลท์สี่ดวง ออกแบบมาสำหรับใช้ในโรงละครและพื้นที่จัดแสดงtagผลิตภัณฑ์อิเล็กทรอนิกส์ ขนาดกะทัดรัดและน้ำหนักเบาทำให้เหมาะสำหรับการใช้งานบนอุปกรณ์พกพาด้วย
สปอตไลท์แต่ละดวงติดตั้งหลอด LED QCL กำลังสูง 4 วัตต์ จำนวน 3 ดวง ทำให้ใช้พลังงานรวม 48 วัตต์ หลอด LED COB ประกอบด้วยสีหลัก แดง เขียว น้ำเงิน และขาว ทำให้สามารถสร้างสีอื่นๆ ได้หลากหลายผ่านการผสมสี มุมลำแสงอยู่ที่ 25 องศา นอกจากนี้ หลอด LED QCL ยังสามารถหรี่แสงได้อย่างต่อเนื่องตั้งแต่ 0-100% และสร้างเอฟเฟกต์แสงแฟลชที่ทรงพลังได้ ตัวเลือกการควบคุม ได้แก่ DMX และการควบคุมด้วยเสียงเพลง
ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW (แสดงตัวอย่าง)asinประกอบด้วยสปอตไลท์ 4 ดวงที่ติดตั้งอยู่บนแท่งตรงกลาง โดยไฟ LED จะเปล่งแสงสีเขียว
คำแนะนำเพื่อความปลอดภัย
โปรดอ่านและทำความเข้าใจคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งานอุปกรณ์ การไม่ปฏิบัติตามอาจส่งผลให้เกิดการบาดเจ็บหรือความเสียหายต่อผลิตภัณฑ์ได้
- เชื่อมต่ออุปกรณ์เข้ากับเต้ารับไฟฟ้าที่มีสายดินเสมอ
- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสมรอบๆ ตัวเครื่องเพื่อป้องกันความร้อนสูงเกินไป
- อย่าให้อุปกรณ์โดนฝนหรือความชื้น
- หลีกเลี่ยงการสัมผัสกับแหล่งกำเนิดแสงโดยตรง
- เฉพาะบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้นที่ควรดำเนินการซ่อมแซมหรือบำรุงรักษา
- ตัดการเชื่อมต่อจากแหล่งจ่ายไฟก่อนทำความสะอาดหรือบำรุงรักษา
การตั้งค่า
การแกะกล่อง
แกะ CLS Nano RGBW ออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบตัวเครื่องว่ามีร่องรอยความเสียหายจากการขนส่งหรือไม่ เก็บรักษาบรรจุภัณฑ์ไว้สำหรับการจัดเก็บหรือขนส่งในอนาคต
การติดตั้ง
ไฟ CLS Nano RGBW ออกแบบมาเพื่อการติดตั้งอย่างมั่นคงบนขาตั้งไฟหรือโครงสร้างทรัส ควรใช้อุปกรณ์ยึดที่เหมาะสมampใช้สกรูและสายเคเบิลนิรภัย (ไม่รวมอยู่ในชุด) เพื่อให้แน่ใจว่าอุปกรณ์ยึดติดแน่นและไม่หล่น ตรวจสอบให้แน่ใจว่าพื้นผิวที่ติดตั้งสามารถรับน้ำหนักของอุปกรณ์ได้ (7.13 กก.)
การเชื่อมต่อ
เชื่อมต่ออุปกรณ์ดังต่อไปนี้:
- การเชื่อมต่อไฟฟ้า: ใช้สายไฟ IEC ที่ให้มาเชื่อมต่อเครื่องเข้ากับเต้ารับไฟฟ้าที่เหมาะสม
- การเชื่อมต่อ DMX (ทางเลือก): สำหรับการควบคุม DMX ให้เชื่อมต่อสาย DMX แบบ XLR 3 พินจากเอาต์พุตของตัวควบคุม DMX ไปยังพอร์ต DMX IN ของตัวเครื่อง หากเชื่อมต่อหลายเครื่อง ให้เชื่อมต่อจาก DMX OUT ของเครื่องแรกไปยัง DMX IN ของเครื่องถัดไป
ด้านหลังแบบละเอียด view ภาพประกอบแสดงรายละเอียดของ lightmaXX CLS Nano RGBW โดยเน้นที่ช่องเสียบไฟเข้า ช่องเสียบ DMX In/Out และจอแสดงผลดิจิทัลพร้อมปุ่มควบคุม
คำแนะนำการใช้งาน
แผงควบคุมโอเวอร์view
แผงควบคุมด้านหลังตัวเครื่องมีจอแสดงผลดิจิทัลและปุ่มสี่ปุ่ม:
- เมนู: เลื่อนดูตัวเลือกต่างๆ ในเมนูหลัก
- ขึ้น: เพิ่มค่าหรือเลื่อนขึ้นผ่านตัวเลือกในเมนู
- ลง: ลดค่าหรือเลื่อนลงไปในตัวเลือกเมนู
- เข้า: ยืนยันการเลือกหรือเข้าสู่เมนูย่อย
โหมดการทำงาน
CLS Nano RGBW มีโหมดการทำงานหลายโหมด:
- โหมด DMX: สำหรับการควบคุมจากภายนอกผ่านตัวควบคุม DMX
- โหมดอัตโนมัติ: แสดงแสงสีตามโปรแกรมที่ตั้งไว้ล่วงหน้าโดยอัตโนมัติ
- โหมดเปิดใช้งานเสียง: ตอบสนองต่อเสียงเพลงหรือเสียงต่างๆ ผ่านไมโครโฟนในตัว
- โหมดสีคงที่: แสดงผลสีเดียวคงที่
การควบคุม DMX
ในการใช้งานอุปกรณ์ผ่านระบบ DMX ให้ตั้งค่าที่อยู่ DMX โดยใช้แผงควบคุม โปรดดูแผนผังช่อง DMX ในคู่มือฉบับเต็มสำหรับรายละเอียดฟังก์ชั่นของแต่ละช่อง (เช่น ตัวหรี่ไฟ, สีแดง, สีเขียว, สีน้ำเงิน, สีขาว, ไฟกระพริบ, โปรแกรม)
โปรแกรมอัตโนมัติ
ใช้ปุ่ม MENU เพื่อไปยังการตั้งค่าโหมดอัตโนมัติ ใช้ปุ่ม UP/DOWN เพื่อเลือกโปรแกรมสำเร็จรูปต่างๆ กด ENTER เพื่อยืนยัน บางโปรแกรมอาจอนุญาตให้ปรับความเร็วหรือความเข้มข้นได้
โหมดเปิดใช้งานเสียง
เลือกโหมดตรวจจับเสียงจากเมนู เครื่องจะใช้ไมโครโฟนภายในเพื่อตอบสนองต่อเสียงรอบข้าง ปรับความไวของไมโครโฟนหากมีในเมนูเพื่อปรับการตอบสนองให้เหมาะสมยิ่งขึ้น
โหมดสีคงที่
ในโหมดสีคงที่ คุณสามารถเลือกสีที่ต้องการได้ด้วยตนเอง ใช้ปุ่มขึ้น/ลงเพื่อปรับความเข้มของไฟ LED สีแดง สีเขียว สีน้ำเงิน และสีขาว เพื่อสร้างสีที่กำหนดเอง
ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW ให้แสงสีแดงสดใสจากสปอตไลท์ทั้งสี่ดวง

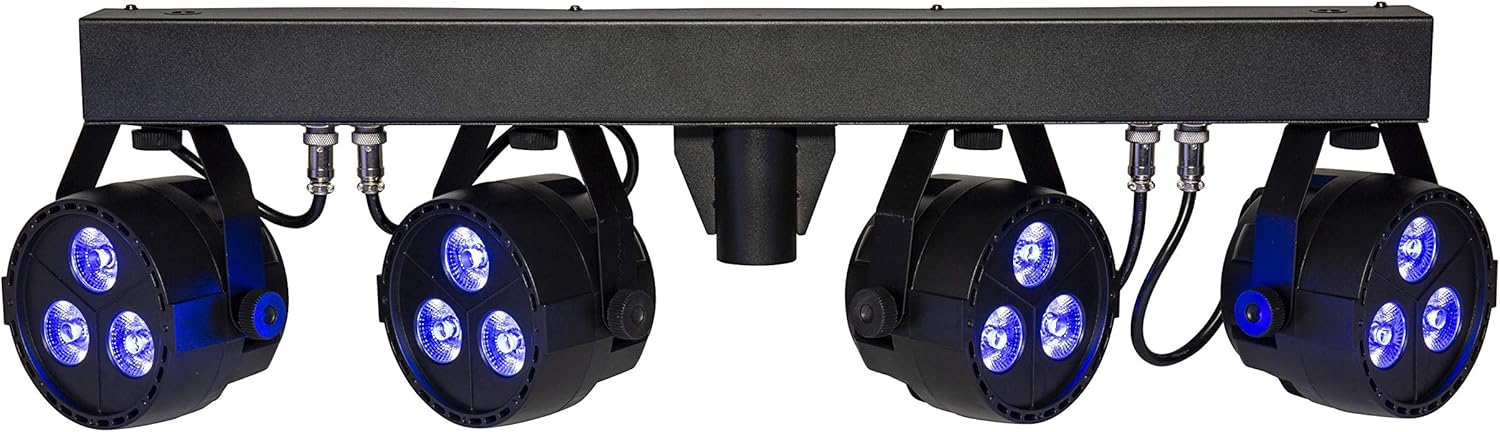

ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW ให้แสงสว่างสีน้ำเงินเข้ม
ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW ให้แสงสีขาวสว่างสดใส
ชุดไฟสปอตไลท์ LED LightmaXX CLS Nano RGBW ให้แสงสีเหลืองโทนอบอุ่น
ไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW แสดงแสงสีฟ้าอมเขียวที่สวยงาม
ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW แสดงให้เห็นถึง...asinแสงไฟสีม่วงเข้มสวยงาม
ชุดไฟสปอตไลท์ LED lightmaXX CLS Nano RGBW โดยที่ไฟสปอตไลท์อยู่ในสถานะปิด แสดงให้เห็นเลนส์ที่ใสสะอาด
การซ่อมบำรุง
การทำความสะอาด
การทำความสะอาดอย่างสม่ำเสมอจะช่วยรักษาประสิทธิภาพและรูปลักษณ์ที่ดีที่สุด โปรดถอดปลั๊กเครื่องออกจากแหล่งจ่ายไฟก่อนทำความสะอาด
- ใช้ผ้าเนื้อนุ่มที่ไม่เป็นขุยเช็ดทำความสะอาดภายนอก
- สำหรับการทำความสะอาดเลนส์ ให้ใช้ผลิตภัณฑ์ทำความสะอาดเลนส์โดยเฉพาะและผ้าเนื้อนุ่มเพื่อป้องกันรอยขีดข่วน
- ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน ตัวทำละลาย หรือสารเคมีรุนแรง
พื้นที่จัดเก็บ
เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บ CLS Nano RGBW ไว้ในบรรจุภัณฑ์เดิมหรือกล่องสำหรับขนส่งที่เหมาะสม เก็บในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอ หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายบริการลูกค้า
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | สายไฟหลุด; ปลั๊กไฟไม่ทำงาน; ฟิวส์ขาด | ตรวจสอบการเชื่อมต่อสายไฟ; ทดสอบเต้ารับกับอุปกรณ์อื่น; เปลี่ยนฟิวส์ (ถ้ามีและปลอดภัยที่จะทำ) |
| ไม่มีการควบคุม DMX | ที่อยู่ DMX ไม่ถูกต้อง; สาย DMX ชำรุด; ตัวควบคุม DMX มีปัญหา; ความขัดแย้งระหว่าง Master/Slave | ตรวจสอบการตั้งค่าที่อยู่ DMX; ทดสอบ/เปลี่ยนสาย DMX; ตรวจสอบเอาต์พุตของตัวควบคุม DMX; ตรวจสอบให้แน่ใจว่าการกำหนดค่า Master/Slave ถูกต้อง |
| ไฟไม่ตอบสนองในโหมดอัตโนมัติ/เสียง | เลือกโหมดไม่ถูกต้อง ความไวของไมโครโฟนต่ำเกินไป (โหมดเสียง) | ตรวจสอบให้แน่ใจว่าได้เลือกโหมดการทำงานที่ถูกต้องแล้ว ปรับความไวของไมโครโฟนในโหมดเสียง |
| เครื่องร้อนเกินไป | การระบายอากาศไม่เพียงพอ; ช่องระบายความร้อนอุดตัน | ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างรอบเครื่องเพียงพอ และทำความสะอาดฝุ่นหรือสิ่งสกปรกออกจากช่องระบายความร้อน |
ข้อมูลจำเพาะ
| แบบอย่าง | LIG0015656-000 |
| ยี่ห้อ | ไลท์แมกซ์XX |
| ขนาด (กว้าง x ยาว x สูง) | 88.6 x 38 x 18.8 ซม. |
| น้ำหนัก | 7.13 กก. |
| ประเภท LED | 4 x (3x 4W QCL RGBW LED) |
| การใช้พลังงานรวม | 48 วัตต์ |
| มุมลำแสง | 25° |
| โหมดการควบคุม | DMX, อัตโนมัติ, ควบคุมด้วยเสียง, สีคงที่ |
| คุณสมบัติ | ปรับความสว่างได้, เอฟเฟกต์ไฟกระพริบ, ควบคุมด้วย DMX, ควบคุมด้วยเสียงเพลง, ไฟ LED RGBW |
| แหล่งพลังงาน | แหล่งจ่ายไฟหลัก (IEC C14) |
| ผู้ผลิต | ไลท์แมกซ์XX |
| ประเทศต้นกำเนิด | ประเทศเยอรมนี |
| วันที่พร้อมใช้งานครั้งแรก | 15 มกราคม 2020 |
การรับประกันและการสนับสนุน
ผลิตภัณฑ์ lightmaXX นี้อยู่ภายใต้การรับประกันของผู้ผลิต สำหรับเงื่อนไขและข้อกำหนดการรับประกันโดยละเอียด โปรดดูเอกสารที่แนบมากับการซื้อของคุณ หรือติดต่อผู้ขายโดยตรง
หากต้องการความช่วยเหลือด้านเทคนิค การแก้ไขปัญหาเพิ่มเติมจากคู่มือนี้ หรือสอบถามเกี่ยวกับอะไหล่ โปรดติดต่อตัวแทนจำหน่าย lightmaXX ที่ได้รับอนุญาต หรือฝ่ายบริการลูกค้าของผู้ผลิต โปรดเตรียมใบเสร็จรับเงินและหมายเลขรุ่น (LIG0015656-000) ให้พร้อมเมื่อติดต่อฝ่ายสนับสนุน
