คู่มือผู้ใช้เราเตอร์ไร้สาย Docooler COMFAST CF-EW71

1. สินค้าหมดview

Image: The Docooler COMFAST CF-EW71 Wireless Router, a white rectangular device with two external antennas, designed for outdoor use.

1.1. คำอธิบายผลิตภัณฑ์

The COMFAST CF-EW71 is a high-power outdoor wireless router designed to provide extensive Wi-Fi coverage. It utilizes a Qualcomm QCA9531 main chip, coupled with 64 MB of high-speed memory and 16 MB of flash memory, ensuring robust data forwarding and processing capabilities. This device is ideal for large outdoor areas such as scenic spots, communities, parks, schools, industrial plants, shopping malls, and villages.

Key features include a built-in SE2576L power amplifier for enhanced wireless reception and transmission, support for over 50 concurrent wireless clients, and an IP66 rating for resilience against severe outdoor environments. The router also supports Power over Ethernet (PoE), simplifying installation by allowing power and data transmission over a single cable.

2. คุณสมบัติหลัก

• Omnidirectional Coverage: Equipped with two oxygen-free copper antennas, providing 360° omnidirectional Wi-Fi coverage suitable for diverse environments.
• พลังงานในตัว Ampเครื่องฟอก: Features an SE2576L power amplifier to significantly improve wireless network reception and transmission, making it suitable for wide outdoor coverage.
• รองรับลูกค้าได้จำนวนมาก: A single Access Point (AP) can concurrently handle more than 50 wireless devices, ensuring a stable and lag-free network experience for all connected users.
• Outdoor Durability (IP66): Designed to withstand harsh outdoor conditions with an IP66 rating, offering protection against lightning, water, dust, extreme temperatures, and oxidation.
• POE Power Supply: Supports Power over Ethernet, which simplifies installation by eliminating the need for a separate power outlet, allowing flexible device placement.

ภาพ: โอเวอร์view of the COMFAST CF-EW71's capabilities, including 300Mbps speed, high power, Qualcomm chip, 360-degree omnidirectional coverage, and support for over 50 clients.

Image: A visual representation of the 360-degree omnidirectional Wi-Fi coverage provided by the CF-EW71, extending over a wide outdoor area.

ภาพ: ภาพระยะใกล้ view of the CF-EW71, emphasizing its built-in power amplifier (PA) for improved signal strength.

Image: The CF-EW71 shown supporting multiple wireless clients simultaneously, including laptops, desktops, and mobile phones, ensuring stable connectivity.

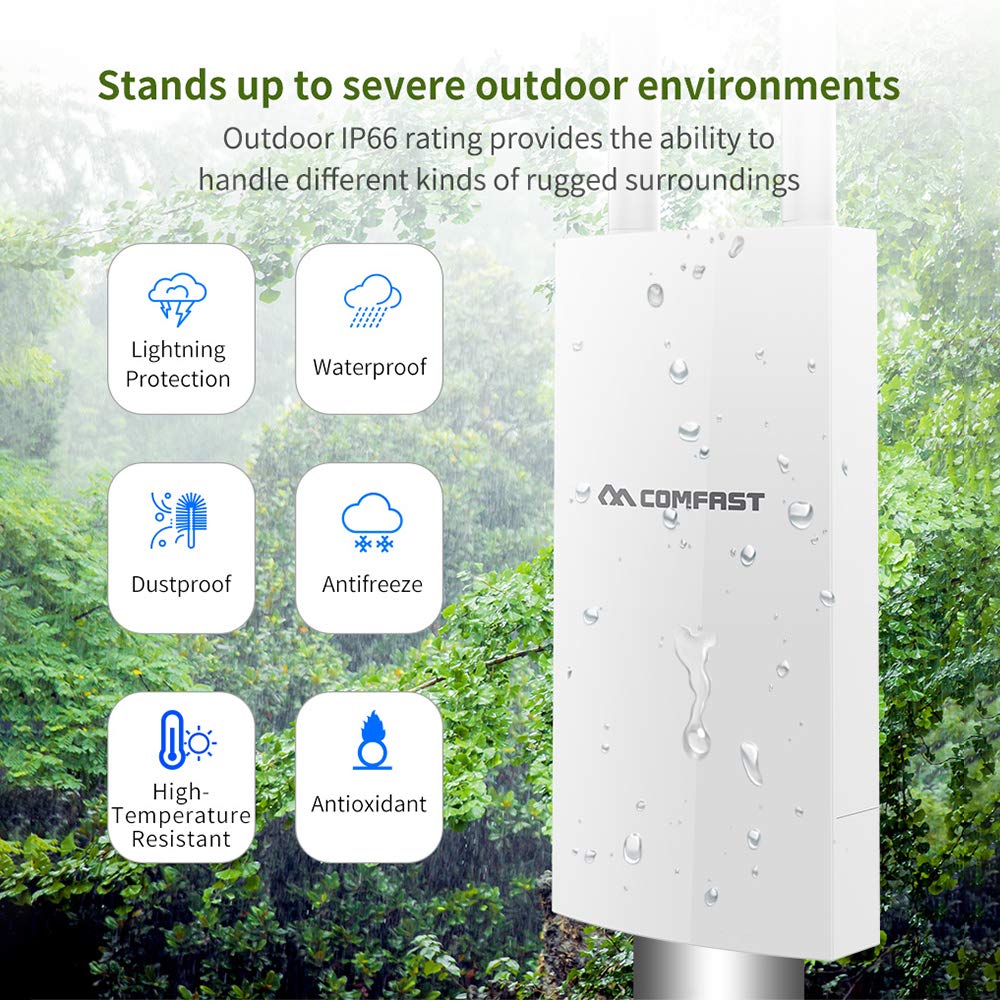

Image: An illustration detailing the CF-EW71's robust outdoor protection features, including resistance to lightning, water (IP66), dust, freezing, high temperatures, and oxidation.

Image: A diagram demonstrating the Power over Ethernet (PoE) setup for the CF-EW71, showing how it connects to a PoE switch and router for simplified power and data delivery.

Image: A diagram illustrating the CF-EW71's automatic channel selection feature, which optimizes network stability by choosing the least congested channel in an outdoor environment.

Image: A diagram showing the centralized AC management system, allowing control of multiple CF-EW71 units from a single interface, ideal for large-scale Wi-Fi deployments.

3. ข้อมูลจำเพาะทางเทคนิค

4. คู่มือการติดตั้ง

4.1. เนื้อหาบรรจุภัณฑ์

ก่อนดำเนินการติดตั้ง โปรดตรวจสอบให้แน่ใจว่ามีอุปกรณ์ครบถ้วนในบรรจุภัณฑ์ของคุณ:

• COMFAST CF-EW71 Wireless Router
• อะแดปเตอร์ไฟฟ้า (หากไม่ได้ใช้ PoE)
• สายเคเบิลอีเทอร์เน็ต
• Mounting Kit (if applicable for outdoor installation)
• คู่มือการติดตั้งแบบด่วน

4.2. การติดตั้งทางกายภาพ

The CF-EW71 is designed for outdoor deployment. Consider the following for optimal performance and safety:

1. การเลือกไซต์: Choose a location that provides clear line-of-sight to the desired coverage area, away from obstructions like large metal structures or dense foliage. Ensure the location is within reach of your network infrastructure.
2. การติดตั้ง: Securely mount the device using the provided mounting kit. Ensure it is installed vertically with antennas pointing upwards for optimal omnidirectional coverage.
3. Power Connection (PoE): Connect an Ethernet cable from a PoE-enabled switch or PoE injector to the WAN/PoE port on the CF-EW71. This single cable will provide both power and data connectivity.
4. การเชื่อมต่อเครือข่าย: If not using PoE for data, connect an Ethernet cable from your network (router/switch) to the WAN port. The LAN port can be used to connect another wired device if needed.
5. การติดตั้งเสาอากาศ: Ensure the two external antennas are securely screwed into their respective connectors on the device.

4.3. การกำหนดค่าเริ่มต้น

After physical installation, you will need to configure the router via its web อินเทอร์เฟซ:

1. เชื่อมต่อกับอุปกรณ์: Connect your computer directly to the LAN port of the CF-EW71 using an Ethernet cable, or connect to its default Wi-Fi network (SSID and password usually found on a label on the device or in the Quick Installation Guide).
2. เข้าถึง Web อินเทอร์เฟซ: เปิด web เปิดเบราว์เซอร์และป้อนที่อยู่ IP เริ่มต้นของเราเตอร์ (เช่น http://192.168.1.1 or as specified in the manual).
3. เข้าสู่ระบบ: Enter the default username and password (e.g., admin/admin). It is highly recommended to change these credentials immediately after the first login for security purposes.
4. การตั้งค่าพื้นฐาน: Follow the on-screen wizard or navigate to the wireless settings to configure your desired Wi-Fi network name (SSID) and password. Configure the WAN settings according to your internet service provider's requirements (e.g., DHCP, Static IP, PPPoE).
5. บันทึกและรีสตาร์ท: บันทึกการตั้งค่าของคุณและรีบูตอุปกรณ์หากระบบแจ้งให้ทำเช่นนั้น

5. คู่มือการใช้งาน

5.1. ไฟ LED

The CF-EW71 features LED indicators that provide information about its operational status:

• กำลังไฟ LED: แสดงว่าอุปกรณ์เปิดใช้งานอยู่หรือไม่
• WAN LED: แสดงกิจกรรมบนพอร์ต WAN
• แลน LED: แสดงกิจกรรมบนพอร์ต LAN
• ไฟ LED แบบไร้สาย: บ่งชี้กิจกรรมเครือข่ายไร้สาย

Refer to the Quick Installation Guide for specific LED behavior (e.g., solid, blinking) and their corresponding meanings.

5.2. อุปกรณ์เชื่อมต่อ

Once the router is configured, devices can connect to its Wi-Fi network:

1. บนอุปกรณ์ไร้สายของคุณ (สมาร์ทโฟน แล็ปท็อป แท็บเล็ต) ค้นหาเครือข่าย Wi-Fi ที่ใช้งานได้
2. Select the SSID (network name) you configured for the CF-EW71.
3. ป้อนรหัสผ่าน Wi-Fi (รหัสความปลอดภัย) เมื่อระบบถาม
4. Your device should now be connected to the internet through the CF-EW71.

5.3. การตั้งค่าขั้นสูง

การ web interface provides access to advanced settings for network optimization:

• การเลือกช่อง: The device can automatically select the best channel to avoid interference. Manual channel selection is also available for fine-tuning.
• การบริหารจัดการลูกค้า: Monitor connected clients and manage their access.
• อัพเกรดเฟิร์มแวร์: ตรวจสอบและติดตั้งเฟิร์มแวร์อัปเดตเป็นประจำเพื่อให้มั่นใจได้ถึงประสิทธิภาพและความปลอดภัยสูงสุด
• เครื่องมือระบบ: Access logs, backup/restore configurations, and perform reboots.

6. การบำรุงรักษา

To ensure the longevity and optimal performance of your COMFAST CF-EW71, regular maintenance is recommended:

• การทำความสะอาด: Periodically clean the exterior of the device with a soft, dry cloth. Do not use liquid cleaners or aerosols. Ensure no dust or debris accumulates around the ports.
• อัพเดตเฟิร์มแวร์: Check the official Docooler/COMFAST website regularly for new firmware versions. Updating the firmware can improve performance, add new features, and fix security vulnerabilities.
• การตรวจสอบสิ่งแวดล้อม: Although the device is IP66 rated, periodically inspect its mounting and cables for any signs of wear, damage, or loose connections, especially after severe weather conditions.
• การระบายอากาศ : Ensure the device's ventilation areas are not blocked, even though it's an outdoor unit, proper airflow helps dissipate heat.

7 การแก้ไขปัญหา

This section provides solutions to common issues you might encounter with your CF-EW71 router.

8. การรับประกันและการสนับสนุน

8.1. ข้อมูลการรับประกัน

Docooler products typically come with a limited manufacturer's warranty. The warranty period and terms may vary based on your region and point of purchase. Please retain your proof of purchase for warranty claims. For detailed warranty information, refer to the warranty card included with your product or visit the official Docooler/COMFAST webเว็บไซต์.

8.2. การสนับสนุนลูกค้า

If you encounter issues that cannot be resolved using the troubleshooting guide, or if you require further assistance, please contact Docooler/COMFAST customer support. You can usually find contact information (phone numbers, email addresses, or support portals) on the manufacturer's official webเว็บไซต์หรือในบรรจุภัณฑ์ของผลิตภัณฑ์

เมื่อติดต่อฝ่ายสนับสนุน โปรดเตรียมข้อมูลต่อไปนี้ให้พร้อม:

• Product Model: CF-EW71
• Serial Number (if applicable, usually found on a label on the device)
• วันที่ซื้อ
• คำอธิบายโดยละเอียดของปัญหาที่คุณกำลังประสบ
• Any troubleshooting steps you have already attempted
