NAD C 588 Belt-Drive Turntable

การแนะนำ

The NAD C 588 turntable is engineered to deliver exceptional audio fidelity for vinyl enthusiasts. It combines precision mechanics with high-quality components to ensure accurate playback and a rich, detailed sound experience. This manual provides essential information for setting up, operating, and maintaining your C 588 turntable.

ข้อมูลด้านความปลอดภัยที่สำคัญ

• โปรดอ่านคำแนะนำทั้งหมดก่อนใช้งานเครื่องเล่นแผ่นเสียง
• Keep the turntable away from water or moisture.
• อย่าปิดกั้นช่องระบายอากาศ
• ใช้เฉพาะอุปกรณ์เสริม/สิ่งที่แนบที่ผู้ผลิตกำหนดเท่านั้น
• Unplug the turntable during lightning storms or when unused for long periods.
• ส่งต่อการบริการทั้งหมดไปยังบุคลากรบริการที่มีคุณสมบัติเหมาะสม
• คำเตือนข้อเสนอ 65: ผลิตภัณฑ์นี้อาจมีสารเคมีที่รัฐแคลิฟอร์เนียรู้จักว่าก่อให้เกิดมะเร็งและความพิการ แต่กำเนิดหรือเป็นอันตรายต่อระบบสืบพันธุ์อื่น ๆ

มีอะไรอยู่ในกล่อง

แกะส่วนประกอบทั้งหมดออกอย่างระมัดระวัง และตรวจสอบให้แน่ใจว่ามีสิ่งของต่อไปนี้อยู่:

• NAD C 588 Turntable Unit
• ผ้าคลุมป้องกันฝุ่น
• Platter (Glass)
• สายพานขับ
• เสื่อสักหลาด
• น้ำหนักถ่วง
• น้ำหนักป้องกันสเก็ต
• สายสัญญาณเสียง RCA
• อะแดปเตอร์แปลงไฟ
• Ortofon 2M Red Cartridge (pre-installed)
• คู่มือการใช้งาน (เอกสารนี้)

การตั้งค่า

1. การแกะกล่องและการจัดวาง

Remove the turntable and all accessories from the packaging. Place the turntable on a stable, level surface, away from direct sunlight, heat sources, and excessive vibration. Ensure adequate ventilation around the unit.

Image: The NAD C 588 turntable with its clear dust cover closed, showcasing its sleek black finish and compact design. This view highlights the unit's overall aesthetic when not in use.

2. การติดตั้งจานหมุนและสายพาน

1. Carefully place the glass platter onto the spindle.
2. Locate the drive belt. Gently stretch the belt around the inner rim of the platter and then around the motor pulley. Ensure the belt is not twisted.
3. Place the felt mat on top of the glass platter.

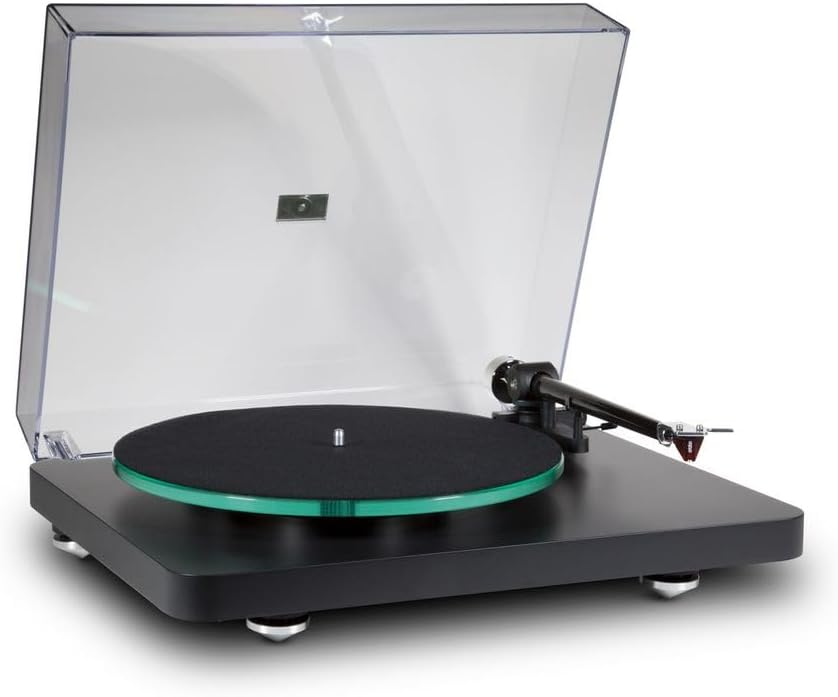

Image: The NAD C 588 turntable with its dust cover open, revealing the glass platter, felt mat, carbon fiber tonearm, and the pre-installed Ortofon 2M Red cartridge. This image provides a clear view of the turntable's main components ready for operation.

3. Tonearm Setup

The C 588 features a carbon fiber tonearm designed for precise tracking.

• ถ่วง: Slide the counterweight onto the rear of the tonearm. Adjust it until the tonearm floats horizontally. Then, rotate the counterweight to set the recommended tracking force for the Ortofon 2M Red cartridge (typically 1.8 grams). Refer to the cartridge manufacturer's specifications for exact values.
• Anti-skate: Attach the anti-skate weight to the small loop on the tonearm support and guide the thread over the anti-skate wire support. The anti-skate force should generally match the tracking force.

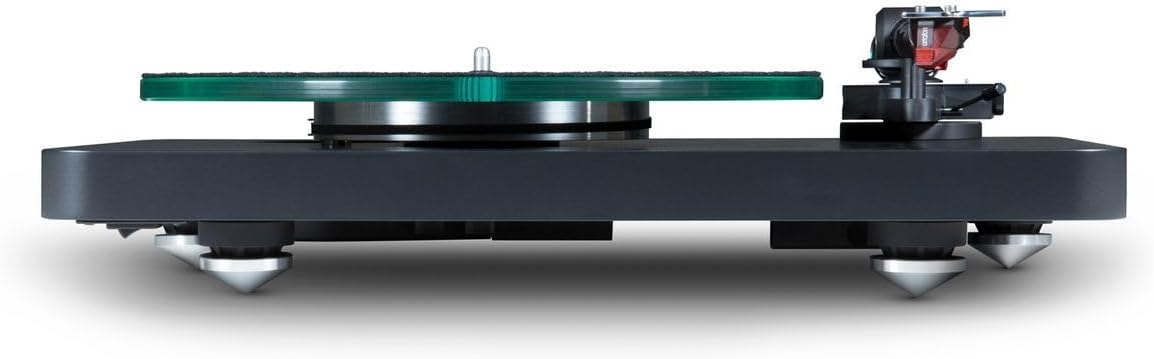

ภาพ: โปรด้านข้างfile view of the NAD C 588 turntable, highlighting the thickness of the MDF base, the glass platter, and the carbon fiber tonearm with the Ortofon 2M Red cartridge. This perspective emphasizes the robust construction and key components.

4. Cartridge Installation (Pre-installed)

Your NAD C 588 comes with the Ortofon 2M Red cartridge pre-installed and aligned. No further installation is typically required. Ensure the stylus guard is removed before playing records.

5. การเชื่อมต่อ

1. Connect the RCA audio cables from the turntable's output jacks (L/R) to the PHONO input of your amplifier หรือ phono preampชีวิต.
2. เชื่อมต่อสายดินจากเครื่องเล่นแผ่นเสียงเข้ากับขั้วต่อสายดินบนอุปกรณ์ของคุณ ampไลไฟเออร์/พรีampชีวิต.
3. Connect the power adapter to the DC input on the turntable and then to a wall outlet.

ภาพ: ด้านหลัง view of the NAD C 588 turntable, clearly showing the RCA output jacks (Left and Right), the ground terminal, and the DC power input. This image is crucial for understanding how to connect the turntable to an audio system.

คำแนะนำการใช้งาน

1. เปิด/ปิดเครื่อง

The turntable powers on automatically when connected to the power adapter. There is no separate power switch on the unit itself. To turn off, disconnect the power adapter.

2. การเลือกความเร็ว

The NAD C 588 supports 33 1/3 RPM and 45 RPM playback speeds. A speed selector switch is located on the turntable base. Select the appropriate speed for your record.

3. เล่นแผ่นเสียง

1. Place a record on the platter, ensuring it is centered.
2. Select the correct playback speed (33 or 45 RPM).
3. ค่อยๆ ยกแขนโทนอาร์มขึ้นโดยใช้คันโยกสำหรับยกหัวอ่าน
4. วางแขนจับหัวอ่านแผ่นเสียงให้ตรงกับร่องเริ่มต้นที่ต้องการของแผ่นเสียง
5. Slowly lower the cueing lever to allow the stylus to descend onto the record.

4. การหยุดเล่น

1. At the end of a record, or when you wish to stop playback, gently lift the tonearm using the cueing lever.
2. Return the tonearm to its rest and secure it with the tonearm clip.
3. Remove the record from the platter.

การซ่อมบำรุง

1. การทำความสะอาด

• ฝาปิดป้องกันฝุ่น: เช็ดด้วยผ้านุ่มๆamp ผ้า. หลีกเลี่ยงน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• Platter and Base: Use a soft, dry, lint-free cloth. For stubborn marks, a slightly damp สามารถใช้ผ้าแล้วเช็ดให้แห้งทันที
• สไตลัส: Use a dedicated stylus cleaning brush, brushing gently from back to front. Clean regularly to prevent debris buildup.

2. Belt Replacement

The drive belt may need replacement after several years of use or if you notice inconsistent speed. Contact NAD support or an authorized dealer for a replacement belt and instructions.

การแก้ไขปัญหา

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

NAD products are designed for reliability and performance. For warranty information, please refer to the warranty card included with your product or visit the official NAD website. For technical support, troubleshooting assistance, or service inquiries, please contact NAD customer support or your authorized dealer.

NAD Official Webเว็บไซต์: https://nadelectronics.com/
