ลำโพงติดรถยนต์ Alpine R-A60F R-Series 4 แชนแนล Ampชีวิต

การแนะนำ

This manual provides comprehensive instructions for the installation, operation, and maintenance of your Alpine R-A60F R-Series 4-Channel Car Amplifier. The R-A60F is a high-performance Class-D amplifier designed to deliver powerful and clear audio output for your vehicle's sound system. It features a 4-channel configuration, capable of delivering 100 watts RMS x 4 at 4 ohms, or 150 watts RMS x 4 at 2 ohms. For higher power applications, it can be bridged to provide 300 watts RMS x 2 at 4 ohms. Key features include CTA-2006 compliance, a wide frequency response, and versatile variable high-pass, low-pass, and bandpass filters, along with selectable bass boost for optimal sound customization. Please read this manual thoroughly before installation and use to ensure proper function and safety.

ข้อมูลด้านความปลอดภัย

โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอ เพื่อป้องกันการบาดเจ็บหรือความเสียหาย ampไลไฟเออร์หรือยานพาหนะ

• แนะนำการติดตั้งอย่างมืออาชีพ: Due to the complexity of car audio systems, professional installation is highly recommended. Incorrect wiring can lead to severe damage to the ampเครื่องขยายเสียง ยานพาหนะ หรือการบาดเจ็บส่วนบุคคล
• ถอดแบตเตอรี่: Before beginning any wiring, always disconnect the vehicle's negative battery terminal to prevent electrical shorts and potential damage.
• การระบายอากาศที่เหมาะสม: ให้แน่ใจว่า amplifier is mounted in a location that allows for adequate airflow. The R-A60F is a Class-D amplifier, but it can still generate heat. Proper ventilation prevents overheating and ensures long-term performance.
• Correct Wiring Gauge: ใช้สายไฟและสายดินที่มีขนาดเหมาะสมตามที่ระบุไว้ในส่วนการติดตั้งเพื่อรองรับการใช้งาน amplifier's current draw. Undersized wiring can cause overheating and fire hazards.
• การป้องกันฟิวส์: Always install an external fuse on the main power wire within 18 inches (45 cm) of the vehicle's battery. The fuse rating should match the ampข้อกำหนดของเครื่องขยายเสียง
• หลีกเลี่ยงความชื้น: อย่าเปิดเผย amplifier to moisture or water. This can cause electrical shock or damage to the unit.
• การติดตั้งที่ปลอดภัย: ติดตั้ง amplifier securely to prevent it from becoming a projectile in the event of a sudden stop or collision.
• ระดับเสียง: การฟังเสียงดังเป็นเวลานานอาจทำให้เกิดความเสียหายต่อการได้ยิน ปรับระดับเสียงให้อยู่ในระดับที่สบาย

เนื้อหาแพ็คเกจ

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจ:

• Alpine R-A60F 4-Channel Car Ampชีวิต
• สกรูยึด
• คู่มือเจ้าของ (เอกสารนี้)
• ข้อมูลการรับประกัน

การติดตั้งและการตั้งค่า

1. การติดตั้งทางกายภาพ

Choose a mounting location that is dry, well-ventilated, and secure. Common locations include under a seat, in the trunk, or behind a panel. Ensure the amplifier is not exposed to direct sunlight or excessive heat.

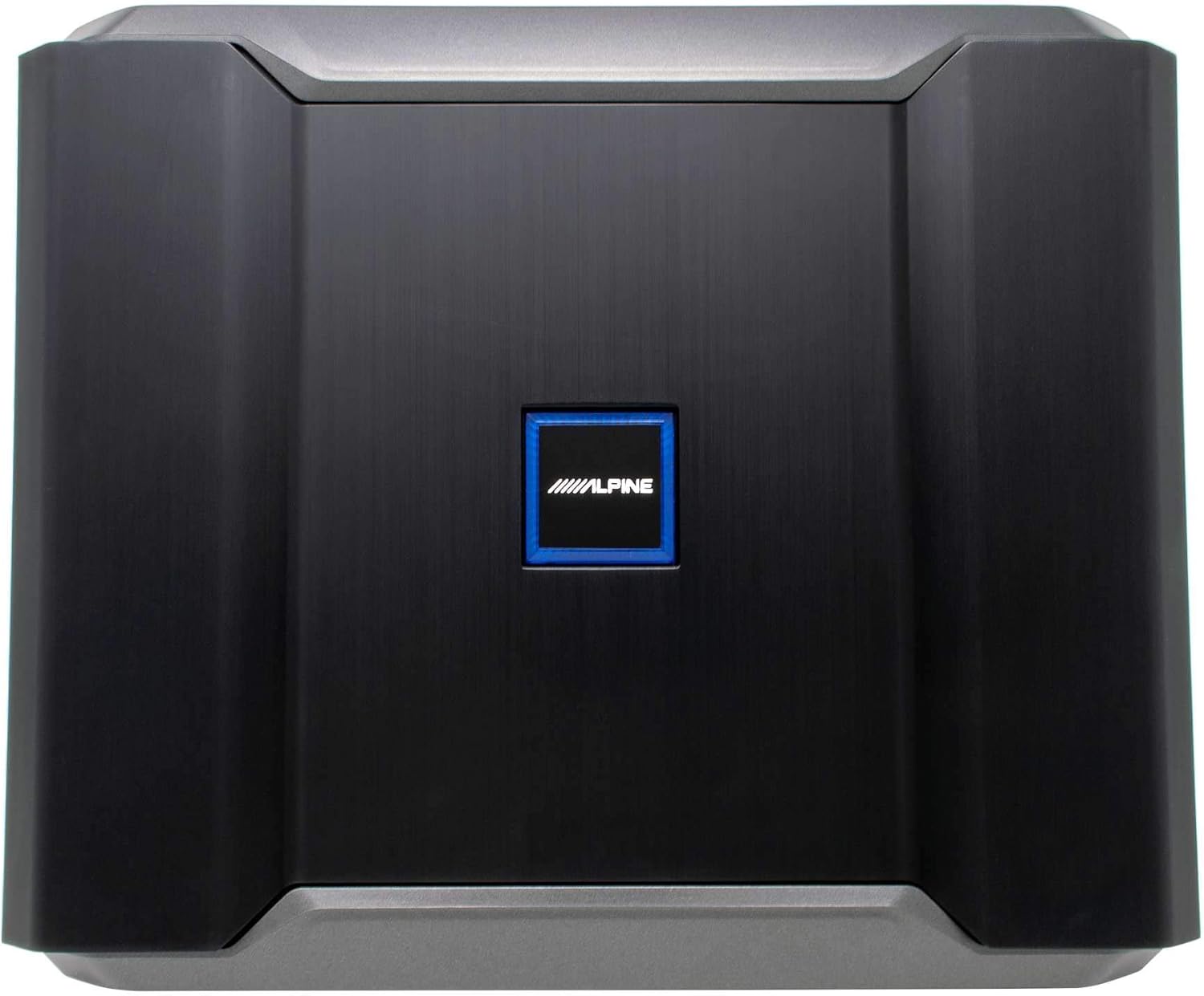

รูปที่ 1: ด้านบน view of the Alpine R-A60F amplifier, highlighting its compact and robust design.

ใช้สกรูยึดที่ให้มาเพื่อยึดให้แน่น amplifier to a solid surface. Ensure there is enough space around the amplifier for air circulation and access to wiring terminals and controls.

2. การเชื่อมต่อสายไฟ

Proper wiring is crucial for optimal performance and safety. Refer to the diagram below for connection points. Always ensure the vehicle's battery is disconnected before making any electrical connections.

Figure 2: Control panel (top) and input/output terminals (bottom) of the Alpine R-A60F ampชีวิต.

• Power (BATT): Connect a high-quality power cable (e.g., 4-gauge or 8-gauge depending on total system power) from the amplifier's BATT terminal to the positive (+) terminal of the vehicle's battery. Install an inline fuse holder with the appropriate fuse rating (e.g., 60A for this amplifier) within 18 inches (45 cm) of the battery.
• กราวด์ (GND): Connect a power cable of the same gauge as the BATT wire from the ampต่อขั้ว GND ของแอมพลิฟายเออร์เข้ากับพื้นผิวโลหะที่สะอาดและไม่ทาสีบนตัวถังรถ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและมีความต้านทานต่ำ
• ระยะไกล (REM): เชื่อมต่อสายเปิดเครื่องระยะไกลจากเอาต์พุตระยะไกลของชุดอุปกรณ์หลักของคุณเข้ากับ ampขั้ว REM ของเครื่องขยายเสียง สายนี้ส่งสัญญาณ ampเครื่องขยายเสียงสามารถเปิดและปิดได้พร้อมกับชุดควบคุมหลัก
• อินพุต (RCA หรือระดับลำโพง):
  • อาร์ซีเออินพุต: If your head unit has RCA pre-outs, connect RCA cables from the head unit to the amplifier's CH-1/2 INPUT and CH-3/4 INPUT terminals.
  • อินพุตระดับลำโพง: If your head unit does not have RCA pre-outs, use the speaker-level inputs. Connect the vehicle's speaker wires directly to the amplifier's speaker-level input harness.
• Speaker Outputs (CH-1, CH-2, CH-3, CH-4): Connect your speakers to the corresponding speaker output terminals. Ensure correct polarity (+ to + and - to -). For bridged mode, refer to the markings on the amplifier for the correct terminals (e.g., CH-1 and CH-2 bridged, CH-3 and CH-4 bridged).

การดำเนินการ Ampชีวิต

การควบคุมและปรับแต่ง

The Alpine R-A60F features a comprehensive control panel for fine-tuning your audio system. These controls are typically located on one side of the ampชีวิต.

รูปที่ 3: ด้านข้าง view of the Alpine R-A60F amplifier, illustrating the control panel for audio adjustments.

• GAIN (Input Level): ปรับความไวอินพุตของ ampแอมพลิฟายเออร์เพื่อให้ตรงกับระดับเสียงเอาต์พุตtage of your head unit. Start with the gain at minimum and slowly increase it until you hear distortion, then back off slightly. This is not a volume control.
• FILTER (HP/LP/BP): Selects the type of crossover filter for each channel pair.
  • เอชพี (High-Pass): Allows frequencies above the set point to pass through. Useful for full-range speakers to prevent low bass distortion.
  • LP (ตัวกรองความถี่ต่ำ): Allows frequencies below the set point to pass through. Essential for subwoofers.
  • BP (Band-Pass): Allows frequencies within a specific range to pass through. Useful for mid-range drivers.
• FREQ (ความถี่): Adjusts the cutoff frequency for the selected filter (HP, LP, or BP). The R-A60F offers a frequency response of 15 to 30,000 Hz.
• BASS BOOST (0, 6, or 12 dB at 50 Hz): Selectable bass boost for rear channels to enhance low-frequency output. Use sparingly to avoid distortion.
• INPUT LEVEL (HI/LO): Switch to select between high (speaker-level) or low (RCA) input sensitivity. Ensure this matches your input connection type.

After making adjustments, listen to your audio system to ensure balanced sound and clarity. It is recommended to make small adjustments and re-evaluate the sound quality.

การซ่อมบำรุง

The Alpine R-A60F ampเครื่องขยายเสียงนี้ได้รับการออกแบบมาให้ทนทานและต้องการการบำรุงรักษาเพียงเล็กน้อย โปรดปฏิบัติตามคำแนะนำเหล่านี้เพื่อให้มั่นใจได้ว่าจะมีอายุการใช้งานยาวนาน:

• การทำความสะอาด: เช็ดทำความสะอาดเป็นระยะ ampใช้ผ้าแห้งนุ่มๆ เช็ดทำความสะอาดภายนอกของเครื่องขยายเสียงเพื่อกำจัดฝุ่นและสิ่งสกปรก ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• การระบายอากาศ : ให้แน่ใจว่า amplifier's cooling fins and surrounding area remain free of obstructions to allow for proper heat dissipation.
• การตรวจสอบสายไฟ: Annually inspect all wiring connections for tightness and corrosion. Loose or corroded connections can lead to poor performance or damage.
• การปกป้องสิ่งแวดล้อม: หลีกเลี่ยงการเปิดเผย amplifier to extreme temperatures, direct sunlight, or excessive moisture.

การแก้ไขปัญหา

If you experience issues with your Alpine R-A60F ampสำหรับเครื่องขยายเสียง โปรดดูตารางด้านล่างสำหรับปัญหาและวิธีแก้ไขที่พบบ่อย

ข้อมูลจำเพาะ

Technical specifications for the Alpine R-A60F R-Series 4-Channel Car Ampเครื่องฟอก:

การรับประกันและการสนับสนุน

Alpine products are designed and manufactured to the highest quality standards. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official Alpine webไซต์ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน

For technical support, troubleshooting assistance, or service inquiries, please contact Alpine customer support through their official website or authorized service centers. You can find contact information and additional resources at the อัลไพน์สหรัฐอเมริกา webเว็บไซต์.
