1. ข้อมูลด้านความปลอดภัยที่สำคัญ
Please read this manual carefully before operating your air conditioner. Keep this manual for future reference.
- การติดตั้งโดยมืออาชีพ: Installation, maintenance, and repair must be performed by qualified service personnel. Improper installation can lead to electric shock, fire, or injury.
- แหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงตามข้อกำหนดของอุปกรณ์ อย่าใช้สายไฟหรือปลั๊กที่ชำรุด
- การระบายอากาศ : Do not block the air inlet or outlet of the unit.
- น้ำและความชื้น: Do not expose the unit to direct water spray or excessive moisture. Do not operate with wet hands.
- เด็กและสัตว์เลี้ยง: ให้เด็กและสัตว์เลี้ยงอยู่ห่างจากเครื่องขณะใช้งาน
- การทำความสะอาด: Always disconnect power before cleaning the unit. Use a soft, dry cloth for cleaning.
- สารทำความเย็น: This unit uses R410A refrigerant. Handle with care and ensure proper ventilation during service.
2. สินค้าหมดview
The AUX ASW-H12A4/LIR1 is a 12000BTU (1 Ton) wall-mounted split air conditioning system designed for both heating and cooling. It features fine air purification, a T1 compressor, and Wi-Fi connectivity (optional).
2.1 ส่วนประกอบ
- หน่วยในร่ม: Responsible for air intake, cooling/heating, and air discharge into the room.
- หน่วยกลางแจ้ง: Contains the compressor and condenser, responsible for heat exchange with the outside air.
- รีโมทคอนโทรล: ใช้สำหรับควบคุมการทำงานของเครื่องปรับอากาศ
รูปที่ 2.1: เกินview of the AUX Split AC system, showing the indoor unit, outdoor unit, and remote control.

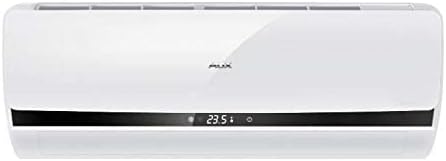

รูปที่ 2.2 : ด้านหน้า view of the AUX indoor unit, displaying its sleek design and digital display.

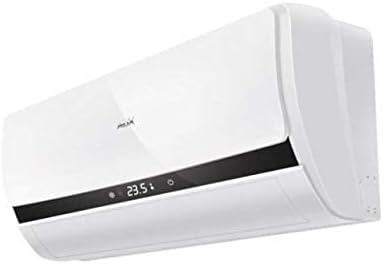

รูปที่ 2.3: มุม view of the AUX indoor unit, highlighting its compact form factor and air vents.

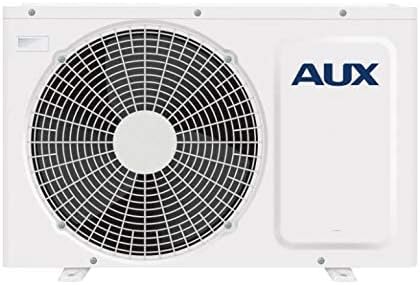

รูปที่ 2.4 : ด้านหน้า view of the AUX outdoor unit, showing the fan grille and the AUX branding.
3. การตั้งค่าและการติดตั้ง
Installation of this split air conditioning system requires specialized knowledge and tools. It is strongly recommended that you contact a certified HVAC professional for installation to ensure proper functioning, safety, and warranty validity.
3.1 การตรวจสอบก่อนการติดตั้ง
- ตรวจสอบว่าแหล่งจ่ายไฟมีแรงดันไฟtagค่า e และความถี่ต้องตรงตามข้อกำหนดของอุปกรณ์
- Ensure the installation location for both indoor and outdoor units allows for proper airflow and drainage.
- Confirm that the maximum communication length of 15 meters is not exceeded.
3.2 Professional Installation Steps (Summary for reference)
- Mounting the indoor unit securely on the wall.
- ติดตั้งชุดภายนอกอาคารบนพื้นผิวที่มั่นคงและเรียบเสมอกัน
- Connecting refrigerant lines and electrical wiring between indoor and outdoor units.
- ทำการดูดอากาศออกจากระบบและเติมสารทำความเย็น
- Checking for leaks and testing the system.
4. คู่มือการใช้งาน
The air conditioner is primarily controlled via the wireless remote control. Ensure the remote control has working batteries.
4.1 การทำงานพื้นฐาน
- เปิด/ปิดเครื่อง: กดปุ่ม เปิด/ปิด ปุ่มบนรีโมทคอนโทรลเพื่อเริ่มหรือหยุดเครื่อง
- การเลือกโหมด: กดปุ่ม โหมด ปุ่มสำหรับสลับโหมดที่มีให้เลือก:
- โหมดทำความเย็น: For cooling the room. Cooling power: 2700 W.
- โหมดการให้ความร้อน: For heating the room. Heating power: 2800 W. Minimum operating temperature for heating is -15°C.
- โหมดพัดลม: หมุนเวียนอากาศโดยไม่ต้องทำความเย็นหรือทำความร้อน
- โหมดอัตโนมัติ: เครื่องจะเลือกโหมดการทำงานโดยอัตโนมัติตามอุณหภูมิห้อง
- โหมดแห้ง: ช่วยลดความชื้นในห้อง
- การปรับอุณหภูมิ: ใช้ อุณหภูมิขึ้น/ลง ปุ่มตั้งอุณหภูมิที่ต้องการ
- ความเร็วพัดลม: กดปุ่ม ความเร็วของพัดลม button to adjust the fan speed (4 speeds available).
- ฟังก์ชั่นสวิง: ใช้ แกว่ง button to adjust the direction of the airflow.
4.2 ฟังก์ชั่นขั้นสูง
- ฟังก์ชั่นจับเวลา: The On/Off Timer allows you to set a specific time for the unit to turn on or off. Refer to the remote control's specific instructions for setting the timer.
- Wi-Fi Control (Option): If equipped with the Wi-Fi module, the unit can be controlled via a smartphone application. Consult the separate Wi-Fi control manual for setup and operation.
- เริ่มต้นอย่างอบอุ่น: This function prevents cold air from blowing out when the unit starts in heating mode.
- ฟังก์ชั่นหน่วยความจำ: The unit can memorize your preferred settings.
5. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องปรับอากาศของคุณทำงานได้อย่างเต็มประสิทธิภาพและยืดอายุการใช้งาน ควรตัดกระแสไฟฟ้าก่อนการบำรุงรักษาทุกครั้ง
5.1 การทำความสะอาดตัวกรองอากาศ
ควรทำความสะอาดแผ่นกรองอากาศเป็นประจำ โดยทั่วไปทุกสองสัปดาห์ หรือบ่อยกว่านั้นขึ้นอยู่กับการใช้งานและคุณภาพอากาศ
- เปิดแผงด้านหน้าของตัวเครื่องภายใน
- Remove the air filters (Easy Clean Filter type).
- Clean the filters using a vacuum cleaner or wash them with lukewarm water (below 40°C).
- Allow the filters to dry completely in a shaded area before reinstalling them. Do not expose to direct sunlight.
- Reinstall the filters and close the front panel.
5.2 Other Filters
This unit features a deodorizing filter, filter with vitamin C, and an anion generator. Refer to your installer or service manual for specific maintenance or replacement instructions for these specialized filters.
5.3 การบำรุงรักษาชุดภายนอกอาคาร
The outdoor unit should be inspected periodically for obstructions (leaves, debris) around the fan and coils. This should ideally be done by a professional during annual servicing.
- Anti-ice formation system: The unit has a system to prevent ice formation on the outdoor coil during heating operation in cold weather.
6 การแก้ไขปัญหา
Before contacting service, please check the following common issues.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องไม่เริ่มทำงาน | ไม่มีพลังงาน; แบตเตอรี่รีโมทคอนโทรลเหลือน้อย; ตั้งเวลาไว้ที่ปิด | ตรวจสอบแหล่งจ่ายไฟ เปลี่ยนแบตเตอรี่ ยกเลิกการตั้งค่าตัวจับเวลา |
| การทำความเย็น/ทำความร้อนไม่เพียงพอ | Dirty air filters; Blocked air intake/outlet; Room too large; Doors/windows open. | Clean air filters; Remove obstructions; Close doors/windows. |
| เสียงผิดปกติ | Loose parts; Unit not level; Refrigerant flow noise (normal). | Ensure unit is level; If noise persists and is unusual, contact service. |
| น้ำรั่วจากชุดภายในอาคาร | ท่อระบายน้ำอุดตัน, ติดตั้งไม่ถูกต้อง | ตรวจสอบและทำความสะอาดท่อระบายน้ำ ติดต่อผู้เชี่ยวชาญเพื่อทำการตรวจสอบ |
| Self-diagnosis of malfunctions | Error code displayed on indoor unit. | Note the error code and refer to the service manual or contact customer support. |
หากปัญหายังคงอยู่หลังจากตรวจสอบตามข้อแนะนำเหล่านี้แล้ว โปรดติดต่อช่างผู้ชำนาญการด้านบริการ
7. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | อ๊อกซ์ |
| หมายเลขรุ่น | ASW-H12A4/LIR1 |
| พิมพ์ | Wall Split System |
| ความสามารถในการทำความเย็น | 12000 บีทียู |
| พลังทำความเย็น | 2700 วัตต์ |
| พลังงานความร้อน | 2800 วัตต์ |
| การใช้พลังงาน (การทำความเย็น) | 820 วัตต์ |
| การใช้พลังงาน (ความร้อน) | 770 วัตต์ |
| ขนาดยูนิตภายใน (กว้างxสูงxลึก) | 70×28.5×18.8ซม. |
| น้ำหนักหน่วยภายใน | 8 กก. |
| ขนาดยูนิตภายนอก (กว้างxสูงxลึก) | 72×54×26ซม. |
| น้ำหนักหน่วยกลางแจ้ง | 27 กก. |
| Noise Level (min/max) | 27 เดซิเบล / 36 เดซิเบล |
| ประเภทสารทำความเย็น | อาร์ 410เอ |
| เฟส | เฟสเดียว |
| Max. Communication Length | 15 เมตร |
| Air Flow (max) | 7.5 cu m / min |
| ประเภทตัวกรอง | Easy Clean Filter, Deodorizing filter, Filter with Vitamin C |
| คุณสมบัติพิเศษ | Inverter, Self-diagnosis, Anion generator, Anti-ice formation, Memory function, Warm start, Wi-Fi control (option) |
8. การรับประกันและการสนับสนุน
This AUX air conditioner comes with a limited warranty. Please refer to the warranty card included with your product for specific terms, conditions, and duration. Keep your purchase receipt as proof of purchase.
For technical support, service requests, or inquiries regarding your warranty, please contact your local AUX authorized service center or the retailer from whom you purchased the product. Ensure to provide your model number (ASW-H12A4/LIR1) and serial number (if applicable) when seeking support.
For the most up-to-date information and support resources, please visit the official AUX webเว็บไซต์.
