1. บทนำ
ขอบคุณสำหรับการซื้อasing the MEXTECH DT1503 Digital Capacitance Meter. This precision instrument is designed for accurate capacitance measurements across a wide range, suitable for laboratory, factory, and educational use. Please read this manual thoroughly before operating the device to ensure safe and correct usage.
เนื้อหาแพ็คเกจ:
- MEXTECH DT1503 Digital Capacitance Meter
- One Set Test Leads
- 1pc 9V Battery
- คู่มือการใช้งาน (เอกสารนี้)

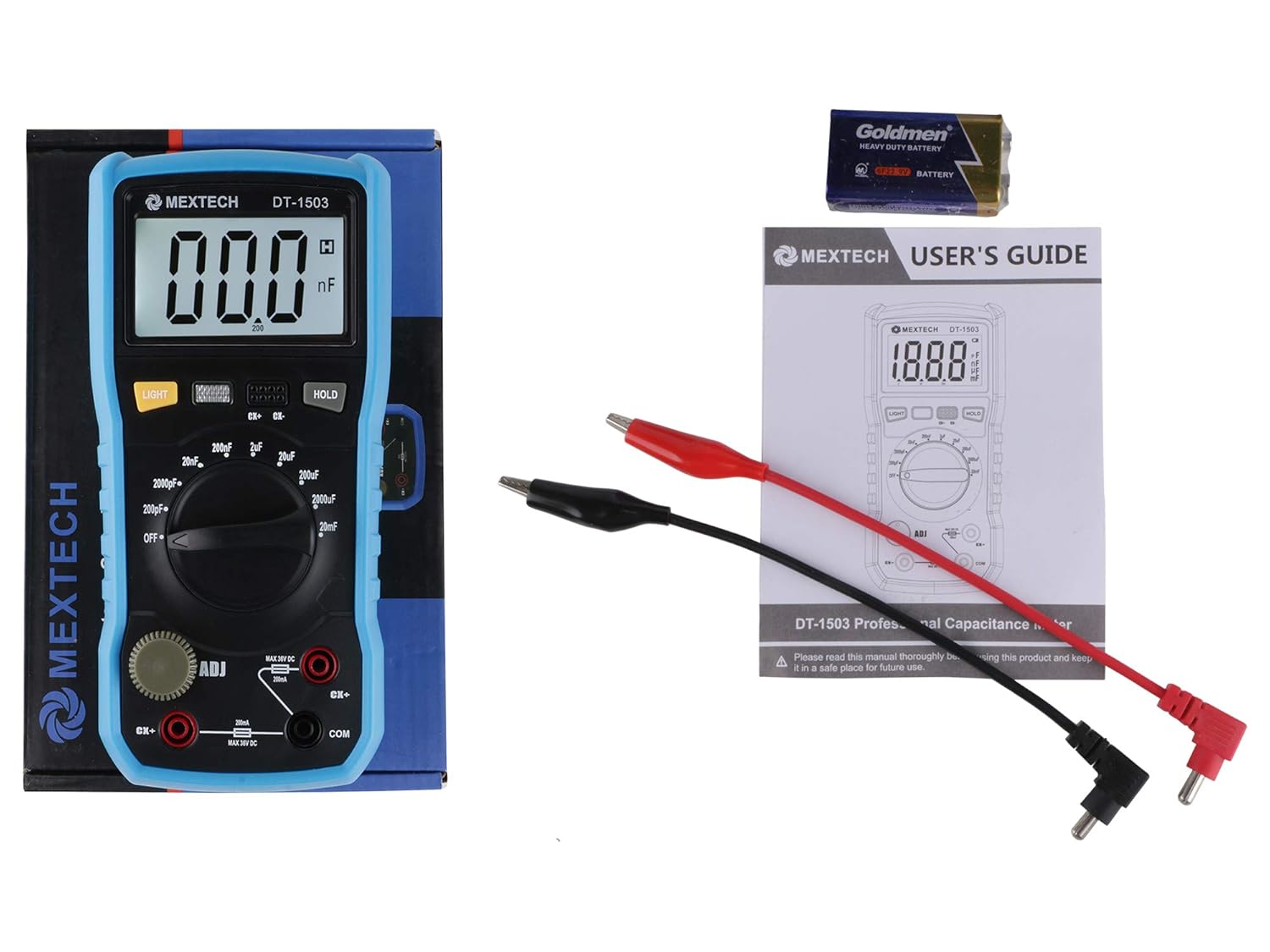

The image above shows the MEXTECH DT1503 Digital Capacitance Meter along with its included accessories: a set of test leads, a 9V battery, and the user manual.
2. ข้อมูลด้านความปลอดภัย
WARNING: To avoid electrical shock, do not operate the meter with the battery cover open.
CAUTION: This device complies with IEC61010-1 standards, rated for 1000V CAT II and 600V CAT III, Pollution Degree 2. Always adhere to safety guidelines.
- Always ensure the capacitor under test is fully discharged before connecting it to the meter.
- Do not attempt to measure capacitance in live circuits.
- Inspect test leads for damage before each use. Replace if damaged.
- อย่าใช้มิเตอร์หากพบว่าชำรุดหรือทำงานผิดปกติ
- ส่งต่อการบริการทั้งหมดให้กับบุคลากรที่มีคุณสมบัติเหมาะสม
The image displays the back of the MEXTECH DT1503 meter, highlighting important safety warnings and compliance information printed on the battery compartment cover.
3. คุณสมบัติของผลิตภัณฑ์
The MEXTECH DT1503 Digital Capacitance Meter offers the following key features:
- แสดง: 3½ Digit LCD with 1999 counts.
- ช่วงการวัด: Wide range from 200pF up to 20mF.
- หน่วย: Four measuring units: pF, nF, µF, mF.
- แสงไฟด้านหลัง: Automatic shutdown after 10 seconds to conserve battery.
- การเก็บข้อมูล: Function to freeze the displayed reading.
- การปรับศูนย์: Knob for precise zero adjustment across all ranges.
- สัญญาณเตือนแบตเตอรี่ต่ำ: แจ้งเตือนเมื่อถึงเวลาต้องเปลี่ยนแบตเตอรี่
- การป้องกันฟิวส์: Ensures safety and protects the internal circuitry.
- แหล่งจ่ายไฟ: Operates on a single 9V battery.
ภาพนี้แสดงให้เห็นชัดเจน view of the meter's front panel, including the LCD display, rotary function switch, 'LIGHT' and 'HOLD' buttons, and the 'ADJ' knob for zero adjustment.
4. การตั้งค่า
4.1 การติดตั้งแบตเตอรี่
- Ensure the meter is turned OFF by rotating the function switch to the 'OFF' position.
- หาช่องใส่แบตเตอรี่ที่ด้านหลังของมิเตอร์
- Open the battery cover by sliding or unscrewing it (refer to Figure 2).
- Insert one 9V battery, observing the correct polarity (+ and - terminals).
- ปิดฝาครอบแบตเตอรี่ให้แน่น
4.2 การเชื่อมต่อสายทดสอบ
- Insert the red test lead plug into the 'CX+' input terminal.
- Insert the black test lead plug into the 'COM' input terminal.
This image shows the MEXTECH DT1503 meter with the red test lead connected to the 'CX+' terminal and the black test lead connected to the 'COM' terminal, ready for measurement.
5. คู่มือการใช้งาน
5.1 เปิด/ปิดเครื่อง
To turn the meter ON, rotate the rotary function switch from the 'OFF' position to any desired measurement range. To turn the meter OFF, rotate the switch back to the 'OFF' position.
5.2 การปรับเป็นศูนย์
Before performing any capacitance measurement, especially on lower ranges, it is crucial to perform a zero adjustment to eliminate stray capacitance from the test leads and internal circuitry.
- Ensure the test leads are connected to the meter.
- Short the tips of the red and black test leads together.
- Rotate the 'ADJ' knob (located on the left side of the meter) until the display reads '000'.
- This adjustment should be performed for each range if significant deviation from zero is observed.
5.3 การวัดความจุ
- ตัวเก็บประจุแบบคายประจุ: Always ensure the capacitor to be measured is fully discharged before connecting it to the meter. Failure to do so can damage the meter or cause injury.
- เลือกช่วง: Rotate the function switch to the appropriate measurement range. If the capacitance value is unknown, start with the highest range (20mF) and work downwards until a stable and accurate reading is obtained.
- Connect Capacitor: Connect the test leads to the capacitor terminals. For polarized capacitors (e.g., electrolytic), connect the red lead to the positive terminal and the black lead to the negative terminal. For non-polarized capacitors, the connection order does not matter.
- Read Value: The capacitance value will be displayed on the LCD screen in the selected unit (pF, nF, µF, or mF).
5.4 ฟังก์ชั่นการเก็บข้อมูล
To freeze the current reading on the display, press the 'HOLD' button. The 'HOLD' indicator will appear on the screen. Press the 'HOLD' button again to release the reading and resume live measurement.
5.5 แสงพื้นหลัง
Press the 'LIGHT' button to activate the display backlight. This feature is useful for reading measurements in low-light conditions. The backlight will automatically turn off after approximately 10 seconds to conserve battery power.
6. ช่วงการวัดและความแม่นยำ
The MEXTECH DT1503 offers the following measurement ranges and typical accuracy specifications:
| พิสัย | ความแม่นยำ | ปณิธาน |
|---|---|---|
| 200pF | ±0.5% + 20 หลัก | 0.1pF |
| 2nF | ±0.5% + 20 หลัก | 1pF |
| 20nF | ±0.5% + 20 หลัก | 10pF |
| 200nF | ±0.5% + 20 หลัก | 100pF |
| 2µF | ±0.5% + 20 หลัก | 1nF |
| 20µF | ±0.5% + 20 หลัก | 10nF |
| 200µF | ±0.5% + 20 หลัก | 100nF |
| 2 ม | ±2% + 20 หลัก | 1µF |
| 20 ม | ±2% + 20 หลัก | 10µF |
7. การบำรุงรักษา
7.1 การทำความสะอาด
ในการทำความสะอาดมิเตอร์ ให้เช็ด casing with a dry, soft cloth. Do not use abrasive cleaners, solvents, or harsh chemicals, as these may damage the plastic components or electronic circuits.
7.2 การเปลี่ยนแบตเตอรี่
When the low battery indicator appears on the display, the 9V battery needs to be replaced. Follow the steps outlined in Section 4.1 'Battery Installation'. Ensure the meter is OFF before replacing the battery.
7.3 การเปลี่ยนฟิวส์
If the meter fails to function or provides incorrect readings consistently, the internal fuse may need replacement. Fuse replacement should only be performed by a qualified technician to ensure the correct fuse type and rating are used. Opening the meter by unauthorized personnel may void the warranty.
8 การแก้ไขปัญหา
This section addresses common issues you might encounter with your MEXTECH DT1503 meter.
- ไม่มีการแสดงผลหรือแสดงผลจางมาก:
สารละลาย: Check the 9V battery. Ensure it is correctly installed and has sufficient charge. Replace the battery if necessary. Also, ensure the rotary switch is not in the 'OFF' position. - ค่าที่อ่านได้ไม่ถูกต้องหรือไม่เสถียร:
สารละลาย: Perform a zero adjustment as described in Section 5.2. Ensure the test leads are properly connected and not damaged. Verify that the capacitor under test is fully discharged. Select the correct measurement range; if the range is too high for a small capacitor, the reading may be unstable or show '000'. - Low Battery Indicator Appears:
สารละลาย: Replace the 9V battery immediately to ensure accurate measurements and proper operation. - มิเตอร์ไม่ตอบสนอง:
สารละลาย: Check the battery. If the battery is good, the internal fuse might be blown. Refer to Section 7.3 for fuse replacement. If the issue persists, contact customer support.
9. ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แสดง | 3½ Digit LCD, 1999 counts |
| แหล่งจ่ายไฟ | 9V battery (NEDA 1604 or 6F22 type) |
| อุณหภูมิในการทำงาน | 0°C ถึง 40°C (32°F ถึง 104°F) |
| อุณหภูมิในการจัดเก็บ | -10°C ถึง 50°C (14°F ถึง 122°F) |
| ขนาด (กว้าง x ยาว x สูง) | 185 x 90 x 53 มม. |
| น้ำหนัก | ประมาณ 380 กรัม (รวมแบตเตอรี่) |
| หมายเลขรุ่น | MEX105 (also known as DT1503) |
| ระดับความปลอดภัย | IEC61010-1, CAT II 1000V, CAT III 600V, Pollution Degree 2 |
10. การรับประกันและการสนับสนุน
For warranty information, technical assistance, or service inquiries regarding your MEXTECH DT1503 Digital Capacitance Meter, please refer to the warranty card included with your product or visit the official MEXTECH webไซต์สำหรับรายละเอียดการติดต่อและทรัพยากรสนับสนุน
