คู่มือการใช้งานโซ่เลื่อยยนต์ Archer ขนาด 10 นิ้ว (รุ่น D-043-40DL)

1. บทนำ

This manual provides essential information for the proper installation, operation, and maintenance of your Archer 10-inch Chainsaw Chain, Model D-043-40DL. This high-quality replacement chain is designed for various pole saws, pruners, and chainsaws that utilize a 10-inch guide bar with specific pitch, gauge, and drive link specifications. It is manufactured from durable Japanese steel to ensure reliable performance.

This chain is compatible with numerous models, including Ryobi ONE 18V Cordless Chainsaws (P540, P542, P543, P546, P547, RY52504), Worx, Bauer, and AEG models. It also serves as a replacement for Oregon part numbers 90PX040G, 90VXL040G, and 90VG040G, and Stihl part number 61PMN-40.

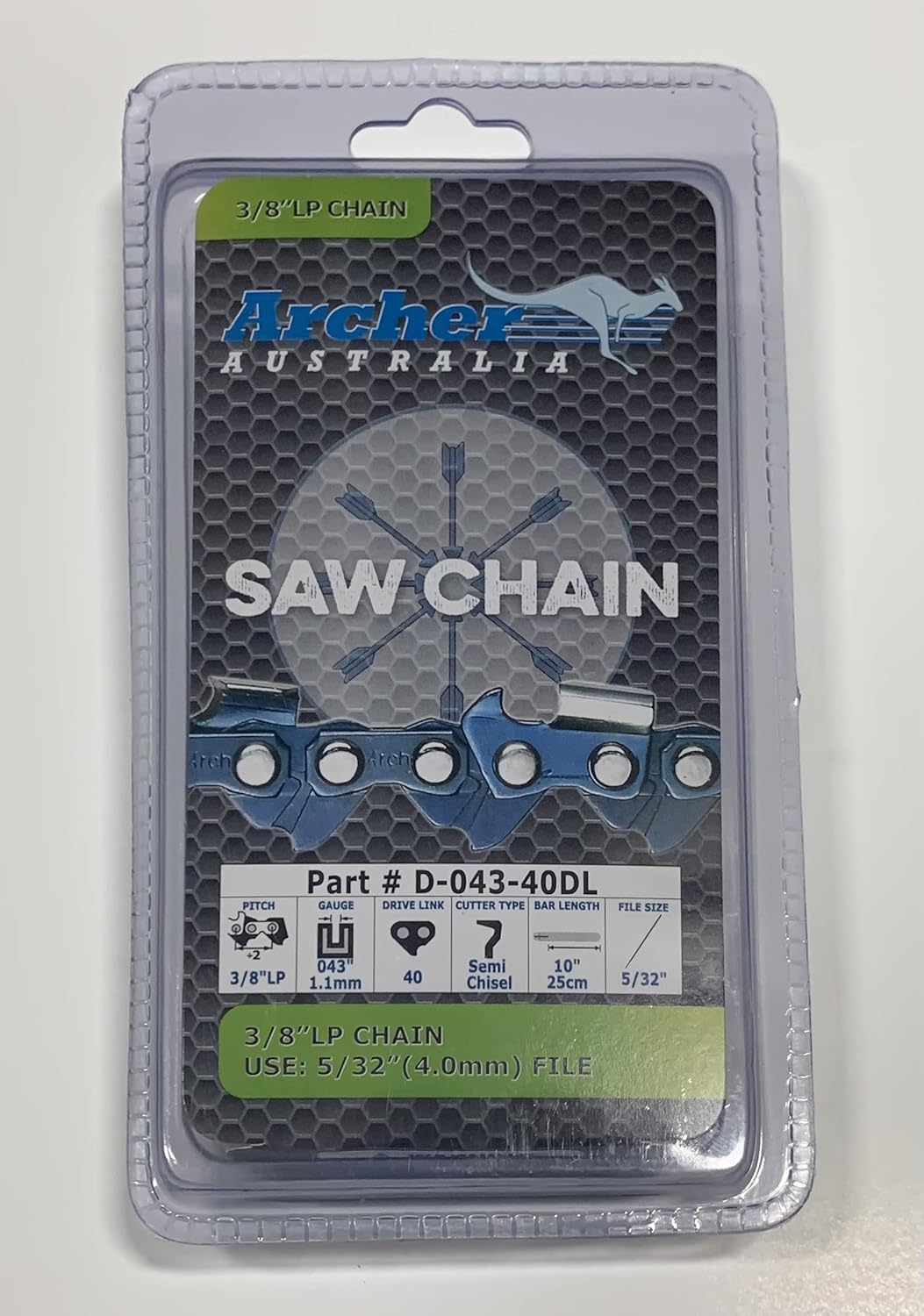

ภาพที่ 1.1: Archer 10-inch Chainsaw Chain in its packaging. The label clearly displays the part number D-043-40DL, 3/8LP pitch, .043 gauge, 40 drive links, semi-chisel cutter type, 10-inch bar length, and recommended 5/32" (4.0mm) file size for sharpening.

2. การตั้งค่าและการติดตั้ง

Proper installation of the chainsaw chain is critical for safe and efficient operation. Always ensure the chainsaw is turned off and the battery is removed (for cordless models) or spark plug wire disconnected (for gas models) before handling the chain.

2.1. Verifying Chain Compatibility

Before installation, confirm that the replacement chain matches the specifications of your chainsaw's guide bar. Key parameters include:

• ขว้าง: The distance between any three consecutive rivets, divided by two.
• วัด: The thickness of the drive link, which fits into the guide bar groove.
• ลิงค์ไดรฟ์: The total count of drive links on the chain.
• ความยาวบาร์: The cutting length of the guide bar.

ภาพที่ 2.1: A visual guide illustrating how to accurately measure the chain pitch, chain gauge, bar length (or cutting length), and count the drive links on a chainsaw chain. This ensures correct replacement chain selection.

2.2. ขั้นตอนการติดตั้ง (ทั่วไป)

1. ความปลอดภัยเป็นสิ่งสำคัญที่สุด: Disconnect power source (remove battery or spark plug wire).
2. ถอดฝาครอบราวเหล็ก: Loosen the bar nuts and remove the side cover that holds the guide bar in place.
3. ถอดโซ่เก่าออก: ถอดโซ่เก่าออกจากรางนำโซ่และเฟืองอย่างระมัดระวัง
4. ทำความสะอาด: ทำความสะอาดเศษไม้หรือสิ่งสกปรกออกจากร่องของรางนำทาง เฟือง และบริเวณเบรกโซ่
5. ติดตั้งโซ่ใหม่: Place the new Archer chain onto the sprocket, ensuring the cutting edges of the chain cutters face forward (in the direction of rotation).
6. Fit to Guide Bar: Guide the chain into the groove of the guide bar.
7. ติดตั้งฝาครอบราวเหล็กกลับเข้าที่: Position the guide bar and chain back onto the chainsaw studs. Reinstall the side cover and hand-tighten the bar nuts.
8. ปรับความตึงของโซ่: Adjust the chain tension screw until the chain is snug but can still be pulled freely around the guide bar by hand. There should be no slack on the underside of the bar, and the drive links should not lift out of the bar groove.
9. การขันขั้นสุดท้าย: While holding the tip of the guide bar up, fully tighten the bar nuts.
10. ตรวจสอบความตึง: Re-check chain tension after tightening. It may loosen slightly.

3. คู่มือการใช้งาน

This Archer chainsaw chain is a non-safety professional chainsaw chain. It is designed for efficient cutting. Always refer to your chainsaw's specific operating manual for detailed safety guidelines and operating procedures.

3.1. ตรวจสอบก่อนดำเนินการ

• Ensure the chain is correctly tensioned. A properly tensioned chain should be snug against the guide bar but still allow you to pull it around the bar by hand without excessive force.
• Verify that the chain is adequately lubricated.
• Inspect the chain for any damage or dullness. A sharp chain is essential for safe and effective cutting.

3.2. Safe Operation Practices

• สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสมอยู่เสมอ รวมถึงแว่นตานิรภัย อุปกรณ์ป้องกันการได้ยิน ถุงมือ และรองเท้าที่แข็งแรง
• จับเลื่อยยนต์ให้แน่นด้วยมือทั้งสองข้าง
• Be aware of kickback potential, especially with non-safety chains. Avoid cutting with the tip of the guide bar.
• Do not operate a chainsaw when fatigued or under the influence of substances.

4. การบำรุงรักษา

Regular maintenance extends the life of your Archer chainsaw chain and ensures optimal cutting performance.

4.1. การลับคม

The Archer D-043-40DL chain features a semi-chisel cutter type. For sharpening, use a 5/32" (4.0mm) round file. Sharpen each cutter uniformly, maintaining the original angle. Consistent sharpening is crucial for balanced cutting and chain longevity.

4.2. การทำความสะอาดและการหล่อลื่น

• After each use, clean the chain to remove sap, sawdust, and debris.
• Ensure your chainsaw's automatic oiler is functioning correctly and that the oil reservoir is filled with appropriate bar and chain oil.
• Proper lubrication reduces friction and heat, preventing premature wear.

4.3. การตรวจสอบ

• Regularly inspect the chain for dullness, cracks, broken links, or stretched rivets.
• Replace the chain if it shows signs of significant wear or damage that cannot be corrected by sharpening.

5 การแก้ไขปัญหา

Common issues with chainsaw chains can often be resolved with simple checks and adjustments.

• โซ่ตัดไม่ขาด:
  • สาเหตุ: โซ่ทื่อ.
  • สารละลาย: Sharpen the chain using a 5/32" (4.0mm) file or replace it if severely worn.
• Chain Smoking or Overheating:
  • สาเหตุ: Insufficient lubrication or improper chain tension (too tight).
  • สารละลาย: Check bar oil level and ensure the oiler is working. Adjust chain tension to be snug but free-moving.
• Chain Derailing from Guide Bar:
  • สาเหตุ: Loose chain tension, worn guide bar groove, or damaged drive links.
  • สารละลาย: Adjust chain tension. Inspect guide bar and chain for wear and replace components as necessary.

6. ข้อมูลจำเพาะ

7. การรับประกันและการสนับสนุน

Information regarding specific warranty terms for the Archer 10-inch Chainsaw Chain is not available in the provided product data. For warranty inquiries or technical support, please contact the seller, ArcherPlus, or the manufacturer, PMD International, directly.

When contacting support, please have your product model number (D-043-40DL) and purchase details readily available.
