Einhell Angle Grinder TC-AG 125/1 User Manual

1. คำแนะนำด้านความปลอดภัย

ให้ความสำคัญกับความปลอดภัยเสมอเมื่อใช้งานเครื่องมือไฟฟ้า อ่านและทำความเข้าใจคำเตือนและคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งาน

• สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE): Always wear safety glasses, hearing protection, and suitable gloves. A dust mask is recommended for dusty operations.
• ชิ้นงานที่ปลอดภัย: ให้แน่ใจว่าชิ้นงานมีความมั่นคงและปลอดภัยamped เพื่อป้องกันการเคลื่อนไหวระหว่างการทำงาน
• รักษาพื้นที่ทำงานให้สะอาด: Keep the work area well-lit and free of clutter to prevent accidents.
• ตัดการเชื่อมต่อไฟฟ้า: Always disconnect the angle grinder from the power supply before making any adjustments, changing accessories, or performing maintenance.
• Use Correct Discs: Only use cutting or grinding discs that are rated for the correct speed and diameter (125 mm) for this tool.
• หลีกเลี่ยงการเกินขอบเขต: รักษาการทรงตัวและทรงตัวให้เหมาะสมตลอดเวลา
• การป้องกันการเริ่มต้นใหม่: This tool features restart protection. If power is interrupted, the tool will not restart automatically when power is restored. The switch must be manually reset.

2. สินค้าหมดview

ส่วนประกอบ

The Einhell Angle Grinder TC-AG 125/1 is designed for versatility in grinding, smoothing, and rust removal tasks.

รูปที่ 2.1: เกินview of the Einhell Angle Grinder TC-AG 125/1, showing its compact design with red and black housing, silver gear head, and auxiliary handle.

• ที่จับหลัก: ออกแบบตามหลักสรีรศาสตร์เพื่อการจับที่สบาย
• ด้ามจับเสริม: Can be mounted in two positions for optimal control and ergonomics.
• ล็อคแกน: Facilitates quick and easy disc changes.
• Disc Guard: ให้การป้องกันระหว่างการทำงาน
• Metal Gear Head: Robust and flat for flexible applications and durability.
• สวิตช์เปิด/ปิด: With restart protection feature.

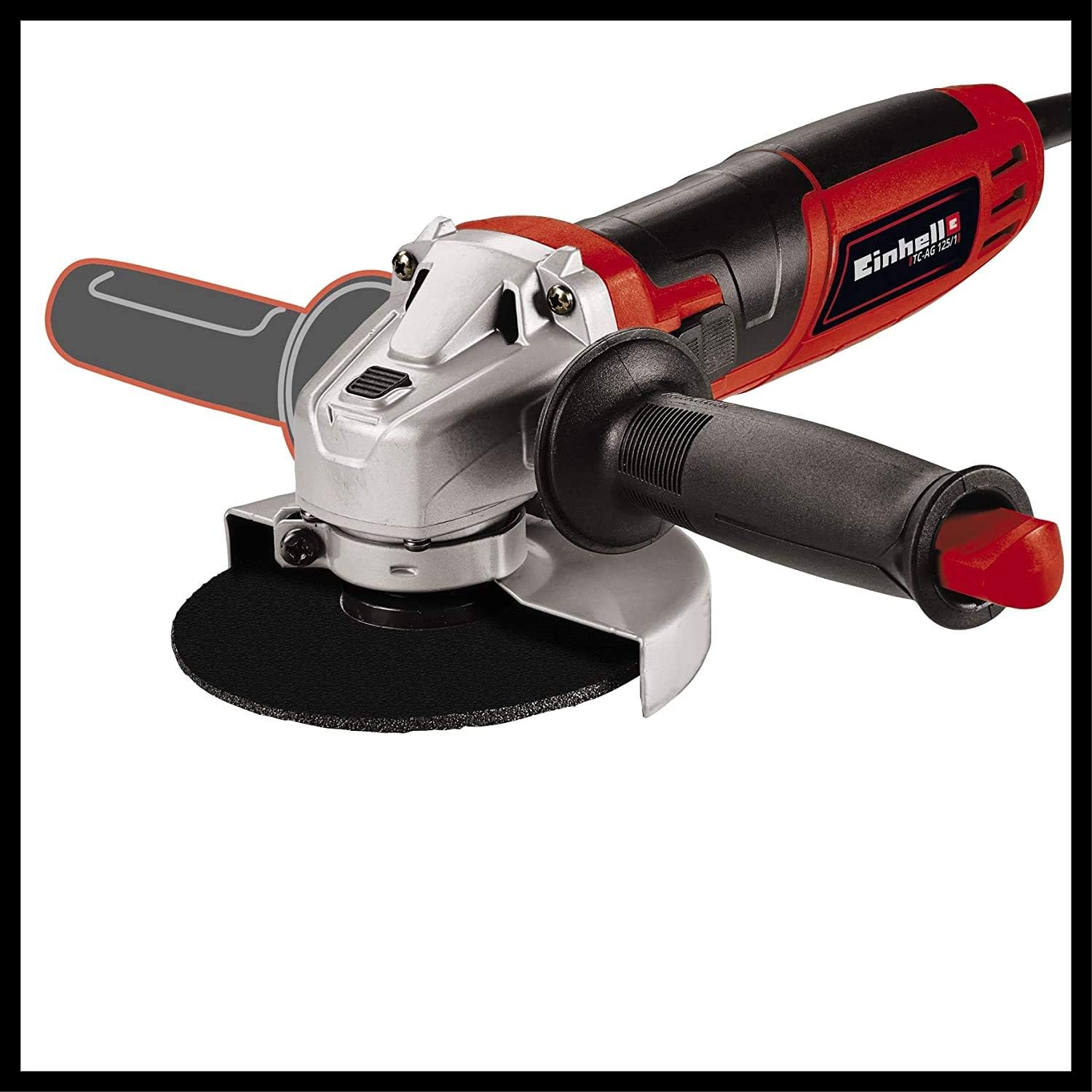

รูปที่ 2.2: ระยะใกล้ view of the angle grinder's main body, highlighting the on/off switch and the robust construction of the gear head.

รูปที่ 2.3: รายละเอียด view of the angle grinder's disc attachment area, showing the disc guard and the spindle for mounting cutting or grinding discs.

คุณสมบัติหลัก

• มอเตอร์ทรงพลัง 800 วัตต์ เพื่อการทำงานที่มีประสิทธิภาพ
• Maximum speed of 11,000 revolutions per minute.
• Robust, flat metal gear head for flexible applications.
• High user safety thanks to disc protection and restart protection.
• Auxiliary handle can be mounted in two different positions for ergonomic use.
• Spindle lock for easy and convenient tool change.
• Suitable for cutting discs with a diameter of 125 mm.

การออกแบบตามหลักสรีรศาสตร์เพื่อการจัดการที่สะดวกสบาย

Features a flat and robust aluminum gear head.

Designed for easy and convenient disc changes.

Compatible with 125 mm diameter cutting discs.

3. การตั้งค่า

การติดที่จับเสริม

1. Ensure the angle grinder is unplugged from the power supply.
2. The auxiliary handle can be screwed into either of the two threaded holes on the gear head, depending on your preferred working position and hand dominance.
3. Tighten the handle securely by hand.

Installing/Changing the Cutting Disc

1. Ensure the angle grinder is unplugged from the power supply.
2. กดปุ่มล็อกแกนหมุนค้างไว้เพื่อป้องกันไม่ให้แกนหมุนหมุน
3. Using the provided spanner wrench, loosen and remove the clamping nut (if a disc is already installed).
4. วางขอบรองลงบนแกนหมุน
5. Position the new 125 mm cutting or grinding disc onto the backing flange, ensuring it is centered.
6. สกรู clamping nut back onto the spindle.
7. Press the spindle lock button again and tighten the clamping nut firmly with the spanner wrench.
8. Release the spindle lock before operating the tool.

4. คู่มือการใช้งาน

การเปิด/ปิดเครื่อง

• เปิด: Push the slide switch forward. For continuous operation, push it further forward until it locks into place.
• วิธีปิด: For continuous operation, press the rear part of the slide switch to release the lock. For momentary operation, simply release the switch.
• Due to the restart protection, if the power supply is interrupted, the tool will not restart automatically. You must manually reset the switch to the OFF position and then back to ON.

เทคนิคการเจียรและการตัด

Always ensure proper ventilation and wear appropriate safety gear when operating the angle grinder.

Figure 4.1: A user demonstrating the application of the Einhell Angle Grinder for metal cutting, emphasizing the importance of safety glasses and gloves.

• การบด: Hold the angle grinder at an angle of approximately 15-30 degrees to the workpiece. Apply moderate pressure and move the tool evenly across the surface.
• การตัด: For cutting, hold the angle grinder at a 90-degree angle to the workpiece. Apply light, consistent pressure and allow the disc to do the work. Do not force the tool.
• ทิศทางประกายไฟ: Position yourself and the tool so that sparks are directed away from your body and any flammable materials.
• โอเวอร์โหลด: Avoid overloading the tool. If the motor slows down significantly, reduce pressure.
• การระบายความร้อน: Allow the tool to cool down during prolonged use by running it at no load for a short period.

5. การบำรุงรักษา

Regular maintenance ensures the longevity and safe operation of your angle grinder. Always disconnect the tool from the power supply before any maintenance.

• การทำความสะอาด: Regularly clean the ventilation slots to prevent overheating. Use a soft brush or compressed air to remove dust and debris. Do not use water or solvents.
• Disc Guard: Ensure the disc guard is always securely attached and free from damage.
• แปรงถ่าน: Check the carbon brushes periodically. If they are worn down, they should be replaced by a qualified technician.
• สายไฟ: Inspect the power cord for any signs of damage. Do not use the tool if the cord is damaged.
• พื้นที่จัดเก็บ: Store the angle grinder in a dry, secure place, out of reach of children.

6 การแก้ไขปัญหา

หัวข้อนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบกับเครื่องเจียรไฟฟ้าของคุณ

7. ข้อมูลจำเพาะทางเทคนิค

8. การรับประกันและการสนับสนุน

Einhell products are manufactured with care and undergo strict quality controls. In the unlikely event of a defect, please refer to your purchase documentation for warranty terms and conditions.

สำหรับการขอรับการสนับสนุนทางเทคนิค ชิ้นส่วนอะไหล่ หรือสอบถามข้อมูลเกี่ยวกับการบริการ โปรดติดต่อฝ่ายบริการลูกค้าของ Einhell หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Einhell website. Keep your proof of purchase handy for any warranty claims.

ไอน์เฮลล์ สหราชอาณาจักร Webเว็บไซต์: www.einhell.co.uk
