1. บทนำ
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Einhell GE-CM 36/37 Li-Solo Battery Powered Lawn Mower. This model features a 37cm cutting width, 6 levels of cutting adjustment, and a 45-liter grass collection box with a fill indicator. The folding handles are designed for convenient storage. Please read this manual thoroughly before first use and keep it for future reference.
2. คำแนะนำด้านความปลอดภัย
ปฏิบัติตามข้อควรระวังด้านความปลอดภัยพื้นฐานเสมอเมื่อใช้เครื่องใช้ไฟฟ้า เพื่อลดความเสี่ยงต่อการเกิดไฟไหม้ ไฟฟ้าช็อต และการบาดเจ็บส่วนบุคคล
- Read all instructions carefully before operating the lawn mower.
- Wear appropriate personal protective equipment (PPE), including safety glasses, sturdy footwear, and hearing protection.
- ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานไม่มีเศษวัสดุ หิน และวัตถุอื่นๆ ที่อาจถูกใบมีดเหวี่ยงออกไป
- ห้ามใช้งานเครื่องตัดหญ้าในสภาพที่เปียกหรือบนทางลาดชันมากเกินไป
- เก็บเด็กและสัตว์เลี้ยงให้ห่างจากบริเวณตัดหญ้า
- Disconnect the battery pack before cleaning, maintaining, or storing the mower.
- Do not modify the mower or use it for purposes other than those specified in this manual.
- Familiarize yourself with the controls and know how to stop the mower quickly in an emergency.
3. เนื้อหาบรรจุภัณฑ์
Carefully unpack all items and ensure all components are present and undamaged.
- Einhell GE-CM 36/37 Li-Solo Battery Powered Lawn Mower unit
- 45-liter Grass Collection Box (Manifold)
- คู่มือการใช้งาน
- (Batteries and charger sold separately, as this is a "Solo" model)
This image shows the retail packaging of the Einhell GE-CM 36/37 Li-Solo lawn mower, indicating the model and key features.
This image displays the black fabric grass collection box with the Einhell logo, which attaches to the rear of the mower.
4. การติดตั้งและการประกอบ
Follow these steps to assemble your lawn mower before first use.
- Unfolding the Handles: Carefully unfold the main handle assembly from its folded storage position. Secure the handle sections using the quick-release levers or knobs provided. Ensure the handles are firmly locked in place.
- การปรับความสูงของด้ามจับ: The handles can be adjusted for user comfort. Loosen the adjustment knobs on the side of the handles, set to the desired height, and re-tighten securely.
- Attaching the Grass Collection Box: Assemble the grass collection box if it came in multiple pieces. Lift the rear flap of the mower and hook the grass collection box onto the designated slots at the back of the mower. Ensure it is securely seated.
- การใส่แบตเตอรี่: This model requires two 18V Power X-Change batteries (not included). Open the battery compartment cover, typically located on top of the mower deck. Insert the fully charged batteries into their respective slots until they click into place. Close the battery compartment cover.
This image shows the Einhell lawn mower with its handles folded down, demonstrating its space-saving design for storage.
This image illustrates the Einhell lawn mower with its handle extended and adjusted to an operational position, ready for use.
5. คู่มือการใช้งาน
Before starting, ensure the grass collection box is properly attached and the batteries are fully charged and inserted.
- การปรับความสูงของการตัด: The mower offers 6 levels of cutting height adjustment. Locate the central cutting height adjustment lever, usually on the side of the mower deck. Move the lever to select your desired cutting height. Ensure it locks into position.
- การสตาร์ทเครื่องตัดหญ้า: To start the mower, first press and hold the safety button located on the handle. While holding the safety button, pull the bail lever (operator presence control) towards the handle. The motor will start. Release the safety button once the motor is running, but continue to hold the bail lever to keep the mower operating.
- Mowing Technique: Push the mower forward in overlapping rows. For best results, mow in straight lines. Avoid overloading the motor by attempting to cut excessively long or wet grass too quickly.
- คอลเล็กชั่นหญ้า: The 45-liter grass collection box features a fill indicator. When the indicator shows full, or when you notice a decrease in cutting performance, empty the grass box.
- การหยุดเครื่องตัดหญ้า: To stop the mower, simply release the bail lever. The motor will immediately shut off.
This image shows a person actively mowing a lawn with the Einhell GE-CM 36/37 Li-Solo battery-powered lawn mower, demonstrating its use in a typical garden setting.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and optimal performance of your lawn mower. Always disconnect the battery pack before performing any maintenance.
- การทำความสะอาด: After each use, clean the underside of the mower deck to remove grass clippings and debris. Use a brush or a damp cloth. Do not use a high-pressure washer directly on the motor or electrical components.
- การตรวจสอบใบมีด: ตรวจสอบความคมของใบมีดอย่างสม่ำเสมอ เพื่อดูว่ามีร่องรอยความเสียหายหรือไม่ ใบมีดที่ทื่อหรือชำรุดอาจทำให้ประสิทธิภาพการตัดลดลงและทำให้มอเตอร์ทำงานหนักขึ้น หากจำเป็น ควรให้ช่างผู้ชำนาญการลับคมหรือเปลี่ยนใบมีดใหม่
- Grass Box Cleaning: Empty and clean the grass collection box regularly to prevent blockages and maintain airflow.
- การดูแลแบตเตอรี่ เก็บแบตเตอรี่ไว้ในที่แห้งและเย็น อย่าให้แบตเตอรี่สัมผัสกับอุณหภูมิที่สูงหรือต่ำเกินไป ควรชาร์จแบตเตอรี่ให้เต็มก่อนเก็บรักษาเป็นเวลานาน
- พื้นที่จัดเก็บ: Store the mower in a dry, protected area. The folding handles allow for compact storage.

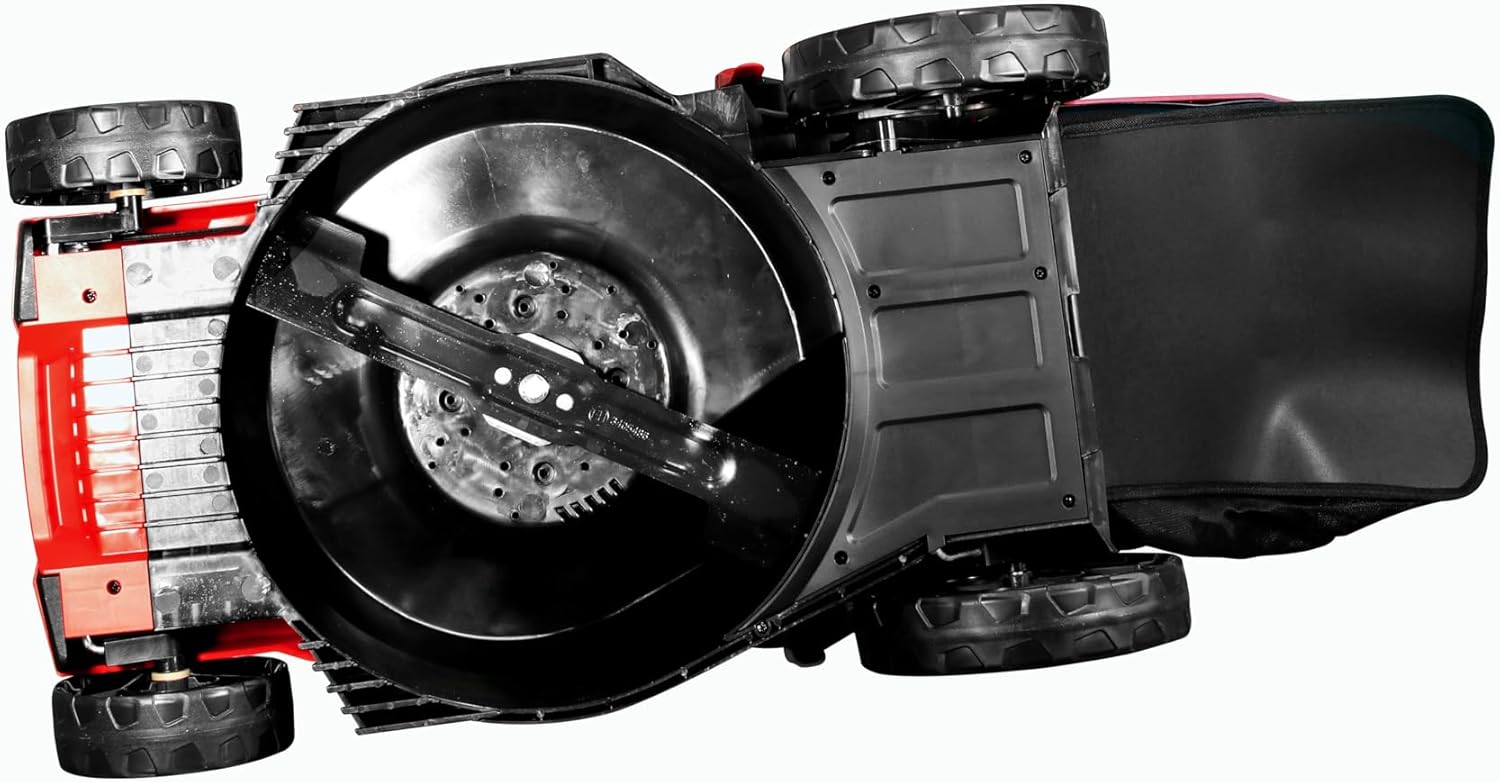

ภาพนี้ให้ภาพ view of the underside of the Einhell lawn mower, highlighting the cutting blade and deck area, which requires regular cleaning and inspection.
7 การแก้ไขปัญหา
ก่อนติดต่อฝ่ายบริการลูกค้า โปรดลองทำตามขั้นตอนการแก้ไขปัญหาเบื้องต้นเหล่านี้ก่อน
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องตัดหญ้าไม่สตาร์ท | Batteries not inserted correctly or not charged. Safety button/bail lever not engaged. | Ensure batteries are fully charged and properly seated. Press safety button then pull bail lever. |
| ประสิทธิภาพการตัดไม่ดี | Dull blade. Grass collection box full or clogged. Cutting height too low for grass length. | Sharpen or replace blade. Empty and clean grass box. Adjust cutting height. |
| เครื่องตัดหญ้าหยุดทำงานโดยไม่คาดคิด | Bail lever released. Overload protection activated (e.g., cutting very thick grass). Battery low. | Ensure continuous engagement of bail lever. Reduce mowing speed or raise cutting height. Recharge batteries. |
| การสั่นสะเทือนมากเกินไป | ใบพัดชำรุดหรือไม่สมดุล ชิ้นส่วนหลวม | ตรวจสอบใบมีดว่าชำรุดหรือไม่ เปลี่ยนใหม่หากจำเป็น ตรวจสอบความแน่นของตัวยึดทั้งหมด |
8. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ยี่ห้อ | ไอน์เฮลล์ |
| ชื่อรุ่น | GE-CM 36/37 ลี-โซโล |
| หมายเลขรุ่นสินค้า | 3413172 |
| แหล่งพลังงาน | Battery Powered (Requires 2x 18V Power X-Change batteries) |
| ความกว้างในการตัด | 37 เซนติเมตร |
| ตำแหน่งความสูงตัด | 6 |
| โหมดการทำงาน | กดด้วยตนเอง |
| ความจุของกล่องเก็บหญ้า | 45 ลิตร (ประมาณ 10 แกลลอน) |
| วัสดุ | Aluminum (frame), Plastic (deck) |
| สี | Red, Black and Silver |
| น้ำหนักสินค้า | 13.45 กิโลกรัม (ประมาณ 29.6 ปอนด์) |
| ขนาดสินค้า (กxยxส) | 18.82"D x 6.32"W x 17.44"H (approximate, likely folded) |
| พื้นที่แนะนำ | มากถึง 400 m² |
| GTIN | 04006825635898 |
9. การรับประกันและการสนับสนุน
Einhell products are manufactured to high quality standards and are subject to strict quality controls.
- ความพร้อมของอะไหล่: EU Spare Part Availability Duration is 2 Years.
- ข้อมูลการรับประกัน: For detailed warranty terms and conditions, please refer to the warranty card included with your product or visit the official Einhell webเว็บไซต์.
- การสนับสนุนลูกค้า: If you encounter any issues or have questions regarding your Einhell GE-CM 36/37 Li-Solo lawn mower, please contact Einhell customer service. Contact details can typically be found on the Einhell webไซต์หรือบนบรรจุภัณฑ์ผลิตภัณฑ์ของคุณ
