การแนะนำ
The lightmaXX Vega Silent PAR II Quad 18x 8W RGBW is a high-performance LED PAR projector designed for professional lighting applications. Featuring 18 powerful 8-watt RGBW LEDs, it offers versatile color mixing capabilities and a silent operation, making it suitable for various environments including stages, studios, and events. This manual provides essential information for the safe and efficient use of your device, covering setup, operation, maintenance, and troubleshooting.
คำแนะนำด้านความปลอดภัยที่สำคัญ
Please read and understand all safety instructions before installing or operating this device. Keep this manual for future reference.
- ความปลอดภัยทางไฟฟ้า: ตรวจสอบแหล่งจ่ายไฟ voltage matches the device's requirements. Always disconnect from power before cleaning or servicing.
- การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศ ตรวจสอบให้แน่ใจว่าอากาศไหลเวียนรอบเครื่องอย่างเพียงพอเพื่อป้องกันความร้อนสูงเกินไป
- สิ่งแวดล้อม: This device is intended for indoor use only. Do not expose to rain, moisture, or extreme temperatures.
- การติดตั้ง: Always secure the device with a safety cable when mounting overhead. Ensure the mounting surface can support the weight of the fixture.
- ความปลอดภัยของดวงตา: Do not stare directly into the light source. The intense light output can cause eye damage.
- การบริการ: Refer all servicing to qualified personnel. There are no user-serviceable parts inside.
มีอะไรอยู่ในกล่อง
Carefully unpack your lightmaXX Vega Silent PAR II Quad and check that all items listed below are present and in good condition:
- lightmaXX Vega Silent PAR II Quad 18x 8W RGBW LED PAR Floor Spot
- สายไฟ
- คู่มือการใช้งาน (เอกสารนี้)
สินค้าเกินview
Familiarize yourself with the various components of your lightmaXX Vega Silent PAR II Quad.
รูปที่ 1: ด้านหน้า view of the lightmaXX Vega Silent PAR II Quad, highlighting the 18 RGBW LED lenses and the robust black metal housing with integrated cooling fins. The adjustable mounting bracket is visible at the bottom.
รูปที่ 2: Rear panel of the lightmaXX Vega Silent PAR II Quad. This view displays the digital control display, four navigation buttons (MENU, UP, DOWN, ENTER), DMX In (3-pin XLR) and DMX Out (3-pin XLR) ports, Power In (IEC) and Power Out (IEC) connectors, and a safety rope attachment point. The fan grille is also visible.
รูปที่ 3: ภาพระยะใกล้ view of the control panel. The bright digital display shows current settings, while the four tactile buttons (MENU, UP, DOWN, ENTER) allow for easy navigation and parameter adjustment.
รูปที่ 4: The included power cable, featuring a standard IEC C13 connector for the device and a European Schuko plug for wall outlets. This cable is used to supply power to the unit.
การตั้งค่า
Follow these steps for the initial setup of your LED PAR fixture.
- การจัดวาง: Position the fixture on a stable, flat surface or mount it securely using the integrated bracket. If mounting overhead, always use a safety cable. Ensure there is sufficient space around the unit for ventilation.
- การเชื่อมต่อไฟฟ้า: Connect the supplied power cable to the 'POWER IN' socket on the rear panel of the fixture and then to a suitable power outlet. If linking multiple units, use the 'POWER OUT' socket to daisy-chain power to the next fixture.
- การเชื่อมต่อ DMX (ทางเลือก): If using DMX control, connect a DMX cable from your DMX controller's output to the 'DMX IN' socket on the fixture. If linking multiple DMX fixtures, connect a DMX cable from the 'DMX OUT' socket of the first fixture to the 'DMX IN' socket of the next fixture in the chain.
การดำเนินงาน
The lightmaXX Vega Silent PAR II Quad can be operated in various modes, including DMX control, standalone auto programs, sound-activated mode, and static color mode.
การนำทางแผงควบคุม
The rear control panel features a digital display and four buttons for menu navigation and setting adjustments:
- เมนู: Press to cycle through the main menu options.
- ขึ้น: Press to increase values or move up through menu options.
- ลง: Press to decrease values or move down through menu options.
- เข้า: Press to confirm a selection or save a setting.
การควบคุม DMX
For advanced control, connect the fixture to a DMX controller. The fixture will automatically detect a DMX signal. Refer to the DMX channel chart (typically found in a separate DMX protocol sheet or within the fixture's internal menu) to understand the functions assigned to each DMX channel (e.g., Dimmer, Red, Green, Blue, White, Strobe, Programs).
โหมดสแตนด์อโลน
Without a DMX signal, the fixture can operate in several standalone modes:
- โหมดอัตโนมัติ: Cycles through pre-programmed light shows. Use the UP/DOWN buttons to select different auto programs.
- โหมดใช้งานเสียง: The light output reacts to ambient sound. Adjust sensitivity using the UP/DOWN buttons.
- โหมดสีคงที่: Allows you to select a fixed color. Adjust individual RGBW levels using the UP/DOWN buttons after selecting the color setting in the menu.

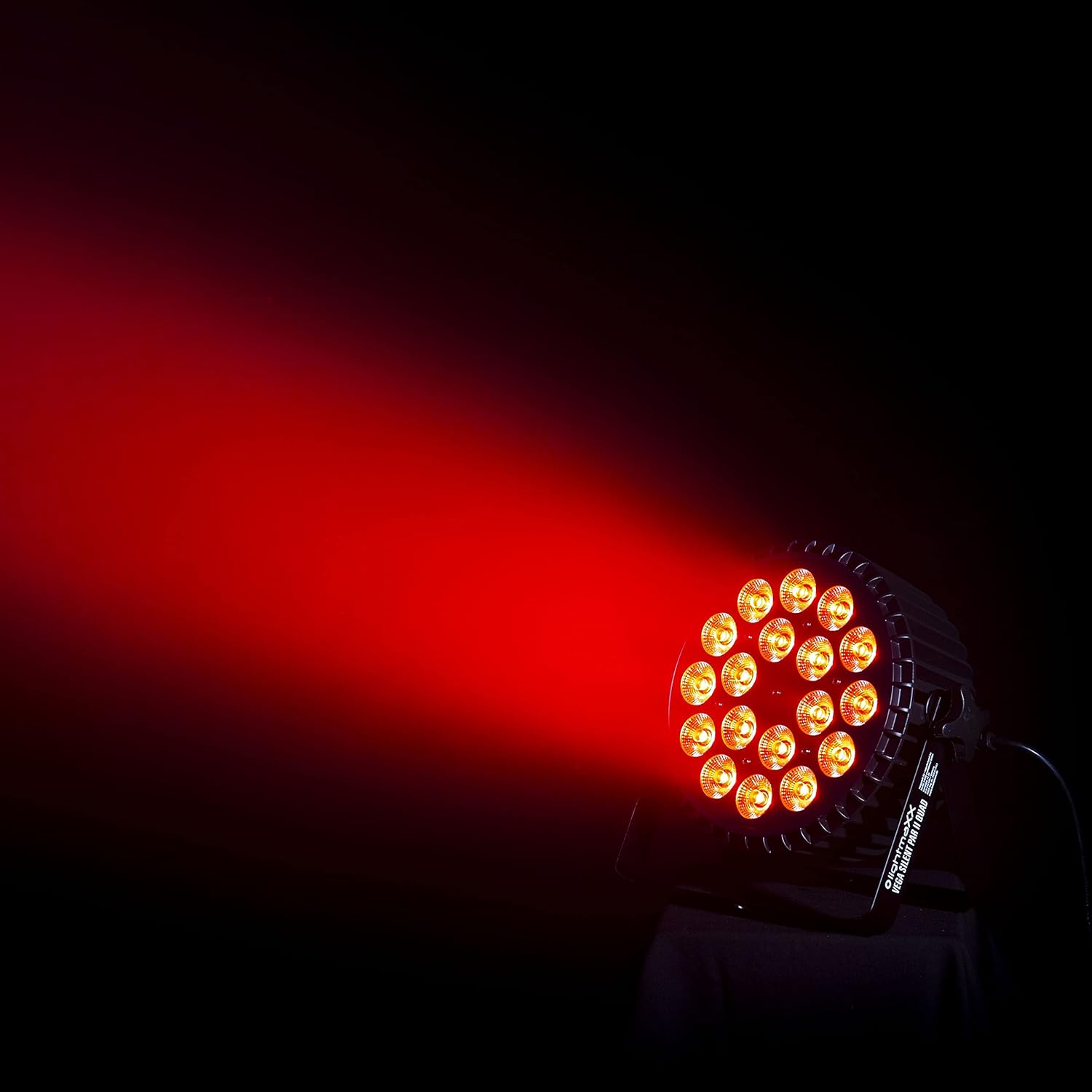

รูปที่ 5: The lightmaXX Vega Silent PAR II Quad demonstrating its red light output. The powerful LEDs create a vibrant, focused beam, suitable for various stage และการประยุกต์ใช้แสงไฟงานอีเว้นท์
รูปที่ 6: The lightmaXX Vega Silent PAR II Quad showcasing its green light output. The fixture's RGBW LEDs allow for a wide spectrum of colors, including vivid greens, for dynamic lighting effects.
การดูแลรักษา
Proper care and maintenance will ensure the longevity and optimal performance of your lightmaXX Vega Silent PAR II Quad.
- การทำความสะอาด: Regularly clean the exterior of the fixture with a soft, dry cloth. For the lenses, use a soft, lint-free cloth and a non-abrasive cleaner specifically designed for optics. Do not use harsh chemicals or solvents.
- การระบายอากาศ : Periodically check that the ventilation openings are clear of dust and debris. Use compressed air to gently clear any blockages.
- พื้นที่จัดเก็บ: เมื่อไม่ใช้งาน ควรเก็บอุปกรณ์ไว้ในที่แห้งและปราศจากฝุ่น โดยควรเก็บไว้ในบรรจุภัณฑ์เดิมหรือกล่องบุผ้าเพื่อป้องกันความเสียหาย
- การตรวจสอบ: Periodically inspect power cables and DMX cables for any signs of wear or damage. Replace damaged cables immediately.
คู่มือการแก้ไขปัญหา
If you encounter issues with your lightmaXX Vega Silent PAR II Quad, refer to the table below for common problems and their solutions.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Fixture does not power on. | No power supply; Faulty power cable; Blown fuse. | Check power connection; Try a different power cable; Check and replace fuse if necessary (refer to qualified technician). |
| ไม่มีระบบควบคุม DMX | Incorrect DMX address; Faulty DMX cable; No DMX signal from controller. | Verify DMX address setting; Test DMX cable; Check DMX controller output. |
| สีไม่ถูกต้องหรือไม่สม่ำเสมอ | Incorrect DMX mode; Internal error. | Ensure correct DMX mode is selected; Perform a factory reset (if available in menu); Contact support if issue persists. |
| Fixture overheats. | Blocked ventilation; Operating in high ambient temperature. | Ensure ventilation openings are clear; Operate in a cooler environment. |
ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | ไลท์แมกซ์XX |
| แบบอย่าง | LIG0015758-000 |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 30 x 30 x 25.5 ซม. |
| น้ำหนักสินค้า | 4.1 กิโลกรัม |
| สไตล์ | ทันสมัย |
| สี | สีดำ |
| รูปร่าง | สี่เหลี่ยม |
| ประเภทแหล่งกำเนิดแสง | ไดโอดเปล่งแสง (LED) |
| ฉลากพลังงาน | g |
การรับประกันและการสนับสนุนลูกค้า
This lightmaXX product is designed and manufactured to the highest quality standards. Specific warranty details, including duration and coverage, are typically provided with your purchase documentation or can be found on the manufacturer's official webไซต์ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในกรณีเรียกร้องการรับประกันใดๆ
For technical assistance, troubleshooting beyond this guide, or warranty inquiries, please contact the retailer or the official lightmaXX customer support. Contact information can usually be found on the lightmaXX webไซต์หรือบนบรรจุภัณฑ์ผลิตภัณฑ์ของคุณ
