1. บทนำ
Thank you for choosing the lightmaXX Vega 3-Way PRO Beam/WASH/FX Moving Head Scanner. This versatile lighting fixture is designed for professional stage, event, and club applications, offering dynamic beam, wash, and special effect capabilities. This manual provides essential information for safe operation, setup, maintenance, and troubleshooting to ensure optimal performance and longevity of your device.
2. คำแนะนำด้านความปลอดภัย
Please read and understand all safety instructions before installing or operating this device. Failure to comply with these instructions may result in electric shock, fire, or personal injury.
- อุปกรณ์นี้มีไว้สำหรับการใช้งานระดับมืออาชีพเท่านั้น
- ตรวจสอบแหล่งจ่ายไฟ voltagอีตรงกับปริมาตรtage ระบุไว้บนตัวเครื่อง
- เชื่อมต่ออุปกรณ์เข้ากับเต้ารับไฟฟ้าที่มีสายดินเสมอ
- Disconnect from mains power before any service, cleaning, or maintenance.
- ห้ามใช้งานอุปกรณ์หากสายไฟชำรุด
- หลีกเลี่ยงการสัมผัสกับแหล่งกำเนิดแสงโดยตรง
- Ensure adequate ventilation around the unit to prevent overheating. Maintain a minimum distance of 0.5 meters from flammable materials.
- Mount the device securely using appropriate clampและสายนิรภัย
- ห้ามเปิดฝาครอบ เนื่องจากไม่มีชิ้นส่วนใดที่ผู้ใช้สามารถซ่อมแซมได้เอง โปรดส่งต่อการซ่อมแซมทั้งหมดให้แก่ช่างผู้ชำนาญการ
- Keep the device away from rain, moisture, and extreme temperatures.
3. สินค้าหมดview
The lightmaXX Vega 3-Way PRO is a hybrid moving head fixture designed to deliver powerful and versatile lighting effects. It combines beam, wash, and special effect functionalities in one compact unit.

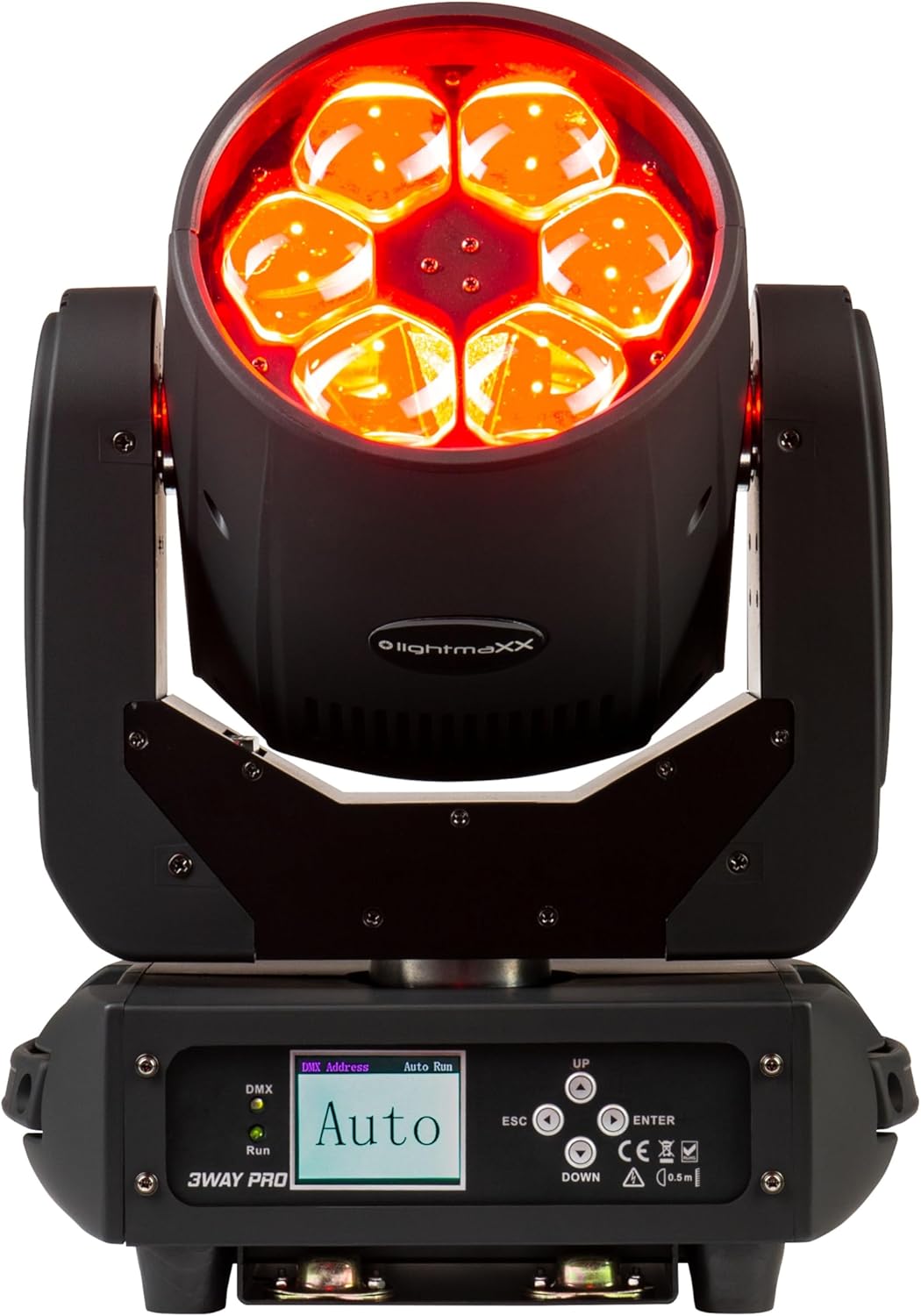

รูปที่ 3.1 : ด้านหน้า view of the lightmaXX Vega 3-Way PRO, displaying red light output.
รูปที่ 3.2 : ด้านหน้า view of the lightmaXX Vega 3-Way PRO with lights off, showing the lens array.
3.1 แผงควบคุมและการเชื่อมต่อ
The rear of the unit features the control panel and various input/output connections for power and DMX control.
Figure 3.3: Close-up of the control panel and connection ports.
รูปที่ 3.4: ด้านหลัง view of the lightmaXX Vega 3-Way PRO, showing DMX In/Out, Power In/Out, and fuse.
- DMX เข้า / ออก: 3-pin XLR connectors for DMX signal input and output.
- กำลังเข้า/ออก: PowerCon compatible connectors for mains power input and daisy-chaining power to other units.
- ฟิวส์: Fuse holder for circuit protection.
- สวิตช์เปิด/ปิด: สวิตช์ไฟหลักสำหรับตัวเครื่อง
- แสดง: LCD screen for menu navigation and settings.
- ปุ่มควบคุม: UP, DOWN, ESC, ENTER for navigating the menu and adjusting settings.
- DMX/Run Indicators: LEDs indicating DMX signal presence and auto-run mode.
4. การตั้งค่า
4.1 การติดตั้ง
The lightmaXX Vega 3-Way PRO can be mounted in various orientations (floor, truss, wall) using appropriate mounting hardware (not included). Always ensure the mounting surface or truss is capable of supporting the weight of the fixture and any additional equipment.
- Use a safety cable (not included) attached to the designated safety point on the fixture to prevent accidental drops.
- Ensure the fixture is securely fastened and balanced.
- Allow sufficient space around the fixture for ventilation and movement.
4.2 การเชื่อมต่อสายไฟ
Connect the provided power cable to the POWER IN connector on the fixture and then to a suitable grounded power outlet. The unit supports daisy-chaining power to other fixtures using the POWER OUT connector, but ensure the total current draw does not exceed the circuit breaker's rating.
4.3 การเชื่อมต่อ DMX
To control the fixture via DMX, connect a DMX controller to the DMX IN port using a 3-pin XLR cable. If connecting multiple DMX fixtures, daisy-chain them by connecting the DMX OUT of the first fixture to the DMX IN of the next. The last fixture in the chain should have a DMX terminator connected to its DMX OUT port to prevent signal reflection.
5. ปฏิบัติการ
5.1 การนำทางแผงควบคุม
Use the control buttons to navigate the menu and adjust settings:
- ขึ้นลง: Scroll through menu options or increase/decrease values.
- เข้า: เลือกตัวเลือกหรือยืนยันการตั้งค่า
- เอสซีเอส: Go back to the previous menu or cancel an action.
5.2 การตั้งค่าที่อยู่ DMX
To control the fixture with a DMX controller, you must set a unique DMX start address for each unit. Refer to the DMX channel chart in your DMX controller's manual for channel assignments.
- กด เข้า เพื่อเข้าสู่เมนูหลัก
- Navigate to the 'DMX Address' or 'Address Set' option using ขึ้น/ลง.
- กด เข้า ที่จะเลือก
- ใช้ ขึ้น/ลง to set the desired DMX start address.
- กด เข้า to confirm and save the address.
5.3 โหมดการทำงาน
The lightmaXX Vega 3-Way PRO typically offers several operating modes:
- โหมด DMX: Full control over all functions via a DMX controller.
- โหมดทำงานอัตโนมัติ: Pre-programmed internal light shows that run automatically. Select 'Auto Run' from the menu and choose a program.
- โหมดใช้งานเสียง: The fixture reacts to sound via its built-in microphone. Select 'Sound Active' from the menu.
- โหมดมาสเตอร์/สเลฟ: Link multiple units together. Set one unit as 'Master' and others as 'Slave'. The slave units will mirror the master's actions.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and optimal performance of your lightmaXX Vega 3-Way PRO.
- การทำความสะอาด: Periodically clean the lenses and exterior housing with a soft, lint-free cloth. Do not use abrasive cleaners or solvents. Ensure the unit is powered off and cool before cleaning.
- การระบายอากาศ : Keep ventilation openings clear of dust and debris. Use compressed air to gently clear vents if necessary.
- การเปลี่ยนฟิวส์: If the unit does not power on, check the fuse. Disconnect power, unscrew the fuse holder, and replace with a fuse of the exact same type and rating (refer to specifications).
- การตรวจสอบ: Regularly inspect power cables, DMX cables, and mounting hardware for any signs of wear or damage. Replace damaged components immediately.
7 การแก้ไขปัญหา
If you encounter issues with your lightmaXX Vega 3-Way PRO, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | No mains power; Blown fuse; Damaged power cable | Check power outlet; Replace fuse; Replace power cable |
| ไม่มีการควบคุม DMX | Incorrect DMX address; Faulty DMX cable; No DMX signal; Missing terminator | Verify DMX address; Check/replace DMX cables; Ensure DMX controller is active; Add DMX terminator to last fixture |
| Fixture not moving/responding | DMX issue; Internal error; Motor blockage | Check DMX connection/address; Power cycle the unit; Ensure no physical obstructions |
| ความร้อนสูงเกินไป | Blocked ventilation; Insufficient airflow | Clear vents; Ensure proper spacing for airflow |
If the problem persists after attempting these solutions, please contact lightmaXX customer support or your authorized dealer.
8. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | Vega 3-Way PRO Beam/WASH/FX |
| การอ้างอิงผู้ผลิต | LIG0014819-000 |
| การใช้พลังงาน | 240 วัตต์ |
| ขนาด (กว้าง x ยาว x สูง) | 43.5 x 36.5 x 33 ซม. |
| น้ำหนัก | 11.1 กิโลกรัม |
| การเชื่อมต่อ | DMX (3-pin XLR), PowerCon compatible (In/Out), USB (for service/firmware) |
| เทคโนโลยีเซ็นเซอร์ออปติคัล | ซีมอส |
| ปณิธาน | 600 (units not specified, likely for internal sensor) |
9. การรับประกันและการสนับสนุน
For warranty information, please refer to the terms and conditions provided at the time of purchase or contact your authorized lightmaXX dealer. If you require technical assistance or have questions not covered in this manual, please contact lightmaXX customer support or your retailer for further guidance.
