การแนะนำ
This user manual provides comprehensive instructions for the safe and efficient operation of your F40C4TMP 20 Quart Portable Refrigerator. Designed for versatility, this compressor cooler is suitable for various applications including camping, road trips, travel, and home use, operating on both 12/24V DC and 100~240V AC power sources. Please read this manual thoroughly before first use and retain it for future reference.
มีอะไรอยู่ในกล่อง
เมื่อเปิดบรรจุภัณฑ์ โปรดตรวจสอบว่าประกอบด้วยสิ่งของต่อไปนี้ทั้งหมด:
- 1 x F40C4TMP 20 Quart Portable Refrigerator
- 1 x 12V/24V DC Power Cord (10.82 ft)
- 1 x 100-240V AC Adapter (6.56 ft, for Wall Socket/Power Station etc.)
- 1 x คู่มือผู้ใช้
Image: Contents of the F40C4TMP 20 Quart Portable Refrigerator package.
คุณสมบัติหลัก
- คอมเพรสเซอร์ทรงพลัง: Rapid cooling to 32℉ within 20 minutes and reaching -8℉ in approximately one hour (ambient temperature 77℉). Functions as both a refrigerator and a freezer.
- Magnetic Door Design: Enhanced sealing performance and durability compared to traditional lids, preventing cold air leakage and reducing energy consumption.
- ระบบป้องกันแบตเตอรี่ (สูง/กลาง/ต่ำ): Automatically cuts off power at a certain voltage to prevent car battery drain.
- แผงจอแสดงผล LCD: Allows for easy temperature setting in various lighting conditions.
- พอร์ตชาร์จ USB: Conveniently located on the control panel for charging mobile phones or other electronic devices.
- การออกแบบพกพา: 20-quart capacity fits easily in vehicle trunks, behind car seats, or in truck beds. Operates effectively at a tilt of up to 45°.
- ประหยัดพลังงาน: Features two cooling modes: MAX (45W for fast cooling) and ECO (36W for energy saving), consuming approximately 1 kWh per day.
- กำลังไฟเข้าอเนกประสงค์: Compatible with 12V/24V DC for vehicles and 100~240V AC for home or power station use.
Image: The F40C4TMP 20 Quart Portable Refrigerator, illustrating its compact size and capacity.
การตั้งค่า
- การแกะกล่อง: นำตู้เย็นออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบความเสียหายระหว่างการขนส่ง
- การจัดวาง: Place the refrigerator on a flat, stable surface. Ensure adequate ventilation around the unit, especially around the air inlets and outlets. Avoid placing it in direct sunlight or near heat sources.
- การทำความสะอาดเบื้องต้น: ก่อนใช้งานครั้งแรก ให้เช็ดพื้นผิวภายในและภายนอกด้วยผ้าamp ผ้าและผงซักฟอกอ่อนๆ เช็ดให้แห้งสนิท
- การเชื่อมต่อไฟฟ้า:
- กำลังไฟ DC (12V/24V): Connect the DC power cord to the refrigerator's DC input port and then to your vehicle's 12V/24V cigarette lighter socket.
- กำลังไฟ AC (100-240V): Connect the AC adapter to the refrigerator's AC input port, then plug the adapter into a standard wall outlet or compatible power station.
- การทำความเย็นล่วงหน้า: For optimal performance, it is recommended to pre-cool the refrigerator for at least 30 minutes before loading items, especially if using it as a freezer.

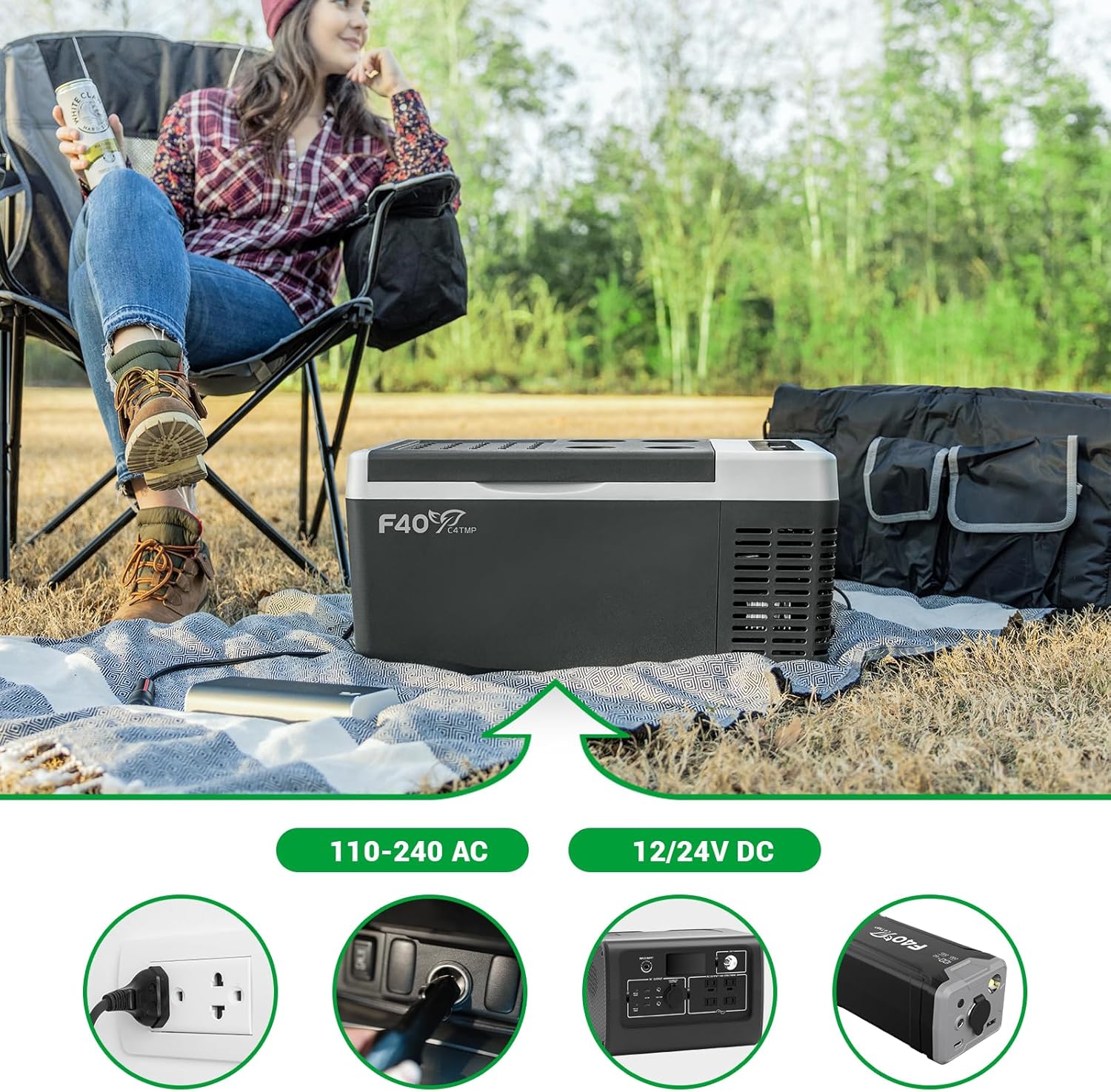

Image: Power connection options for the F40C4TMP portable refrigerator.
คำแนะนำการใช้งาน
แผงควบคุมโอเวอร์view
ภาพ: รายละเอียด view ของแผงควบคุม
- จอแสดงผล LCD: Shows current temperature, battery protection level, and cooling mode.
- ปุ่มเปิด/ปิด: กดเพื่อเปิดหรือปิดเครื่อง
- Set/Unlock Button: Press to enter temperature setting mode or unlock the panel.
- ปุ่ม +/-: ปรับอุณหภูมิตามต้องการ
- พอร์ตชาร์จ USB: สำหรับชาร์จอุปกรณ์ภายนอก
การตั้งค่าอุณหภูมิ
- Turn on the refrigerator by pressing the เปิด/ปิด ปุ่ม.
- กดปุ่ม Set/Unlock button to enter temperature adjustment mode. The display will flash.
- ใช้ + or - buttons to set your desired temperature between -8℉ and 50℉ (-22℃ and 10℃).
- The setting will automatically save after a few seconds of inactivity, or you can press the Set/Unlock ปุ่มอีกครั้งเพื่อยืนยัน
โหมดการทำความเย็น (สูงสุด/ประหยัดพลังงาน)
ตู้เย็นรุ่นนี้มีโหมดทำความเย็นสองโหมด:
- โหมดสูงสุด: Provides fast cooling with a power consumption of 45W. Ideal for quickly reaching desired temperatures.
- โหมด ECO: Offers energy-saving operation with a power consumption of 36W. Suitable for maintaining temperature over longer periods.
To switch between modes, press and hold the Set/Unlock button for approximately 3 seconds until the mode indicator changes on the LCD display.
Image: The refrigerator operating in an outdoor environment, highlighting its two cooling modes.
Battery Protection Function (H/M/L)
This feature protects your vehicle's battery from excessive discharge. You can select one of three levels:
- สูง (สูง): การป้องกันสูงสุด ตัดไฟเมื่อมีปริมาณไฟฟ้าสูงtage. เหมาะสำหรับใช้กับแบตเตอรี่สตาร์ทรถยนต์
- M (กลาง): การปกป้องระดับปานกลาง
- ลิตร (ต่ำ): Lowest protection, allows for deeper discharge. Recommended for auxiliary batteries or power stations.
To change the battery protection level, ensure the unit is on. Press and hold the + และ - buttons simultaneously for approximately 3 seconds until the battery indicator flashes. Use the + or - buttons to cycle through H, M, and L. The setting will save automatically.
Image: The refrigerator positioned in a car trunk, demonstrating its battery protection feature.
วิดีโอผลิตภัณฑ์อย่างเป็นทางการ
Video: F40C4TMP 20 QT Portable Refrigerator Fits for Tesla Model 3. This video demonstrates how the 20-quart portable refrigerator fits perfectly in the trunk of a Tesla Model 3, showcasing its compact size and suitability for vehicle integration.
Video: Perfect Fit for Tesla Model 3. A short demonstration highlighting the seamless fit of the portable refrigerator in a Tesla Model 3, emphasizing its design for vehicle use.
Video: Panel Operation Instructions for F40C4TMP 20QT/23QT/30QT Fridge. This video provides a detailed guide on how to operate the control panel of the F40C4TMP portable refrigerator, including setting temperatures and modes.
Video: F40C4TMP Fridge Freezer Fuse and Power Cable Access. A comprehensive video demonstrating how to access and manage the fuse and power cables for the F40C4TMP fridge freezer, useful for maintenance and troubleshooting.
Video: How many things can the 20 quart portable refrigerator hold? This video visually demonstrates the internal capacity of the 20-quart portable refrigerator by showing various items being placed inside.
การซ่อมบำรุง
- การทำความสะอาดปกติ: ทำความสะอาดภายในและภายนอกอย่างสม่ำเสมอด้วยamp ใช้ผ้าและผงซักฟอกอ่อนๆ เช็ดทำความสะอาด ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือสารเคมีรุนแรง
- ละลายน้ำแข็ง: If ice builds up, turn off the unit and allow the ice to melt naturally. Wipe away excess water. Do not use sharp objects to remove ice.
- การระบายอากาศ : ตรวจสอบให้แน่ใจว่าช่องระบายอากาศปราศจากฝุ่นและสิ่งสกปรก เพื่อรักษาประสิทธิภาพการระบายความร้อน
- พื้นที่จัดเก็บ: When not in use for extended periods, ensure the unit is clean and dry. Store with the lid slightly ajar to prevent odors and mold growth.
การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ตู้เย็นไม่เปิด | No power supply; loose connection; blown fuse; low battery voltage. | Check power cord connection; ensure power source is active; replace fuse if necessary; adjust battery protection level or charge battery. |
| ประสิทธิภาพการระบายความร้อนไม่ดี | Insufficient ventilation; excessive items inside; door not sealed properly; ambient temperature too high. | Ensure clear ventilation; do not overfill; check door seal; operate in a cooler environment if possible. |
| แสดงรหัสข้อผิดพลาด | Internal sensor issue; compressor fault. | ดูรหัสข้อผิดพลาดเฉพาะในคู่มือผู้ใช้ฉบับเต็ม (ถ้ามี) หรือติดต่อฝ่ายสนับสนุนลูกค้า |
| เสียงรบกวนที่ผิดปกติ | หน่วยไม่อยู่ในระดับ พัดลมอุดตัน ปัญหาคอมเพรสเซอร์ | Place on a level surface; check for obstructions around fan; if noise persists, contact support. |
ข้อมูลจำเพาะ
| คุณลักษณะ | รายละเอียด |
|---|---|
| ยี่ห้อ | F40C4TMP |
| หมายเลขรุ่น | F40C4TMPJSOUN002 |
| ความจุ | 20 ควอต (18 ลิตร) |
| ช่วงอุณหภูมิ | -8°F ถึง 50°F (-22°C ถึง 10°C) |
| กำลังไฟเข้า | 12V/24V กระแสตรง, 100-240V กระแสสลับ |
| Rated Power (MAX/ECO) | 45วัตต์ / 36วัตต์ |
| น้ำหนักสินค้า | 23.4 ปอนด์ |
| ขนาดสินค้า | 22.6 x 12.6 x 11.3 นิ้ว |
| คุณสมบัติพิเศษ | Portable, Compressor, Battery Protection, LCD Display, USB Port |
Image: Dimensions and capacity details of the refrigerator.
การรับประกันและการสนับสนุน
The F40C4TMP 20 Quart Portable Refrigerator comes with a 2-Year Tech Support warranty. For any product questions, technical assistance, or warranty claims, please do not hesitate to contact F40C4TMP customer support. Contact information can typically be found on the product packaging or the official brand webเว็บไซต์.
สำหรับแหล่งข้อมูลเพิ่มเติม คุณสามารถดูได้จากเว็บไซต์อย่างเป็นทางการ คู่มือการใช้งาน (PDF).
