คู่มือการใช้งานตัวควบคุม LED RF รุ่น BTF-LIGHTING WS2811/WS2812B

1. บทนำ

คู่มือนี้ให้คำแนะนำโดยละเอียดเกี่ยวกับการติดตั้ง การใช้งาน และการบำรุงรักษาตัวควบคุมไฟ LED RGB ไร้สาย RF 14 ปุ่มของ BTF-LIGHTING ตัวควบคุมนี้ออกแบบมาเพื่อใช้กับแถบและโมดูลไฟ LED พิกเซลสีดิจิทัล WS2811, WS2812B, 1903 IC และ 6803 IC โปรดอ่านคู่มือนี้อย่างละเอียดก่อนใช้งานเพื่อให้มั่นใจถึงการทำงานที่ถูกต้องและความปลอดภัย

2. ข้อมูลด้านความปลอดภัย

• ตรวจสอบให้แน่ใจปริมาณอินพุตtage ตรงกับเอาต์พุต voltage ของแถบ LED (เช่น แถบ LED WS2812B DC5V ต้องการแหล่งจ่ายไฟ DC5V)
• การจ่ายไฟไม่เพียงพออาจทำให้ตัวควบคุมทำงานผิดปกติ ส่งผลให้สีของแถบไฟ LED ค้าง หรือรีโมทคอนโทรลไม่ตอบสนอง
• เมื่อเปิดไฟหลายสี การใช้พลังงานจะเพิ่มขึ้น ตัวอย่างเช่นampตัวอย่างเช่น ไฟ LED 1 สี (แดง เขียว หรือน้ำเงิน) ใช้พลังงานประมาณ 0.1 วัตต์ต่อ LED, ไฟ LED 2 สี (แดง+เขียว) ใช้พลังงาน 0.2 วัตต์ต่อ LED และไฟ LED 3 สี (แดง+เขียว+น้ำเงิน = สีขาวผสม) ใช้พลังงาน 0.3 วัตต์ต่อ LED โปรดตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของคุณสามารถรองรับโหลดทั้งหมดได้
• หากแถบไฟ LED ร้อนจัดขณะใช้งาน อาจจำเป็นต้องเพิ่มแรงดันไฟฟ้าเพิ่มเติมtagต่อสายไฟเข้ากับแถบเพื่อป้องกันความร้อนสูงเกินไปและเพื่อให้การทำงานมีเสถียรภาพ
• ตัวควบคุมนี้ไม่สามารถใช้งานร่วมกับแถบไฟ LED RGBW รุ่น SK6812 ได้ เนื่องจากมีโครงสร้างแบบ 4 ช่องสัญญาณ

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:

• ตัวควบคุม LED RF 1 ตัว (LED2013-X)
• รีโมทคอนโทรลไร้สาย RF 14 ปุ่ม จำนวน 1 ชิ้น
• สายเชื่อมต่อ

ภาพที่ 3.1: ตัวควบคุมไฟ LED แบบ RF รุ่น BTF-LIGHTING และรีโมทคอนโทรล 14 ปุ่มที่มาพร้อมกัน

4. การตั้งค่า

4.1. การเชื่อมต่อแถบ LED

1. เชื่อมต่อขั้วต่อเอาต์พุต 3 ขาของตัวควบคุม LED RF เข้ากับขั้วต่ออินพุตของแถบไฟ LED ที่ใช้งานร่วมกันได้ (เช่น WS2811, WS2812B) ตรวจสอบให้แน่ใจว่าขาเชื่อมต่อตรงกันอย่างถูกต้อง

ภาพที่ 4.1: แผนภาพแสดงการเชื่อมต่อระหว่างตัวรับสัญญาณ RF, อะแดปเตอร์แปลงไฟ และแถบไฟ LED

4.2. การเชื่อมต่อพาวเวอร์ซัพพลาย

1. เชื่อมต่ออะแดปเตอร์แปลงไฟ DC ที่ใช้งานร่วมกันได้ (ที่ตรงกับแรงดันไฟฟ้า)tagต่อสายไฟตามความต้องการของแถบไฟ LED ของคุณ (โดยทั่วไปคือ 5V หรือ 12V) เข้ากับแจ็คอินพุต DC ของตัวควบคุม RF LED

4.3 การปรับลำดับสี (กรณีสีไม่สอดคล้องกัน)

หากสีที่แสดงบนแถบไฟ LED ไม่ตรงกับสีที่เลือกบนรีโมท (เช่น กดสีเขียวแล้วไฟขึ้นเป็นสีแดง) ให้ทำตามขั้นตอนต่อไปนี้เพื่อปรับเทียบสี:

1. เชื่อมต่อแถบไฟ LED และแหล่งจ่ายไฟ กดปุ่ม พลัง กดปุ่มบนรีโมทเพื่อปิดแถบไฟ LED
2. กดค้างไว้ เมนูอัตโนมัติ กดปุ่มนี้เป็นเวลา 3 วินาที
3. กดปุ่ม R กดปุ่มจนกว่าแถบไฟ LED จะแสดงสีแดง
4. กดปุ่ม G กดปุ่มจนกว่าแถบไฟ LED จะแสดงสีเขียว
5. กดปุ่ม B กดปุ่มจนกว่าแถบไฟ LED จะแสดงสีน้ำเงิน
6. กดปุ่ม พลัง ปุ่มสำหรับปิดแถบไฟ LED และบันทึกการตั้งค่า

ภาพที่ 4.2: คู่มือภาพประกอบสำหรับการปรับลำดับสีของแถบไฟ LED ให้ตรงกับปุ่มสีบนรีโมทคอนโทรล

5. คู่มือการใช้งาน

5.1. ฟังก์ชั่นการควบคุมระยะไกล

รีโมทคอนโทรล RF 14 ปุ่ม ช่วยให้คุณจัดการด้านต่างๆ ของไฟเส้น LED ได้ รีโมททำงานโดยใช้เทคโนโลยีคลื่นวิทยุ (RF) ซึ่งให้ระยะการควบคุมที่กว้างกว่าเมื่อเทียบกับรีโมทอินฟราเรด (IR)

ภาพที่ 5.1: รีโมทคอนโทรล RF 14 ปุ่ม แสดงปุ่มต่างๆ สำหรับโหมด ความเร็ว เอฟเฟกต์ DIY และการเลือกสีโดยตรง

• ปุ่มเปิด/ปิด: เปิดหรือปิดแถบไฟ LED
• โหมด + / โหมด -: หมุนเวียนไปตามชนิดของไก่กว่า 300 ชนิดasing หรือเอฟเฟกต์แสงคงที่
• ความเร็ว + / ความเร็ว -: ปรับความเร็วของเอฟเฟกต์แสงแบบไดนามิก หรือความสว่างของสีคงที่
• เมนูอัตโนมัติ: เปิดใช้งานการวนรอบอัตโนมัติของโหมดแสงสว่างต่างๆ กดค้างไว้ 3 วินาทีเพื่อเข้าสู่โหมดปรับลำดับสี (ดูหัวข้อ 4.3)
• DIY + / DIY -: เลือกเพลย์ลิสต์หรือเอฟเฟ็กต์ที่กำหนดเอง
• เพิ่ม DIY / ลบ DIY: เพิ่มหรือลบเอฟเฟ็กต์ DIY แบบกำหนดเอง
• W: เปิดใช้งานแสงสีขาว
• อาร์ / จี / บี: เลือกสีคงที่โดยตรง ได้แก่ สีแดง สีเขียว หรือสีน้ำเงิน

5.2 การปรับจำนวนพิกเซล

ตัวควบคุมช่วยให้สามารถปรับจำนวนพิกเซลเพื่อเพิ่มประสิทธิภาพของเอฟเฟกต์สำหรับความยาวแถบไฟ LED ที่แตกต่างกัน โปรดดูคำแนะนำเฉพาะที่ให้มาพร้อมกับแถบไฟ LED ของคุณสำหรับจำนวนพิกเซลที่ถูกต้อง การตั้งค่าพิกเซลที่ไม่ถูกต้องอาจส่งผลให้เอฟเฟกต์แสงไม่สมบูรณ์หรือบิดเบี้ยว

6. การใช้งานขั้นสูง

6.1. การเพิ่มปริมาตรtagเพื่อป้องกันความร้อนสูงเกินไป

สำหรับแถบ LED ที่ยาวขึ้น หรือการใช้งานที่แถบ LED ร้อนเกินไป การเพิ่มแรงดันไฟฟ้าtagการจ่ายไฟเพิ่มเติมในจุดต่างๆ ระหว่างแถบไฟจะช่วยรักษาระดับความสว่างให้คงที่และป้องกันความร้อนสูงเกินไป ซึ่งหมายถึงการเชื่อมต่อจุดจ่ายไฟเพิ่มเติมตามแนวแถบไฟ

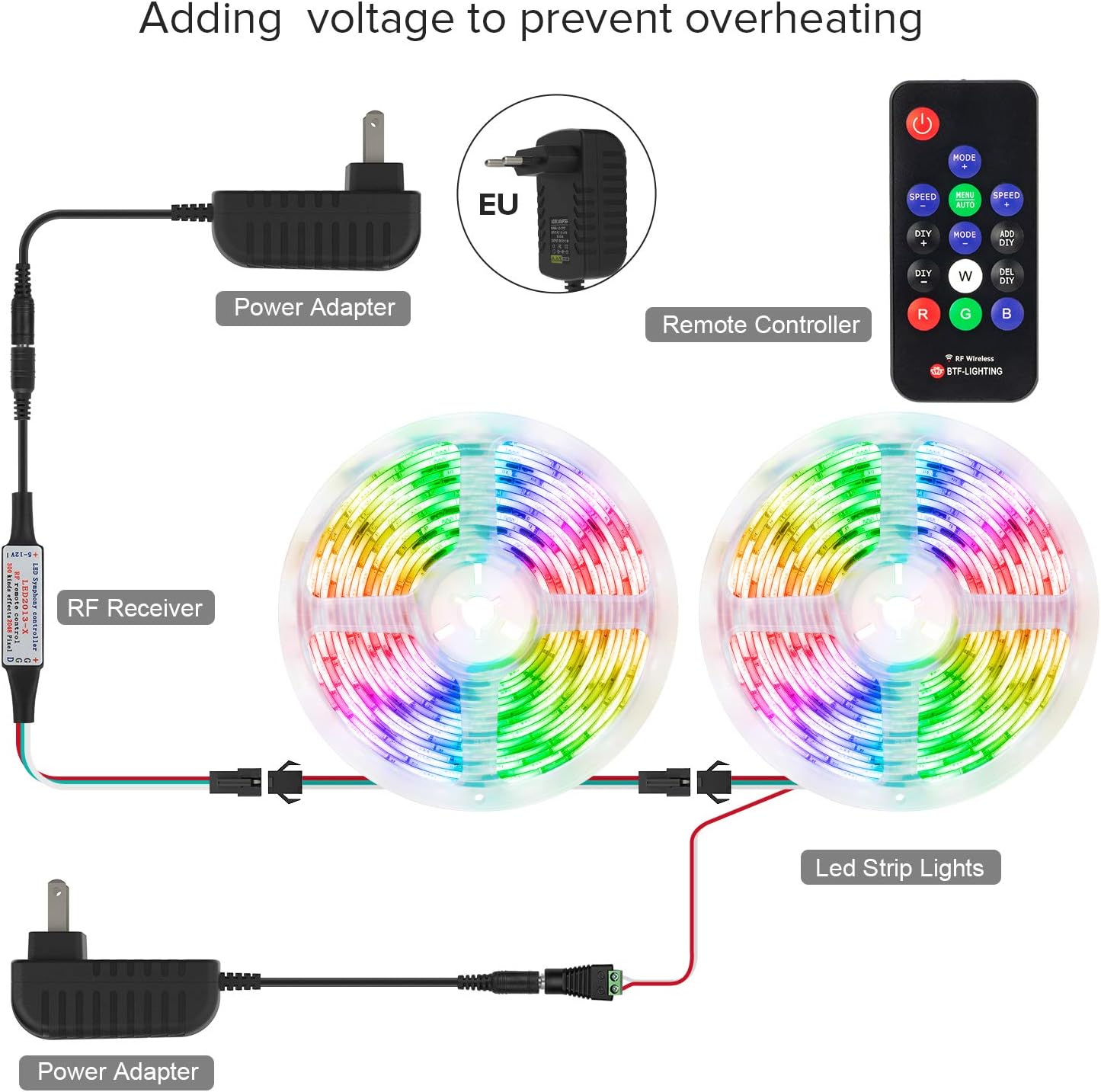

ภาพที่ 6.1: ภาพประกอบแสดงวิธีการเพิ่มปริมาตรtagควรใช้ตัวแปลงไฟหลายตัวกับไฟเส้น LED เพื่อป้องกันความร้อนสูงเกินไป โดยเฉพาะอย่างยิ่งสำหรับการติดตั้งในระยะยาว

7. ความเข้ากันได้

ตัวควบคุมนี้เหมาะสำหรับผลิตภัณฑ์ LED พิกเซลดิจิทัลหลากหลายประเภท:

• รองรับ: ผลิตภัณฑ์ WS2812B ทั้งหมด (เช่น แถบไฟ WS2812B, ไฟประดับ WS2812B), ไฟประดับ WS2811, ไอซี 1903, ไอซี 6803 รองรับผลิตภัณฑ์ LED ชิปไอซีแบบ 3 ขา สัญญาณเดี่ยวทั้งหมด
• ไม่รองรับ: แถบไฟ LED SK6812 RGBW (เนื่องจากมีการกำหนดค่า 4 ช่องสัญญาณ)

ภาพที่ 7.1: อดีตampตัวอย่างของแถบไฟ LED และสายไฟ LED ที่ใช้งานได้ รวมถึงประเภท WS2811 และ WS2812B

8 การแก้ไขปัญหา

• รีโมทใช้งานไม่ได้ / สีไม่สม่ำเสมอ:
  - ตรวจสอบให้แน่ใจว่าได้ติดตั้งแบตเตอรี่รีโมท (CR2025) อย่างถูกต้องและมีประจุเพียงพอ เปลี่ยนใหม่หากจำเป็น
  - ดำเนินการปรับลำดับสีตามที่อธิบายไว้ในหัวข้อ 4.3
• แถบไฟ LED ค้าง / ตัวควบคุมไม่ตอบสนอง:
  - นี่มักบ่งชี้ว่าแหล่งจ่ายไฟไม่เพียงพอ ตรวจสอบให้แน่ใจว่าอะแดปเตอร์แปลงไฟของคุณตรงตามข้อกำหนดแรงดันไฟฟ้าtagและข้อกำหนดกระแสไฟฟ้าสำหรับแถบไฟ LED ของคุณ พิจารณาเพิ่มแรงดันไฟฟ้าtagจุดฉีด e สำหรับแถบยาว (ดูหัวข้อ 6.1)
  - ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและไม่มีความเสียหาย
• ระยะการควบคุมระยะไกลมีจำกัด:
  - รีโมทใช้คลื่นวิทยุ (RF) ซึ่งโดยทั่วไปมีระยะทำการที่ดี อย่างไรก็ตาม ผนังหนาหรือสัญญาณรบกวนแรงๆ อาจทำให้ระยะทำการลดลงได้ โปรดตรวจสอบให้แน่ใจว่าไม่มีวัตถุโลหะขนาดใหญ่กีดขวางรีโมท
  - แบตเตอรี่รีโมทที่อ่อนก็อาจทำให้ระยะการใช้งานลดลงได้เช่นกัน
• ความสับสนในการเดินสายไฟ:
  - สำหรับการเดินสายไฟแบบกำหนดเอง โดยทั่วไปแล้ว ขั้วสีแดงจะใช้แทนขั้วบวก (แรงดันไฟบวก)tagสายสีขาวสำหรับสายดิน และสายสีเขียวสำหรับสายข้อมูล ตรวจสอบด้วยมัลติมิเตอร์เสมอหากไม่แน่ใจเพื่อป้องกันความเสียหาย

9. ข้อมูลจำเพาะ

ภาพที่ 9.1: ภาพแสดงให้เห็นถึงเอฟเฟ็กต์แสงแบบไล่ระดับและแบบคงที่ที่หลากหลาย ซึ่งสามารถสร้างได้ด้วยตัวควบคุม

ภาพที่ 9.2: ฉลากแสดงการประหยัดพลังงานสำหรับไฟเส้น LED รุ่น WS2811 ของ BTF-LIGHTING สำหรับรายละเอียดเพิ่มเติม โปรดเยี่ยมชมเว็บไซต์ ฐานข้อมูล EPREL.

10. การบำรุงรักษา

• รักษาตัวควบคุมและรีโมทให้สะอาดและแห้ง หลีกเลี่ยงการสัมผัสความชื้นหรืออุณหภูมิที่สูงเกินไป
• ตรวจสอบการเชื่อมต่อทั้งหมดอย่างสม่ำเสมอว่าหลวมหรือมีสนิมหรือไม่
• เปลี่ยนแบตเตอรี่รีโมทคอนโทรล (CR2025) เมื่อประสิทธิภาพการทำงานลดลง
