คู่มือการใช้งานชุดซ่อมและปรับปรุงเครื่องยนต์ Yanmar 3TN66C 3TN66L 3TN66E

1. บทนำ

This manual provides essential information for the installation and maintenance of the unbrand 3TN66C, 3TN66L, 3TN66E Engine Overhaul Rebuild Kit. This kit is designed to restore the performance and longevity of Yanmar 3TN66C, 3TN66L, and 3TN66E engines found in VIO10 and SV13 excavators. Proper installation and adherence to maintenance guidelines are crucial for optimal engine function and durability.

It is recommended that installation be performed by a qualified mechanic with experience in engine rebuilding to ensure correct assembly and function.

2. เนื้อหาผลิตภัณฑ์

The 3TN66C 3TN66L 3TN66E Overhaul Rebuild Kit includes the following components:

• ชุดปะเก็นครบชุด 1 ชุด
• 3 pcs Liner Cylinder/Sleeve
• 3 pcs Piston, STD size
• สลักลูกสูบ 3 ชิ้น
• 3 set Ring set for 3 pistons, STD size
• คลิปหนีบ 6 ชิ้น
• 6 pcs Valves (3 pcs Intake Valves + 3 pcs Exhaust Valves)
• ตัวนำวาล์ว 6 ชิ้น
• 6 pcs Valve Seats (3 pcs Intake Valve Seats + 3 pcs Exhaust Valve Seats)
• 1 set Crankshaft Bearing, STD size
• 1 set Connect Rod Bearing, STD size
• 1 set Crankshaft Thrust Washer

Note: This kit is supplied with STD (Standard) size bearings. If oversized bearings are required, please ensure to specify this requirement at the time of order.

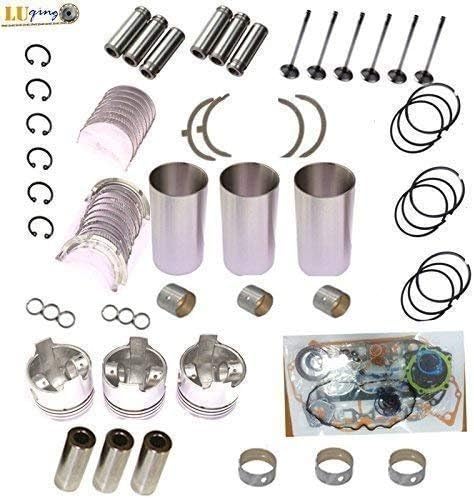

ภาพ: เหนือview of the complete engine overhaul rebuild kit, showing all included components such as pistons, liners, valves, gaskets, bearings, and rings.

3. การตั้งค่าและการติดตั้ง

The installation of an engine overhaul rebuild kit requires specialized tools and technical expertise. It is strongly recommended that this procedure be carried out by a certified mechanic or an experienced engine technician.

ขั้นตอนการติดตั้งทั่วไป (ดูคู่มือการบริการสำหรับรายละเอียดเฉพาะ):

1. การถอดชิ้นส่วนเครื่องยนต์: Carefully disassemble the engine, documenting the position and condition of all components.
2. การทำความสะอาดและการตรวจสอบ: Thoroughly clean all engine components. Inspect the engine block, cylinder head, crankshaft, and connecting rods for wear, cracks, or damage. Machine work may be required.
3. การเปลี่ยนส่วนประกอบ: Replace worn components with the new parts from the rebuild kit. This includes cylinder liners, pistons, piston rings, piston pins, valves, valve guides, valve seats, crankshaft bearings, connecting rod bearings, and thrust washers.
4. การติดตั้งปะเก็น: Install the new full gasket kit, ensuring all sealing surfaces are clean and dry. Use appropriate sealants where specified by the engine manufacturer.
5. การประกอบเครื่องยนต์: Reassemble the engine according to the manufacturer's specifications, paying close attention to torque values for all fasteners. Ensure proper clearances for all moving parts.
6. เวลา: Set the engine timing correctly after installing the crankshaft and camshaft components.
7. การเติมของเหลว: Fill the engine with new engine oil, coolant, and other necessary fluids.
8. การเริ่มต้นระบบและการบุกรุกครั้งแรก: สำหรับเครื่องยนต์ที่ได้รับการซ่อมแซมใหม่ ควรปฏิบัติตามขั้นตอนการใช้งานเบื้องต้นที่ผู้ผลิตเครื่องยนต์แนะนำ

Always refer to the specific Yanmar service manual for the 3TN66C, 3TN66L, or 3TN66E engine for detailed, step-by-step instructions, torque specifications, and critical clearances.

4. Operating Considerations After Rebuild

After a complete engine overhaul, proper operating procedures are essential for the longevity of the rebuilt engine.

• ระยะเวลาการปรับตัว: Adhere strictly to the engine manufacturer's recommended break-in period. This typically involves operating the engine under varying loads, avoiding prolonged idling, and refraining from heavy loads or high RPMs for a specified number of hours.
• Initial Oil Change: Perform an oil and filter change after the initial break-in period (e.g., 20-50 hours of operation) to remove any assembly lubricants or wear particles.
• Monitor Engine Performance: Pay close attention to oil pressure, coolant temperature, and any unusual noises or vibrations during the first few hours of operation.

5. การบำรุงรักษา

Regular maintenance is critical for the performance and lifespan of your Yanmar engine after a rebuild.

• การเปลี่ยนถ่ายน้ำมันเครื่องและไส้กรอง: Follow the manufacturer's recommended intervals for engine oil and filter replacement. Use only specified oil types and filters.
• ระบบหล่อเย็น: Regularly check coolant levels and condition. Flush and replace coolant according to the manufacturer's schedule.
• ตัวกรองอากาศ: Inspect and replace the air filter as needed to ensure clean air intake.
• ระบบเชื้อเพลิง: Maintain the fuel system, including fuel filter replacement, to prevent contamination.
• ระยะห่างของวาล์ว: Check and adjust valve clearances at recommended intervals.
• การตรวจสอบทั่วไป: Periodically inspect for leaks, loose connections, and unusual wear.

6 การแก้ไขปัญหา

If you encounter issues after rebuilding your engine, consider the following general troubleshooting steps. Always consult a professional mechanic for complex problems.

• ไม่สตาร์ท/สตาร์ทติดยาก: Check fuel supply, battery charge, starter motor, and ignition system. Verify engine timing.
• แรงดันน้ำมันต่ำ: Check oil level, oil pump function, and ensure correct bearing clearances.
• ความร้อนสูงเกินไป: Inspect coolant level, radiator, thermostat, water pump, and cooling fan. Check for air in the cooling system.
• ควันมากเกินไป: Identify smoke color (blue for oil, black for fuel, white for coolant) to diagnose the issue.
• เสียงที่ผิดปกติ: Investigate knocking, tapping, or grinding sounds which may indicate internal component issues.

For detailed diagnostic procedures, refer to the official Yanmar service manual for your specific engine model.

7. ข้อมูลจำเพาะ

Key specifications for the product and related information:

8. ข้อมูลสนับสนุนและการติดต่อ

For any questions or concerns regarding this overhaul rebuild kit, please contact the seller directly. We aim to respond to all inquiries within 24 hours.

This kit is designed for standard size bearings. If you require oversized bearings, please communicate this requirement when placing your order.

Shipping is typically handled via Fedex, DHL, or UPS. If you have specific shipping requirements, please provide a message with your order.
