1. บทนำ
This manual provides detailed instructions for the installation, configuration, operation, and maintenance of the Logicbus Z109REG2-H Universal Converter. The Z109REG2-H is designed to manage and convert various analog input signals (mA, V, PT100, Pt1000, Pt500, Ni100, TCs, Ohm) into standard mA/V output signals, ensuring reliable data integrity through 3-way galvanic isolation.
2. ข้อมูลด้านความปลอดภัย
Please read and understand all safety instructions before installing or operating the device. Failure to follow these instructions may result in equipment damage, personal injury, or death.
- การติดตั้งและบำรุงรักษาควรดำเนินการโดยบุคลากรที่มีคุณสมบัติเท่านั้น
- โปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อแหล่งจ่ายไฟแล้วก่อนทำการเชื่อมต่อทางไฟฟ้าใดๆ
- Verify correct wiring according to the connection diagrams to prevent damage.
- ห้ามใช้งานอุปกรณ์ในสภาพแวดล้อมที่เกินกว่าเงื่อนไขการใช้งานที่ระบุไว้
- ปกป้องอุปกรณ์จากความชื้น ฝุ่นละออง และอุณหภูมิที่รุนแรง
3. สินค้าหมดview
The Z109REG2-H is a compact, DIN-rail mountable universal converter. It features clearly labeled terminal blocks for inputs, outputs, and power, along with status indicators on the front panel.
3.1. Front Panel and Connections

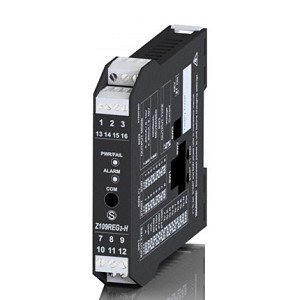

รูปที่ 1: ด้านหน้า view of the Logicbus Z109REG2-H Universal Converter. This image displays the device's compact black housing, designed for DIN rail mounting. Visible on the front are two sets of screw terminals, labeled 1-3 and 13-16 at the top, and 7-9 and 10-12 at the bottom. Between these terminals, three LED indicators are present: 'PWR/TAL' (Power/Talk), 'ALARM', and 'COM' (Communication). The model number 'Z109REG-H' is also clearly printed on the lower half of the device's front face.
แผงด้านหน้าประกอบด้วย:
- บล็อกเทอร์มินัล: Numbered 1-3, 13-16 (top) and 7-9, 10-12 (bottom) for various input, output, and power connections.
- PWR/TAL LED: Indicates power status and communication activity.
- สัญญาณเตือน LED: Illuminates when an alarm condition is detected.
- COM LED: Indicates communication status.
- หมายเลขรุ่น: Z109REG-H, identifying the device.
4. การตั้งค่า
4.1. การติดตั้ง
The Z109REG2-H is designed for DIN rail mounting. Securely attach the device to a standard DIN rail in a suitable enclosure, ensuring adequate ventilation and clearance for wiring.
4.2. การเดินสาย
Refer to the specific wiring diagrams provided with your product documentation for detailed connection instructions. General wiring principles are as follows:
- แหล่งจ่ายไฟ: Connect the 85-265 V AC/DC power supply to the designated terminals. Ensure the power source matches the device's requirements.
- สัญญาณอินพุต: Connect your analog sensor (e.g., current, voltage, thermocouple, RTD, potentiometer) to the universal input terminals. The device supports 2-wire sensor powering (20 Vdc stabilized, 20mA max with short-circuit protection).
- สัญญาณเอาท์พุต: Connect the standard mA/V output signals to your receiving device (e.g., PLC, DCS).
- Digital Contact: The relay (SPST) output can be configured as an ALARM or STROBE contact. Connect as required for your application.
4.3. การกำหนดค่า
The Z109REG2-H offers multiple configuration methods:
- สวิตช์ DIP: Basic configuration for input type, START-END scale, output mode (zero elevation, scale inversion), and output voltage type (mA or V) can be set using the internal DIP-switches. Consult the product datasheet for switch settings.
- ซอฟต์แวร์พีซี: For advanced configuration, connect the device to a PC. The software allows programming of beginning and end scale, additional input types, square root extraction, filter settings, burn-out detection, and relay output parameters.
- Handheld Device: A compatible handheld device can also be used for field configuration.
5. คู่มือการใช้งาน
Once properly installed and configured, the Z109REG2-H operates automatically.
- เปิดเครื่อง: Apply power to the device. The PWR/TAL LED should illuminate, indicating normal operation.
- การติดตาม: Observe the ALARM LED for any fault conditions or out-of-scale readings. The COM LED indicates communication activity during configuration or data exchange.
- STROBE Input: If configured, the STROBE input can be used to activate the analog output on a PLC command, providing multiplexing capabilities.
6. การบำรุงรักษา
The Z109REG2-H is designed for minimal maintenance. Regular checks include:
- การทำความสะอาด: รักษาอุปกรณ์ให้สะอาดและปราศจากฝุ่น ใช้ผ้าแห้งนุ่มๆ ในการทำความสะอาด ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
- ความสมบูรณ์ของการเชื่อมต่อ: ตรวจสอบความแน่นหนาของการเชื่อมต่อสายไฟทั้งหมดและร่องรอยการกัดกร่อนเป็นระยะๆ
- สภาพแวดล้อม : ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการทำงานยังคงอยู่ในช่วงอุณหภูมิและความชื้นที่กำหนด
7 การแก้ไขปัญหา
If the device is not functioning as expected, consider the following troubleshooting steps:
- No Power (PWR/TAL LED off): Verify the power supply connections and voltage. Check for blown fuses in the power circuit.
- Incorrect Output Reading:
- Check input sensor wiring and functionality.
- Verify DIP-switch settings for input type and scale.
- Confirm PC software configuration parameters (scale, filter, burn-out).
- Ensure the output receiving device is correctly configured and calibrated.
- ALARM LED On: This indicates an out-of-scale condition or a setting error. Review input signal range and configuration settings.
- Communication Issues (COM LED): Ensure correct communication cable connection and PC software settings.
หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิค
8. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | Z109REG2-H |
| ประเภทอินพุต | เล่มที่tage, Current, Thermocouples, Thermoresistances (PT100, Pt1000, Pt500, Ni100), Potentiometer, Rheostat |
| ประเภทเอาต์พุต | Isolated Analog Output (Voltage และปัจจุบัน) |
| แหล่งจ่ายไฟ | กระแสสลับ/กระแสตรง 85-265 โวลต์ |
| Sensor Power (2-wire) | 20 Vdc stabilized, 20mA max with short-circuit protection |
| การกำหนดค่า | DIP-switches, PC software, Handheld device |
| การแยกกัลวานิก | 3-way (Power supply // Input // Output) |
| Insulation (Supply to Output/Input) | 3750 Vac |
| Insulation (Output to Input) | 1500 Vac |
| Digital Contact | Relay (SPST), programmable as ALARM or STROBE |
| ขนาด | 5 x 1 x 4 นิ้ว (ประมาณ 127 x 25.4 x 101.6 มม.) |
| น้ำหนัก | 7.05 ออนซ์ (ประมาณ 200 กรัม) |
| ผู้ผลิต | เซเนก้า |
9. ข้อมูลการรับประกัน
Warranty terms and conditions for the Logicbus Z109REG2-H Universal Converter are provided by the manufacturer, Seneca, or your authorized reseller. Please refer to the documentation included with your purchase or contact your supplier for specific warranty details and duration.
10. การสนับสนุนด้านเทคนิค
For technical assistance, troubleshooting beyond the scope of this manual, or inquiries regarding product functionality, please contact your Logicbus supplier or the manufacturer, Seneca. Have your product model number (Z109REG2-H) and any relevant error messages or symptoms ready when contacting support.
