คู่มือการใช้งานเครื่องจ่ายอากาศอเนกประสงค์ HornBlasters 228H ขนาด 2 แกลลอน แรงดัน 150 PSI

1. บทนำ

This manual provides comprehensive instructions for the installation, operation, and maintenance of your HornBlasters 228H 2-Gallon 150 PSI All-In-One Air Source Unit. This 12-volt system is designed to provide a reliable air supply for various applications, including powering air horns, inflating tires, and operating small air tools. Please read this manual thoroughly before installation and use to ensure proper function and safety.

2. ข้อมูลด้านความปลอดภัย

คำเตือน: ผลิตภัณฑ์นี้อาจทำให้คุณสัมผัสสารเคมีต่างๆ รวมถึงตะกั่ว ซึ่งรัฐแคลิฟอร์เนียทราบว่าก่อให้เกิดมะเร็งและข้อบกพร่องแต่กำเนิดหรืออันตรายต่อระบบสืบพันธุ์อื่นๆ หากต้องการข้อมูลเพิ่มเติม โปรดไปที่ www.P65Warnings.ca.gov.

• Always wear appropriate eye protection during installation and operation.
• Ensure the vehicle's battery is disconnected before performing any electrical work.
• ห้ามเกินแรงดันใช้งานสูงสุด 150 PSI
• Regularly inspect all air lines and connections for leaks or damage.
• เก็บมือและเสื้อผ้าให้ห่างจากชิ้นส่วนที่กำลังเคลื่อนไหวในระหว่างการทำงาน
• ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอขณะใช้งานคอมเพรสเซอร์

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง:

• AC-2 Air Compressor
• 2-Gallon Air Tank
• 110/150 PSI Pressure Switch
• Necessary Fittings & Hardware
• ชุดดำน้ำ

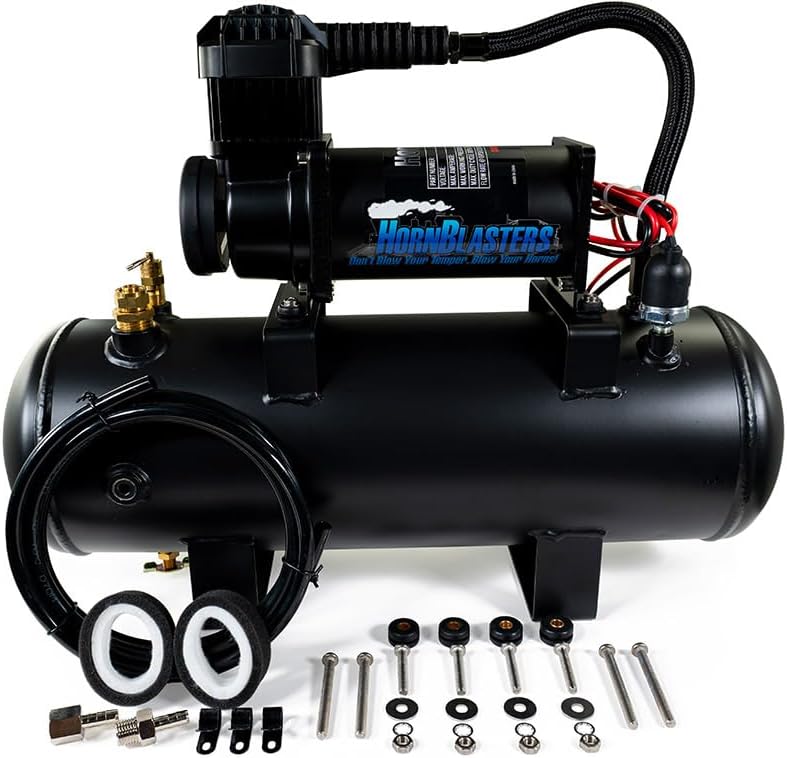

รูปที่ 1: HornBlasters 228H Air Source Unit and all included components, including the compressor, tank, fittings, and snorkel kit.

4. สินค้าหมดview

The HornBlasters 228H is an all-in-one air source unit designed for robust performance in 12-volt vehicle applications. It features a 2-gallon air tank and a heavy-duty compressor capable of reaching 150 PSI. The unit is pre-wired and pre-plumbed for simplified installation.

รูปที่ 2: The HornBlasters 228H All-In-One Air Source Unit, showcasing the integrated compressor and 2-gallon air tank.

คุณสมบัติหลัก:

• Extended Honking Capacity: The 2-gallon tank provides at least 5 seconds of continuous air horn operation.
• การกู้คืนอย่างรวดเร็ว: Approximately 60 seconds recovery time ensures readiness for repeated use.
• การติดตั้งที่ใช้งานง่าย: Pre-wired and pre-plumbed design with all necessary fittings and pressure switch included.
• Enhanced Durability & Weather-Resistant: Includes a Snorkel Kit for improved performance in various outdoor conditions.
• ฟังก์ชันการใช้งานหลากหลาย: Two additional 1/4" NPT ports allow connection of other air accessories for tire inflation or small air tools.

รูปที่ 3: รายละเอียด view of the compressor component of the HornBlasters 228H unit, showing electrical connections and air intake.

5. การตั้งค่าและการติดตั้ง

The HornBlasters 228H unit is designed for straightforward installation due to its pre-wired and pre-plumbed configuration. It operates on a 12-volt electrical system and draws 22 Amps.

ขั้นตอนการติดตั้ง:

1. การติดตั้ง: Select a secure, dry, and well-ventilated location in your vehicle for mounting the air source unit. Ensure the unit is mounted horizontally to allow for proper drainage. Use the provided hardware to firmly secure the unit.
2. การเชื่อมต่อไฟฟ้า: Connect the unit to a 12-volt power source. The unit is pre-wired; connect the positive wire (typically red) to a fused 12V power supply capable of handling 22 Amps, and the negative wire (typically black) to a solid chassis ground. Ensure all connections are secure and insulated.
3. การเชื่อมต่อสายการบิน: The unit comes pre-plumbed with a pressure switch. Connect your air horn or other air accessories to one of the two available 1/4" NPT ports on the tank. Use appropriate thread sealant on all NPT fittings to prevent leaks.
4. Snorkel Kit Installation: If operating in dusty or wet environments, install the included Snorkel Kit to protect the compressor's air intake. Follow the instructions provided with the Snorkel Kit for proper installation.
5. Drain Cock: Ensure the drain cock at the bottom of the tank is accessible for regular moisture drainage.

รูปที่ 4: Dimensional diagram of the HornBlasters 228H unit, highlighting the safety blow-off valve, pressure switch, and drain cock. Dimensions are approximately 19"L x 6.25"W x 14.5"H.

6. การดำเนินการ

Once properly installed, the HornBlasters 228H unit will automatically maintain air pressure within the tank between 110 PSI and 150 PSI via the integrated pressure switch. The compressor will activate when pressure drops to 110 PSI and shut off when it reaches 150 PSI.

Using the Air Source:

• For Air Horns: Activate your air horn as desired. The 2-gallon tank provides sufficient volume for approximately 5 seconds of continuous honking. The compressor will automatically replenish the air supply within about 60 seconds.
• For Tire Inflation/Air Tools: Connect your tire inflator or small air tool to one of the 1/4" NPT ports. Monitor the pressure using a separate gauge if precise pressure is required for the application.

7. การบำรุงรักษา

Regular maintenance ensures the longevity and reliable performance of your air source unit.

• ระบายความชื้น: Periodically open the drain cock at the bottom of the air tank to release any accumulated moisture. This prevents rust and corrosion inside the tank. Frequency depends on humidity and usage, but generally, once a month is recommended.
• Inspect Air Lines and Fittings: Regularly check all air lines, connections, and fittings for leaks, cracks, or damage. Repair or replace as necessary.
• ทำความสะอาดคอมเพรสเซอร์: Keep the compressor unit clean and free of dirt and debris to ensure proper cooling and operation. If a Snorkel Kit is installed, ensure its filter is clean.
• การเชื่อมต่อไฟฟ้า: Verify that all electrical connections remain tight and free of corrosion.

8 การแก้ไขปัญหา

โปรดดูตารางต่อไปนี้เพื่อดูปัญหาทั่วไปและวิธีแก้ไขที่เป็นไปได้

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

For warranty information, technical support, or replacement parts, please contact HornBlasters directly. Refer to the official HornBlasters website or your purchase documentation for current contact details and warranty terms.

HornBlasters Customer Service: กรุณาเข้าเยี่ยมชม www.hornblasters.com สำหรับแหล่งข้อมูลสนับสนุน
