RockJam DDMESH500 Electric Mesh Head Drum Kit User Manual

1. บทนำ

This manual provides comprehensive instructions for the RockJam DDMESH500 Electric Mesh Head Drum Kit. It covers assembly, operation, maintenance, and troubleshooting to ensure optimal performance and longevity of your instrument. Please read this manual thoroughly before using the drum kit.

2. การติดตั้งและการประกอบ

The RockJam DDMESH500 drum kit is designed for straightforward assembly. The main rack structure is pre-assembled, requiring only the unfolding of arms, attachment of feet, and mounting of individual components.

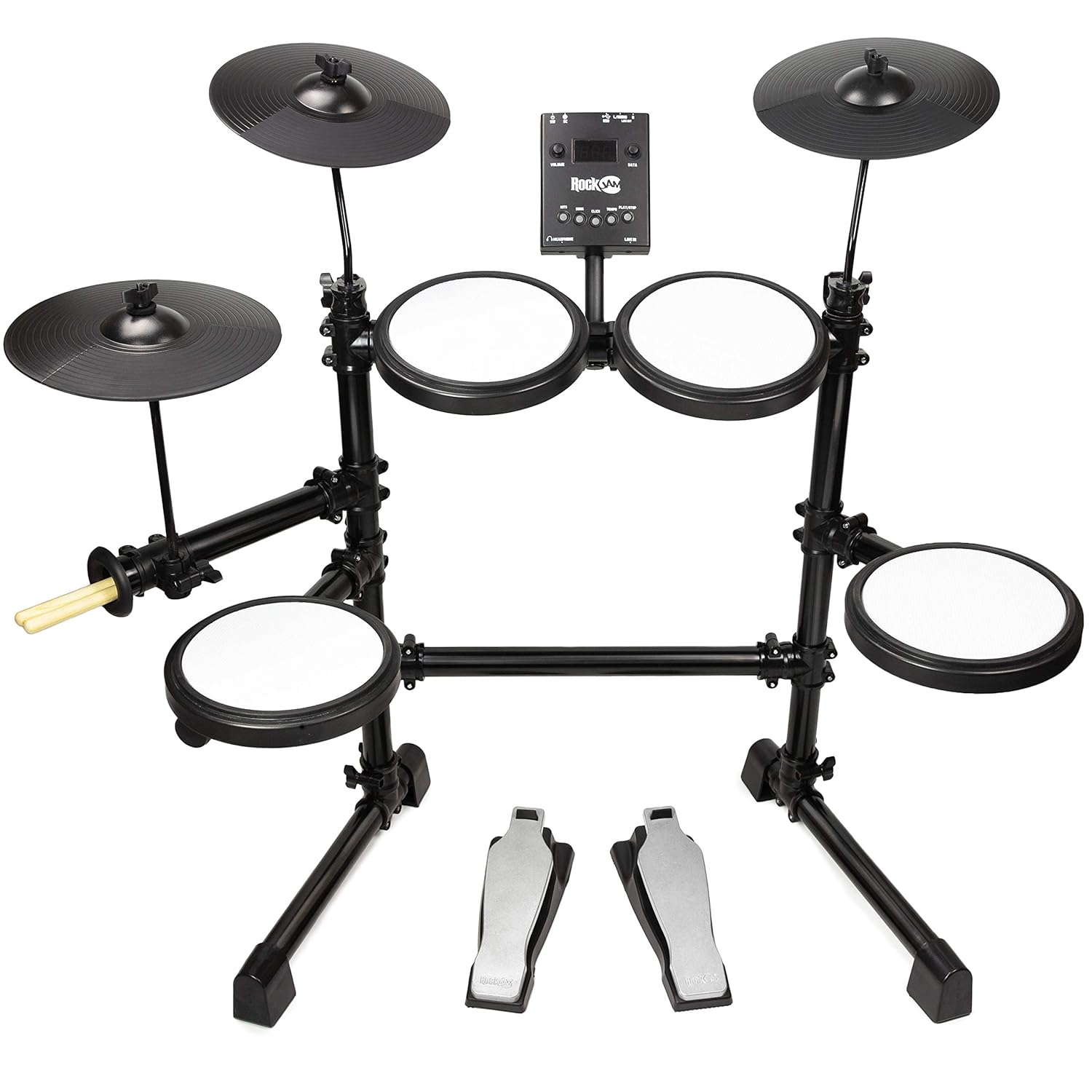

รูปที่ 2.1: Fully assembled RockJam DDMESH500 Electric Mesh Head Drum Kit, showcasing the mesh pads, cymbals, drum module, and pedals.

2.1 การแกะกล่องและการระบุชิ้นส่วน

Carefully unpack all components from the box. Verify that all parts listed in the packing list are present. A tuning key is included for minor adjustments.

2.2 Rack Assembly

1. Unfold the pre-assembled rack arms to their extended positions.
2. Insert the rack into the provided feet, ensuring a stable base.

2.3 Pad and Cymbal Mounting

1. Attach the cymbal holders to the rack and then mount the cymbals.
2. Mount the drum module onto its designated position on the rack.
3. Position the mesh head pads (snare and toms) and rubber tom pads onto their respective mounts.

2.4 Pedal Placement

Place the bass drum pedal and hi-hat control pedal on the floor in comfortable playing positions.

2.5 การเดินสาย

Connect all pads, cymbals, and pedals to the drum module using the provided cables. Ensure each connection is secure and corresponds to the correct input on the module.

3. คู่มือการใช้งาน

The RockJam DDMESH500 module offers various features for an enhanced drumming experience.

รูปที่ 3.1: รายละเอียด view of the RockJam DDMESH500 drum module, showing controls and input/output ports.

3.1 Drum Module Functions

• เสียง: The module includes 30 authentic drum kit voices. Use the 'KITS' button to cycle through different drum sounds.
• เพลงเดโม่: Multiple demo songs are available for practice or enjoyment. Use the 'SONG' button to select and play demo tracks.
• Click/Metronome: A built-in metronome ('CLICK' button) assists with timing practice.
• การควบคุมจังหวะ: Adjust the tempo of demo songs or the metronome using the 'TEMPO' controls.
• การควบคุมระดับเสียง: Use the 'VOLUME' knob to adjust the overall output level.
• สายข้อมูล: The 'DATA' dial is used for navigating menus and adjusting parameters.

3.2 การเชื่อมต่อ

• ยูเอสบีออก: Connect to a computer for MIDI data transmission, allowing use with digital audio workstations (DAWs) or virtual instruments.
• AUX ใน: เชื่อมต่ออุปกรณ์เสียงภายนอก (เช่น สมาร์ทโฟน เครื่องเล่น MP3) เพื่อเล่นไปพร้อมกับเพลงโปรดของคุณ
• พอร์ตหูฟัง: For private practice, connect headphones to this port.
• MIDI ออก: Connect to other MIDI-compatible devices.
• Line Out (L/MONO, R): เชื่อมต่อกับ amplifier, mixer, or recording interface for external sound output.

3.3 แผ่นกลองและฉาบ

รูปที่ 3.2: A single mesh head drum pad, offering a realistic playing feel.

• Mesh Head Pads: The kit features velocity-sensitive mesh head pads for the snare (8-inch) and toms (8-inch), providing a natural and responsive playing feel.
• Rubber Toms: Three additional rubber tom pads are included.
• ฉาบ: The kit includes 10-inch cymbals (hi-hat, crash, ride). The crash and ride cymbals may feature a choke function, allowing you to mute the sound by grabbing the edge after striking.

รูปที่ 3.3: รายละเอียด view of one of the 10-inch cymbals.

3.4 คันเหยียบ

รูปที่ 3.4: The bass drum and hi-hat control pedals.

• แป้นเหยียบกลองเบส: Controls the bass drum sound.
• Hi-Hat Control Pedal: Controls the open, closed, and half-open states of the hi-hat cymbal.

4. การบำรุงรักษา

Proper maintenance ensures the longevity and optimal performance of your drum kit.

• การทำความสะอาด: Use a soft, dry cloth to wipe down the pads, cymbals, module, and rack. Avoid abrasive cleaners or solvents.
• พื้นที่จัดเก็บ: When not in use, store the drum kit in a dry environment away from direct sunlight and extreme temperatures. The kit can be folded for compact storage.
• การจัดการสายเคเบิล: Ensure cables are not kinked or strained. Secure them with cable ties if necessary to prevent damage.
• การดูแลแผ่นรอง: Avoid striking the mesh pads with excessive force or sharp objects, as this can damage the mesh.

5 การแก้ไขปัญหา

If you encounter issues with your RockJam DDMESH500, refer to the following common troubleshooting steps.

• ไม่มีเสียง:
  • Check all cable connections between pads, cymbals, pedals, and the module.
  • ตรวจสอบให้แน่ใจว่าได้เสียบอะแดปเตอร์แปลงไฟแน่นสนิทและเปิดใช้งานโมดูลแล้ว
  • Verify the master volume on the module is turned up.
  • If using headphones or external speakers, ensure they are properly connected and their volume is adjusted.
• การตอบสนองของแผ่นรองไม่สม่ำเสมอ:
  • ตรวจสอบการเชื่อมต่อสายเคเบิลให้ตรงกับแผ่นรองหรือฉาบแต่ละชิ้น
  • ตรวจสอบให้แน่ใจว่าแผ่นรองติดแน่นและไม่หลวม
  • Adjust sensitivity settings on the module if available (refer to module-specific advanced settings).
• โมดูลไม่เปิดเครื่อง:
  • Confirm the power adapter is correctly plugged into both the module and a working power outlet.
  • ลองใช้เต้ารับไฟอื่น

6. ข้อมูลจำเพาะ

7. ข้อมูลการรับประกัน

The RockJam DDMESH500 Electric Mesh Head Drum Kit comes with a รับประกัน 1 ปี from the date of purchase. This warranty covers manufacturing defects under normal use. Please retain your proof of purchase for warranty claims. For specific terms and conditions, refer to the warranty card included with your product or contact RockJam customer support.

8. การสนับสนุน

For further assistance, technical support, or inquiries regarding your RockJam DDMESH500 Electric Mesh Head Drum Kit, please visit the official RockJam webหรือติดต่อฝ่ายบริการลูกค้า ข้อมูลการติดต่อมักจะอยู่บนบรรจุภัณฑ์ของผลิตภัณฑ์หรือเว็บไซต์ของผู้ผลิต webเว็บไซต์.
