การแนะนำ
This manual provides detailed instructions for the setup, operation, and maintenance of your Zebronics ZEB-BT6860RUCF 5.1 Channel Multimedia Speaker System. Please read this manual thoroughly before using the product to ensure proper functionality and to maximize your audio experience.
เนื้อหาแพ็คเกจ
ตรวจสอบว่ารายการทั้งหมดที่ระบุไว้ด้านล่างนี้รวมอยู่ในแพ็คเกจของคุณ:
- 1 x ยูนิตซับวูฟเฟอร์
- 5 x Satellite Speaker Units
- 1 x รีโมทคอนโทรล
- Audio Cables (AUX, RCA)
- คู่มือการใช้งาน
สินค้าเกินview
Image: The complete Zebronics ZEB-BT6860RUCF 5.1 speaker system, including the subwoofer, five satellite speakers, and the remote control.
Image: Close-up of the subwoofer's front panel, illustrating the 'Input', 'Previous', 'Next', 'Play', 'Volume' controls, along with the SD/MMC card slot and USB port.

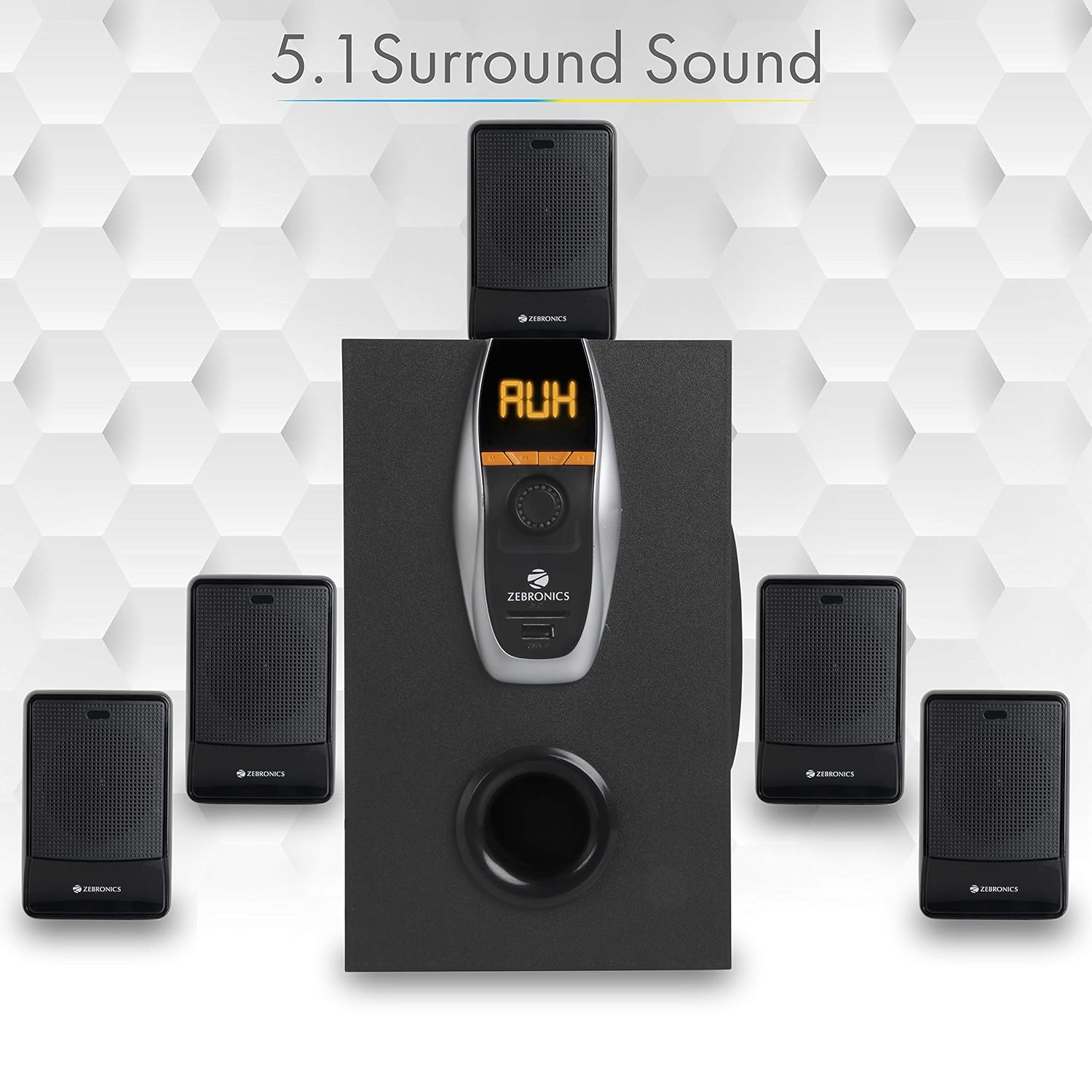

Image: A visual representation of the recommended 5.1 surround sound speaker setup, showing the central subwoofer and the five satellite speakers positioned for optimal audio distribution.
ภาพ: รายละเอียด view of the subwoofer, highlighting its wooden enclosure design, which contributes to sound quality.
Image: The rear panel of the subwoofer, showing the various input and output ports, including Stereo Input, 5.1 Input, Satellite Output terminals, and the main Power Switch.
Image: A diagram illustrating the physical dimensions of the subwoofer unit: 160 mm (Width), 240 mm (Depth), and 277 mm (Height).
คำแนะนำการตั้งค่า
- ตำแหน่งลำโพง: Position the subwoofer centrally. Place the five satellite speakers around your listening area for optimal 5.1 surround sound. Refer to the 5.1 Surround Sound Speaker Placement image for guidance.
- เชื่อมต่อลำโพงดาวเทียม: Connect each of the five satellite speakers to the corresponding output terminals on the rear panel of the subwoofer. Ensure correct polarity (positive to positive, negative to negative).
- การเชื่อมต่อไฟฟ้า: Connect the power cable to the subwoofer and then plug it into a suitable power outlet.
- การเชื่อมต่อแหล่งกำเนิดเสียง:
- For 5.1 Input: Use the provided RCA cables to connect your 5.1 channel audio source (e.g., DVD player, compatible TV) to the 5.1 Input ports on the subwoofer's rear panel.
- For Stereo/AUX Input: Use a 3.5mm to RCA cable to connect your stereo audio source (e.g., computer, laptop, MP3 player) to the Stereo Input (AUX) ports on the subwoofer's rear panel.
- เปิดเครื่อง: Flip the power switch on the rear panel of the subwoofer to the 'ON' position. The front display will illuminate.
คำแนะนำการใช้งาน
แผงควบคุมด้านหน้า
The subwoofer's front panel features controls for various functions:
- ป้อนข้อมูล: Press to cycle through input modes (Bluetooth, USB, SD, AUX, FM).
- ก่อนหน้า: Short press for previous track/station. Long press for fast rewind (USB/SD).
- ต่อไป: Short press for next track/station. Long press for fast forward (USB/SD).
- เล่น/หยุดชั่วคราว: Play or pause audio playback. In FM mode, long press to auto-scan and save stations.
- ปุ่มปรับระดับเสียง: หมุนเพื่อปรับระดับเสียงหลัก
- พอร์ต USB: Insert a USB flash drive for MP3 playback.
- ช่องเสียบการ์ด SD/MMC: Insert an SD or MMC card for MP3 playback.
ฟังก์ชั่นการควบคุมระยะไกล
The included remote control provides convenient access to all speaker functions:
- พลัง: Turn the speaker system On/Off.
- โหมด: Select input source (BT/USB/SD/AUX/FM).
- ระดับเสียง +/-: ปรับระดับเสียงหลัก
- ปิดเสียง: ปิดเสียงหรือเปิดเสียง
- เล่น/หยุดชั่วคราว: ควบคุมการเล่น
- ก่อนหน้าถัดไป: Navigate tracks or FM stations.
- EQ: Select equalizer presets (if available).
- แป้นตัวเลข: Direct track selection (USB/SD) or FM station input.
การใช้งานบลูทูธ
- เปิดระบบลำโพง
- Press the 'Input' button on the front panel or 'Mode' button on the remote until 'BT' mode is selected. The display will show 'BT' and a pairing indicator will flash.
- Enable Bluetooth on your mobile device or computer and search for available devices.
- Select 'ZEB-BT6860RUCF' from the list of devices.
- เมื่อจับคู่เสร็จแล้ว ลำโพงจะยืนยันการเชื่อมต่อ และคุณสามารถเริ่มเล่นเสียงจากอุปกรณ์ของคุณได้
การทำงานของการ์ด USB/SD
- Insert a USB flash drive or SD/MMC card (up to 32GB) containing MP3 audio fileเสียบอุปกรณ์เข้ากับพอร์ต/ช่องเสียบที่เกี่ยวข้องบนแผงด้านหน้า
- The speaker system will automatically switch to USB or SD mode and begin playing the first track. If not, press the 'Input' or 'Mode' button to select the correct source.
- Use the 'Previous', 'Next', and 'Play/Pause' buttons on the front panel or remote control to manage playback.
การทำงานของอินพุต AUX
- Connect your audio source to the AUX input ports on the rear panel using an appropriate audio cable.
- Press the 'Input' button on the front panel or 'Mode' button on the remote until 'AUX' mode is selected.
- เล่นไฟล์เสียงจากอุปกรณ์ที่เชื่อมต่อของคุณ
การทำงานของวิทยุ FM
- Press the 'Input' button on the front panel or 'Mode' button on the remote until 'FM' mode is selected.
- To auto-scan and save available FM stations, long press the 'Play/Pause' button on the front panel or remote control. The system will scan and store stations automatically.
- Use the 'Previous' and 'Next' buttons to navigate through the saved FM stations.
การซ่อมบำรุง
- การทำความสะอาด: ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดพื้นผิวลำโพง ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน แว็กซ์ หรือตัวทำละลาย
- การระบายอากาศ : Ensure the subwoofer and satellite speakers have adequate ventilation. Do not block any ventilation openings.
- สิ่งแวดล้อม: Avoid exposing the speaker system to direct sunlight, extreme temperatures, high humidity, or dusty environments.
- หมดแรง: Always power off the system and unplug it from the power outlet before cleaning or if it will be unused for an extended period.
การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | ไม่ได้เสียบสายไฟ; ปิดสวิตช์ไฟ; ปลั๊กไฟชำรุด | Ensure power cable is securely connected. Turn the power switch ON. Test the power outlet with another device. |
| ไม่มีเสียง | Volume too low; Incorrect input mode; Audio cables loose/faulty; Mute activated. | Increase volume. Select correct input mode. Check audio cable connections. Deactivate mute function. |
| บลูทูธไม่เชื่อมต่อ | Speaker not in BT mode; Device Bluetooth off; Already connected to another device; Interference. | Ensure speaker is in BT mode. Turn on device Bluetooth. Disconnect from other devices. Move closer to the speaker. |
| ปัญหาการเล่น USB/SD | ไม่ถูกต้อง file รูปแบบ; เสียหาย files; USB/SD card not inserted correctly; Max memory size exceeded. | ทำให้มั่นใจ files are MP3 format. Check for corrupted files. Reinsert USB/SD card. Use cards up to 32GB. |
| รีโมตคอนโทรลไม่ทำงาน | แบตเตอรี่หมด; มีสิ่งกีดขวาง; เซ็นเซอร์ระยะไกลถูกปิดกั้น | Replace remote control batteries. Remove any obstructions between remote and speaker. Ensure remote sensor on subwoofer is clear. |
| การรับสัญญาณ FM ไม่ดี | สัญญาณอ่อน; เสาอากาศไม่ได้ยืดออก | Extend the FM antenna fully. Try repositioning the antenna or the speaker system for better signal. |
ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| กำลังขับรวม (RMS) | 70 วัตต์ |
| กำลังขับซับวูฟเฟอร์ | 40 วัตต์ |
| กำลังขับผ่านดาวเทียม | 6 วัตต์ x 5 |
| การตอบสนองความถี่ | 35Hz - 20KHz |
| ความไวต่อความรู้สึก | 600mV |
| เวอร์ชันบลูทูธ | 2.1 + EDR |
| USB/SD Max. Memory Size | 32GB |
| ยูเอสบี/เอสดี File รูปแบบการสนับสนุน | เอ็มพี 3 |
| ตัวเลือกการเชื่อมต่อ | Bluetooth, USB, SD/MMC, AUX, FM |
| อุปกรณ์ที่รองรับ | Desktop, Laptop, MP3 Player, DVD Players, Televisions |
| ขนาดของซับวูฟเฟอร์ (ลึก x กว้าง x สูง) | 35D x 39W x 45H Centimeters (Product Dimensions) |
| น้ำหนักสินค้า | 5.4 กก. |
| การใช้พลังงาน | 45วัตต์ |
| วิธีการควบคุม | รีโมทคอนโทรล, ปุ่มบนตัวเครื่อง |
| ประเทศต้นกำเนิด | จีน |
การรับประกันและการสนับสนุน
Your Zebronics ZEB-BT6860RUCF Multimedia Speaker System comes with a 1-year carry-in warranty to the service center from the date of purchase. Please retain your purchase receipt for warranty claims.
For technical support, service, or warranty inquiries, please contact Zebronics customer service. Refer to the official Zebronics webไซต์หรือบรรจุภัณฑ์ผลิตภัณฑ์ของคุณเพื่อรับข้อมูลติดต่อล่าสุด
ผู้นำเข้า: ZEBRONICS INDIA PVT LTD, NO : 118, POONAMMALE HIGH ROAD , VEPERY
