1. ข้อมูลด้านความปลอดภัย
Always read and understand all safety warnings and instructions before operating this air impact wrench. Failure to follow these warnings and instructions may result in serious injury.
- อุปกรณ์ป้องกันส่วนบุคคล (PPE): Always wear appropriate eye protection (safety glasses or goggles), hearing protection (earplugs or earmuffs), and hand protection (gloves) when operating the tool.
- เครื่องจ่ายอากาศ: Ensure the air supply is clean, dry, and regulated to the specified pressure. Do not exceed the maximum recommended air pressure. Disconnect the air supply before changing accessories, performing maintenance, or when the tool is not in use.
- พื้นที่ทำงาน : Keep the work area clean, well-lit, and free of obstructions. Do not operate the tool in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust.
- ชิ้นงานที่ปลอดภัย: Always secure the workpiece before operating the tool. Do not hold the workpiece by hand.
- การจับที่ถูกต้อง: จับเครื่องมือให้แน่นและเตรียมรับแรงบิดที่เกิดขึ้นอย่างฉับพลัน
- เครื่องมือตรวจสอบ: Before each use, inspect the tool for any damage, loose parts, or wear. Do not use a damaged tool.
2. สินค้าหมดview
The Chicago Pneumatic CP7763D-6 is a robust 3/4-inch air impact wrench designed for industrial repair and assembly tasks, including general maintenance and tire changing. It features a 6-inch extended anvil and a D-handle for enhanced control and reach.
ด้านหน้า view of the Chicago Pneumatic CP7763D-6 Air Impact Wrench, highlighting its D-handle and extended anvil design.

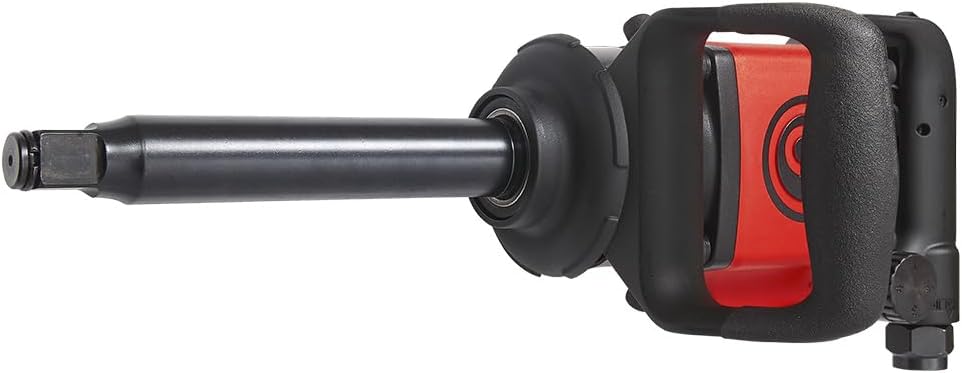

ด้านข้าง view of the CP7763D-6, showing the composite housing and the air inlet connection.
คุณสมบัติหลัก:
- กลไกการกระแทกแบบค้อนคู่: Provides high durability and powerful torque output for demanding bolting and unbolting applications.
- Composite Housing: Contributes to a lightweight and compact design, enhancing user comfort during extended operation.
- 6-inch Extended Anvil: Offers increased reach for fasteners in recessed or hard-to-access areas.
- ดีไซน์ด้ามจับรูปตัว D: Ergonomic handle provides a secure and comfortable grip, improving control.
- Intuitive Forward/Reverse Lever: Allows for easy and quick direction changes.
- ตัวควบคุมกำลังไฟ: Enables controlled approach to fastening tasks by adjusting power output.
3. การตั้งค่า
การเชื่อมต่อระบบจ่ายอากาศ:
- Ensure the air compressor is turned off and depressurized.
- Apply thread sealant tape to the male threads of the air inlet fitting on the impact wrench.
- Connect a suitable air hose (minimum 3/8-inch inner diameter recommended) to the air inlet fitting.
- Connect the other end of the air hose to your air compressor's regulated output.
- Set the air pressure regulator on your compressor to the recommended operating pressure (typically 90 PSI / 6.2 bar). Refer to the specifications section for precise pressure requirements.
การหล่อลื่น:
Before initial use and daily thereafter, add a few drops of pneumatic tool oil into the air inlet of the tool. This helps lubricate the internal components and prolong the tool's lifespan.
4. คู่มือการใช้งาน
Selecting Direction (Forward/Reverse):
The CP7763D-6 is equipped with an intuitive forward/reverse lever. Locate the lever near the trigger. Move the lever to the desired position for either tightening (forward) or loosening (reverse) fasteners.
Adjusting Power Output:
The tool features a power regulator, typically a dial or knob, allowing you to adjust the torque output. For initial fastening or sensitive applications, start with a lower power setting and gradually increase as needed. For maximum torque, set the regulator to its highest setting.
การดำเนินการ:
- Ensure the correct size impact socket is securely attached to the 3/4-inch square drive anvil.
- Place the socket onto the fastener, ensuring it is fully engaged.
- With a firm grip on the D-handle, depress the trigger to begin operation.
- Apply steady pressure to the tool, keeping it aligned with the fastener.
- ปล่อยไกปืนเพื่อหยุดเครื่องมือ
5. การบำรุงรักษา
Regular maintenance is crucial for the longevity and optimal performance of your Chicago Pneumatic CP7763D-6 air impact wrench.
- การหล่อลื่นทุกวัน: Add 5-10 drops of high-quality pneumatic tool oil into the air inlet before each use, especially if the tool is used frequently. This lubricates the motor and impact mechanism.
- ตัวกรองอากาศ/ตัวควบคุมแรงดัน: Regularly check and clean the air filter on your air compressor and inline air filter/regulator units. A clogged filter can restrict airflow and reduce tool performance.
- อุปกรณ์ดักความชื้น: Drain any moisture from your air compressor tank and inline moisture traps daily to prevent water from entering the tool, which can cause corrosion.
- การทำความสะอาด: Keep the exterior of the tool clean and free of debris. Use a soft, dry cloth. Do not use harsh solvents that could damage the composite housing.
- การตรวจสอบทั่ง: Periodically inspect the 3/4-inch square drive anvil for wear or damage. Replace if necessary to ensure proper socket retention.
- สายยางและข้อต่อ: Check air hoses and fittings for leaks, cracks, or damage. Repair or replace as needed to maintain proper air pressure and flow.
6 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Tool does not operate or has low power | Insufficient air pressure or volume | Check air compressor pressure (ensure it's at least 90 PSI). Verify air hose diameter is adequate (minimum 3/8-inch). Check for kinks or leaks in the air hose. Ensure air filter/regulator is not clogged. |
| การใช้อากาศมากเกินไป | Internal wear or damage | Contact an authorized service center for inspection and repair. |
| เครื่องมือทำงานแต่ไม่มีผลกระทบ | Lack of lubrication; Worn impact mechanism | Add pneumatic tool oil to the air inlet. If problem persists, seek professional service. |
| แรงสั่นสะเทือนมากเกินไป | Worn bearings; Damaged anvil or socket | Inspect anvil and socket for damage. If tool vibration persists, professional service is required. |
7. ข้อมูลจำเพาะ
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| หมายเลขรุ่น | CP7763D-6 |
| ขนาดไดรฟ์ | 3/4 นิ้ว |
| Anvil Style | Extended Anvil w/ D-Handle (6-inch) |
| แรงบิดสูงสุด | 1300 ft. lbf / 1760 Nm |
| ความเร็วฟรี (RPM) | 6600 รอบต่อนาที |
| โหมดการทำงาน | นิวเมติกส์ |
| วัสดุ | คอมโพสิต |
| น้ำหนักสินค้า | 16 ปอนด์ |
| ความยาวสินค้า | 17.52 นิ้ว |
| ระดับเสียง | 98 เดซิเบล |
| ความดันอากาศที่แนะนำ | 90 PSI (6.2 บาร์) |
8. การรับประกันและการสนับสนุน
ข้อมูลการรับประกัน:
The Chicago Pneumatic CP7763D-6 Air Impact Wrench comes with a รับประกันจำกัด 1 ปีการรับประกันนี้ครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ โปรดเก็บหลักฐานการซื้อไว้เพื่อขอรับสิทธิ์การรับประกัน
For specific warranty terms and conditions, please refer to the documentation included with your product or visit the official Chicago Pneumatic webเว็บไซต์.
การสนับสนุนลูกค้า:
If you encounter any issues with your CP7763D-6 air impact wrench that cannot be resolved using the troubleshooting guide, or if you require technical assistance or parts, please contact Chicago Pneumatic customer support or an authorized service center. Contact information can typically be found on the manufacturer's webเว็บไซต์หรือในบรรจุภัณฑ์ของผลิตภัณฑ์
