1. บทนำ
This manual provides essential information for the safe and effective use of the Vimar 0R16004 1P 10 Ax Inverter. This grey electrical switch, part of the Vimar Idea series, is designed for civil electrical installations. It functions as a 1-pole, 10 Ampere inverter switch, suitable for controlling lighting circuits or other electrical loads. Its compact design (8.5 x 1.1 x 15 cm) and robust plastic construction ensure reliable performance within compatible Vimar civil series systems.

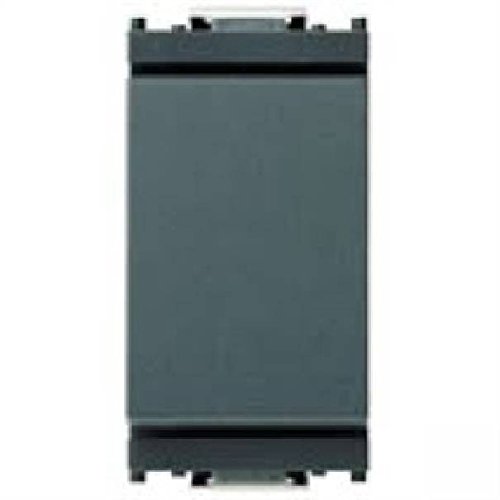

รูปที่ 1 : ด้านหน้า view of the Vimar 0R16004 1P 10 Ax Inverter. This image shows the grey faceplate of the electrical switch, designed for integration into Vimar Idea series modular systems.
2. การตั้งค่าและการติดตั้ง
2.1 ข้อควรระวังเพื่อความปลอดภัย
- ควรตัดกระแสไฟทุกครั้ง to the circuit at the main breaker or fuse box before beginning any installation or maintenance work. Failure to do so can result in serious injury or death.
- Installation should only be performed by a ช่างไฟฟ้าที่ผ่านการรับรอง or a competent person familiar with electrical wiring and local electrical codes.
- Ensure the product's specifications (voltage, current rating) are compatible with your electrical system. This device is rated for 10 Ampเอเรส
- ห้ามติดตั้งในที่เปียกหรืองamp locations unless the product is specifically rated for such environments.
- ใช้เครื่องมือป้องกันภัยส่วนบุคคล (PPE) ที่เหมาะสม เช่น ถุงมือฉนวน และแว่นตานิรภัย
2.2 ขั้นตอนการติดตั้ง
The Vimar 0R16004 inverter is designed for modular installation within the Vimar Idea series. It requires a compatible Vimar support frame and faceplate (not included) for proper mounting.
- เตรียมพื้นที่ติดตั้ง: Ensure the electrical box is clean and free of debris. Verify that the power to the circuit is OFF.
- ระบุสายไฟ: For an inverter switch (often used as a 2-way or 3-way switch), you will typically have a common wire and two traveler wires. Refer to your existing wiring or circuit diagram.
- เชื่อมต่อสายไฟ:
- Connect the common wire to the terminal marked 'L' or 'COM' on the switch.
- Connect the two traveler wires to the remaining two terminals. This switch uses screw terminals for secure connections.
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟทั้งหมดแน่นหนาและปลอดภัย
- เมานต์สวิตช์: Snap the Vimar 0R16004 module into the appropriate slot on the Vimar Idea support frame.
- ยึดเฟรมให้แน่น: Mount the support frame with the switch module into the electrical box using the provided screws.
- ติดแผ่นหน้า: Once the support frame is securely mounted, snap the Vimar Idea series faceplate over the switch module.
- คืนค่าพลัง: Carefully restore power to the circuit at the main breaker or fuse box.
- การดำเนินการทดสอบ: Test the switch to ensure it functions correctly (ON-OFF operation).
3. คู่มือการใช้งาน
The Vimar 0R16004 Inverter operates as a standard electrical switch with an ON-OFF function. It is designed to control a single electrical circuit.
- เพื่อเปิดอุปกรณ์ที่เชื่อมต่อหรือไฟ ON, press the switch rocker to the 'ON' position (typically the upper part of the rocker).
- เพื่อเปิดอุปกรณ์ที่เชื่อมต่อหรือไฟ ปิด, press the switch rocker to the 'OFF' position (typically the lower part of the rocker).
In a multi-way switching setup (e.g., controlling a light from two locations), toggling either inverter switch will change the state of the light (ON to OFF, or OFF to ON).
4. การบำรุงรักษา
The Vimar 0R16004 Inverter requires minimal maintenance. Regular inspection and cleaning can help ensure its longevity and proper function.
- การทำความสะอาด:
- Before cleaning, ensure power to the switch is disconnected at the main breaker.
- Wipe the surface of the switch and faceplate with a soft, dry, or slightly damp ผ้า.
- Do not use abrasive cleaners, solvents, or excessive moisture, as these can damage the plastic material or internal components.
- การตรวจสอบ:
- Periodically check the switch for any signs of physical damage, such as cracks, discoloration, or loose components.
- If any damage is observed, disconnect power and have the switch inspected and replaced by a qualified electrician.
- Ensure the switch operates smoothly without excessive force or sticking.
5 การแก้ไขปัญหา
If you experience issues with your Vimar 0R16004 Inverter, refer to the following table for common problems and solutions. Always ensure power is disconnected before inspecting wiring.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Light/Device does not turn ON/OFF. |
|
|
| สวิตช์รู้สึกหลวมหรือโยกเยก |
|
|
| Switch is hot to the touch. |
|
|
If the problem persists after attempting these solutions, contact a qualified electrician or Vimar customer support.
6. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 8.5 x 1.1 x 15 ซม. |
| น้ำหนัก | 20 กรัม |
| ผู้ผลิต | วิมาร์ |
| หมายเลขรุ่น | 0R16004 |
| โหมดการทำงาน | เปิดปิด |
| คะแนนปัจจุบัน | 10 ก |
| ประเภทการติดต่อ | ปิดปกติ |
| ยี่ห้อ | วิมาน |
| ประเภทเทอร์มินัล | สกรู |
| วัสดุ | Plastic (Housing), Phosphor Bronze (Contact) |
| ประเภทวงจร | 1-Way (Inverter/2-Way) |
| ประเภทตัวกระตุ้น | Piston (Rocker) |
7. การรับประกันและการสนับสนุน
7.1 ข้อมูลการรับประกัน
Vimar products are manufactured to high-quality standards. Specific warranty terms and conditions may vary by region and retailer. Please retain your proof of purchase for any warranty claims. For detailed warranty information, refer to the documentation provided with your purchase or visit the official Vimar webเว็บไซต์.
7.2 การสนับสนุนลูกค้า
For technical assistance, installation queries, or any other support needs regarding your Vimar 0R16004 Inverter, please contact Vimar customer service or your local authorized Vimar distributor. Contact information can typically be found on the Vimar official webไซต์หรือบนบรรจุภัณฑ์ผลิตภัณฑ์
วิมาร์ ออร์ลี Webเว็บไซต์: www.vimar.com (Please note: This is a generic link. Refer to your product packaging or Vimar's official site for region-specific contact details.)
