คู่มือผู้ใช้ Kramer VS-62HA 6x2 4K HDMI/Audio Automatic Matrix Switcher

1. บทนำ

Kramer VS-62HA เป็นสวิตเชอร์เมทริกซ์ 6x2 ประสิทธิภาพสูง ออกแบบมาสำหรับสัญญาณ HDMI 4K@60Hz (4:2:0) และสัญญาณเสียงอนาล็อก มีคุณสมบัติการสลับอัตโนมัติขั้นสูงและตัวเลือกการควบคุมที่หลากหลาย ทำให้เหมาะสำหรับสภาพแวดล้อม AV ระดับมืออาชีพต่างๆ อุปกรณ์นี้จะปรับจังหวะและปรับสมดุลสัญญาณ ทำให้สามารถกำหนดเส้นทางอินพุตทั้งหกไปยังเอาต์พุตทั้งสองได้พร้อมกัน หรือเลือกกำหนดเส้นทางไปยังเอาต์พุตใดเอาต์พุตหนึ่งก็ได้

คุณสมบัติเด่น ได้แก่ การรองรับความละเอียดสูงสุดถึง 4K@60Hz (4:2:0) และ WUXGA, การปฏิบัติตามมาตรฐาน HDCP และการรองรับ HDMI อย่างครอบคลุมสำหรับ 3D, Deep Color, xvColor, Lip Sync และรูปแบบเสียงต่างๆ เช่น Dolby TrueHD, Dolby Digital Plus, DTS-HD และ 7.1 PCM นอกจากนี้ VS-62HA ยังมีคุณสมบัติการบันทึก EDID, การสลับ AV อัตโนมัติขั้นสูง (เชื่อมต่อล่าสุดหรือลำดับความสำคัญ), การกำหนดเส้นทางเสียงอิสระ และฟังก์ชัน Step-In ผ่าน HDMI ที่ตั้งโปรแกรมได้

2. ข้อมูลด้านความปลอดภัย

โปรดอ่านและปฏิบัติตามคำแนะนำทั้งหมดอย่างระมัดระวังก่อนใช้งานอุปกรณ์นี้ เก็บคู่มือนี้ไว้เพื่อใช้อ้างอิงในอนาคต

• ตรวจสอบให้แน่ใจว่าอุปกรณ์เสียบเข้ากับเต้ารับไฟฟ้าที่มีสายดินแล้ว
• อย่าให้เครื่องโดนน้ำหรือความชื้นมากเกินไป
• หลีกเลี่ยงการวางอุปกรณ์ใกล้แหล่งความร้อนหรือแสงแดดโดยตรง
• อย่าเปิดอุปกรณ์casinก. ส่งต่อการบริการทั้งหมดให้กับบุคลากรที่มีคุณสมบัติเหมาะสม
• ใช้เฉพาะอะแดปเตอร์ไฟฟ้าที่มาพร้อมกับเครื่องเท่านั้น
• ถอดปลั๊กไฟก่อนทำความสะอาดหรือเคลื่อนย้ายอุปกรณ์

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:

• Kramer VS-62HA สวิตช์เมทริกซ์อัตโนมัติ 6x2 4K HDMI/Audio
• อะแดปเตอร์แปลงไฟ
• หูยึดแร็ค (สำหรับติดตั้งบนแร็ค)
• คู่มือผู้ใช้เล่มนี้

4. สินค้าหมดview

VS-62HA มีแผงควบคุมด้านหน้าที่ใช้งานง่ายสำหรับการควบคุมโดยตรง และแผงด้านหลังที่มีช่องต่อครบครัน

4.1 แผงด้านหน้า

รูปที่ 4.1: แผงด้านหน้าและด้านหลังของ Kramer VS-62HA ภาพด้านบนแสดงแผงด้านหน้าที่มีปุ่มเลือกอินพุต ปุ่มควบคุม EDID และปุ่มควบคุมเสียงอนาล็อก ภาพด้านล่างแสดงแผงด้านหลังที่มีอินพุต/เอาต์พุต HDMI อินพุต/เอาต์พุตเสียงอนาล็อก พอร์ตควบคุม (RS-232, อีเธอร์เน็ต) และช่องเสียบไฟ

แผงด้านหน้ามีปุ่มควบคุมที่ใช้งานง่ายสำหรับการเลือกอินพุต การจัดการ EDID และการปรับแต่งเสียงอนาล็อก นอกจากนี้ยังมีไฟ LED แสดงสถานะการทำงาน สถานะอินพุต และสถานะเอาต์พุต

• ปุ่มป้อนข้อมูล (1-6): เลือกแหล่งสัญญาณเข้า HDMI
• ปุ่ม TO OUT 1 / TO OUT 2: ส่งสัญญาณอินพุตที่เลือกไปยังเอาต์พุต 1 หรือเอาต์พุต 2
• ปุ่มปิด: ตัดการเชื่อมต่อกระแสไฟฟ้าขาเข้าออกจากกระแสไฟฟ้าขาออก
• การควบคุม EDID: ปุ่มสำหรับการจัดการ EDID (เช่น สำเนา EDID, ค่าเริ่มต้น EDID)
• การควบคุมเสียงแบบอนาล็อก: ฟังก์ชันเพิ่ม/ลดระดับเสียง ปิดเสียง และสลับตำแหน่ง สำหรับเอาต์พุตเสียงแบบอนาล็อก
• ปุ่มล็อค: ล็อกแผงควบคุมด้านหน้าเพื่อป้องกันการเปลี่ยนแปลงโดยไม่ตั้งใจ
• ปุ่มลวดลาย: เปิดใช้งานตัวสร้างรูปแบบทดสอบภายใน

4.2 แผงด้านหลัง

แผงด้านหลังมีพอร์ตที่จำเป็นทั้งหมดสำหรับการเชื่อมต่ออุปกรณ์แหล่งสัญญาณ จอแสดงผล และระบบควบคุมของคุณ

• ช่องต่อ HDMI (1-6): พอร์ต HDMI สำหรับเชื่อมต่ออุปกรณ์ต้นทาง
• เสียงเข้า (1-6): ช่องต่อสัญญาณเสียงอนาล็อก (แจ็ค 3.5 มม.) ที่ตรงกับช่องต่อ HDMI
• HDMI OUT (1-2): พอร์ต HDMI สำหรับเชื่อมต่อจอแสดงผล
• ช่องสัญญาณเสียงออก (1-2): พอร์ตเอาต์พุตเสียงอนาล็อกแบบบาลานซ์ (ขั้วต่อเทอร์มินัล)
• ไฟ LED แสดงสถานะรีโมท 1 / รีโมท 2: ตัวบ่งชี้สถานะการควบคุมระยะไกล
• การตั้งค่าสวิตช์ DIP: สำหรับการตั้งค่าเริ่มต้น
• รีโมท IR: ช่องรับสัญญาณอินฟราเรดสำหรับรีโมทคอนโทรล
• อาร์เอส-232: พอร์ตควบคุมแบบอนุกรมสำหรับการเชื่อมต่อกับระบบควบคุม
• อีเธอร์เน็ต: พอร์ต RJ-45 สำหรับควบคุมเครือข่ายและอัปเดตเฟิร์มแวร์
• ปุ่มโปรแกรม: สำหรับการอัพเดตเฟิร์มแวร์
• ปุ่มรีเซ็ต: รีเซ็ตอุปกรณ์
• กำลังไฟฟ้าเข้า: สำหรับเชื่อมต่ออะแดปเตอร์แปลงไฟภายนอก

5. การตั้งค่าและการติดตั้ง

ทำตามขั้นตอนเหล่านี้เพื่อตั้งค่าตัวสลับสัญญาณเมทริกซ์ Kramer VS-62HA ของคุณ

5.1 การเชื่อมต่อ VS-62HA

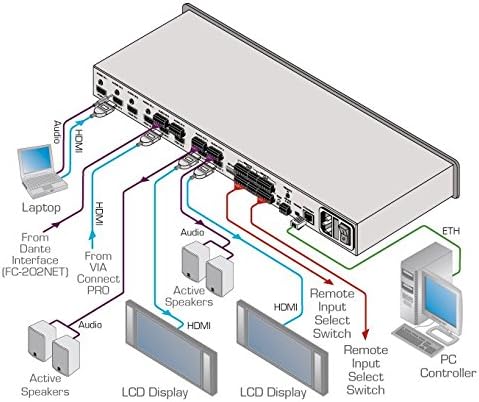

รูปที่ 5.1: แผนภาพการเชื่อมต่อทั่วไปสำหรับ Kramer VS-62HA แผนภาพนี้แสดงวิธีการเชื่อมต่อแหล่งสัญญาณ HDMI และสัญญาณเสียงต่างๆ (แล็ปท็อป, VIA Connect PRO, อินเทอร์เฟซ Dante) เข้ากับอินพุต และวิธีการเชื่อมต่อจอแสดงผล (จอ LCD) และลำโพงแบบแอคทีฟเข้ากับเอาต์พุต นอกจากนี้ยังแสดงการเชื่อมต่อสำหรับสวิตช์เลือกอินพุตระยะไกลและตัวควบคุมพีซีผ่านทางอีเธอร์เน็ต

1. ปิดอุปกรณ์ทั้งหมด: ก่อนทำการเชื่อมต่อใดๆ โปรดตรวจสอบให้แน่ใจว่าอุปกรณ์ทั้งหมด รวมถึง VS-62HA ปิดอยู่
2. เชื่อมต่อแหล่งสัญญาณ HDMI: เชื่อมต่ออุปกรณ์ต้นทาง HDMI ของคุณ (เช่น เครื่องเล่น Blu-ray, คอมพิวเตอร์, เครื่องเล่นมีเดียสตรีมมิ่ง) เข้ากับพอร์ต HDMI IN 1-6 ที่แผงด้านหลังโดยใช้สาย HDMI คุณภาพสูง
3. เชื่อมต่อแหล่งสัญญาณเสียงอนาล็อก (ไม่จำเป็น): หากใช้ระบบเสียงอนาล็อก ให้เชื่อมต่อแหล่งสัญญาณเสียงอนาล็อกเข้ากับพอร์ต AUDIO IN 1-6 ที่ตรงกัน
4. เชื่อมต่อจอแสดงผล HDMI: เชื่อมต่ออุปกรณ์แสดงผล HDMI (เช่น ทีวี โปรเจ็กเตอร์ จอมอนิเตอร์) เข้ากับพอร์ต HDMI OUT 1-2 ที่แผงด้านหลัง
5. เชื่อมต่อเอาต์พุตเสียงอนาล็อก: เชื่อมต่อเครื่องรับสัญญาณเสียงหรือลำโพงแอคทีฟเข้ากับขั้วต่อเทอร์มินัลบล็อก AUDIO OUT 1-2
6. เชื่อมต่อระบบควบคุม (ไม่บังคับ):
   • สำหรับการควบคุมผ่านพอร์ต RS-232 ให้เชื่อมต่อสายเคเบิลอนุกรมจากระบบควบคุมของคุณเข้ากับพอร์ต RS-232
   • สำหรับการควบคุมผ่านเครือข่าย ให้เชื่อมต่อสายอีเธอร์เน็ตจากสวิตช์/เราเตอร์เครือข่ายของคุณเข้ากับพอร์ตอีเธอร์เน็ต
7. เชื่อมต่อพลังงาน: เชื่อมต่ออะแดปเตอร์แปลงไฟที่ให้มากับช่องเสียบ POWER ที่แผงด้านหลัง จากนั้นเสียบอะแดปเตอร์เข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีสายดิน
8. เปิดเครื่อง: เปิดเครื่อง VS-62HA จากนั้นเปิดอุปกรณ์แหล่งสัญญาณและจอแสดงผลของคุณ

5.2 การติดตั้งบนแร็ค (ทางเลือก)

VS-62HA สามารถติดตั้งในแร็คอุปกรณ์มาตรฐานขนาด 19 นิ้วได้โดยใช้ขายึดแร็คที่ให้มา ติดตั้งขายึดแร็คเข้ากับด้านข้างของตัวเครื่องโดยใช้สกรูที่ให้มา จากนั้นยึดตัวเครื่องเข้ากับแร็คให้แน่น

6. การใช้งาน VS-62HA

VS-62HA สามารถใช้งานได้ผ่านแผงควบคุมด้านหน้า, RS-232, อีเธอร์เน็ต หรือรีโมทคอนโทรลอินฟราเรด

6.1 การทำงานของแผงด้านหน้า

• การเลือกอินพุต: กดหนึ่งใน of อินพุต ปุ่ม (1-6) เพื่อเลือกแหล่งที่มาที่ต้องการ
• เส้นทางเอาท์พุท: หลังจากเลือกอินพุตแล้ว ให้กด ถึง ออก 1 or ถึง ออก 2 เพื่อกำหนดเส้นทางอินพุตที่เลือกไปยังเอาต์พุตที่เกี่ยวข้อง คุณสามารถกำหนดเส้นทางอินพุตเดียวกันไปยังเอาต์พุตทั้งสองพร้อมกันได้
• การถอดสายเอาต์พุต: กดปุ่ม ปิด กดปุ่มสำหรับเอาต์พุตที่ต้องการเพื่อตัดการเชื่อมต่ออินพุตปัจจุบัน
• การควบคุมเสียงแบบอนาล็อก: ใช้ เล่ม+, ฉบับ-, MUTE, และ แลกเปลี่ยน ใช้ปุ่มต่างๆ ในส่วนควบคุมเสียงอนาล็อกเพื่อปรับระดับเสียงอนาล็อกที่ส่งออกมา
• การจัดการ EDID: ใช้ปุ่ม EDID เพื่อคัดลอก EDID จากจอแสดงผลที่เชื่อมต่ออยู่ หรือโหลด EDID เริ่มต้น โปรดดูคู่มือทางเทคนิคฉบับเต็มสำหรับการตั้งค่า EDID ขั้นสูง
• การควบคุมการล็อค: กดปุ่ม ล็อค กดปุ่มเพื่อปิดใช้งานการควบคุมที่แผงด้านหน้า กดอีกครั้งเพื่อปลดล็อก

6.2 การสลับอัตโนมัติ

VS-62HA รองรับระบบสลับสัญญาณอัตโนมัติขั้นสูง คุณสมบัตินี้ช่วยให้ตัวสลับสัญญาณสามารถสลับไปยังอินพุตที่เชื่อมต่อใหม่หรือใช้งานอยู่โดยอัตโนมัติตามกฎที่กำหนดไว้ล่วงหน้า (เช่น การเชื่อมต่อล่าสุด ลำดับความสำคัญ) สามารถกำหนดค่าได้ผ่านทาง web อินเทอร์เฟซหรือคำสั่ง RS-232

6.3 การควบคุมผ่าน RS-232 และอีเธอร์เน็ต

เพื่อการควบคุมขั้นสูงและการบูรณาการเข้ากับระบบ AV ขนาดใหญ่ VS-62HA สามารถควบคุมได้ผ่านคำสั่งอนุกรม RS-232 หรือผ่านเครือข่ายอีเธอร์เน็ตโดยใช้พอร์ตในตัว web อินเทอร์เฟซหรือซอฟต์แวร์ควบคุมของ Kramer โปรดดูที่ Kramer webเว็บไซต์สำหรับรายการคำสั่งโดยละเอียดและการดาวน์โหลดซอฟต์แวร์

7. การบำรุงรักษา

การบำรุงรักษาอย่างถูกต้องจะช่วยให้ VS-62HA ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

• การทำความสะอาด: ใช้ผ้าแห้งนุ่มเช็ดทำความสะอาดภายนอกตัวเครื่อง ห้ามใช้น้ำยาทำความสะอาดหรือสเปรย์กระป๋อง
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอรอบๆ เครื่อง อย่าปิดกั้นช่องระบายอากาศใดๆ
• อัพเดตเฟิร์มแวร์: ตรวจสอบอุปกรณ์อิเล็กทรอนิกส์ของเครเมอร์เป็นระยะ webเว็บไซต์นี้เป็นแหล่งอัปเดตเฟิร์มแวร์เพื่อให้มั่นใจว่าอุปกรณ์ของคุณมีฟีเจอร์ล่าสุดและการแก้ไขข้อบกพร่องต่างๆ โดยทั่วไปแล้ว การอัปเดตเฟิร์มแวร์สามารถทำได้ผ่านพอร์ตอีเธอร์เน็ต

8 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับ VS-62HA โปรดดูปัญหาและวิธีแก้ไขที่พบบ่อยต่อไปนี้:

หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายสนับสนุนด้านเทคนิคของ Kramer เพื่อขอความช่วยเหลือเพิ่มเติม

9. ข้อมูลจำเพาะ

ข้อมูลจำเพาะทางเทคนิคสำหรับ Kramer VS-62HA:

10. การรับประกันและการสนับสนุน

ผลิตภัณฑ์ของ Kramer มีการรับประกันมาตรฐาน สำหรับเงื่อนไขและข้อกำหนดการรับประกันโดยละเอียด โปรดดูบัตรรับประกันที่แนบมากับผลิตภัณฑ์ของคุณ หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Kramer Electronics webเว็บไซต์.

หากต้องการความช่วยเหลือด้านเทคนิค การแก้ไขปัญหา หรือสอบถามข้อมูลเกี่ยวกับบริการ โปรดติดต่อฝ่ายบริการลูกค้าของ Kramer ผ่านช่องทางอย่างเป็นทางการ webโปรดติดต่อเว็บไซต์หรือข้อมูลติดต่อที่ระบุไว้ในเอกสารผลิตภัณฑ์ของคุณ เมื่อติดต่อฝ่ายสนับสนุน โปรดเตรียมหมายเลขรุ่นผลิตภัณฑ์ (VS-62HA / FC-7) และหมายเลขซีเรียลให้พร้อม

บริษัท Kramer Electronics อย่างเป็นทางการ Webเว็บไซต์: www.kramerav.com
