Kuzco Lighting AT6510-BN Slate Outdoor LED Wall Lighting

การแนะนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your Kuzco Lighting AT6510-BN Slate Outdoor LED Wall Lighting fixture. Please read this manual thoroughly before beginning installation and retain it for future reference. This fixture is designed for outdoor use and features a durable aluminum and glass construction with an integrated LED light source.

ข้อมูลด้านความปลอดภัย

คำเตือน: เสี่ยงต่อการถูกไฟฟ้าช็อต โปรดตัดกระแสไฟที่กล่องฟิวส์หรือเบรกเกอร์ก่อนทำการติดตั้งหรือซ่อมบำรุง

• การเชื่อมต่อไฟฟ้าทั้งหมดต้องเป็นไปตามมาตรฐานรหัสไฟฟ้าท้องถิ่นและแห่งชาติ (NEC)
• ปรึกษาช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมหากคุณไม่แน่ใจเกี่ยวกับกระบวนการติดตั้ง
• ตรวจสอบให้แน่ใจว่าอุปกรณ์ต่อลงดินถูกต้อง
• Do not install this fixture on surfaces that are not structurally sound.
• ห้ามพยายามดัดแปลงอุปกรณ์ติดตั้ง การดัดแปลงใดๆ อาจทำให้การรับประกันเป็นโมฆะและก่อให้เกิดอันตรายด้านความปลอดภัย
• This fixture is wet-rated, suitable for outdoor use.
• The integrated LED is not replaceable. Do not attempt to open the LED module.

เนื้อหาแพ็คเกจ

ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง

• LED Wall Sconce Fixture (Model AT6510-BN)
• ชุดฮาร์ดแวร์สำหรับติดตั้ง (สกรู, น็อตยึดสายไฟ, แผ่นยึด)
• คู่มือการใช้งาน

ข้อมูลจำเพาะ

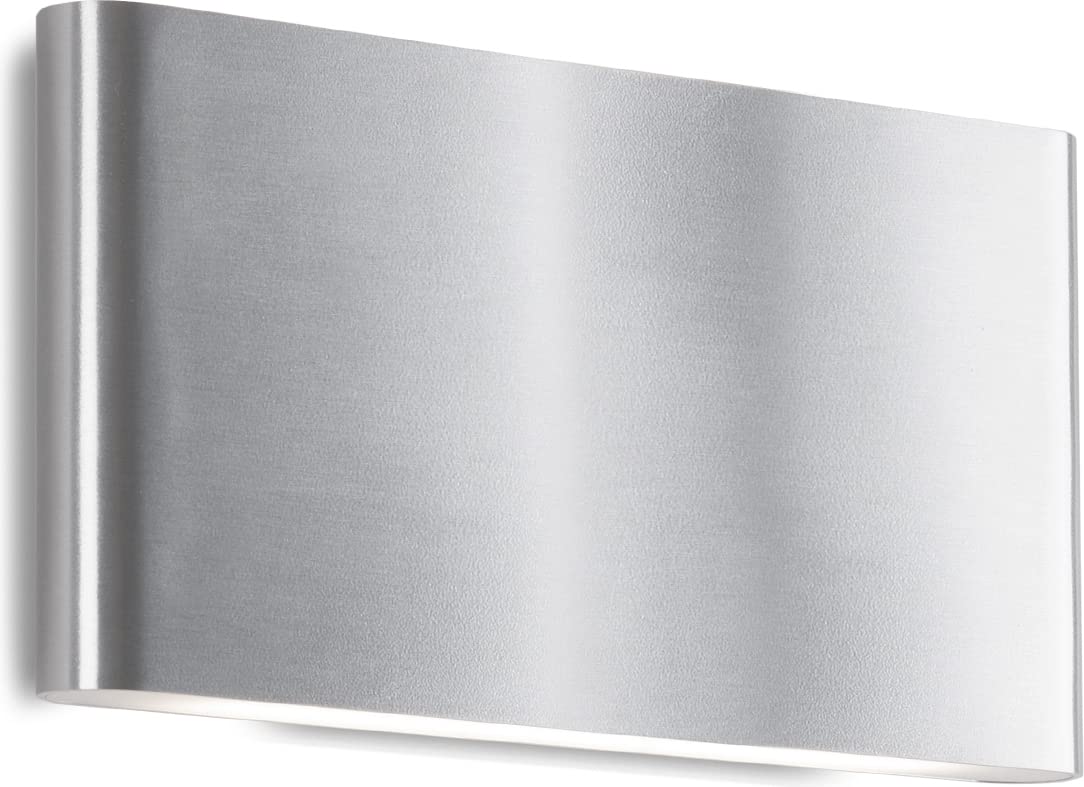

Image: Kuzco Lighting AT6510-BN Slate Outdoor LED Wall Lighting, showing its dimensions of 9.88 inches in length, 9.88 inches in width, and 5.5 inches in height.

การติดตั้งและการตั้งค่า

เครื่องมือที่จำเป็น (ไม่รวม): ไขควงฟิลิปส์, ไขควงปากแบน, คีมปอกสายไฟ, เทปพันสายไฟ, แว่นตานิรภัย

1. ปิดเครื่อง: Before starting any electrical work, ensure the power supply to the junction box is turned off at the circuit breaker or fuse box.
2. เตรียมแผ่นยึด: Attach the mounting plate (included in hardware kit) to the junction box using the provided screws. Ensure the plate is securely fastened.
3. ทำการเชื่อมต่อไฟฟ้า:
   • เชื่อมต่ออุปกรณ์ สีดำ wire to the supply circuit's สีดำ (Live) wire.
   • เชื่อมต่ออุปกรณ์ สีขาว wire to the supply circuit's สีขาว (Neutral) wire.
   • เชื่อมต่ออุปกรณ์ พื้น wire (bare copper or green) to the supply circuit's พื้น wire and to the mounting plate's ground screw.
   • ยึดจุดเชื่อมต่อทั้งหมดให้แน่นด้วยตัวเชื่อมสายไฟ และพันด้วยเทปพันสายไฟเพื่อความปลอดภัยยิ่งขึ้น
4. ติดตั้งอุปกรณ์: Carefully align the fixture with the mounting plate and secure it using the provided screws. Ensure no wires are pinched during this process.
5. Seal (Outdoor Installation): For outdoor installations, apply a bead of weather-resistant sealant around the perimeter of the fixture where it meets the mounting surface to prevent water intrusion.
6. คืนค่าพลัง: เมื่อการติดตั้งเสร็จสมบูรณ์และการเชื่อมต่อทั้งหมดปลอดภัยแล้ว ให้จ่ายไฟอีกครั้งที่เบรกเกอร์

คำแนะนำการใช้งาน

The Kuzco Lighting AT6510-BN fixture operates as a standard wall light once properly installed and powered.

• การเปิด/ปิด: ใช้สวิตช์ติดผนังที่เชื่อมต่อกับวงจรของโคมไฟเพื่อเปิดหรือปิดไฟ
• ฟังก์ชันลดแสง: This fixture is compatible with TRIAC/ELV type dimmers. If a compatible dimmer switch is installed, you can adjust the light output by operating the dimmer control. Ensure your dimmer switch is rated for LED lighting.

การซ่อมบำรุง

The AT6510-BN LED wall light requires minimal maintenance.

• การทำความสะอาด: ในการทำความสะอาดอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าปิดเครื่องแล้ว ใช้ผ้านุ่มๆamp cloth with a mild, non-abrasive cleaner. Do not use harsh chemicals or abrasive pads, as these can damage the finish or glass.
• อายุการใช้งาน LED: The integrated LED has a long lifespan of approximately 50,000 hours. No bulb replacement is necessary.
• การตรวจสอบ: ตรวจสอบอุปกรณ์เป็นระยะๆ เพื่อดูว่ามีสัญญาณความเสียหาย การเชื่อมต่อหลวม หรือการสึกหรอหรือไม่ โดยเฉพาะอย่างยิ่งหลังจากสภาพอากาศเลวร้าย

การแก้ไขปัญหา

If troubleshooting steps do not resolve the issue, contact Kuzco Lighting customer support.

การรับประกันและการสนับสนุน

This Kuzco Lighting fixture is covered by a การรับประกันจากผู้ผลิต 2 ปี ตั้งแต่วันที่ซื้อ การรับประกันนี้ครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ

การรับประกันไม่ครอบคลุมถึง:

• ความเสียหายที่เกิดจากการติดตั้งหรือบำรุงรักษาที่ไม่เหมาะสม
• Damage caused by misuse, abuse, accidents, or neglect.
• ความเสียหายจากการซ่อมแซมหรือดัดแปลงที่ไม่ได้รับอนุญาต
• การสึกหรอตามปกติ

For warranty claims or technical support, please contact Kuzco Lighting customer service. Keep your proof of purchase for warranty validation.

ข้อมูลติดต่อ: Please refer to the Kuzco Lighting official webไซต์หรือเอกสารการซื้อของคุณสำหรับรายละเอียดการติดต่อล่าสุด
