คู่มือการใช้งานโครงโต๊ะปรับระดับความสูงด้วยไฟฟ้า Flexispot EB2B

1. บทนำ

Thank you for choosing the Flexispot EB2B Electric Height-Adjustable Desk Frame. This manual provides essential information for the safe and efficient assembly, operation, and maintenance of your new desk frame. Please read this manual thoroughly before installation and keep it for future reference.

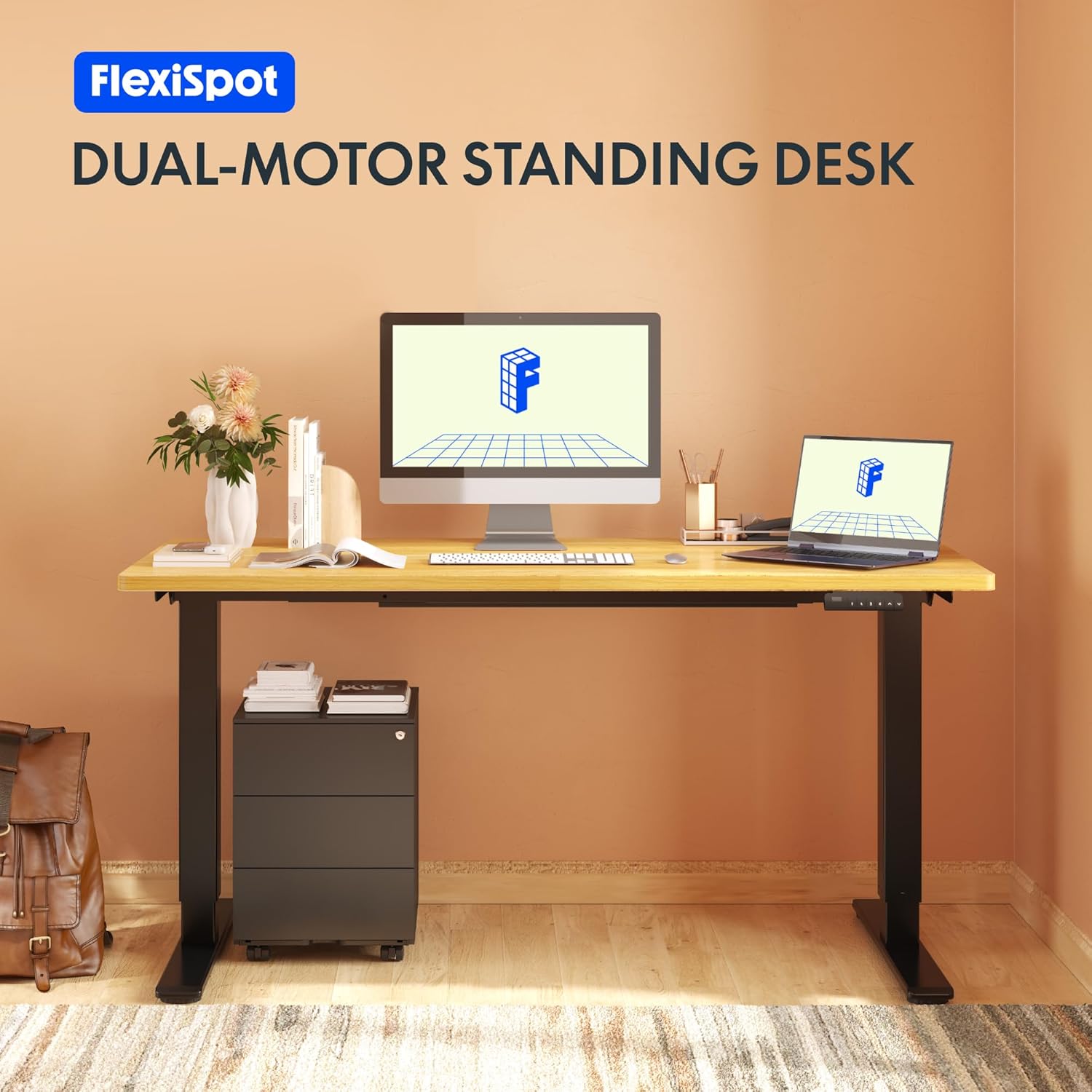

Image: The Flexispot EB2B desk frame supporting a complete desk setup, highlighting its dual-motor design.

2. ข้อมูลด้านความปลอดภัย

เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและป้องกันความเสียหาย โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้:

• ตรวจสอบให้แน่ใจว่าส่วนประกอบทั้งหมดได้รับการยึดอย่างแน่นหนาก่อนการใช้งาน
• ห้ามเกินขีดจำกัดการรับน้ำหนักสูงสุดที่ 100 กก. (220 ปอนด์)
• Keep children and pets away from the desk during operation to prevent injury from moving parts.
• Ensure there are no obstructions in the desk's path when adjusting height. The anti-collision system is designed to prevent damage, but manual vigilance is always recommended.
• Do not disassemble or modify the desk frame or its electrical components. Contact qualified personnel for repairs.
• ตัดการเชื่อมต่อไฟฟ้าก่อนทำความสะอาดหรือดำเนินการบำรุงรักษาใดๆ

Image: Visual representation of the anti-collision system, showing the desk rebounding upon detecting an obstruction.

3. เนื้อหาบรรจุภัณฑ์

โปรดตรวจสอบให้แน่ใจว่ามีชิ้นส่วนครบทุกชิ้นก่อนเริ่มประกอบ:

• ขาโต๊ะ (2)
• เท้า (2)
• คานประตู (1)
• ขายึดด้านข้าง (2)
• กล่องควบคุม (1)
• Handset/Control Panel (1)
• อะแดปเตอร์ไฟ (1)
• สายไฟ (1)
• Cable Management Clips (4)
• Assembly Hardware (screws, Allen keys, etc.)

Image: All main components of the Flexispot EB2B desk frame, including the dual legs, crossbar, and control panel.

4. การติดตั้งและการประกอบ

Follow these steps to assemble your Flexispot EB2B desk frame. It is recommended to have two people for assembly.

1. เตรียมพื้นที่: Clear a spacious area for assembly. Lay down a soft cloth or cardboard to protect the desk frame and your floor.
2. Attach Feet to Legs: Securely attach the feet to the bottom of each desk leg using the provided screws.
3. Assemble the Crossbar: Connect the two desk legs to the adjustable crossbar. Ensure the crossbar is extended to the desired width to accommodate your tabletop (Min: 110cm, Max: 180cm).
4. Install Side Brackets: Attach the side brackets to the top of the desk legs, which will support your tabletop.
5. ติดตั้งกล่องควบคุม: Secure the control box to the designated area under the crossbar.
6. เชื่อมต่อสายเคเบิล: Connect the motor cables from each leg to the control box. Connect the handset cable to the control box. Finally, connect the power adapter to the control box and the power cord to the adapter.
7. ติดโต๊ะ: Carefully place your tabletop (not included) onto the assembled frame. Ensure it is centered and aligned. Secure the tabletop to the frame using appropriate screws (ensure screws are not too long to penetrate the tabletop surface). The frame is compatible with tabletops from 110 cm to 180 cm wide and 50 cm to 80 cm deep.
8. การจัดการสายเคเบิล: Use the provided cable management clips to organize and secure all cables, preventing them from dangling or getting caught.

Image: A diagram illustrating the adaptable desktop sizes (width and depth) that the Flexispot EB2B desk frame can accommodate.

5. คู่มือการใช้งาน

The Flexispot EB2B features a user-friendly control panel for height adjustment and memory functions.

5.1. การปรับความสูงขั้นพื้นฐาน

• ปรับระดับโต๊ะทำงาน: กดปุ่มค้างไว้ UP (^) button to raise the desk to your desired height.
• โต๊ะล่าง: กดปุ่มค้างไว้ DOWN (v) button to lower the desk to your desired height.
• The LED display will show the current height in centimeters. The desk operates smoothly and quietly, with a noise level below 50 dB and a lifting speed of 3.2 cm/sec.

5.2. การตั้งค่าหน่วยความจำล่วงหน้า

แผงควบคุมช่วยให้คุณบันทึกการตั้งค่าความสูงที่ต้องการได้สูงสุดสี่ระดับ

1. ปรับความสูงของโต๊ะตามต้องการโดยใช้ปุ่มขึ้น/ลง
2. กดปุ่ม 'เอ็ม' button (or 'S' depending on the model) followed by the desired preset number (1, 2, 3 หรือ 4). The display will show 'S-' then the number, indicating the height has been saved.
3. To recall a saved height, simply press the corresponding preset number (1, 2, 3 หรือ 4โต๊ะจะเลื่อนไปยังตำแหน่งที่บันทึกไว้โดยอัตโนมัติ

5.3. Sedentary Reminder System

The advanced control panel includes a sedentary reminder system to encourage healthy work habits. Consult your specific control panel's instructions for activating and setting reminder intervals.

5.4. Anti-Collision System

The desk is equipped with an anti-collision system. If the desk encounters an obstruction during height adjustment, it will automatically stop and reverse slightly to prevent damage. You can adjust the sensitivity of this system (refer to the detailed control panel manual for specific steps).

ภาพ: รายละเอียด view of the control panel, showing the LED display, up/down buttons, and four memory preset buttons.

6. การบำรุงรักษา

Regular maintenance ensures the longevity and optimal performance of your desk frame.

• การทำความสะอาด: เช็ดกรอบโต๊ะด้วยผ้าเนื้อนุ่มและแห้งamp cloth. Avoid using harsh chemicals or abrasive cleaners. Ensure the desk is unplugged before cleaning.
• การตรวจสอบ: ตรวจสอบสกรูและข้อต่อทั้งหมดเป็นระยะเพื่อให้แน่ใจว่าขันแน่นดี ขันให้แน่นอีกครั้งหากจำเป็น
• ตรวจสอบสายเคเบิล: ตรวจสอบให้แน่ใจว่าสายเคเบิลทั้งหมดเชื่อมต่อแน่นหนาและไม่มีความเสียหาย
• การหล่อลื่น: The lifting mechanism is designed for maintenance-free operation. Do not apply lubricants unless specifically instructed by Flexispot support.

7 การแก้ไขปัญหา

If you encounter issues with your Flexispot EB2B desk frame, refer to the following common problems and solutions:

7.1. รีเซ็ตขั้นตอน

If the desk is not functioning correctly, a reset may resolve the issue:

1. กดปุ่มค้างไว้ DOWN (v) button until the desk reaches its lowest position and slightly rebounds. Continue holding for approximately 5-10 seconds until the display shows 'RST' or 'RESET'.
2. Release the button. The desk will then move slightly up and down to calibrate. Once the display shows the lowest height (e.g., 71.0), the reset is complete.

8. ข้อมูลจำเพาะ

Image: The Flexispot EB2B frame demonstrating its large height adjustment range (70-119 cm) and anti-collision feature.

9. การรับประกันและการสนับสนุน

Flexispot stands behind the quality of its products.

• การรับประกันเฟรม: The desk frame is covered by a รับประกัน 5 ปี.
• Motor and Controller Warranty: The motors and controllers are covered by a รับประกัน 3 ปี.

For warranty claims, technical support, or any questions not covered in this manual, please contact Flexispot customer service through their official website or your point of purchase. Please have your model number (EB2B) and purchase information ready.

Image: Visual representation of the warranty terms: 5 years for the desk frame and 3 years for controllers and motors.
