คู่มือการใช้งานเลื่อยโซ่ไฟฟ้าไร้สาย WEN 40417

การแนะนำ

This manual provides essential instructions for the safe and effective use, maintenance, and troubleshooting of your WEN 40417 40V Max Lithium Ion 16-Inch Brushless Chainsaw. Please read all instructions carefully before operation to ensure personal safety and optimal product performance.

Figure 1: WEN 40417 Cordless Electric Chainsaw with 16-inch bar and chain.

การตั้งค่า

1. แบตเตอรี่และอุปกรณ์ชาร์จ

The WEN 40417 Chainsaw operates on a 40-Volt 4Ah fade-free lithium-ion battery. Ensure the battery is fully charged before first use and subsequent operations.

1. Insert the battery into the charger, ensuring a secure connection.
2. เสียบอุปกรณ์ชาร์จเข้ากับเต้ารับไฟฟ้ามาตรฐาน
3. Allow the battery to charge completely. Refer to the charger's indicator lights for charging status.
4. Once charged, remove the battery from the charger and insert it into the chainsaw until it clicks into place.

Figure 2: The WEN 40V Max Battery System, showing compatible battery and charger.

2. Chain and Bar Assembly

The chainsaw features tool-free chain changes for convenience. Always wear protective gloves when handling the chain and bar.

1. ตรวจสอบให้แน่ใจว่าถอดแบตเตอรี่ออกจากเลื่อยโซ่ยนต์แล้ว
2. Loosen the chain tensioning knob and remove the side cover.
3. วางโซ่รอบเฟืองและแท่งนำทางอย่างระมัดระวัง โดยให้แน่ใจว่าขอบตัดหันไปในทิศทางที่ถูกต้อง
4. Reattach the side cover and hand-tighten the tensioning knob.
5. Adjust chain tension as described in the Maintenance section.

3. Auto-Oiling System

The chainsaw is equipped with an auto-oiling system that lubricates the guide bar and chain during operation. This system helps to prolong the life of the blade and the saw.

1. หาฝาปิดถังเก็บน้ำมันให้เจอ
2. Fill the reservoir with appropriate bar and chain oil. Do not use motor oil or other lubricants.
3. ปิดฝาอ่างเก็บน้ำมันให้แน่น

Video 1: Demonstration of the chainsaw's auto-oiling system, highlighting its leak-free design.

การใช้งานเลื่อยโซ่ยนต์

1. ข้อควรระวังเพื่อความปลอดภัย

Always prioritize safety when operating a chainsaw. Wear appropriate personal protective equipment (PPE) including safety glasses, hearing protection, gloves, and sturdy footwear. Ensure a clear work area and be aware of your surroundings.

2. การสตาร์ทเลื่อยไฟฟ้า

1. ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มและใส่เข้าที่อย่างแน่นหนา
2. จับเลื่อยไฟฟ้าด้วยมือทั้งสองข้างให้แน่น
3. Engage the safety lock-off button, then squeeze the trigger to start the chain.

3. เทคนิคการตัด

The 16-inch chain runs at speeds of up to 49 feet per second, providing efficient cutting. Always maintain a firm grip and stable footing. Avoid cutting above shoulder height. For larger limbs or trees, plan your cuts carefully to prevent kickback and ensure the wood falls safely.

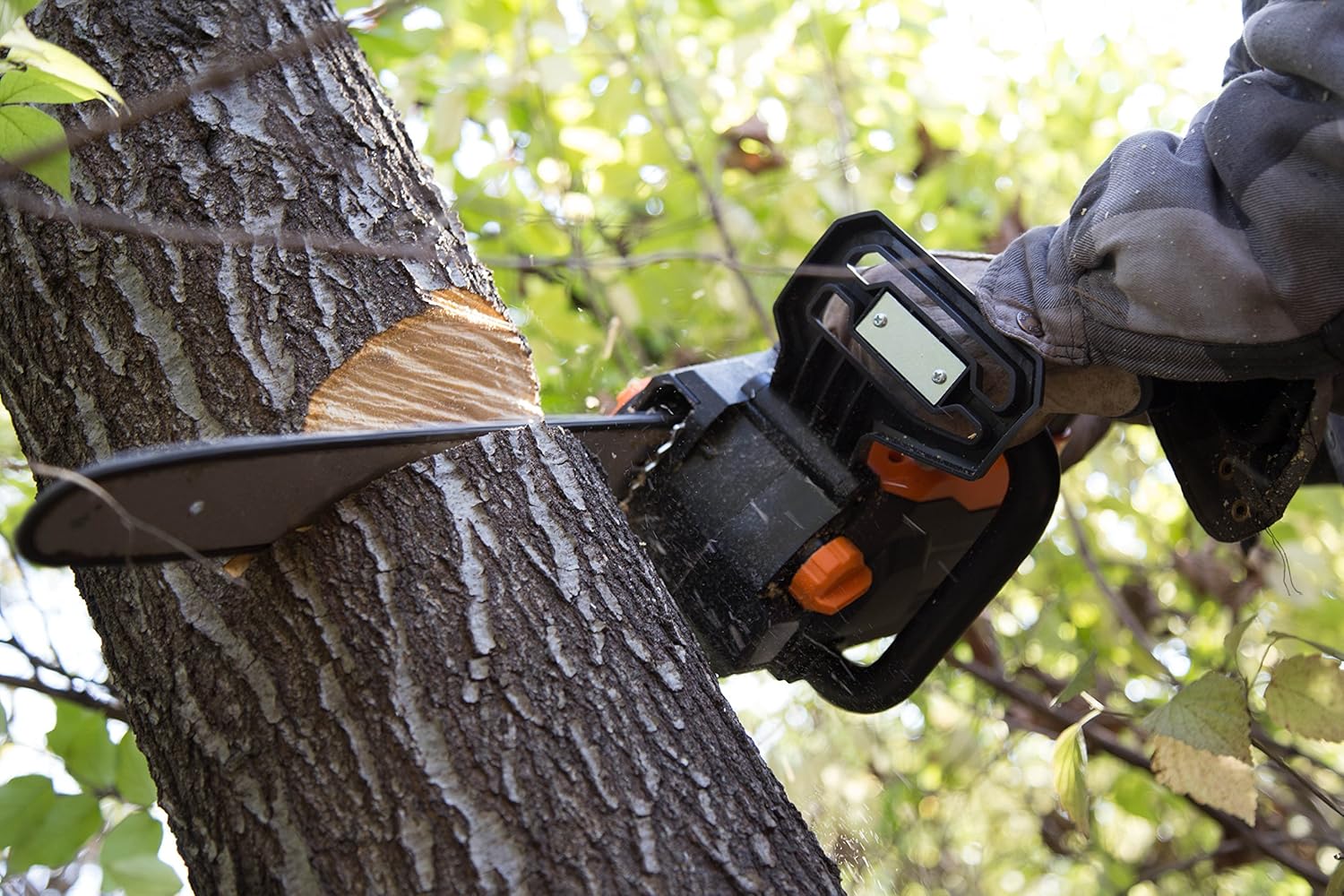

Figure 3: Chainsaw in operation, demonstrating proper two-hand grip and cutting posture.

Video 2: Official product video demonstrating the WEN 40417 Chainsaw in various cutting scenarios.

การซ่อมบำรุง

การบำรุงรักษาตามปกติจะช่วยให้เลื่อยโซ่ยนต์ของคุณมีอายุการใช้งานยาวนานและปลอดภัย

1. การปรับความตึงโซ่

Proper chain tension is crucial. A chain that is too loose can derail, and a chain that is too tight can cause excessive wear and damage. Adjust the chain tensioning knob until the chain is snug against the guide bar but can still be pulled freely by hand.

2. การทำความสะอาด

After each use, remove the battery and clean the chainsaw. Use a brush or compressed air to remove sawdust, chips, and debris from the motor housing, chain, and guide bar. Wipe down all surfaces with a damp ผ้า.

3. Bar and Chain Oil

Regularly check the oil level in the auto-oiling system and refill as needed. Use only high-quality bar and chain oil.

การแก้ไขปัญหา

• เลื่อยยนต์สตาร์ทไม่ติด: Ensure the battery is fully charged and properly inserted. Check that the safety lock-off button is engaged before squeezing the trigger.
• Chain is not cutting efficiently: Check chain tension. Ensure the chain is sharp and free of damage. Verify the oil reservoir is filled.
• การสั่นสะเทือนมากเกินไป: Inspect the chain and guide bar for damage or improper installation. Ensure all components are securely fastened.

For issues not covered here, please contact WEN customer support.

ข้อมูลจำเพาะ

การรับประกันและการสนับสนุน

The WEN 40417 Cordless Electric Chainsaw is backed by a two-year warranty. For warranty claims, technical assistance, or to purchase replacement parts, please contact WEN customer service. Keep your proof of purchase for warranty validation.

WEN Customer Service: Refer to your product packaging or the official WEN webเว็บไซต์สำหรับข้อมูลการติดต่อล่าสุด
