1. บทนำ
This manual provides comprehensive instructions for the setup, operation, and maintenance of your Anderic RR7096T Thermostatic Remote Control. This remote is designed as a direct replacement for original Hampton Bay and Harbor Breeze ceiling fan remotes, specifically those with FCC IDs such as CHQ7096T, UC7096T, CHQ8BF7096T, and CHQ8BT7096T.
The RR7096T offers control over fan speeds, light functions (including dimming), and thermostatic settings. It is important to note that this remote operates only the down-lights of a ceiling fan and does not include a 'Reverse' key for fan direction. For proper light dimming functionality, incandescent bulbs are required.
2. ข้อมูลด้านความปลอดภัย
- เก็บแบตเตอรี่ให้พ้นจากมือเด็ก
- อย่าใช้แบตเตอรี่เก่าและใหม่ผสมกัน หรือแบตเตอรี่ประเภทต่างๆ
- ทิ้งแบตเตอรี่ที่ใช้แล้วตามระเบียบข้อบังคับของท้องถิ่น
- Avoid exposing the remote control to extreme temperatures, moisture, or direct sunlight.
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่าแพ็คเกจของคุณมีรายการต่อไปนี้:
- Anderic RR7096T Thermostatic Remote Control
- ขายึดติดผนัง
- Two screws for wall mount installation
4. การตั้งค่า
4.1. การติดตั้งแบตเตอรี่
- ถอดฝาช่องใส่แบตเตอรี่ที่ด้านหลังของรีโมทคอนโทรล
- Insert four (4) AAA batteries, ensuring correct polarity (+/-).
- เปลี่ยนฝาครอบช่องใส่แบตเตอรี่
4.2. Dip-Switch Matching
The RR7096T remote control operates by matching its dip-switch settings to those of your ceiling fan's receiver. This is the primary method of pairing the remote with your fan.
- Locate the dip-switches inside the battery compartment of your new RR7096T remote.
- Identify the dip-switches on your existing ceiling fan receiver or original remote control. The receiver is typically located in the ceiling fan's canopy.
- Carefully match the position of the dip-switches (ON/OFF or UP/DOWN) on the new RR7096T remote to the exact pattern of your fan's receiver or original remote.
- Once the dip-switches are matched, the remote should operate your ceiling fan without further programming.
รูปที่ 1: Back of the Anderic RR7096T remote control, illustrating the battery compartment and the internal dip-switches that must be matched to your ceiling fan receiver for proper operation.
4.3. การติดตั้งแบบติดผนัง
The included wall mount bracket allows for convenient storage of your remote control.
- Choose a suitable location on a wall, away from direct heat or moisture.
- Use the two provided screws to securely attach the wall mount bracket to the wall.
- เลื่อนรีโมทคอนโทรลเข้าไปในที่ยึดเพื่อจัดเก็บ

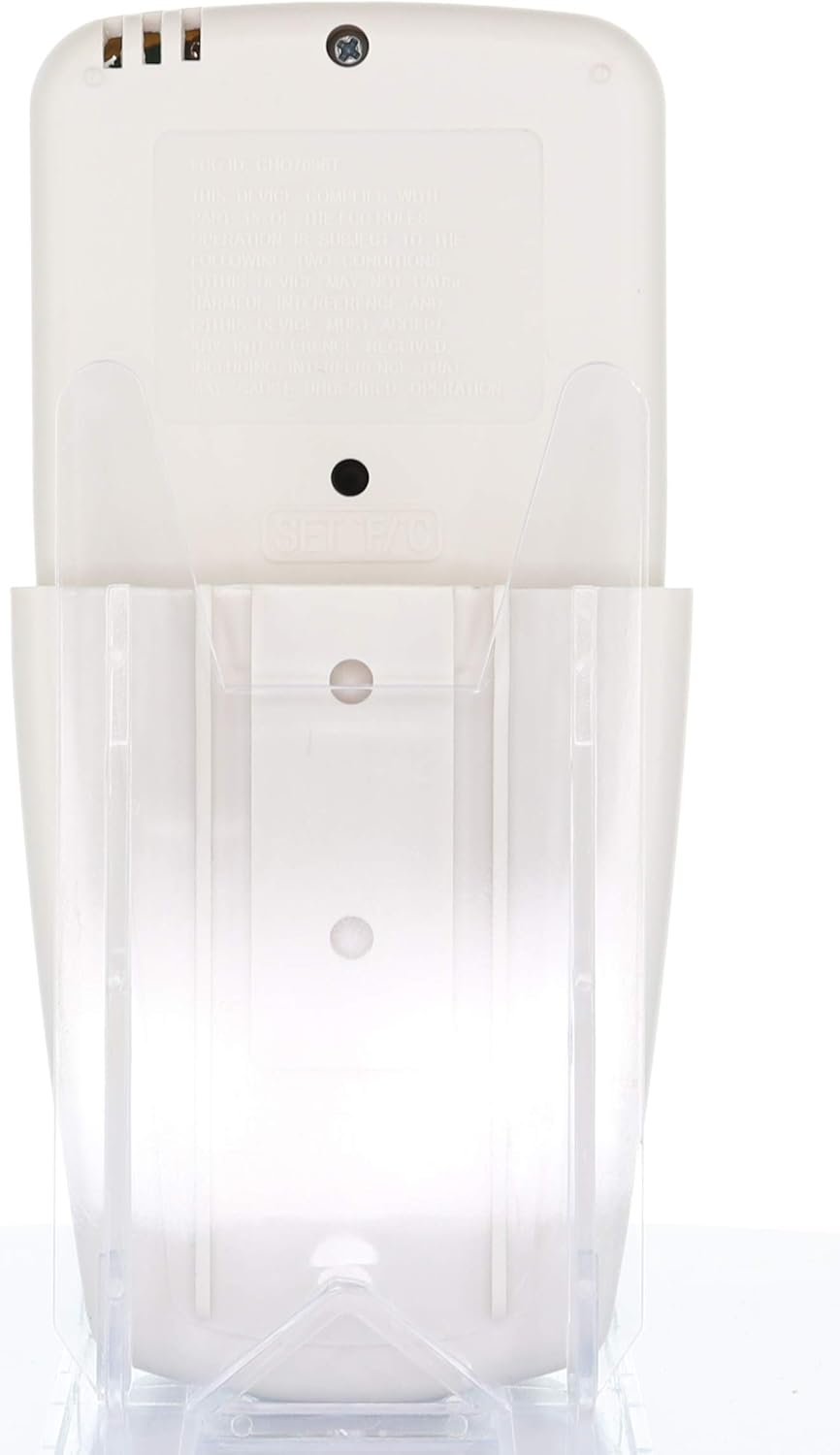

รูปที่ 2: The Anderic RR7096T remote control securely placed in its transparent wall mount bracket, demonstrating how it can be stored when not in use.
5. คู่มือการใช้งาน
The Anderic RR7096T remote control features a clear LCD display and dedicated buttons for various functions. Refer to the image below for button identification.
รูปที่ 3: ด้านหน้า view of the Anderic RR7096T remote control, displaying its LCD screen and various control buttons for fan and light functions.
5.1. การควบคุมพัดลม
- เปิด/ปิดพัดลม: Press the blue fan button to cycle through fan speeds (Low, Medium, High) and turn the fan off.
- พัดลมอัตโนมัติ: Activates the thermostatic fan control. The fan will automatically adjust its speed based on the room temperature and your set temperature.
- ตัวตั้งเวลาพัดลม: Sets a timer for the fan to operate for a specified duration.
- TEMP./SET HOUR (Up/Down Arrows): Adjusts the desired temperature for FAN AUTO mode or sets the hour for timer functions.
5.2. การควบคุมแสง
- เปิด/ปิด/ลดแสง: Press the yellow light button to turn the down-lights on or off. Hold the button to dim or brighten the lights.
- LIGHT TIMER: Sets a timer for the light to turn off after a specified duration.
- LIGHT DELAY: Activates a delay for the light to turn off, allowing time to exit the room.
หมายเหตุสำคัญ: This remote control is designed to operate only the down-lights of your ceiling fan. It will not control separate up-lights if your fan is equipped with them. For proper dimming functionality, ensure your fan uses incandescent bulbs.
6. การบำรุงรักษา
6.1. การเปลี่ยนแบตเตอรี่
When the remote's display becomes dim or its response time slows, it is time to replace the batteries. Follow the battery installation steps in Section 4.1.
6.2. การทำความสะอาด
เช็ดรีโมทคอนโทรลด้วยผ้าแห้งนุ่มๆ ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน หรือแช่รีโมทในน้ำ
7 การแก้ไขปัญหา
- รีโมตไม่ตอบสนอง:
- ตรวจสอบระดับแบตเตอรี่และเปลี่ยนหากจำเป็น
- Verify that the dip-switches in the remote match the settings of your ceiling fan receiver (refer to Section 4.2).
- ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างรีโมทและตัวรับสัญญาณของพัดลม
- Lights not dimming properly:
- Confirm that your ceiling fan uses incandescent bulbs. LED or CFL bulbs may not dim correctly with this remote.
- Fan not operating at desired speed in AUTO mode:
- Check the set temperature on the remote's display and adjust using the TEMP./SET HOUR buttons.
8. ข้อมูลจำเพาะ
| ชื่อรุ่น | RR7096T |
| ยี่ห้อ | อันเดอริก |
| สี | งาช้าง |
| แหล่งพลังงาน | ใช้พลังงานจากแบตเตอรี่ (ต้องใช้แบตเตอรี่ AAA 4 ก้อน) |
| ขนาดสินค้า | ลึก 1 นิ้ว x กว้าง 3 นิ้ว x สูง 6 นิ้ว |
| น้ำหนักสินค้า | 4.8 ออนซ์ |
| วิธีการควบคุม | ระยะไกล |
| Compatible FCC IDs | CHQ7096T, UC7096T, CHQ8BF7096T, CHQ8BT7096T |
| ส่วนประกอบที่รวมอยู่ | Remote control, Wall mount bracket (with two screws) |
9. ข้อมูลการรับประกัน
The Anderic RR7096T Thermostatic Remote Control comes with a รับประกันสินค้าเปลี่ยน 1 ปี. Please retain your proof of purchase for warranty claims. For details on how to claim your warranty, refer to the manufacturer's official webไซต์หรือติดต่อฝ่ายสนับสนุนลูกค้าของพวกเขา
10. การสนับสนุน
For further assistance, troubleshooting tips, or to inquire about compatible receivers (such as UC7067FCRX or UC70960TX if needed), please visit the official Anderic website or contact their customer support department. Contact information can typically be found on the product packaging or the manufacturer's webเว็บไซต์.
