Pyle PDWM8325 8 Channel UHF Wireless Microphone System Instruction Manual

1. บทนำ

The Pyle PDWM8325 is an 8-channel UHF wireless microphone system designed for professional audio applications. This system provides clear, reliable wireless audio transmission for up to eight microphones simultaneously, making it suitable for live performances, presentations, studio productions, and karaoke. The rack-mountable receiver features independent volume controls for each channel, digital LCD displays, and versatile audio output options.

2. เนื้อหาบรรจุภัณฑ์

Please inspect the package carefully to ensure all items are present and in good condition.

รูปที่ 1: Contents of the Pyle PDWM8325 package. This image displays the main receiver unit, eight handheld wireless microphones, four detachable antennas, a 1/4 inch audio connection cable, a wall power adapter, and AA batteries for the microphones.

• Microphone Receiver Base (1 unit)
• Handheld Microphones (8 units)
• 1/4 inch Audio Connection Cable (1 unit)
• Wall Power Adapter (1 unit)
• AA Batteries (16 units, 2 per microphone)
• Telescoping Receiver Antennas (4 units)

3. สินค้าหมดview

3.1 หน่วยรับ

The receiver unit is the central component of the wireless system, designed to receive signals from all eight microphones. It features a rack-mountable design for integration into existing audio setups.

รูปที่ 2: Front and rear panels of the receiver. The front panel includes digital LCD displays for each channel's frequency, power switch, and wireless netting indicator. The rear panel features antenna connectors, individual channel volume controls, 1/4 inch mixed output, XLR balanced output, and the DC power input.

คุณสมบัติแผงด้านหน้า:

• Digital LCD Displays: Show the operating frequency for each of the 8 channels.
• สวิตช์ไฟ: เปิดหรือปิดเครื่องรับสัญญาณ
• Wireless Netting Indicator: Indicates wireless signal status.

คุณสมบัติแผงด้านหลัง:

• ขั้วต่อเสาอากาศ: For attaching the included telescoping antennas.
• Individual Channel Volume Controls: Rotary knobs to adjust the output level for each microphone channel independently.
• 1/4 inch Mix Output Jack: Unbalanced audio output for connecting to mixers or ampลิตเตอร์
• XLR แจ็คเอาท์พุตบาลานซ์: Professional balanced audio output for connecting to mixers or audio interfaces.
• อินพุต DC: For connecting the wall power adapter.

ไมโครโฟนมือถือ 3.2 ตัว

The system includes eight handheld wireless microphones, each designed for comfortable use and reliable performance.

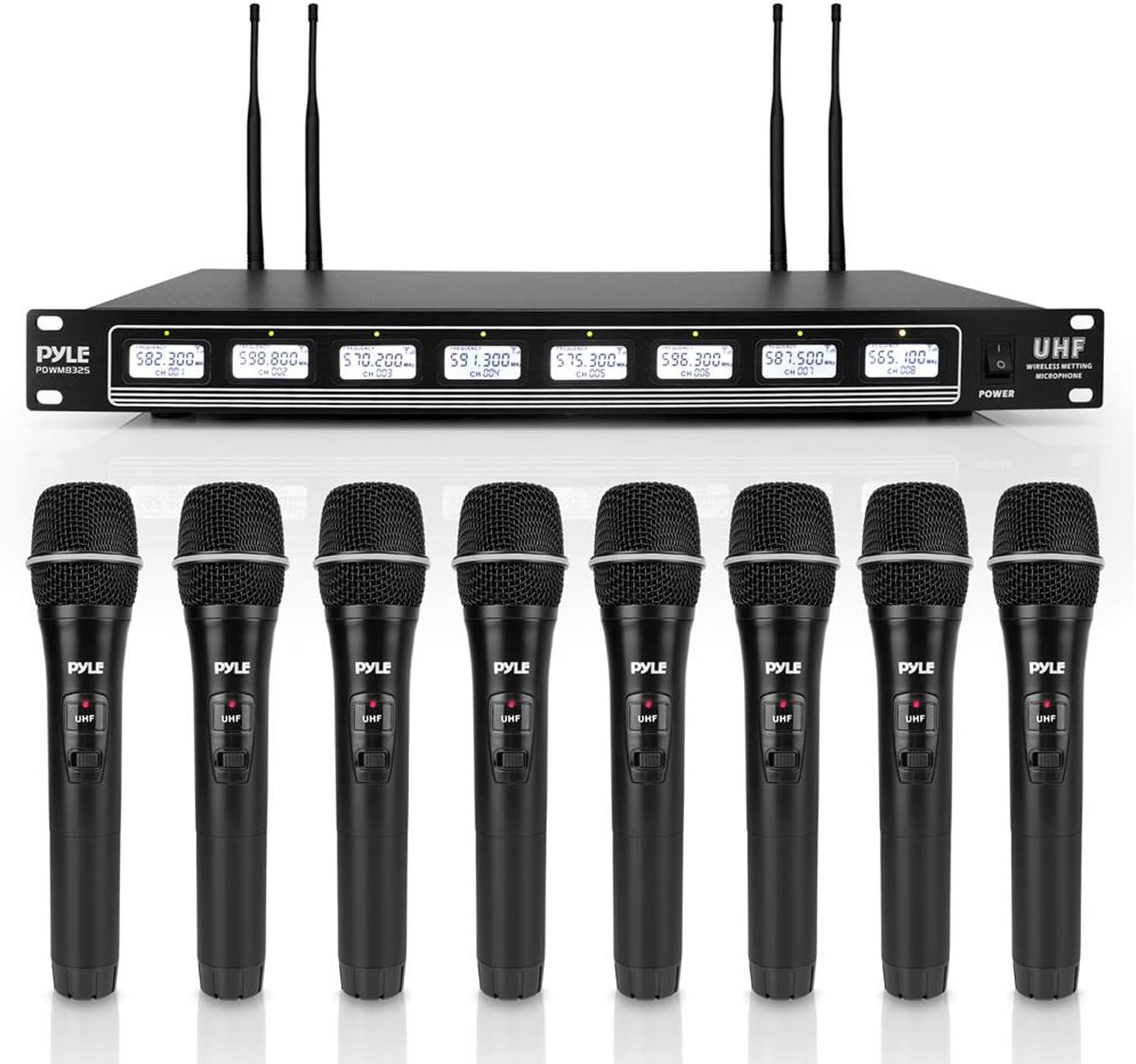

รูปที่ 3: The complete Pyle PDWM8325 system, featuring the receiver and eight handheld microphones. Each microphone has an on/off switch and operates on UHF frequency.

• สวิตช์ไฟ: Located on the microphone body to turn the microphone on or off.
• ช่องใส่แบตเตอรี่: Located at the base of the microphone for two AA batteries.
• ความถี่ UHF: Each microphone operates on a fixed UHF frequency, corresponding to one of the receiver's channels.

4. คำแนะนำในการตั้งค่า

Follow these steps to set up your Pyle PDWM8325 wireless microphone system.

4.1 การจัดวางเครื่องรับสัญญาณ

• Place the receiver unit in a stable location, preferably within a standard audio equipment rack. Ensure adequate ventilation around the unit.
• Keep the receiver away from strong electromagnetic interference sources (e.g., computers, motors, large metal objects) to prevent signal disruption.

4.2 การเชื่อมต่อเสาอากาศ

• Screw the four telescoping antennas securely into the antenna connectors on the rear panel of the receiver.
• Adjust the antennas to an upright position for optimal signal reception.

4.3 การเชื่อมต่อสายไฟ

• Connect the included wall power adapter to the DC input jack on the rear of the receiver.
• เสียบอะแดปเตอร์จ่ายไฟเข้ากับเต้ารับไฟฟ้าที่เหมาะสม

4.4 การเชื่อมต่อเอาต์พุตเสียง

เชื่อมต่อตัวรับสัญญาณเข้ากับมิกเซอร์เสียงของคุณ amplifier, or PA system using one of the following methods:

รูปที่ 4: A hand connecting a 1/4 inch audio cable to the receiver's mixed output jack. The image also shows the power switch on the front panel and the XLR balanced output jack on the rear.

• 1/4 inch Mix Output: Use the supplied 1/4 inch audio cable to connect the receiver's 'AUDIO MIX OUT' jack to an available input on your mixer or amplifier. This output combines all 8 microphone signals into a single mono output.
• เอาต์พุต XLR แบบสมดุล: For professional connections, use an XLR cable (not included) to connect the receiver's 'BALANCED' XLR output to a balanced input on your mixer or audio interface. This also provides a combined output of all channels.

4.5 การติดตั้งแบตเตอรี่ไมโครโฟน

• Unscrew the bottom cap of each handheld microphone to reveal the battery compartment.
• Insert two AA batteries (included) into each microphone, ensuring correct polarity (+/-).
• Screw the bottom cap back on securely.

5. คู่มือการใช้งาน

Once the system is set up, follow these steps for operation.

5.1 การเปิดเครื่อง

• Turn on your audio mixer or amplifier first, ensuring its volume is set to a low level.
• Press the 'POWER' button on the front panel of the receiver unit. The LCD displays should illuminate, showing the operating frequencies.
• Slide the power switch on each microphone to the 'ON' position. The microphone's indicator light should illuminate.

5.2 การปรับระดับเสียง

• Use the individual volume control knobs on the rear of the receiver to adjust the output level for each microphone channel.
• Gradually increase the master volume on your mixer or ampปรับระดับเสียงให้ได้ตามระดับเสียงที่ต้องการ
• Speak into each microphone to test its sound and adjust the individual channel volume as needed.

5.3 การใช้งานไมโครโฟน

รูปที่ 5: A user holding and speaking into a Pyle handheld wireless microphone. For optimal sound, hold the microphone approximately 2-6 inches from your mouth.

• ถือไมโครโฟนให้ห่างจากปากประมาณ 2-6 นิ้ว เพื่อรับเสียงได้ดีที่สุด
• หลีกเลี่ยงการปิดตะแกรงไมโครโฟนด้วยมือ เพราะอาจส่งผลต่อคุณภาพเสียงและการรับสัญญาณได้

5.4 ช่วงการทำงาน

The Pyle PDWM8325 system offers an extended operating range under ideal conditions.

รูปที่ 6: Visual representation of the system's wireless range, indicating an ultra-long distance connection of up to 600 feet between the microphone and the receiver.

• The system has an operation range of up to 600+ feet in open, unobstructed environments.
• Walls, metal structures, and other wireless devices can reduce the effective operating range. Maintain a clear line of sight between the microphones and the receiver whenever possible.

5.5 Powering Off the System

• Turn off each handheld microphone by sliding its power switch to the 'OFF' position.
• Press the 'POWER' button on the receiver unit to turn it off.
• Turn off your audio mixer or ampชีวิต.

6. การบำรุงรักษา

Proper maintenance ensures the longevity and optimal performance of your wireless microphone system.

• การทำความสะอาด: Use a soft, dry cloth to clean the receiver and microphones. Do not use liquid cleaners or solvents, as they may damage the finish or internal components.
• การเปลี่ยนแบตเตอรี่: Replace microphone batteries when the indicator light dims or audio quality degrades. Always use fresh AA batteries. Remove batteries if the microphones will not be used for an extended period to prevent leakage.
• พื้นที่จัดเก็บ: เก็บระบบไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• เสาอากาศ: โปรดระมัดระวังในการจับเสาอากาศเพื่อหลีกเลี่ยงการงอหรือแตกหัก

7 การแก้ไขปัญหา

If you encounter issues with your Pyle PDWM8325 system, refer to the following troubleshooting guide:

8. ข้อมูลจำเพาะ

Technical specifications for the Pyle PDWM8325 8 Channel UHF Wireless Microphone System:

9. การรับประกันและการสนับสนุน

For warranty information or technical support regarding your Pyle PDWM8325 wireless microphone system, please refer to the warranty card included with your product or visit the official Pyle website. You may also contact Pyle customer service directly for assistance with product operation, troubleshooting, or parts replacement.
