1. บทนำ
The SMARTGEN BAC06 series switching battery charger is engineered with the latest switch power components, specifically designed for charging lead-acid starting batteries. This charger is ideal for float charging applications, ensuring optimal battery health and longevity. The BAC06A-24V model provides a maximum charging current of 3A for 24V systems.
คุณสมบัติที่สำคัญ ได้แก่:
- Designed with a switching power structure, offering a wide range of AC voltage input, compact volume, light weight, and high efficiency.
- ใช้วินาทีtage charging method (constant current followed by constant voltage) to fully consider the charging properties of lead-acid batteries, preventing overcharging and extending battery life.
- Incorporates short circuit and reverse connection protection for enhanced safety.
- ปริมาณการชาร์จtage and current can be adjusted on-site via potentiometers.
- LED indicators provide clear power and charging status.
- Horizontal installation type for the BAC06A model, ensuring easy setup.
2. ข้อมูลด้านความปลอดภัย
โปรดอ่านคำแนะนำด้านความปลอดภัยทั้งหมดอย่างละเอียดก่อนติดตั้งหรือใช้งานเครื่องชาร์จ การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ หรือบาดเจ็บสาหัสได้
- ตรวจสอบให้แน่ใจปริมาณอินพุตtage range (90-280VAC) is compatible with your power supply.
- Always disconnect power before making or breaking connections to the battery or AC input.
- ห้ามใช้งานเครื่องชาร์จในที่เปียกหรือแห้งamp เงื่อนไข.
- ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เหมาะสมรอบๆ เครื่องชาร์จเพื่อป้องกันความร้อนสูงเกินไป
- Verify correct polarity when connecting to the battery (B+ to positive, B- to negative) to avoid reverse connection damage.
- The charger is designed for lead-acid batteries only. Do not use with other battery types.
- In case of smoke, unusual odors, or abnormal operation, immediately disconnect power and contact qualified personnel.
3. สินค้าหมดview และส่วนประกอบ
The BAC06A-24V charger features a robust design with clearly labeled terminals and indicators for ease of use and installation.

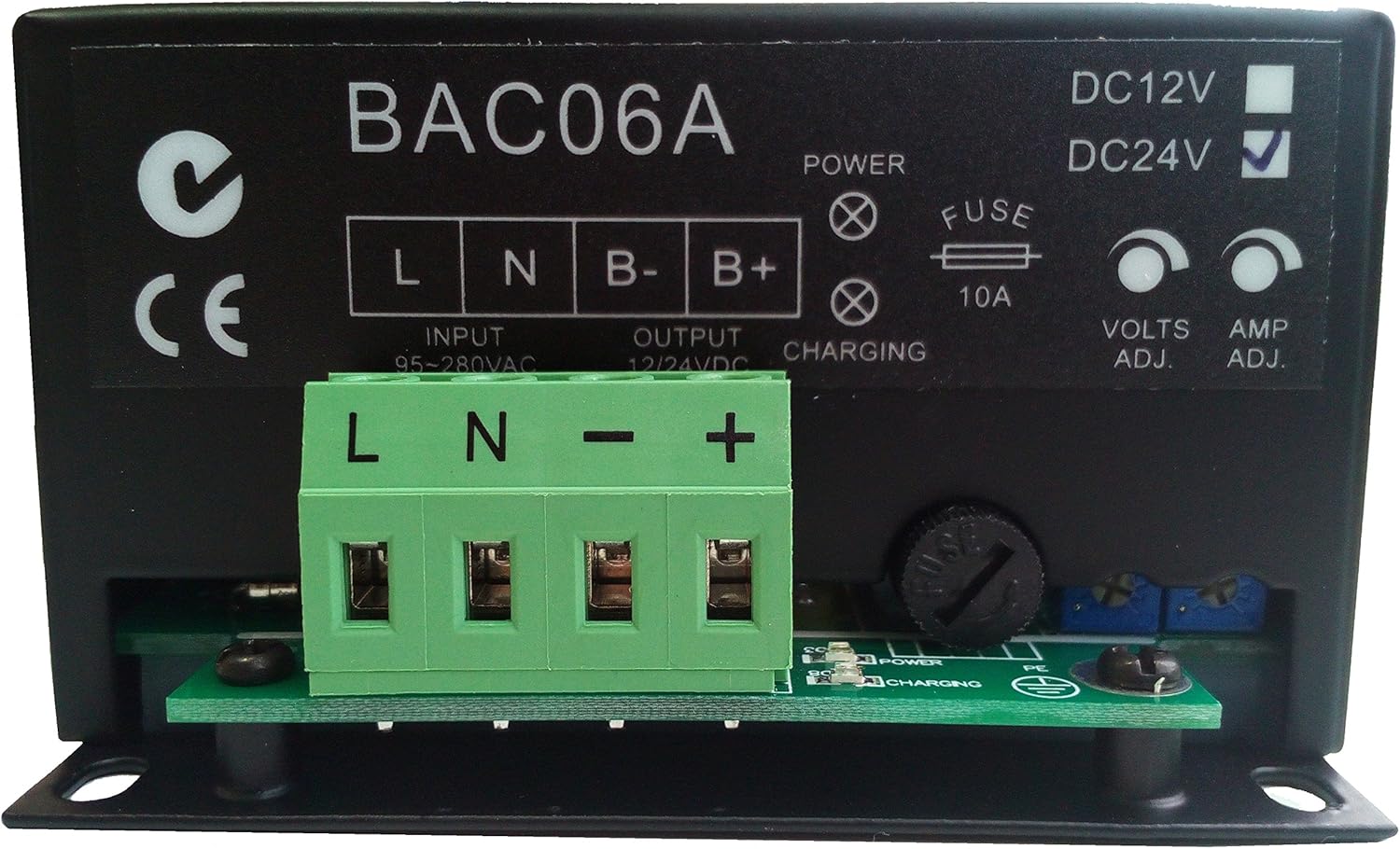

รูปที่ 3.1 : ด้านหน้า view of the BAC06A-24V charger. This image displays the input terminals (L, N), output terminals (B-, B+), fuse, LED indicators for Power and Charging, and adjustment potentiometers for voltagอีและปัจจุบัน
รูปที่ 3.2: มุม view of the BAC06A-24V charger, highlighting its compact black metal casing with ventilation holes and the green terminal block.
รูปที่ 3.3: ด้านข้าง view of the BAC06A-24V charger, illustrating the heat sink fins designed for efficient heat dissipation.
การระบุส่วนประกอบ:
- L, N Terminals: AC input connections (Live and Neutral).
- B-, B+ Terminals: DC output connections for battery (Negative and Positive).
- ฟิวส์: 10A fuse for protection.
- ไฟ LED: แสดงสถานะการเปิดใช้งานเครื่อง
- ไฟ LED ชาร์จ: Indicates when the battery is actively being charged.
- VOLTS ADJ. Potentiometer: Used to fine-tune the output voltage.
- AMP ADJ. Potentiometer: Used to fine-tune the charging current.
4. การตั้งค่าและการติดตั้ง
The BAC06A-24V is designed for horizontal installation. Follow these steps for proper setup:
- การติดตั้ง: Securely mount the charger in a well-ventilated area using the mounting holes on its base. Ensure there is adequate space around the unit for air circulation, especially near the heat sink fins.
- การเชื่อมต่ออินพุต AC: Connect the AC power supply (90-280VAC, 50/60Hz) to the 'L' and 'N' terminals. Use appropriate gauge wiring for your installation.
- การเชื่อมต่อแบตเตอรี่: Connect the battery to be charged to the 'B+' and 'B-' terminals. Ensure correct polarity: connect the battery's positive terminal to 'B+' and the negative terminal to 'B-'.
- การตรวจสอบเบื้องต้น: ก่อนจ่ายไฟ โปรดตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งว่าแน่นสนิทและต่อขั้วถูกต้องหรือไม่
Figure 4.1: Case dimensions for BAC06A (horizontal) and BAC06V (vertical) models. The BAC06A has dimensions of 143mm (length) x 96mm (width) x 55mm (height).
5. คู่มือการใช้งาน
Once installed, the BAC06A-24V operates largely automatically. Follow these guidelines for optimal performance:
- เปิดเครื่อง: Apply AC power to the charger. The 'POWER' LED will illuminate, indicating the unit is active.
- กระบวนการชาร์จ: If a connected battery requires charging, the 'CHARGING' LED will illuminate. The charger will automatically enter the two-stage charging process: constant current phase followed by constant voltagอี เฟส
- เล่มที่tage การปรับ: ปริมาณการส่งออกtage can be fine-tuned using the 'VOLTS ADJ.' potentiometer. This allows for precise matching to specific battery float charge requirements.
- การปรับปัจจุบัน: The charging current can be adjusted using the 'AMP ADJ.' potentiometer. This is useful for setting the maximum charge rate.
- ค่าลอย: Once the battery reaches full charge, the charger will maintain a float voltage, preventing overcharging and ensuring the battery remains topped up. The 'CHARGING' LED may turn off or dim depending on the battery's state.
บันทึก: The charger is designed for permanent connection to generator starter batteries and provides overload and short circuit protections to avoid disconnection during cranking.
6. การบำรุงรักษา
The BAC06A-24V charger is designed for low maintenance. However, regular checks can ensure its longevity and reliable operation:
- ความสะอาด : รักษาที่ชาร์จให้สะอาด ปราศจากฝุ่นและสิ่งสกปรก ใช้ผ้าแห้งนุ่มๆ ในการทำความสะอาด ห้ามใช้น้ำยาทำความสะอาด
- การระบายอากาศ : Ensure that the ventilation holes and heat sink fins are not obstructed. Proper airflow is crucial for preventing overheating.
- การเชื่อมต่อ: Periodically check all wiring connections (AC input and DC output) for tightness and signs of corrosion. Loose connections can lead to poor performance or damage.
- ตรวจสอบฟิวส์: If the charger fails to power on or charge, check the 10A fuse. Replace it only with a fuse of the same type and rating.
- สภาพแวดล้อม : Ensure the operating environment remains within the specified temperature range (-30°C to +55°C) and humidity (10%RH ~ 95%RH, non-condensing).
7 การแก้ไขปัญหา
This section provides solutions to common issues you might encounter with your BAC06A-24V charger.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Charger not powering on (POWER LED off) | No AC input power; Blown fuse; Internal fault. | Check AC power source and connections. Verify the 10A fuse and replace if necessary. If problem persists, contact support. |
| CHARGING LED not illuminating | Battery fully charged; Incorrect battery connection (reverse polarity); Battery voltagค่า e ต่ำเกินไป; เกิดข้อผิดพลาดภายใน | Confirm battery requires charging. Check battery polarity. Ensure battery voltage is within charger's operating range. |
| Charger gets excessively hot | Poor ventilation; Overload condition. | Ensure adequate airflow around the unit. Reduce load if possible. If overheating continues, disconnect and contact support. |
| ปริมาณการส่งออกtagกระแสไฟฟ้าไม่สามารถปรับได้ | Potentiometer fault; Internal circuit issue. | ติดต่อฝ่ายสนับสนุนเพื่อขอความช่วยเหลือ |
8. ข้อมูลจำเพาะทางเทคนิค
Detailed technical specifications for the BAC06A-24V charger are provided below:
Figure 8.1: Comprehensive technical specifications for the BAC06A charger, including input, output, insulation, working conditions, and physical profile.
| หมวดหมู่ | รายการ | Specification (24V Model) |
|---|---|---|
| ป้อนข้อมูล | ระบุ AC Voltage | AC (100 ~ 250) โวลต์ |
| แม็กซ์ AC Voltage | AC (90 ~ 280) โวลต์ | |
| ความถี่ไฟฟ้ากระแสสลับ | 50เฮิรตซ์/60เฮิรตซ์ | |
| กระแสไฟเข้าสูงสุด | 2A | |
| ประสิทธิภาพ | มากกว่า 85% | |
| ไม่มีการใช้พลังงานโหลด | <3วัตต์ | |
| เอาท์พุต | กระแสไฟชาร์จ | 2A~3A (Error±2%) |
| Factory Charging Current | 3A | |
| พลังสูงสุด | 85วัตต์ | |
| ไม่มีโหลดVoltage | 27.6V (ข้อผิดพลาด± 1%) | |
| ฉนวนกันความร้อน | ความต้านทานฉนวน | Between input and output, input and shell both are: DC500V 1min RL≥50เมกะโอห์ม |
| ฉนวน Voltage | Between input and output, input and shell both are: AC1500V 50Hz 1min Leakage current: IL≤3.5มิลลิแอมป์ | |
| เงื่อนไขการทำงาน | อุณหภูมิในการทำงาน | (-30 ~ + 55) ° C |
| อุณหภูมิในการจัดเก็บ | (-40 ~ + 85) ° C | |
| ความชื้นในการทำงาน | 10%RH ~ 95%RH (No condensation) | |
| โปรfile (BAC06A) | น้ำหนักสุทธิ | 0.65กก. |
| ขนาด (กว้าง*ยาว*สูง) | 143มม. × 96มม. × 55มม. |
9. การรับประกันและการสนับสนุน
For warranty information, please refer to the documentation provided with your purchase or contact your local SMARTGEN distributor. SMARTGEN is committed to providing high-quality products and customer satisfaction.
If you encounter any issues not covered in this manual or require further assistance, please contact SMARTGEN customer support through their official website or authorized service centers. When contacting support, please have your product model number (BAC06A-24V) and purchase details ready.
