APS CL6360H Main Upper Stainless Steel Black Mesh Rivet Grille Insert Instruction Manual

1. สินค้าหมดview

This document provides installation and maintenance instructions for the APS CL6360H Main Upper Stainless Steel Black Mesh Rivet Grille Insert. This product is designed to enhance the front appearance of your vehicle by adding a custom grille overlay.

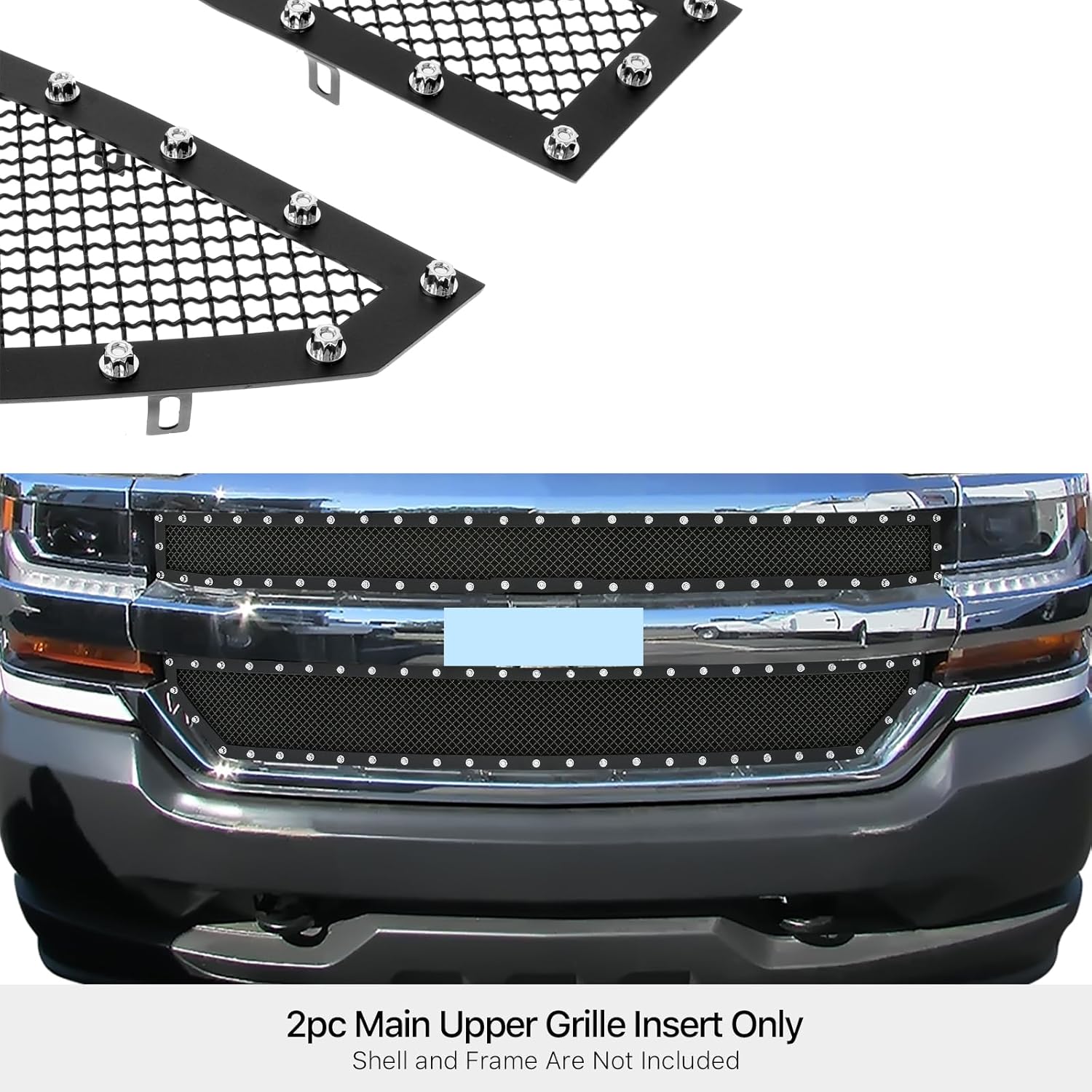

Image 1.1: Two APS CL6360H black mesh rivet grille inserts, showing their design and construction.

2. ความเข้ากันได้

This grille insert is compatible with the following vehicle models:

• Chevy Silverado 1500 (Model Years: 2016, 2017, 2018)
• Chevy Silverado 1500 LD (Model Year: 2019)

หมายเหตุสำคัญ:

• Not compatible with Z71 and High Country models.
• This product is a grille insert only; the original equipment (OE) grille shell remains on the vehicle after installation. Logo, emblem, frame, or shell are not included.

3. เนื้อหาบรรจุภัณฑ์

เมื่อเปิดบรรจุภัณฑ์ ตรวจสอบว่าส่วนประกอบทั้งหมดอยู่ครบและไม่ได้รับความเสียหาย:

• Main Upper Grille Insert (1.8mm Wire Mesh Rivet Style, Black, Quantity: 2 pieces)
• อุปกรณ์สำหรับติดตั้ง (สกรู, แคลมป์)ampส ฯลฯ)
• Installation Paper (detailed instructions)

หากมีรายการใดขาดหายหรือเสียหาย โปรดติดต่อฝ่ายสนับสนุนลูกค้าทันที

4. การตั้งค่า (การติดตั้ง)

This grille insert utilizes a Bolt Over/Overlay/Bolton installation method, which requires drilling. The original grille shell must remain on the vehicle. Professional installation is recommended.

เครื่องมือที่จำเป็น (ไม่รวม):

• เจาะ
• Drill bits (appropriate size for mounting hardware)
• สายวัดหรือไม้บรรทัด
• ปากกาเมจิกหรือดินสอ
• Protective eyewear and gloves

ขั้นตอนการติดตั้ง:

1. การตระเตรียม: Ensure the vehicle's front end, particularly the existing grille area, is clean and free of debris.
2. การวางตำแหน่ง: Carefully place the new grille insert over the existing OE grille shell. Align it to ensure proper fitment and desired aesthetic.
3. การทำเครื่องหมายจุดเจาะ: Once aligned, use a marker or pencil to accurately mark the drilling locations through the tabs on the new grille insert onto the OE grille shell.
4. การเจาะ: Remove the new grille insert. Using the marked points, carefully drill pilot holes into the OE grille shell. Ensure drill bit size matches the provided mounting hardware to avoid damage.
5. Securing the Insert: Reposition the new grille insert. Align the tabs with the drilled holes. Use the provided mounting hardware (screws, clamps) to secure the insert firmly to the OE grille shell. Ensure all connections are tight and secure.
6. การตรวจสอบขั้นสุดท้าย: Verify that the grille insert is securely mounted and does not obstruct any vehicle functions or lighting.

ภาพที่ 4.1: อดีตample of the APS CL6360H grille insert installed on a compatible Chevy Silverado 1500. Note that the original grille shell remains.

5. คู่มือการใช้งาน

The APS CL6360H grille insert is a static cosmetic and protective component. It does not require any operational procedures after installation. Once properly installed, it functions passively to enhance vehicle aesthetics and provide a layer of protection to the radiator area.

6. การบำรุงรักษา

To ensure the longevity and appearance of your grille insert, follow these maintenance guidelines:

• การทำความสะอาดปกติ: Clean the grille insert regularly with mild automotive soap and water. Use a soft cloth or sponge to avoid scratching the powder-coated finish.
• หลีกเลี่ยงสารเคมีที่รุนแรง: ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน ตัวทำละลาย หรือสารเคมีรุนแรง เพราะอาจทำให้สารเคลือบเสียหายได้
• ตรวจสอบตัวยึด: Periodically check all mounting hardware to ensure they remain tight and secure. Re-tighten if necessary.
• การตรวจสอบความเสียหาย: Inspect the grille for any signs of damage (e.g., bent mesh, loose rivets) after impacts or off-road driving. Address any issues promptly.

7 การแก้ไขปัญหา

This section addresses common concerns that may arise during or after installation.

Issue: Grille insert does not align properly or fit flush.

สาเหตุที่เป็นไปได้:

• Incorrect vehicle model or year.
• Tabs on the insert are bent or misaligned.
• Drill holes on the OE grille shell are not accurately placed.

สารละลาย:

• Double-check vehicle compatibility against the product specifications.
• Carefully inspect the grille insert for any manufacturing defects or shipping damage. Gently adjust tabs if slightly bent, but avoid excessive force.
• Ensure precise marking and drilling of holes. If holes are significantly off, professional assistance may be required.

Issue: Mounting hardware feels loose after installation.

สาเหตุที่เป็นไปได้:

• Hardware not tightened sufficiently.
• Incorrect drill bit size used, resulting in oversized holes.

สารละลาย:

• Re-tighten all mounting hardware. Do not overtighten to avoid stripping threads or damaging components.
• If holes are oversized, consider using larger washers or alternative fastening methods (e.g., rivet nuts) with professional guidance.

For issues not covered here, please refer to the "Warranty and Support" section.

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

APS is committed to customer satisfaction. If you encounter any quality problems with your grille insert, please do not hesitate to contact our customer service team.

While specific warranty details are not provided in this manual, APS offers professional and sincere service to resolve product-related issues.

For assistance, please contact APS customer support through the retailer's platform or the official APS webเว็บไซต์.
