การแนะนำ
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Telwin DIGITAL MIG 330 welding machine. Please read this manual thoroughly before operating the machine and keep it for future reference.
The Telwin DIGITAL MIG 330 is a microprocessor-controlled MIG-MAG/Synergic welding machine with an integrated 4-roll wire feeder. It is particularly suitable for locksmith and bodywork applications, as well as welding galvanized sheets, high yield strength (HLE) steel, stainless steel, and aluminum.
คำแนะนำเพื่อความปลอดภัย
ให้ความสำคัญกับความปลอดภัยเสมอเมื่อใช้งานอุปกรณ์เชื่อม การไม่ปฏิบัติตามแนวทางด้านความปลอดภัยอาจส่งผลให้เกิดการบาดเจ็บสาหัสหรือเสียชีวิตได้
- Ensure proper ventilation to avoid inhaling welding fumes.
- สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม รวมถึงหมวกนิรภัยสำหรับงานเชื่อม ถุงมือ และชุดป้องกัน
- ห้ามใช้งานเครื่องในที่มืดamp หรือสภาวะเปียกชื้น
- โปรดถอดปลั๊กไฟก่อนทำการบำรุงรักษาหรือปรับแต่งใดๆ
- ควรมีถังดับเพลิงไว้ใกล้ตัว
สินค้าเกินview
รูปที่ 1: ด้านหน้า view of the Telwin DIGITAL MIG 330 welding machine, showing its compact design with wheels for portability, the control panel, and the welding torch connection.

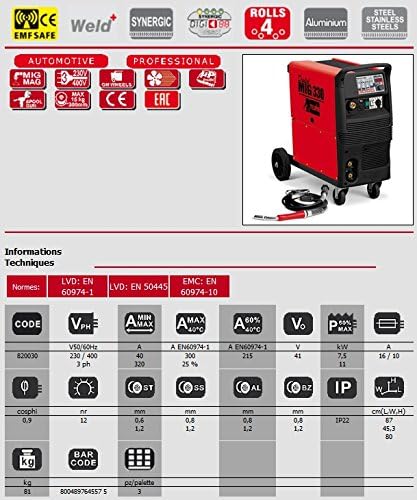

รูปที่ 2: Technical specifications diagram for the Telwin DIGITAL MIG 330, illustrating various operational parameters and compliance standards.
การตั้งค่า
การแกะบรรจุภัณฑ์และการตรวจสอบ
- นำเครื่องเชื่อมและอุปกรณ์เสริมทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง
- Inspect the machine for any signs of damage during transit. Report any damage to your supplier immediately.
- ตรวจสอบว่ามีส่วนประกอบทั้งหมดที่ระบุไว้ในรายการบรรจุภัณฑ์อยู่
การเชื่อมต่อไฟฟ้า
The Telwin DIGITAL MIG 330 operates on 230-400V. Ensure your power supply matches the machine's requirements. Connect the power cable to a suitable grounded outlet.
การเชื่อมต่อถังแก๊ส
- Securely attach the gas regulator to the appropriate shielding gas cylinder (e.g., Argon, CO2, or mixed gas, depending on the material).
- ต่อสายแก๊สจากตัวควบคุมแรงดันเข้ากับช่องต่อแก๊สของเครื่องเชื่อม
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นสนิทเพื่อป้องกันการรั่วไหลของแก๊ส
Wire Spool Installation
- Open the wire feeder compartment.
- Place the wire spool onto the spindle, ensuring it rotates freely.
- Thread the welding wire through the wire feeder mechanism, ensuring it passes through the correct groove for the wire diameter.
- Close the wire feeder compartment.
คบเพลิงและพื้นดินamp การเชื่อมต่อ
- Connect the MIG-MAG welding torch to the designated connector on the front panel.
- ต่อสายดิน clamp cable to the appropriate terminal and attach the clamp ยึดติดกับชิ้นงานหรือโต๊ะเชื่อมอย่างแน่นหนา
คำแนะนำการใช้งาน
แผงควบคุมโอเวอร์view
The DIGITAL MIG 330 features an intuitive control panel with SYNERGIC DIGIDESK technology for quick and easy program configuration.
- แสดง: Shows selected parameters and welding programs.
- Parameter Adjustment Knobs: Used to fine-tune voltage, wire speed, and other settings.
- การเลือกโปรแกรม: Allows selection of pre-set synergistic programs based on material, wire diameter, and gas type.
- 2/4-Stroke Selector: Toggles between 2-stroke (press and hold for arc) and 4-stroke (press to start, press to stop) operation.
- Spot Welding Function: For timed spot welds.
Synergic Operation
The SYNERGIC DIGIDESK technology automatically programs the wire speed based on the characteristics of the welding material, shielding gas, and wire diameter. This ensures high arc control and welding quality.
- Select the desired welding program corresponding to your material (e.g., steel, stainless steel, aluminum), wire diameter, and gas.
- The machine will automatically set the optimal wire feed speed.
- ปรับระดับเสียงtage or other parameters as needed for fine-tuning the weld bead.
การปรับแต่งด้วยตนเอง
While synergistic mode simplifies operation, manual adjustments are possible for specific applications:
- Wire Speed Regulation: Manually override the wire speed if required.
- Post-Gas Time: Adjust the duration of gas flow after the arc stops to protect the weld pool.
- Burn-Back Time: Control the time the wire burns back after the arc stops to prevent the wire from sticking in the puddle.
Spool Gun Usage
The machine supports the use of a Spool Gun torch, which is particularly useful for welding soft wires like aluminum, as it minimizes feeding issues.
การซ่อมบำรุง
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องเชื่อมของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด ควรตัดกระแสไฟก่อนทำการบำรุงรักษาทุกครั้ง
การบำรุงรักษาประจำวัน
- Clean the welding torch nozzle and contact tip. Replace if worn.
- Check the condition of the ground clamp และสายเคเบิล
- ตรวจสอบสายไฟว่ามีความเสียหายหรือไม่
การบำรุงรักษาประจำสัปดาห์/รายเดือน
- Clean the wire feeder rollers and guide tubes.
- ตรวจสอบท่อส่งแก๊สว่ามีรอยรั่วหรือไม่ โดยใช้สเปรย์ตรวจจับรอยรั่ว
- Clean the machine's exterior and ventilation openings to prevent dust buildup.
การป้องกันเทอร์โมสตัท
The machine is equipped with thermostat protection. If the machine overheats due to prolonged use or insufficient ventilation, it will automatically shut down. Allow it to cool down before resuming operation.
การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีส่วนโค้ง | No power, poor ground connection, gas flow issue, wrong settings. | Check power supply, ensure ground clamp is secure, verify gas flow, check welding parameters. |
| ปัญหาการป้อนลวด | Incorrect wire tension, clogged liner, worn contact tip, wrong drive roller size. | Adjust wire tension, clean/replace liner, replace contact tip, ensure correct drive rollers are installed. |
| คุณภาพการเชื่อมไม่ดี | ปริมาตรไม่ถูกต้องtage/wire speed, insufficient gas shielding, dirty workpiece. | Adjust parameters, check gas flow and type, clean workpiece thoroughly. |
| Machine overheats (thermostat protection activated) | Prolonged use beyond duty cycle, blocked ventilation. | Allow machine to cool down, ensure adequate ventilation, reduce duty cycle. |
ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| แบบอย่าง | DIGITAL MIG 330 (Model 820030) |
| พิมพ์ | MIG-MAG / Synergic Welding Machine |
| อินพุต Voltage | 230-400โวลต์ |
| เครื่องป้อนลวด | Integrated 4-Roll Wire Feeder |
| วัสดุที่เหมาะสม | Galvanized sheets, HLE steel, Stainless steel, Aluminum |
| เทคโนโลยี | SYNERGIC DIGIDESK |
| คุณสมบัติ | Automatic wire speed programming, Supply voltage monitoring, 2/4-stroke operation, Spot function, Automatic torch recognition, Wire speed regulation, Post-gas time, Burn-back time, Spool Gun compatibility, Thermostat protection. |
| น้ำหนัก | 43 กิโลกรัม |
การรับประกันและการสนับสนุน
The Telwin DIGITAL MIG 330 welding machine comes with a รับประกัน 1 ปี from the date of purchase. This warranty covers manufacturing defects and faulty materials under normal use conditions.
For technical support, service, or warranty claims, please contact your authorized Telwin dealer or the point of purchase. Ensure you have your proof of purchase and the machine's serial number available.
For more information, visit the official Telwin webเว็บไซต์: www.telwin.com
