1. บทนำ
Behringer EUROPOWER PMP2000D เป็นมิกเซอร์สเตอริโอขนาดกะทัดรัดประสิทธิภาพสูง กำลังขับ 2 x 1000 วัตต์ ออกแบบมาสำหรับงานเสียงสดหลากหลายประเภท เครื่องนี้ผสานรวมภาคขยายสัญญาณ Class-D อันทรงพลัง ampเป็นการรวมเอาเครื่องขยายเสียง มิกเซอร์อเนกประสงค์ 14 แชนแนล และโปรเซสเซอร์มัลติเอฟเฟ็กต์ Klark Teknik คุณภาพระดับสตูดิโอ ไว้ในอุปกรณ์พกพาเพียงชิ้นเดียว ออกแบบมาเพื่อมอบประสิทธิภาพเสียงที่ยอดเยี่ยมและความน่าเชื่อถือสำหรับนักดนตรี ดีเจ และผู้จัดงานอีเว้นท์
คุณสมบัติเด่น ได้แก่ ระบบ Class-D ที่ปฏิวัติวงการ ampเทคโนโลยีขยายเสียงเพื่อกำลังมหาศาลและน้ำหนักเบาเป็นพิเศษ พร้อมพรีแอมป์ไมโครโฟน IMP "มองไม่เห็น" 9 ตัวampมาพร้อมระบบจ่ายไฟ Phantom Power +48 V สำหรับไมโครโฟนคอนเดนเซอร์ และโปรเซสเซอร์เอฟเฟ็กต์ KLARK TEKNIK คุณภาพสูง พร้อมพรีเซ็ต 25 แบบ นอกจากนี้ PMP2000D ยัง "พร้อมใช้งานแบบไร้สาย" เพื่อการทำงานร่วมกับระบบไร้สายดิจิทัลของ BEHRINGER ได้อย่างราบรื่น (จำหน่ายแยกต่างหาก)
2. คำแนะนำด้านความปลอดภัยที่สำคัญ
โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียดก่อนใช้งาน PMP2000D เก็บคู่มือนี้ไว้เพื่อใช้อ้างอิงในอนาคต ปฏิบัติตามคำเตือนและคำแนะนำทั้งหมดเพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่ปลอดภัยและเหมาะสมที่สุด
- แหล่งพลังงาน: เชื่อมต่ออุปกรณ์เข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าตามที่กำหนดเท่านั้นtage. ตรวจสอบให้แน่ใจว่าสายไฟไม่ได้รับความเสียหายหรือถูกหนีบ
- การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศใดๆ ติดตั้งตามคำแนะนำของผู้ผลิต โดยตรวจสอบให้แน่ใจว่ามีอากาศถ่ายเทเพียงพอรอบๆ ตัวเครื่อง
- น้ำและความชื้น: ห้ามใช้เครื่องมือนี้ใกล้น้ำ หรือให้โดนน้ำหยดหรือกระเด็น ห้ามวางสิ่งของที่บรรจุของเหลวไว้บนเครื่องมือนี้
- ความร้อน: ห้ามติดตั้งใกล้แหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่น ๆ (รวมถึง ampเครื่องให้ความร้อน) ที่ผลิตความร้อน
- การต่อลงดิน: อย่าละเลยจุดประสงค์ด้านความปลอดภัยของปลั๊กแบบมีขั้วหรือแบบมีสายดิน ปลั๊กแบบมีขั้วจะมีใบมีด 2 ใบ โดยใบหนึ่งจะกว้างกว่าอีกใบ ปลั๊กแบบมีสายดินจะมีใบมีด 2 ใบและขาต่อสายดินที่สาม ขาที่กว้างหรือขาต่อสายดินที่สามนั้นมีไว้เพื่อความปลอดภัยของคุณ หากปลั๊กที่ให้มาไม่พอดีกับเต้ารับของคุณ ให้ปรึกษาช่างไฟฟ้าเพื่อขอเปลี่ยนเต้ารับที่ล้าสมัย
- การบริการ: แจ้งบริการทั้งหมดให้ช่างที่ผ่านการรับรองทราบ จำเป็นต้องให้บริการเมื่ออุปกรณ์ได้รับความเสียหายในลักษณะใดก็ตาม เช่น สายไฟหรือปลั๊กชำรุด ของเหลวหกหรือมีวัตถุตกลงไปในอุปกรณ์ อุปกรณ์โดนฝนหรือความชื้น ไม่สามารถทำงานได้ตามปกติ หรือตกหล่น
3. การตั้งค่า
3.1 การแกะบรรจุภัณฑ์และการตรวจสอบ
แกะกล่อง PMP2000D อย่างระมัดระวัง และตรวจสอบดูว่ามีร่องรอยความเสียหายใดๆ ที่อาจเกิดขึ้นระหว่างการขนส่งหรือไม่ หากพบความเสียหาย โปรดติดต่อตัวแทนจำหน่ายของคุณทันที เก็บวัสดุบรรจุภัณฑ์เดิมไว้สำหรับการจัดส่งหรือจัดเก็บในอนาคต
3.2 การจัดวาง
วางเครื่องผสมอาหารบนพื้นผิวที่มั่นคงและเรียบ ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างรอบเครื่องเพียงพอสำหรับการระบายอากาศเพื่อป้องกันความร้อนสูงเกินไป หลีกเลี่ยงการวางไว้ใกล้แหล่งความร้อนโดยตรงหรือในที่ที่มีแสงแดดส่องโดยตรง เครื่องนี้ออกแบบมาสำหรับใช้ภายในอาคารเท่านั้น
3.3 การเชื่อมต่อสายไฟ
เชื่อมต่อสายไฟ AC ที่ให้มากับช่องเสียบไฟของ PMP2000D แล้วเสียบเข้ากับเต้ารับไฟฟ้าที่มีสายดินที่เหมาะสม ตรวจสอบให้แน่ใจว่าสวิตช์เปิดปิดบนมิกเซอร์อยู่ในตำแหน่ง OFF ก่อนเชื่อมต่อกับแหล่งจ่ายไฟ
3.4 การเชื่อมต่อลำโพง
PMP2000D มาพร้อมคุณสมบัติทรงพลังสองอย่าง ampเชื่อมต่อลำโพงแบบพาสซีฟเข้ากับช่องต่อลำโพงที่แผงด้านหลัง ตรวจสอบให้แน่ใจว่าค่าความต้านทานของลำโพงตรงกับช่วงค่าความต้านทานที่แนะนำของมิกเซอร์ (โดยทั่วไปคือ 4-8 โอห์มต่อช่อง) ใช้สายลำโพงคุณภาพสูงเพื่อการส่งสัญญาณเสียงที่ดีที่สุด
รูปที่ 3.4.1: แผงด้านหน้าด้านบนview ภาพประกอบแสดงเค้าโครงของช่องสัญญาณ เอฟเฟ็กต์ และปุ่มควบคุมหลักของ PMP2000D
3.5 การเชื่อมต่อไมโครโฟนและเครื่องดนตรี
ใช้สาย XLR สำหรับไมโครโฟน และสาย TS/TRS ขนาด 1/4 นิ้ว สำหรับเครื่องดนตรีระดับไลน์ หรือแหล่งกำเนิดเสียงอื่นๆ PMP2000D มีช่องสัญญาณโมโน 9 ช่อง พร้อมอินพุต XLR และ 1/4 นิ้ว และช่องสัญญาณสเตอริโอเพิ่มเติมสำหรับการเชื่อมต่อต่างๆ สำหรับไมโครโฟนคอนเดนเซอร์ ให้เปิดสวิตช์ไฟแฟนทอม +48V ที่อยู่บนส่วนหลัก

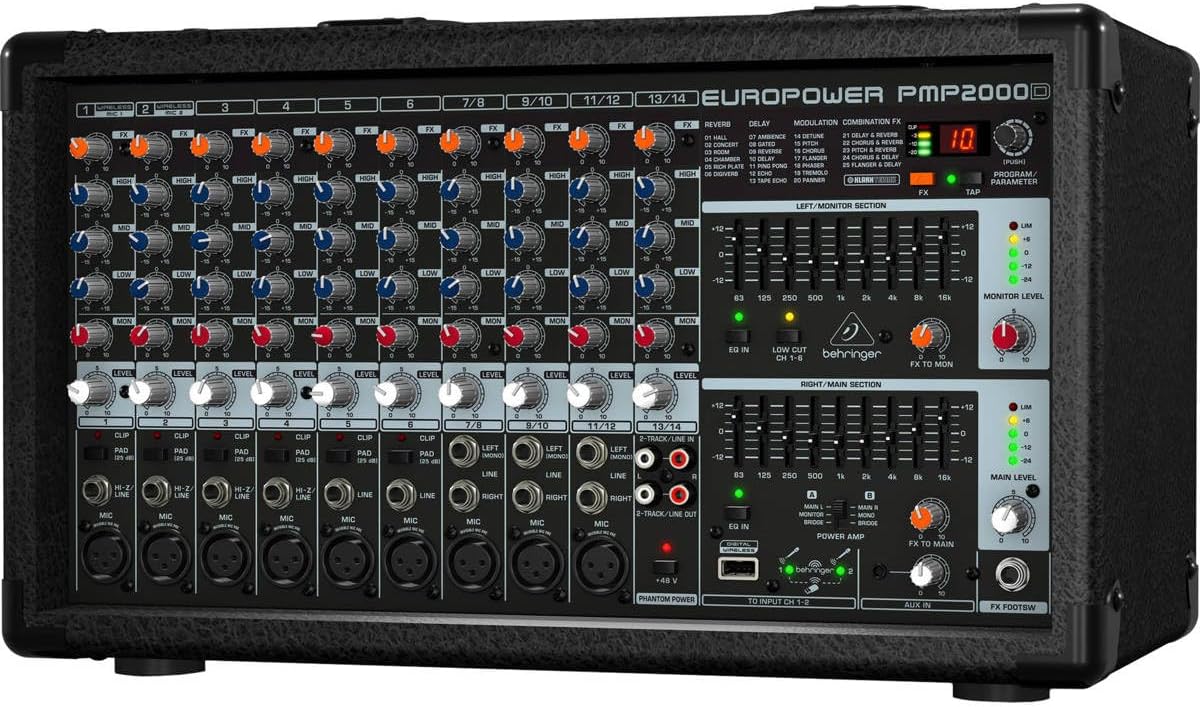

รูปที่ 3.5.1: มุม view ภาพแสดงช่องเสียบอินพุตต่างๆ ของ PMP2000D สำหรับไมโครโฟนและอุปกรณ์ระดับไลน์
3.6 การเพิ่มพลังเริ่มต้น
หลังจากเชื่อมต่อสายต่างๆ เสร็จแล้ว ตรวจสอบให้แน่ใจว่าได้ตั้งค่าปุ่มควบคุมระดับเสียงของแต่ละช่องสัญญาณและปุ่มควบคุมระดับเสียงหลักไว้ที่ระดับต่ำสุด เปิดเครื่อง PMP2000D ค่อยๆ เพิ่มระดับเสียงหลัก จากนั้นค่อยๆ เพิ่มระดับเสียงของแต่ละช่องสัญญาณจนกว่าจะได้เสียงที่ต้องการ
4. การใช้งานเครื่อง PMP2000D
4.1 การควบคุมช่องสัญญาณ
- ได้รับ: ปรับความไวในการรับสัญญาณสำหรับแต่ละช่องสัญญาณ ตั้งค่านี้เพื่อให้แน่ใจว่าได้รับสัญญาณที่แรงโดยไม่เกิดการบิดเบือน (แสดงโดยไฟ LED CLIP)
- อีคิว (สูง, กลาง, ต่ำ): อีควอไลเซอร์สามย่านความถี่สำหรับปรับแต่งโทนเสียงของสัญญาณอินพุตแต่ละตัว ปรับเพื่อเพิ่มหรือลดความถี่เฉพาะเจาะจง
- ฟอเร็กซ์: ควบคุมจำนวนสัญญาณที่ส่งจากช่องสัญญาณไปยังโปรเซสเซอร์เอฟเฟกต์ภายใน
- ระดับ: ปรับระดับเสียงโดยรวมของช่องสัญญาณในมิกซ์หลัก
4.2 ส่วนควบคุมหลัก
- ระดับหลัก: ควบคุมระดับเสียงโดยรวมของมิกซ์หลัก
- ระดับมอนิเตอร์: ปรับระดับเสียงเอาท์พุตมอนิเตอร์
- FX ไปยัง MAIN/MON: ควบคุมปริมาณสัญญาณเอฟเฟ็กต์ที่ส่งไปยังเอาต์พุตหลักและเอาต์พุตมอนิเตอร์
- อีคิวกราฟิก: อีควอไลเซอร์กราฟิกสเตอริโอ 7 แบนด์ ช่วยให้สามารถปรับแต่งความถี่ของเอาต์พุตหลักและเอาต์พุตมอนิเตอร์ได้อย่างแม่นยำ
- พลังงานแฟนทอม (+48V): เปิดใช้งานระบบจ่ายไฟแฟนทอมสำหรับไมโครโฟนคอนเดนเซอร์ที่เชื่อมต่อกับอินพุต XLR
4.3 โปรเซสเซอร์ Multi-FX ของ Klark Teknik
โปรเซสเซอร์เอฟเฟ็กต์ Klark Teknik FX ในตัว มีพรีเซ็ตคุณภาพสูง 25 แบบ รวมถึงเอฟเฟ็กต์รีเวิร์บ คอรัส แฟลงเจอร์ ดีเลย์ และมัลติเอฟเฟ็กต์ต่างๆ ใช้ปุ่ม PROGRAM/PARAMETER เพื่อเลือกเอฟเฟ็กต์และปรับพารามิเตอร์ต่างๆ ปุ่ม TAP ใช้สำหรับตั้งค่าเวลาหน่วงแบบเรียลไทม์
รูปที่ 4.3.1: ตัวประมวลผลเอฟเฟ็กต์ดิจิทัล Klark Teknik ซึ่งคล้ายกับตัวที่ติดตั้งอยู่ใน PMP2000D โดยมีคุณสมบัติในการปรับปรุงคุณภาพเสียงต่างๆ
4.4 ตัวเลือกไร้สาย
PMP2000D ได้รับการออกแบบให้ "พร้อมใช้งานแบบไร้สาย" ซึ่งหมายความว่าสามารถใช้งานร่วมกับไมโครโฟนไร้สายดิจิทัล USB ซีรีส์ ULM ของ Behringer ได้อย่างราบรื่น (ไม่รวมอยู่ในชุด) เพียงเสียบตัวรับสัญญาณ ULM เข้ากับพอร์ต USB เฉพาะบนมิกเซอร์ ก็สามารถใช้งานไมโครโฟนไร้สายได้แล้ว
5. การบำรุงรักษา
การบำรุงรักษาอย่างถูกต้องจะช่วยให้เครื่อง PMP2000D ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด
- การทำความสะอาด: ใช้ผ้านุ่มและแห้งเช็ดทำความสะอาดภายนอกตัวเครื่อง ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน ตัวทำละลาย หรือแว็กซ์
- การระบายอากาศ : ตรวจสอบช่องระบายอากาศเป็นประจำว่าไม่มีฝุ่นและเศษขยะ ช่องระบายอากาศที่อุดตันอาจทำให้เกิดความร้อนสูงเกินไป
- พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บเครื่องผสมอาหารไว้ในที่แห้งและเย็น โดยควรเก็บไว้ในบรรจุภัณฑ์เดิมหรือกล่องป้องกัน
- การสัมผัสของเหลว: หลีกเลี่ยงการทำของเหลวหกใส่ตัวเครื่อง หากของเหลวเข้าไปในตัวเครื่อง ให้ถอดปลั๊กไฟทันทีและนำเครื่องไปซ่อมที่ศูนย์บริการ
6 การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งาน PMP2000D
- ไม่มีไฟฟ้า:
- ตรวจสอบว่าสายไฟเชื่อมต่อกับมิกเซอร์และเต้ารับไฟฟ้าอย่างแน่นหนาแล้วหรือไม่
- ตรวจสอบว่าเต้ารับไฟฟ้าสามารถใช้งานได้
- ตรวจสอบฟิวส์ หากฟิวส์ขาด ให้เปลี่ยนด้วยฟิวส์ชนิดและขนาดเดียวกัน
- ไม่มีเสียงออก:
- ตรวจสอบให้แน่ใจว่าได้ปรับระดับเสียงหลักขึ้นแล้ว
- ตรวจสอบการควบคุมระดับเสียง (LEVEL) และการตั้งค่าเกน (GAIN) ของแต่ละช่องสัญญาณ
- ตรวจสอบการเชื่อมต่อลำโพงและตรวจสอบให้แน่ใจว่าลำโพงใช้งานได้
- ตรวจสอบให้แน่ใจว่าแหล่งสัญญาณเข้าใช้งานได้และเชื่อมต่ออย่างถูกต้อง
- เสียงผิดเพี้ยน:
- หากไฟ LED แสดงสถานะ CLIP สว่างขึ้นบ่อยครั้ง ให้ลดค่า GAIN ของช่องสัญญาณอินพุตลง
- ลดระดับเสียงหลักหรือระดับเสียงของแต่ละช่องสัญญาณลง
- ตรวจสอบค่าความต้านทานของลำโพงและตรวจสอบให้แน่ใจว่าตรงกับเอาต์พุตของมิกเซอร์
- เสียงสะท้อน (เสียงแหลมสูง):
- ขยับไมโครโฟนให้ห่างจากลำโพงมากขึ้น
- ลดค่า GAIN หรือ LEVEL ของช่องไมโครโฟนที่มีปัญหา
- ใช้ตัวปรับแต่งเสียงแบบกราฟิกเพื่อตัดความถี่ที่ทำให้เกิดเสียงสะท้อน
- เอฟเฟกต์ไม่ทำงาน:
- ตรวจสอบให้แน่ใจว่าได้ปรับระดับเสียง FX ของช่องสัญญาณที่ต้องการใช้งานขึ้นแล้ว
- ตรวจสอบการตั้งค่า FX TO MAIN/MON ในส่วนหลัก
- ตรวจสอบให้แน่ใจว่าได้เลือกโปรแกรมเอฟเฟ็กต์บนโปรเซสเซอร์ Klark Teknik FX แล้ว
หากขั้นตอนเหล่านี้ไม่สามารถแก้ไขปัญหาได้ โปรดติดต่อเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม
7. ข้อมูลจำเพาะ
ต่อไปนี้คือข้อมูลจำเพาะทางเทคนิคที่สำคัญสำหรับ Behringer EUROPOWER PMP2000D:
- กำลังขับ: 2 x 1000 วัตต์ (สเตอริโอ)
- Ampเทคโนโลยี lifier: D-Class
- ช่องทางการรับชม: 14 ช่อง (ไมค์/ไลน์โมโน 9 ช่อง, ไลน์สเตอริโอ 4 ช่อง)
- ไมค์พรีamps: พรีแอมป์ไมโครโฟน IMP "แบบมองไม่เห็น" จำนวน 9 ตัวamps พร้อมไฟเลี้ยง Phantom +48V
- ตัวประมวลผลเอฟเฟ็กต์: โปรเซสเซอร์เอฟเฟ็กต์ Klark Teknik Multi-FX พร้อมพรีเซ็ต 25 แบบ
- การปรับสมดุล: อีควอไลเซอร์ 3 แบนด์ต่อแชนแนล และอีควอไลเซอร์กราฟิกสเตอริโอ 7 แบนด์บนเอาต์พุตหลัก/มอนิเตอร์
- การเชื่อมต่อไร้สาย: พร้อมใช้งานแบบไร้สายสำหรับระบบไร้สายดิจิทัล Behringer ULM (ไม่รวมอยู่ในชุด)
- น้ำหนักสินค้า: 19.84 ปอนด์ (9 กก.)
- ขนาดสินค้า : 17.91 x 9.84 x 10.87 นิ้ว (45.5 x 25 x 27.6 ซม.)
- แหล่งพลังงาน: สายไฟ
รูปที่ 7.1: การเปรียบเทียบประสิทธิภาพของคลาส D กับคลาส AB ampเทคโนโลยีขยายเสียง โดยเน้นประสิทธิภาพที่เหนือกว่าของวงจร Class-D ที่ใช้ใน PMP2000D
8. การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกันโดยละเอียด โปรดดูที่เอกสารอย่างเป็นทางการของ Behringer webตรวจสอบเว็บไซต์หรือบัตรรับประกันที่มาพร้อมกับผลิตภัณฑ์ของคุณ Behringer ให้การรับประกันแบบจำกัดสำหรับผลิตภัณฑ์ของตน โดยครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ
หากคุณต้องการความช่วยเหลือด้านเทคนิค บริการ หรือมีข้อสงสัยเกี่ยวกับ PMP2000D โปรดไปที่หน้าสนับสนุนอย่างเป็นทางการของ Behringer หรือติดต่อแผนกบริการลูกค้า คุณมักจะพบคำถามที่พบบ่อย การอัปเดตซอฟต์แวร์ และเอกสารเพิ่มเติมทางออนไลน์
สำหรับคู่มือผู้ใช้ฉบับทางการ (PDF) โปรดดูเอกสารของผู้ผลิตที่มีให้ดาวน์โหลดทางออนไลน์: คู่มือผู้ใช้ Behringer PMP2000D (ไฟล์ PDF)
