คู่มือการใช้งานพัดลมเพดาน Hunter Newsome ขนาด 52 นิ้ว

1. บทนำและเรื่องอื่นๆview

This manual provides detailed instructions for the installation, operation, and maintenance of your Hunter Newsome 52-inch Ceiling Fan, model 53319. The Newsome ceiling fan is designed to provide efficient air circulation and complement various interior designs. It features a Whisper Wind motor for quiet performance and reversible blades for year-round comfort.

Figure 1: Hunter Newsome 52-inch Ceiling Fan in Fresh White finish.

2. คุณสมบัติของผลิตภัณฑ์

• การออกแบบคลาสสิก: Traditional Newsome fan with light oak reversible blades, measuring 52 x 52 x 12.02 inches.
• Multi-Speed Reversible Motor: Equipped with a Whisper Wind motor for powerful, quiet airflow. Features a reversible function to change air direction for summer downdraft and winter updraft modes.
• การควบคุมการดึงโซ่: Simple pull chain mechanism for turning the fan on/off and adjusting speed.
• ปรับความสูง: Includes 2-inch and 3-inch downrods to ensure proper distance from the ceiling and optimize air movement. Suitable for living rooms, lounges, and bedrooms.

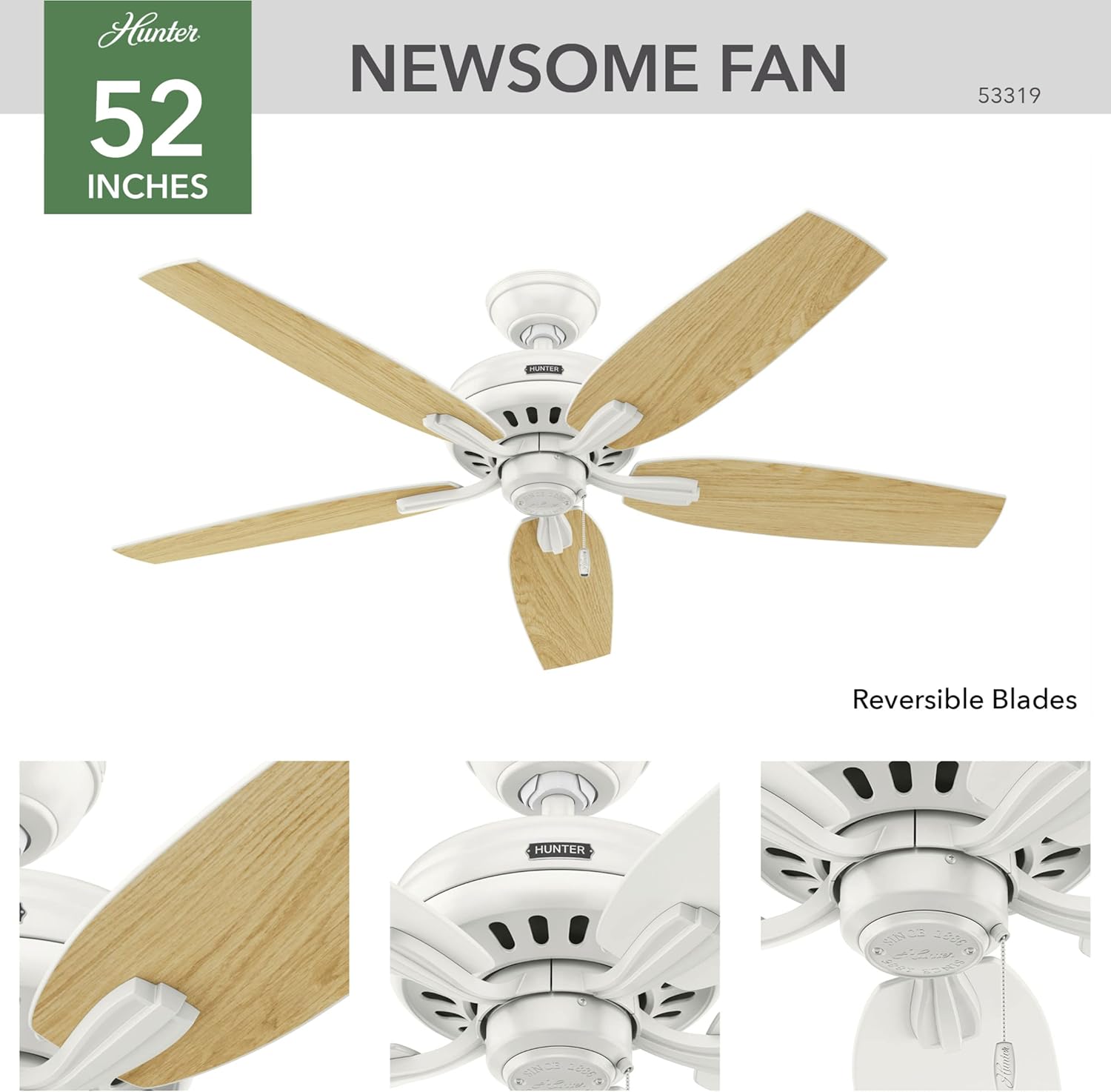

Figure 2: The Newsome fan features reversible blades, with one side in a light oak finish.

รูปที่ 3: รายละเอียด view of the reversible fan blades, highlighting both the Fresh White and light oak finishes.

3. การตั้งค่าและการติดตั้ง

Proper installation is crucial for the safe and efficient operation of your ceiling fan. It is recommended to consult a qualified electrician for installation if you are not familiar with electrical wiring.

3.1 รายการตรวจสอบก่อนการติดตั้ง

• โปรดตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟที่เบรกเกอร์แล้วก่อนเริ่มการติดตั้ง
• Verify all components are present as listed in the packaging.
• Confirm the mounting location can support the fan's weight (approximately 16.5 pounds).

3.2 การติดตั้งพัดลม

The fan comes with 2-inch and 3-inch downrods. Select the appropriate downrod length to ensure optimal air movement and clearance from the ceiling. Refer to the fan dimensions diagram for guidance.

Figure 4: Fan Dimensions for various installation types (Low Profile, Standard, Angled).

3.3 การเชื่อมต่อไฟฟ้า

Connect the fan's wiring to your household electrical system according to local electrical codes. This fan operates on 120 Volts AC/DC.

รูปที่ 5: ด้านล่าง view of the fan, illustrating the ceiling mount and motor housing.

4. คู่มือการใช้งาน

Your Hunter Newsome ceiling fan is controlled by a pull chain for speed adjustment and on/off function. It also features a reversible motor for seasonal use.

4.1 การปรับความเร็วพัดลม

Pull the chain to cycle through the three available fan speeds (High, Medium, Low) and to turn the fan off. Each pull will change the speed setting.

Figure 6: Close-up of the fan's motor housing, showing the pull chain for operation.

4.2 ฟังก์ชันมอเตอร์แบบกลับทิศทาง

To change the direction of the fan blades, locate the reverse switch on the motor housing.

• โหมดฤดูร้อน (ดูดอากาศลง): Set the switch to allow blades to rotate counter-clockwise, creating a cooling breeze.
• โหมดฤดูหนาว (กระแสลมขึ้น): Set the switch to allow blades to rotate clockwise, circulating warm air trapped near the ceiling.

Ensure the fan is completely stopped before changing the direction of rotation.

5. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้พัดลมเพดาน Hunter ของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

• การทำความสะอาด: Periodically wipe down the fan blades and motor housing with a soft, damp ผ้า หลีกเลี่ยงการใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนซึ่งอาจทำให้พื้นผิวเสียหายได้
• ความแน่นของใบมีด: Check and tighten all blade screws at least twice a year. Loose blades can cause wobbling and noise.
• การเชื่อมต่อไฟฟ้า: Ensure all electrical connections remain secure. If you notice any loose wiring, consult a qualified electrician.

6 การแก้ไขปัญหา

If you experience issues with your fan, refer to the following common troubleshooting steps:

For issues not listed here, or if solutions do not resolve the problem, please contact Hunter customer support.

7. ข้อมูลจำเพาะ

8. ข้อมูลการรับประกัน

Hunter Fan Company provides the following warranty for your Newsome Ceiling Fan:

Motor - Limited Lifetime Warranty: If any part of your ceiling fan motor fails during your ownership of the fan due to a defect in material or workmanship, as determined solely by Hunter, Hunter will provide you with a replacement fan free of charge. This limited warranty applies only to the motor itself and does not apply to electronic controls (such as remote control transmitters, remote control receivers, or capacitors) used in conjunction with the motor. Such electronic control items are included in the one-year limited warranty.

Other Components - One Year Limited Warranty: เว้นแต่จะระบุไว้เป็นอย่างอื่นในการรับประกันนี้ หากชิ้นส่วนใดชิ้นส่วนหนึ่งของพัดลมเพดาน Hunter ของคุณเกิดความล้มเหลวในเวลาใดก็ตามภายในหนึ่งปีนับจากวันที่ซื้ออันเนื่องมาจากความบกพร่องในวัสดุหรือฝีมือการผลิต ตามที่พิจารณาโดย Hunter เพียงผู้เดียว Hunter จะจัดหาชิ้นส่วนทดแทนให้โดยไม่มีค่าใช้จ่าย

9. การสนับสนุนและการติดต่อ

For further assistance, technical support, or warranty claims, please contact Hunter Fan Company customer service. You can find contact information on the official Hunter webสามารถดูได้จากเว็บไซต์หรือเอกสารประกอบการซื้อสินค้าของคุณ
