Sequential OB-6 Polyphonic Analog Synthesizer User Manual

1. บทนำ

This manual provides essential information for the setup, operation, and maintenance of your Sequential OB-6 Polyphonic Analog Synthesizer. Please read this manual thoroughly to ensure proper use and to maximize your experience with this instrument. The OB-6 combines the classic sound of Tom Oberheim's original 1970s synthesizers with modern reliability and features, offering a powerful and versatile tool for music creation.

2. ข้อมูลด้านความปลอดภัย

To prevent electric shock, fire, or damage to the unit, please observe the following precautions:

• แหล่งจ่ายไฟ: ใช้เฉพาะอะแดปเตอร์ไฟฟ้าที่ระบุเท่านั้น ตรวจสอบให้แน่ใจว่าระดับเสียงtage ตรงกับข้อกำหนดของภูมิภาคของคุณ
• ความชื้น: Do not expose the unit to rain, moisture, or excessive humidity. Do not place containers with liquids on the unit.
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่ามีการระบายอากาศรอบ ๆ เครื่องอย่างเพียงพอ อย่าปิดกั้นช่องระบายอากาศ
• ความร้อน: เก็บเครื่องให้ห่างจากแหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่นๆ ที่ผลิตความร้อน
• การทำความสะอาด: ถอดปลั๊กไฟก่อนทำความสะอาด ใช้ผ้าแห้งนุ่มๆ ห้ามใช้น้ำยาทำความสะอาดชนิดน้ำหรือสเปรย์ทำความสะอาด
• การบริการ: อย่าพยายามซ่อมบำรุงเครื่องด้วยตนเอง แนะนำให้ช่างผู้ชำนาญการเป็นผู้ซ่อมบำรุงทุกครั้ง

3. อะไรอยู่ในกล่อง

Upon unpacking your Sequential OB-6, please verify that all the following items are included:

• Sequential OB-6 Synthesizer
• แหล่งจ่ายไฟ
• คู่มือการใช้งาน (เอกสารนี้)

If any items are missing or damaged, please contact your dealer or Sequential customer support immediately.

4. สินค้าหมดview

The Sequential OB-6 is a 6-voice polyphonic analog synthesizer featuring a pure analog signal path, two voltage-controlled oscillators (VCOs) per voice, a state-variable filter, and a suite of digital effects. Its intuitive front panel provides direct, hands-on control over all parameters.

4.1 แผงควบคุมด้านหน้า

The front panel is logically laid out into sections for Oscillators, Mixer, Filter, Envelopes, LFO, Modulation, Effects, Sequencer, and Output. Each section features dedicated knobs and switches for immediate sound shaping.

ภาพที่ 4.1: ด้านหน้า view of the Sequential OB-6 Polyphonic Analog Synthesizer, showcasing the keyboard, pitch/mod wheels, and the comprehensive control panel with various knobs and buttons for sound design.

4.2 การเชื่อมต่อแผงด้านหลัง

The rear panel provides all necessary audio, MIDI, and USB connections for integrating the OB-6 into your studio or live setup.

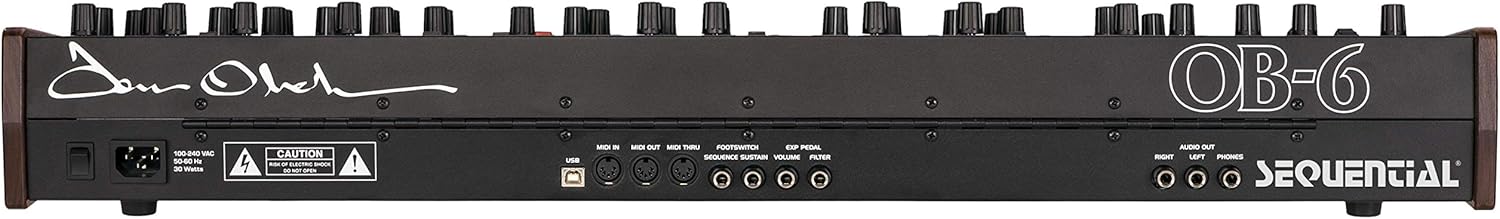

ภาพที่ 4.2: Rear panel of the Sequential OB-6, displaying the power input, USB port, MIDI In/Out/Thru, footswitch inputs (Sustain, Volume, Filter), and audio outputs (Right, Left, Phones).

5. การตั้งค่า

5.1 การแกะและการจัดวาง

Carefully remove the OB-6 from its packaging. Place the synthesizer on a stable, flat surface, ensuring sufficient space for ventilation around the unit.

5.2 การเชื่อมต่อสายไฟ

1. Ensure the OB-6 power switch is in the OFF position.
2. Connect the provided power supply to the power input on the rear panel of the OB-6.
3. เสียบปลั๊กแหล่งจ่ายไฟเข้ากับเต้าเสียบ AC ที่เหมาะสม

5.3 การเชื่อมต่อเสียง

Connect the main audio outputs (Right/Mono, Left) on the rear panel to your mixer, audio interface, or amplifier using standard 1/4-inch TS cables. For stereo operation, connect both Left and Right outputs. For mono, use the Left/Mono output.

5.4 การเชื่อมต่อ MIDI และ USB

The OB-6 supports both traditional MIDI (DIN connectors) and USB MIDI for communication with computers or other MIDI devices.

• มิดี้: Connect MIDI OUT of your controller/interface to MIDI IN of the OB-6. Connect MIDI OUT of the OB-6 to MIDI IN of your other devices or interface.
• ยูเอสบี: Connect a USB Type A cable from the OB-6's USB port to a USB port on your computer. The OB-6 will appear as a MIDI device in your operating system and DAW.

6. คู่มือการใช้งาน

6.1 การเปิด/ปิดเครื่อง

To power on the OB-6, flip the power switch on the rear panel to the ON position. The display will illuminate, and the synthesizer will initialize. To power off, flip the switch back to the OFF position. Always power off the unit before disconnecting the power supply.

6.2 Basic Sound Generation

The OB-6's sound engine is based on two voltage-controlled oscillators (VCOs) per voice, a sub-oscillator, a noise generator, a mixer, a state-variable filter, and two envelopes (filter and ampตัวเร่งปฏิกิริยา)

• ออสซิลเลเตอร์: Use the OSCILLATORS section to select waveform (saw, pulse), adjust frequency, and fine-tune.
• มิกเซอร์: The MIXER section blends the levels of OSC 1, OSC 2, Sub, and Noise.
• กรอง: The FILTER section controls the cutoff frequency, resonance, and envelope amount. The OB-6 features a 2-pole, state-variable filter with low-pass, high-pass, band-pass, and notch modes.
• ซองจดหมาย: The FILTER ENVELOPE and LOUDNESS ENVELOPE sections control the attack, decay, sustain, and release stages for dynamic sound shaping.

6.3 การบริหารจัดการโครงการ

The OB-6 stores a large number of factory and user programs (presets). Use the BANK and PROGRAM buttons to navigate and select programs. To save a modified program, press the WRITE button, select a destination, and press WRITE again to confirm.

6.4 การมอดูเลต

The MODULATION section provides control over the LFO (Low Frequency Oscillator) and its routing to various destinations, as well as aftertouch and velocity assignments for expressive control.

6.5 ส่วนผลกระทบ

The EFFECTS section offers a range of digital effects including reverbs, delays, chorus, flanger, and phase shifter. Use the dedicated controls to select effect type and adjust parameters.

6.6 ซีเควนเซอร์และอาร์เปจจิเอเตอร์

The OB-6 includes a polyphonic step sequencer and an arpeggiator. Refer to the dedicated sections in the full manual for detailed instructions on programming and using these features.

6.7 การตั้งค่าส่วนกลาง

The GLOBAL section allows access to system-wide settings such as MIDI channels, tuning, and other preferences. Press the GLOBAL button to enter the global menu and use the data encoder to navigate and adjust parameters.

7. การบำรุงรักษา

7.1 การทำความสะอาด

To clean the OB-6, disconnect it from power. Use a soft, dry, lint-free cloth to wipe down the chassis and keys. Avoid using abrasive cleaners, solvents, or waxes, as these can damage the finish and components.

7.2 พื้นที่จัดเก็บ

When not in use, store the OB-6 in a clean, dry environment away from direct sunlight and extreme temperatures. If transporting the unit, use a dedicated case to protect it from physical damage.

8 การแก้ไขปัญหา

This section addresses common issues you might encounter with your OB-6.

• ไม่มีเสียง:
  • ตรวจสอบการเชื่อมต่อไฟฟ้าและให้แน่ใจว่าเครื่องเปิดอยู่
  • Verify audio cables are correctly connected to outputs and your sound system.
  • Ensure volume controls (Master Volume, Loudness Envelope Sustain) are not set to zero.
  • Check if a program with very low volume or muted oscillators is selected.
• MIDI ไม่ตอบสนอง:
  • Confirm MIDI cables are connected correctly (OUT to IN, IN to OUT).
  • Check the MIDI channel settings in the OB-6's Global menu and ensure they match your controller/DAW.
  • For USB MIDI, ensure drivers are installed (if required by your OS) and the OB-6 is recognized by your computer.
• พฤติกรรมที่ผิดปกติ:
  • Try performing a factory reset (refer to the full manual for instructions).
  • ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ได้รับการอัปเดตแล้ว

If you encounter persistent issues not covered here, please contact Sequential customer support.

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

For warranty information, please refer to the warranty card included with your product or visit the official Sequential website. For technical support, product registration, or service inquiries, please contact Sequential customer support through their official channels. Keep your proof of purchase for warranty claims.

เป็นทางการ Webเว็บไซต์: www.sequential.com
