คู่มือการใช้งาน+

ไอน์เฮลล์ จีอี-เอชเอ็ม 38 SF

คู่มือการใช้งานเครื่องตัดหญ้าแบบผลักมือ Einhell GE-HM 38 SF

รุ่น: GE-HM 38 SF (หมายเลขชิ้นส่วน 3414161)

1. บทนำ

คู่มือนี้ให้คำแนะนำอย่างละเอียดเกี่ยวกับการใช้งาน การประกอบ และการบำรุงรักษาเครื่องตัดหญ้าแบบใช้มือผลัก Einhell GE-HM 38 SF อย่างปลอดภัยและมีประสิทธิภาพ อุปกรณ์ที่แข็งแรงทนทานและใช้งานได้ดีนี้ได้รับการออกแบบมาเพื่อการตัดหญ้าในสนามขนาดเล็กอย่างเงียบเชียบ ง่ายดาย และเป็นมิตรต่อสิ่งแวดล้อม

คุณสมบัติเด่น ได้แก่ เทคโนโลยีการตัดแบบไร้สัมผัสเพื่อลดแรงเสียดทานและเสียงรบกวน แกนตัดหญ้าแบบลูกปืนพร้อมใบมีดเหล็กคุณภาพสูง 5 ใบ และระบบ 4 จังหวะtagการปรับความสูงในการตัด

เครื่องตัดหญ้าแบบใช้มือผลัก Einhell GE-HM 38 SF
รูปที่ 1: เครื่องตัดหญ้าแบบใช้มือผลัก Einhell GE-HM 38 SF พร้อมกล่องเก็บหญ้า

2. คำแนะนำด้านความปลอดภัย

โปรดอ่านและทำความเข้าใจคำเตือนและคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งานเครื่องตัดหญ้า การไม่ปฏิบัติตามคำเตือนและคำแนะนำอาจส่งผลให้เกิดการบาดเจ็บร้ายแรงได้

  • ควรกันเด็กและผู้คนรอบข้างให้ออกห่างจากเครื่องตัดหญ้าขณะใช้งาน
  • สวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสม รวมถึงรองเท้าที่แข็งแรงและแว่นตาป้องกันดวงตา
  • ห้ามใช้งานเครื่องตัดหญ้าในบริเวณหญ้าเปียกหรือขณะฝนตก
  • ตรวจสอบพื้นที่ที่จะตัดหญ้าและเอาสิ่งของใดๆ ที่อาจถูกใบมีดขว้างออกไป
  • ควรเข็นเครื่องตัดหญ้าด้วยความเร็วระดับคนเดิน และยืนให้มั่นคงเสมอ
  • ห้ามพยายามทำความสะอาดช่องปล่อยเศษหญ้าหรือใบมีดขณะที่เครื่องตัดหญ้ากำลังทำงานเด็ดขาด
  • เก็บเครื่องตัดหญ้าไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก

3. ส่วนประกอบและการประกอบ

เครื่องตัดหญ้าแบบใช้มือผลัก Einhell GE-HM 38 SF ของคุณมาพร้อมกับส่วนประกอบดังต่อไปนี้:

  • เครื่องตัดหญ้าแบบมือถือ
  • แถบดันส่วนบน
  • ส่วนต่อขยายพนักพิง (2 ชิ้น)
  • แถบดันด้านล่าง
  • กล่องใส่หญ้าพร้อมเข็มขัดรัด
  • สกรู M6 x 30 (6x)
  • น๊อตปีกนก (6x)
  • แยกพิน (2x)
  • คู่มือการใช้งานต้นฉบับ

ขั้นตอนการประกอบ:

  1. ติดตั้งส่วนล่างของคันโยกดันเข้ากับตัวเครื่องตัดหญ้าหลักโดยใช้สกรูและน็อตปีกผีเสื้อที่ให้มา
  2. เชื่อมต่อส่วนต่อขยายด้ามจับแบบสองชิ้นเข้ากับส่วนล่างของด้ามจับ
  3. ยึดส่วนบนของด้ามจับเข้ากับส่วนต่อขยาย ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนา ด้ามจับที่ออกแบบตามหลักสรีรศาสตร์และปรับความสูงได้ สามารถปรับให้มีความสูงที่สะดวกสบายได้
  4. ประกอบกล่องเก็บหญ้าตามคำแนะนำและติดตั้งเข้ากับเครื่องตัดหญ้า
รอกตกปลา Einhell GE-HM 38 SF พร้อมถุงเก็บปลา
รูปที่ 2: ถุงเก็บหญ้าที่ให้มาด้วย ซึ่งมีความจุประมาณ 26 ลิตร

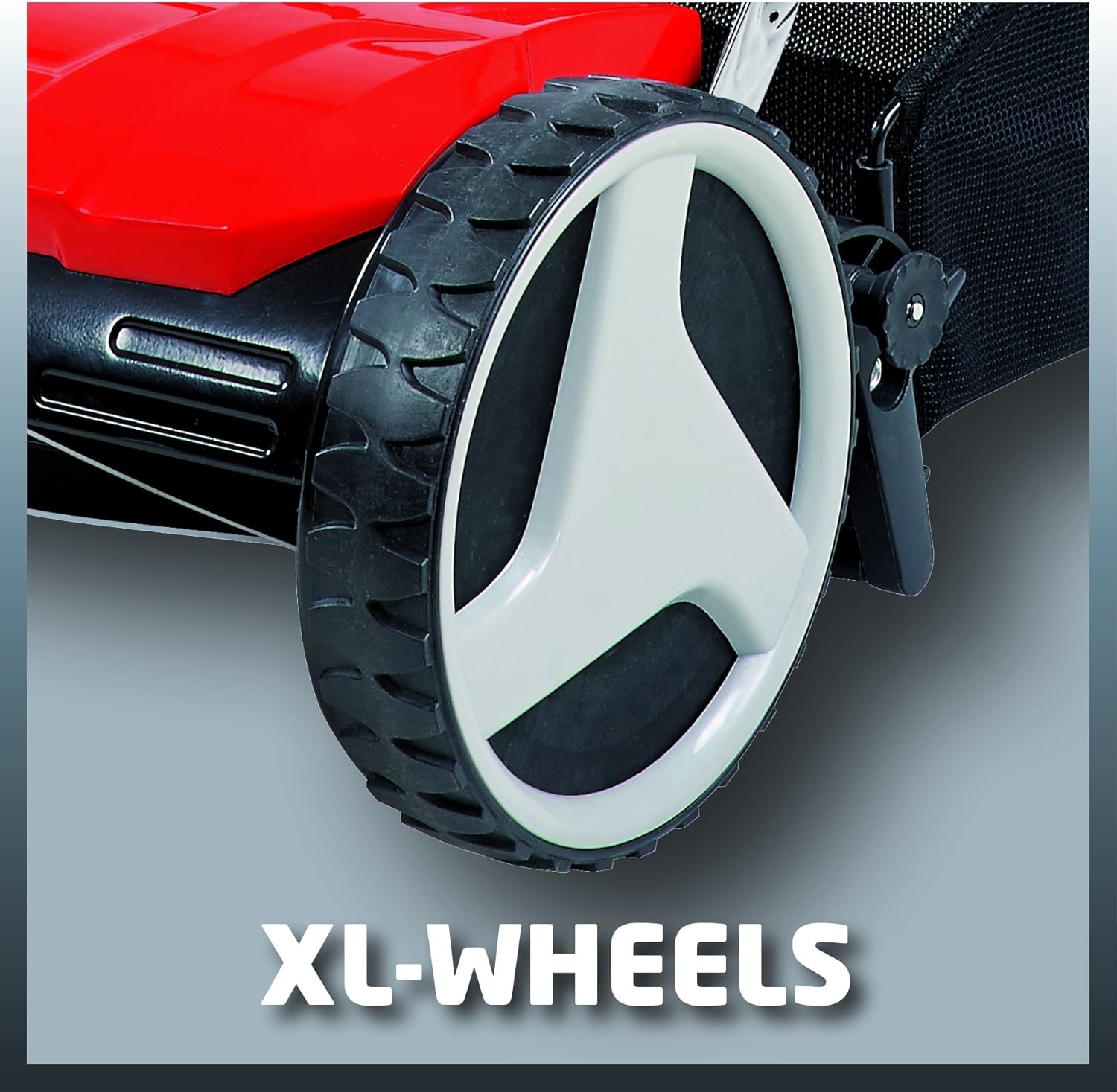

ล้อ Einhell GE-HM 38 SF XL
รูปที่ 3: เครื่องตัดหญ้ามีล้อขนาด XL ที่ช่วยปกป้องพื้นที่สนามหญ้าและทำให้เคลื่อนย้ายได้ง่าย

4. การตั้งค่า

การปรับความสูงของการตัด:

เครื่องดูดฝุ่น Einhell GE-HM 38 SF มีให้เลือก 4 เครื่องtagสามารถปรับความสูงในการตัดได้ ช่วยให้คุณเลือกความสูงที่เหมาะสมที่สุดสำหรับสนามหญ้าของคุณ ความสูงในการตัดที่มีให้เลือกคือ 13 มม., 23 มม., 32 มม. และ 38 มม.

  1. หาตำแหน่งกลไกปรับความสูงในการตัดที่ด้านข้างของเครื่องตัดหญ้า
  2. ปรับกลไกอย่างระมัดระวังให้ได้ความสูงในการตัดที่ต้องการ ตรวจสอบให้แน่ใจว่าทั้งสองด้านอยู่ในระดับเดียวกันเพื่อให้ได้การตัดที่เรียบเนียน
  3. โปรดตรวจสอบให้แน่ใจว่าการตั้งค่ามีความปลอดภัยก่อนเริ่มดำเนินการ
เครื่องตัดหญ้า Einhell GE-HM 38 SF ปรับความสูงได้ 4 ระดับ
รูปที่ 4: เครื่องตัดหญ้ามีระดับความสูงในการตัด 4 ระดับ ตั้งแต่ 13 มม. ถึง 38 มม.

5. คู่มือการใช้งาน

เทคโนโลยีการตัดแบบไร้สัมผัสพิเศษของ GE-HM 38 SF ช่วยลดแรงเสียดทานระหว่างใบมีดและใบมีดรอง ทำให้การทำงานเงียบและใช้แรงน้อยลง การออกแบบนี้ช่วยให้ได้การตัดที่สะอาดและแม่นยำ คล้ายกับการใช้กรรไกรตัดแต่งกิ่ง ทำให้สนามหญ้าดูสวยงาม

  1. หากต้องการเก็บเศษหญ้า โปรดตรวจสอบให้แน่ใจว่ากล่องเก็บเศษหญ้าติดตั้งอย่างแน่นหนา
  2. ดันเครื่องตัดหญ้าไปข้างหน้าด้วยจังหวะที่สม่ำเสมอและสบายๆ แกนตัดหญ้าแบบลูกปืนพร้อมใบมีดตัดที่ลับคมอย่างแม่นยำห้าใบจะตัดหญ้าได้อย่างมีประสิทธิภาพ
  3. ควรทาสีให้ทับซ้อนกันเล็กน้อยในแต่ละครั้ง เพื่อให้แน่ใจว่าสีเคลือบทั่วถึงและได้ผิวสัมผัสที่เรียบเนียน
  4. เทกล่องเก็บหญ้าทิ้งเป็นประจำเพื่อรักษาประสิทธิภาพการทำงานให้อยู่ในระดับสูงสุด
ชายคนหนึ่งกำลังใช้งานเครื่องตัดหญ้าแบบใช้มือผลักรุ่น Einhell GE-HM 38 SF
รูปที่ 5: ผู้ใช้สาธิตการใช้งานเครื่อง Einhell GE-HM 38 SF ในสภาพแวดล้อมสวน
คุณสมบัติแบบไม่ต้องสัมผัส เงียบ และกดง่ายของ Einhell GE-HM 38 SF
รูปที่ 6: เทคโนโลยีการตัดแบบไร้สัมผัสช่วยให้การทำงานเงียบและราบรื่น
ผลลัพธ์การตัดที่สมบูรณ์แบบจากเครื่องโกนหนวด Einhell GE-HM 38 SF
รูปที่ 7: ใบมีดที่ลับคมอย่างแม่นยำให้ผลลัพธ์การตัดที่สมบูรณ์แบบ เหมาะสำหรับสนามหญ้าละเอียด

6. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องตัดหญ้าของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด

  • การทำความสะอาด: หลังการใช้งานทุกครั้ง ควรทำความสะอาดเครื่องตัดหญ้าให้ทั่วถึง กำจัดเศษหญ้าที่ติดอยู่บนใบมีด ตัวเครื่อง และล้อ ใช้แปรงหรืออุปกรณ์อื่นๆ ขัดทำความสะอาดamp ใช้ผ้าเช็ดทำความสะอาด และหลีกเลี่ยงการใช้น้ำแรงดันสูง
  • การดูแลใบมีด: ใบมีดเหล็กคุณภาพสูงได้รับการลับคมอย่างแม่นยำเพื่อความทนทาน หากประสิทธิภาพการตัดลดลง อาจจำเป็นต้องลับคมใบมีดโดยผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม
  • พื้นที่จัดเก็บ: เพื่อประหยัดพื้นที่จัดเก็บ สามารถปรับด้ามจับไปอยู่ในตำแหน่งจอดได้ เก็บเครื่องตัดหญ้าไว้ในที่แห้งและปลอดภัยเพื่อป้องกันสนิมและความเสียหาย

7 การแก้ไขปัญหา

หัวข้อนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบกับเครื่องตัดหญ้าของคุณ

ปัญหาสาเหตุที่เป็นไปได้สารละลาย
ผลลัพธ์การตัดที่ไม่สม่ำเสมอระดับความสูงในการตัดไม่เท่ากันทั้งสองด้าน ใบมีดทื่อตรวจสอบให้แน่ใจว่าความสูงในการตัดสม่ำเสมอ และลับคมใบมีดให้คมอยู่เสมอ
เครื่องตัดหญ้าเข็นยากหญ้าสูงเกินไปหรือเปียกเกินไป เศษหญ้าอุดตันใบหญ้าควรตัดหญ้าบ่อยขึ้นหรือในสภาพอากาศที่แห้งกว่า และกำจัดสิ่งกีดขวางต่างๆ ออกไป
หญ้าที่ไม่ได้เก็บในกล่องดักจับกล่องรองรับอาจไม่ได้ติดตั้งอย่างถูกต้องหรืออาจเต็มตรวจสอบให้แน่ใจว่ากล่องเก็บของติดแน่นดีแล้ว และเทของในกล่องให้หมด

8. ข้อมูลจำเพาะ

รายละเอียดคุณสมบัติทางเทคนิคสำหรับเครื่องตัดหญ้าแบบใช้มือผลัก Einhell GE-HM 38 SF:

ข้อมูลจำเพาะค่า
ยี่ห้อไอน์เฮลล์
หมายเลขรุ่น3414161
แหล่งพลังงานขับเคลื่อนด้วยมือ
วัสดุพลาสติก (ตัวเรือน), เหล็กคุณภาพสูง (ใบพัด)
สีสีแดง
น้ำหนักสินค้า8.35 กิโลกรัม (18.37 ปอนด์)
ความกว้างในการตัด38 เซนติเมตร
การปรับความสูงในการตัด4 ตำแหน่ง (13 มม., 23 มม., 32 มม., 38 มม.)
ความจุของกล่องดักหญ้าประมาณ 26 ลิตร
พื้นที่สนามหญ้าที่แนะนำมากถึง 250 m²
ขนาดสินค้า13.39 x 20.28 x 46.46 นิ้ว
เลื่อยวงเดือน Einhell GE-HM 38 SF ความกว้างการตัด 38 ซม. ทำจากเหล็กเกรดสูง
รูปที่ 8: เครื่องตัดหญ้ามีหน้ากว้างในการตัด 38 เซนติเมตร พร้อมใบมีดเหล็กคุณภาพสูง ทนทานใช้งานได้ยาวนาน
กล่องเก็บหญ้า Einhell GE-HM 38 SF ความจุ 26 ลิตร
รูปที่ 9: กล่องเก็บหญ้ามีความจุ 26 ลิตร

9. การรับประกันและการสนับสนุน

Einhell ให้การรับประกันอะไหล่สำหรับผลิตภัณฑ์นี้ในสหภาพยุโรปเป็นเวลา 2 ปี สำหรับการเรียกร้องการรับประกัน การสนับสนุนทางเทคนิค หรืออะไหล่ โปรดติดต่อตัวแทนจำหน่าย Einhell ที่ได้รับอนุญาต หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Einhell webเว็บไซต์.

คุณสามารถสแกนคิวอาร์โค้ดด้านล่างเพื่อดูข้อมูลผลิตภัณฑ์เพิ่มเติมและแหล่งข้อมูลสนับสนุนได้:

รหัส QR สำหรับข้อมูลผลิตภัณฑ์ของ Einhell
รูปที่ 10: สแกนคิวอาร์โค้ดนี้เพื่อดูข้อมูลเพิ่มเติม ลิงก์: http://qr.einhell.com/131102bc
