1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your Alpine MRV-M500 Class D Mono Car Amplifier. Please read this manual thoroughly before attempting installation or operation to ensure proper use and to prevent damage to the unit or your vehicle's electrical system. The Alpine MRV-M500 is designed to deliver powerful and clear audio performance for your car's subwoofer system.
2. ข้อมูลด้านความปลอดภัย
- ถอดแบตเตอรี่: Always disconnect the negative terminal of your vehicle's battery before beginning any installation work to prevent electrical shorts and potential injury.
- การติดตั้งโดยมืออาชีพ: If you are unsure about any part of the installation process, it is highly recommended to seek assistance from a qualified professional installer.
- การเดินสายไฟที่ถูกต้อง: Use appropriate gauge wiring for power, ground, and speaker connections as specified in this manual to prevent overheating and ensure optimal performance. Incorrect wiring can lead to fire or equipment failure.
- การระบายอากาศ : ให้แน่ใจว่า amplifier is mounted in a location with adequate ventilation to prevent overheating. Do not cover the amplifier with carpets or other materials that could obstruct airflow.
- ระดับเสียง: การฟังเสียงดังเป็นเวลานานอาจทำให้เกิดความเสียหายต่อการได้ยิน โปรดปรับระดับเสียงให้อยู่ในระดับที่ปลอดภัยและสบาย
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจของคุณ:
- Alpine MRV-M500 Mono Car Ampชีวิต
- Wiring Kit (Power cable, Ground cable, Remote turn-on wire, RCA interconnects, Speaker wire, Fuse holder, Fuse, Terminals, Cable ties)
- อุปกรณ์ติดตั้ง (สกรู)
- คู่มือผู้ใช้งาน (เอกสารฉบับนี้)
Image 1: Alpine MRV-M500 amplifier and various components of the included wiring kit, including power cables, RCA cables, speaker wire, and mounting hardware.
Image 2: The Alpine MRV-M500 amplifier shown with its mounting brackets and a wiring harness, indicating components for installation.
4. การตั้งค่าและการติดตั้ง
4.1 ตำแหน่งการติดตั้ง
Choose a mounting location that provides adequate ventilation for the amplifier. Avoid mounting in enclosed spaces or directly on carpet. Secure the amplifier firmly to a solid surface using the provided mounting hardware to prevent movement during vehicle operation.
4.2 การเชื่อมต่อสายไฟ
Refer to the diagram below and the following instructions for proper wiring. Ensure all connections are secure and insulated.

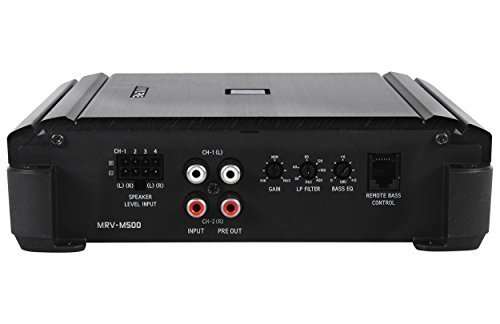

Image 3: Rear panel of the Alpine MRV-M500 amplifier, displaying the various input and control connections including speaker level input, RCA input/pre-out, gain, LP filter, bass EQ, and remote bass control port.
4.2.1 การเชื่อมต่อสายไฟ
- Connect the power cable (typically red) from the amplifier's +12V terminal to the positive terminal of the vehicle's battery.
- Install the fuse holder within 18 inches (45 cm) of the battery and insert the appropriate fuse (refer to specifications for fuse rating).
4.2.2 การเชื่อมต่อกราวด์
- Connect the ground cable (typically black) from the amplifier's GND terminal to a clean, unpainted metal surface on the vehicle's chassis.
- Ensure the ground point is free of paint, rust, or dirt for a good electrical connection. The ground cable should be as short as possible, ideally less than 3 feet (1 meter).
4.2.3 Remote Turn-On Connection
- Connect the remote turn-on wire (typically blue) from the amplifier's REM terminal to the remote output of your head unit. This wire turns the amplifier on and off with your car's audio system.
4.2.4 Input Connection (RCA or Speaker Level)
- อาร์ซีเออินพุต: If your head unit has RCA pre-outs, connect them to the amplifier's RCA INPUT terminals (CH-1(L) and CH-2(R)).
- อินพุตระดับลำโพง: If your head unit does not have RCA pre-outs, use the speaker level input harness. Connect the speaker wires from your head unit's speaker outputs to the corresponding wires on the amplifier's speaker level input harness.
4.2.5 การเชื่อมต่อลำโพง
- เชื่อมต่อซับวูฟเฟอร์ของคุณเข้ากับ amplifier's SPEAKER OUTPUT terminals.
- Ensure correct polarity (+ to + and - to -) for optimal sound performance.
4.2.6 Remote Bass Control (Optional)
- If using an optional remote bass control, connect it to the REMOTE BASS CONTROL port on the ampชีวิต.
5. คู่มือการใช้งาน
เมื่อติดตั้งเสร็จแล้ว ให้ปรับแต่ง ampการตั้งค่าเครื่องขยายเสียงเพื่อประสิทธิภาพเสียงที่ดีที่สุด
5.1 การควบคุมและการปรับแต่ง
- ได้รับ: This control matches the output level of your head unit to the input sensitivity of the amplifier. Start with the gain set to minimum, then slowly increase it until you achieve a clear, undistorted sound at your desired maximum volume from the head unit. Avoid setting the gain too high, as this can introduce distortion.
- LP FILTER (Low Pass Filter): This control sets the upper frequency limit for the amplifier's output. For subwoofers, set this to a frequency typically between 50Hz and 120Hz. This ensures that only low-frequency sounds are sent to the subwoofer, improving overall sound clarity.
- เบส EQ: This control provides a bass boost at a specific frequency. Use sparingly and adjust carefully to avoid distortion or damage to your subwoofer.
- REMOTE BASS CONTROL: If connected, this allows for convenient adjustment of the bass level from the driver's seat.
6. การบำรุงรักษา
- การทำความสะอาด: เช็ดทำความสะอาดเป็นระยะ ampเช็ดทำความสะอาดภายนอกของเครื่องฉายรังสีด้วยผ้านุ่มและแห้ง ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การตรวจสอบการเชื่อมต่อ: Regularly inspect all wiring connections to ensure they are secure and free from corrosion. Loose connections can lead to poor performance or damage.
- การเปลี่ยนฟิวส์: หากมีการ amplifier stops working, check the fuse in the external fuse holder. Replace it only with a fuse of the exact same type and rating. Never use a higher-rated fuse.
7 การแก้ไขปัญหา
หากคุณประสบปัญหาเกี่ยวกับ ampหากต้องการใช้เครื่องขยายเสียง โปรดดูตารางต่อไปนี้ก่อนติดต่อฝ่ายสนับสนุน
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า / Amplifier ไม่เปิด | ฟิวส์ขาด การเชื่อมต่อไฟฟ้าหรือกราวด์หลวม ไม่มีสัญญาณเปิดเครื่องระยะไกล | ตรวจสอบและเปลี่ยนฟิวส์ Verify all power and ground connections are secure Check remote wire connection to head unit |
| ไม่มีเสียง | Loose RCA or speaker wires Incorrect input selection ตั้งค่าเกนต่ำเกินไป | Check all input and output connections Ensure correct input (RCA or speaker level) is used Adjust gain control |
| เสียงผิดเพี้ยน | ตั้งค่าเกนสูงเกินไป Incorrect LP Filter setting ลำโพงที่เสียหาย | Reduce gain setting Adjust LP Filter to appropriate frequency Inspect speaker for damage |
| Ampเครื่องทำความร้อนร้อนเกินไป | การระบายอากาศไม่เพียงพอ ค่าความต้านทานลำโพงที่ไม่เหมาะสม Sustained high volume | Ensure proper airflow around ampชีวิต ตรวจสอบให้แน่ใจว่าค่าความต้านทานของลำโพงตรงกัน amplifier's capabilities ลดระดับเสียงหรืออนุญาต amplifier to cool |
8. ข้อมูลจำเพาะ
- แบบอย่าง: MRV-M500
- ผู้ผลิต: อัลไพน์
- Amplifier ประเภท: คลาส D โมโน
- กำลัง RMS: 500 วัตต์
- จำนวนช่องสัญญาณ: 1 (ขาวดำ)
- เล่มที่tage: 14.4 โวลต์ (ค่าปกติ)
- ประเภทการติดตั้ง: การติดตั้งบนพื้นผิว
- หมายเลขรุ่นสินค้า: MRV-M500+RWK81
9. การรับประกันและการสนับสนุน
This Alpine product is covered by a manufacturer's warranty. Please refer to the warranty card included with your product or visit the official Alpine website for detailed warranty terms and conditions. For technical support, service, or further assistance, please contact Alpine customer service.
Alpine Customer Support: Refer to your product packaging or the official Alpine webเว็บไซต์สำหรับข้อมูลการติดต่อปัจจุบัน
