คู่มือซ่อมบำรุงรถแทรกเตอร์ Fiat ซีรีส์ 780 และ 880

การแนะนำ

คู่มือบริการนี้ให้ข้อมูลทางเทคนิคที่ครอบคลุมสำหรับรถแทรกเตอร์ Fiat ซีรีส์ 780 และ 880 ออกแบบมาสำหรับช่างเทคนิคและผู้ที่มีประสบการณ์ในการปฏิบัติงานซ่อมบำรุง และปรับปรุงเครื่องจักร การปฏิบัติตามขั้นตอนที่ระบุไว้ในคู่มือนี้มีความสำคัญอย่างยิ่งต่อการใช้งานเครื่องจักรอย่างปลอดภัยและมีประสิทธิภาพ

คู่มือนี้ครอบคลุมแง่มุมต่างๆ ของรถแทรกเตอร์ รวมถึงข้อมูลจำเพาะโดยละเอียด แผนผังระบบส่งกำลัง ขนาดหลัก และส่วนประกอบของเครื่องยนต์ โปรดอ้างอิงคู่มือฉบับล่าสุดเสมอ และตรวจสอบเอกสารอย่างเป็นทางการของ Fiat สำหรับการอัปเดตหรือรุ่นต่างๆ ที่เฉพาะเจาะจง

ภาพ: หน้าปกของคู่มือซ่อมบำรุงรถแทรกเตอร์ Fiat 780-880 แสดงชื่อเรื่องและการเข้าเล่มแบบสันห่วง

ข้อมูลจำเพาะ

ส่วนนี้จะอธิบายรายละเอียดทางเทคนิคของรถแทรกเตอร์ซีรีส์ Fiat 780 และ 880 รวมถึงการกำหนดค่าระบบส่งกำลังและขนาดหลัก การทำความเข้าใจข้อมูลจำเพาะเหล่านี้เป็นสิ่งสำคัญสำหรับการซ่อมบำรุงและการเปลี่ยนชิ้นส่วนอย่างถูกต้อง

แผนผังและอัตราความเร็วของระบบส่งกำลัง

แผนภาพต่อไปนี้แสดงแผนผังระบบส่งกำลังสำหรับรุ่น 780 และ 880 (AM) พร้อมตารางแสดงรายละเอียดความเร็วของรถแทรกเตอร์ที่ความเร็วรอบเครื่องยนต์สูงสุดและภาระเต็มที่สำหรับเกียร์และขนาดล้อต่างๆ

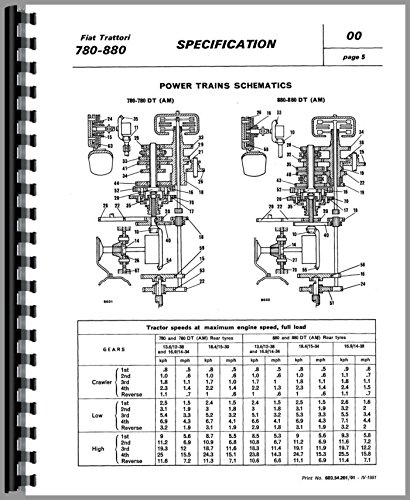

ภาพ: หน้าหนึ่งจากคู่มือแสดงแผนผังระบบส่งกำลังโดยละเอียดสำหรับรุ่น Fiat 780-780 DT (AM) และ 880-880 DT (AM) พร้อมตารางแสดงความเร็วของรถแทรกเตอร์ในหน่วยกิโลเมตรต่อชั่วโมงและไมล์ต่อชั่วโมงสำหรับเกียร์ต่างๆ (คลาน, ต่ำ, สูง) และการกำหนดค่าล้อ (13.6/12-38 และ 18.4/15-34) ที่ความเร็วรอบเครื่องยนต์สูงสุดและภาระเต็มที่

ตารางนี้แสดงข้อมูลสำคัญสำหรับการประเมินประสิทธิภาพและเลือกเกียร์ที่เหมาะสมสำหรับงานต่างๆ ความเร็วแสดงทั้งในหน่วยกิโลเมตรต่อชั่วโมงและไมล์ต่อชั่วโมง ในช่วงเกียร์ต่างๆ (คลาน, ต่ำ, สูง) และขนาดล้อ (13.6/12-38 และ 18.4/15-34)

ขนาดหลัก (หน่วยเป็นมิลลิเมตร)

ขนาดที่แม่นยำมีความสำคัญอย่างยิ่งสำหรับการบำรุงรักษา การขนส่ง และการติดตั้งอุปกรณ์เสริม ส่วนนี้จึงมีภาพวาดแสดงขนาดโดยละเอียดสำหรับรุ่นต่างๆ ในซีรี่ส์ Fiat 780 และ 880

ภาพ: หน้าหนึ่งจากคู่มือแสดงด้านข้าง ด้านหน้า และด้านหลัง view แผนภาพแสดงขนาดโดยละเอียดเป็นมิลลิเมตรสำหรับรถแทรกเตอร์ Fiat รุ่น 780, รุ่น 880, รุ่น 780 DT และรุ่น 880 DT โดยระบุขนาดที่สำคัญ เช่น ความยาวโดยรวม ความกว้าง ความสูง ระยะฐานล้อ และระยะห่างจากพื้นดิน

แผนภาพเหล่านี้ประกอบด้วยขนาดความยาวโดยรวม ความกว้าง ความสูง ระยะฐานล้อ และมิติสำคัญอื่นๆ สำหรับรุ่น 780, 880, 780 DT และ 880 DT ขนาดเหล่านี้มีความสำคัญอย่างยิ่งสำหรับการวางแผนการซ่อมแซม การจัดเก็บ และการขนส่ง

เครื่องยนต์

ส่วนนี้แสดงภาพตัดขวางตามแนวยาวโดยละเอียด view ข้อมูลเกี่ยวกับเครื่องยนต์มีความสำคัญอย่างยิ่งต่อการทำความเข้าใจส่วนประกอบภายในและการดำเนินการบำรุงรักษาที่เกี่ยวข้องกับเครื่องยนต์ นอกจากนี้ยังรวมถึงค่าแรงบิดในการขันสำหรับชิ้นส่วนเครื่องยนต์ต่างๆ ด้วย

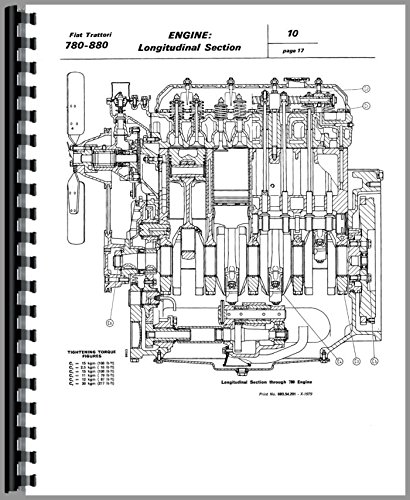

ภาพ: แผนภาพโดยละเอียดแสดงภาพตัดขวางตามยาวของเครื่องยนต์รถแทรกเตอร์ Fiat 780-880 แสดงให้เห็นส่วนประกอบภายใน เช่น เพลาข้อเหวี่ยง ลูกสูบ ก้านสูบ และระบบวาล์ว ตารางเล็กๆ ทางด้านซ้ายแสดงค่าแรงบิดในการขันในหน่วย kgm, ft.lbs และ Nm สำหรับส่วนประกอบต่างๆ ของเครื่องยนต์

แผนภาพแสดงส่วนประกอบต่างๆ ของเครื่องยนต์อย่างชัดเจน ช่วยในการระบุชิ้นส่วนระหว่างการถอดประกอบและประกอบใหม่ ตารางที่แนบมาให้ข้อมูลจำเพาะแรงบิดในการขันที่สำคัญ ซึ่งจำเป็นต่อการประกอบที่ถูกต้องและป้องกันความเสียหายต่อชิ้นส่วนเครื่องยนต์ ควรใช้ประแจวัดแรงบิดที่ได้รับการสอบเทียบแล้วเสมอเมื่อดำเนินการเหล่านี้

การจัดเตรียมและการติดตั้งเพื่อการให้บริการ

ก่อนเริ่มงานซ่อมบำรุงหรือดูแลรักษารถแทรกเตอร์ Fiat 780 หรือ 880 ใดๆ จำเป็นต้องมีการตั้งค่าและเตรียมการอย่างถูกต้อง เพื่อความปลอดภัยและประสิทธิภาพ ซึ่งรวมถึง:

• ข้อควรระวังเพื่อความปลอดภัย: ควรตัดการเชื่อมต่อแบตเตอรี่ ดึงเบรกมือ และใช้ไม้ค้ำล้อทุกครั้ง ตรวจสอบให้แน่ใจว่าบริเวณที่ทำงานมีแสงสว่างเพียงพอและไม่มีสิ่งกีดขวาง
• เครื่องมือ: รวบรวมเครื่องมือเฉพาะทางและเครื่องมือทั่วไปที่จำเป็นทั้งหมดตามที่ระบุไว้ในส่วนที่เกี่ยวข้องของคู่มือนี้
• การจัดการของเหลว: เตรียมการสำหรับการระบายและกำจัดน้ำมันเครื่อง น้ำมันไฮดรอลิก และน้ำหล่อเย็นอย่างถูกวิธี
• การระบุส่วนประกอบ: โปรดศึกษาทำความเข้าใจส่วนประกอบและตำแหน่งของส่วนประกอบเหล่านั้นโดยใช้แผนภาพที่ให้ไว้ในคู่มือนี้

ขั้นตอนการปฏิบัติงานสำหรับการวินิจฉัยโรค

แม้ว่านี่จะเป็นคู่มือการซ่อมบำรุง แต่การเข้าใจการตรวจสอบการทำงานขั้นพื้นฐานนั้นมีความสำคัญอย่างยิ่งต่อการวินิจฉัยปัญหา ส่วนนี้จะอธิบายขั้นตอนทั่วไปในการใช้งานรถแทรกเตอร์ในสภาพแวดล้อมที่ควบคุมได้เพื่อวัตถุประสงค์ในการวินิจฉัยปัญหา

• การตรวจสอบก่อนเริ่มงาน: ตรวจสอบระดับของเหลว แรงดันลมยาง และสภาพโดยรวมของรถก่อนสตาร์ทเครื่องยนต์
• การสตาร์ทเครื่องยนต์: ปฏิบัติตามขั้นตอนการสตาร์ทเครื่องยนต์มาตรฐาน โดยสังเกตมาตรวัดและไฟเตือนทั้งหมด
• การตรวจสอบระบบ: ทดสอบระบบไฮดรอลิก ระบบ PTO และระบบส่งกำลังให้ทำงานเต็มช่วง เพื่อตรวจหาความผิดปกติใดๆ
• การทดสอบโหลด: หากปลอดภัยและเหมาะสม ให้ลองใช้แรงกดที่ควบคุมได้เพื่อสังเกตประสิทธิภาพภายใต้สภาวะการทำงานจริง

ควรทำการตรวจสอบวินิจฉัยโรคในพื้นที่โล่งและปลอดภัย ห่างจากบุคลากรและสิ่งกีดขวางเสมอ

แนวทางการดูแลรักษา

การบำรุงรักษาอย่างสม่ำเสมอเป็นกุญแจสำคัญต่ออายุการใช้งานและประสิทธิภาพการทำงานที่เชื่อถือได้ของรถแทรกเตอร์ Fiat 780/880 ของคุณ คู่มือนี้ให้คำแนะนำโดยละเอียดสำหรับงานบำรุงรักษาต่างๆ รวมถึง:

• การเปลี่ยนแปลงของของเหลว: ขั้นตอนการเปลี่ยนถ่ายน้ำมันเครื่อง น้ำมันเกียร์ น้ำมันไฮดรอลิก และน้ำยาหล่อเย็น ตามช่วงเวลาที่แนะนำ
• การเปลี่ยนตัวกรอง: คำแนะนำสำหรับการเปลี่ยนไส้กรองอากาศ ไส้กรองน้ำมันเชื้อเพลิง ไส้กรองน้ำมันเครื่อง และไส้กรองไฮดรอลิก
• การหล่อลื่น: เกรasinจุด g และตารางการหล่อลื่นสำหรับชิ้นส่วนเคลื่อนที่ต่างๆ
• การปรับเปลี่ยน: คำแนะนำเกี่ยวกับการปรับตั้งเบรก คลัตช์ และระยะห่างของวาล์ว
• การตรวจสอบ: ตรวจสอบการสึกหรอ ความเสียหาย และการรั่วซึมของชิ้นส่วนหลักทั้งหมดอย่างสม่ำเสมอ

โปรดดูรายละเอียดขั้นตอนโดยละเอียดและช่วงเวลาการบำรุงรักษาที่แนะนำในส่วนต่างๆ ของคู่มือนี้

การแก้ไขปัญหาทั่วไป

ส่วนนี้เป็นแนวทางในการวินิจฉัยและแก้ไขปัญหาการทำงานทั่วไปที่พบในรถแทรกเตอร์ Fiat ซีรีส์ 780 และ 880 โดยจะอธิบายถึงสาเหตุที่เป็นไปได้และวิธีแก้ไขที่แนะนำสำหรับอาการต่างๆ

สำหรับปัญหาที่ซับซ้อน โปรดอ้างอิงแผนภูมิการวินิจฉัยโดยละเอียดและขั้นตอนต่างๆ ที่ระบุไว้ในส่วนที่เกี่ยวข้องของคู่มือบริการนี้เสมอ

การรับประกันและการสนับสนุน

เอกสารนี้เป็นคู่มือบริการสำหรับรถแทรกเตอร์ Fiat ซีรีส์ 780 และ 880 จัดพิมพ์โดย Jensales โดยให้ข้อมูลทางเทคนิคสำหรับการบำรุงรักษาและการซ่อมแซม

หากต้องการข้อมูลเกี่ยวกับเงื่อนไขการรับประกันของรถแทรกเตอร์ Fiat หรือต้องการขอรับการสนับสนุนผลิตภัณฑ์อย่างเป็นทางการ โปรดติดต่อตัวแทนจำหน่าย Fiat ที่ได้รับอนุญาตหรือผู้ผลิตโดยตรง คู่มือเล่มนี้ไม่มีการรับประกันใดๆ นอกเหนือจากการรับประกันคุณภาพของสิ่งพิมพ์

สำนักพิมพ์ : เยนซาเลส
