1. บทนำ
คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การตั้งค่า และการบำรุงรักษาเครื่องกลึง Scheppach DM460T อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียดก่อนใช้งานเครื่อง เพื่อให้มั่นใจได้ว่าใช้งานได้อย่างถูกต้องและป้องกันการบาดเจ็บหรือความเสียหาย
เครื่องกลึง Scheppach DM460T ออกแบบมาสำหรับผู้ที่ชื่นชอบงานอดิเรกและผู้สร้างโมเดลที่ต้องการความแม่นยำในการกลึงไม้ มีโครงสร้างเหล็กหล่อแข็งแรงทนทานและมอเตอร์เหนี่ยวนำกำลังสูง 550 วัตต์ ช่วยให้การทำงานราบรื่นปราศจากแรงสั่นสะเทือน คุณสมบัติเด่น ได้แก่ โครงสร้างเหล็กหล่อที่แข็งแรงทนทาน การตั้งค่าความเร็ว 5 ระดับสำหรับวัสดุต่างๆ มอเตอร์ 0.75 แรงม้าที่ทำงานได้อย่างราบรื่น และการออกแบบที่กะทัดรัดและน้ำหนักเบาเพื่อความสะดวกในการพกพา ฐานเครื่อง แท่นท้าย และที่วางเครื่องมือทำจากเหล็กหล่อ
รูปที่ 1: เครื่องกลึง Scheppach DM460T ซึ่งเป็นเครื่องกลึงไม้ที่แข็งแกร่ง
2. คำแนะนำด้านความปลอดภัย
ปฏิบัติตามข้อควรระวังด้านความปลอดภัยขั้นพื้นฐานอยู่เสมอ เพื่อลดความเสี่ยงจากไฟไหม้ ไฟฟ้าช็อต และการบาดเจ็บส่วนบุคคล โปรดเก็บคู่มือนี้ไว้เพื่อใช้อ้างอิงในอนาคต
2.1 ความปลอดภัยทั่วไป
- โปรดอ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนใช้งานเครื่องกลึง
- สวมใส่อุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม รวมถึงแว่นตานิรภัย อุปกรณ์ป้องกันหู และหน้ากากกันฝุ่น
- ตรวจสอบให้แน่ใจว่าพื้นที่ทำงานสะอาด มีแสงสว่างเพียงพอ และไม่มีสิ่งกีดขวาง
- เก็บเด็กและบุคคลที่ไม่ได้รับอนุญาตให้อยู่ห่างจากเครื่องจักร
- ห้ามใช้งานเครื่องขณะอยู่ภายใต้ฤทธิ์ของยาเสพติด แอลกอฮอล์ หรือยาใดๆ
- ยึดชิ้นงานให้แน่นก่อนทำการกลึง
- อย่าปล่อยให้เครื่องทำงานโดยไม่มีใครดูแล
- โปรดถอดปลั๊กไฟก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือบำรุงรักษา
2.2 ความปลอดภัยทางไฟฟ้า
- ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงกับปริมาตรtage ที่ระบุไว้บนแผ่นป้ายแสดงคุณสมบัติของเครื่อง (230 V)
- อย่าให้เครื่องโดนฝนหรือสภาพเปียก
- หลีกเลี่ยงการใช้เครื่องในdamp หรือสถานที่เปียกชื้น
- อย่าใช้งานสายไฟอย่างไม่เหมาะสม ห้ามใช้สายไฟในการยก ดึง หรือถอดปลั๊กเครื่องเด็ดขาด
- เก็บสายไฟให้ห่างจากความร้อน น้ำมัน ขอบมีคม หรือชิ้นส่วนที่เคลื่อนไหว
3. ส่วนประกอบมากกว่าview
ทำความรู้จักกับส่วนประกอบหลักของเครื่องกลึง Scheppach DM460T:
- หัวสต็อก: ประกอบด้วยมอเตอร์ แกนหมุน และตัวควบคุมความเร็ว
- แกนหมุน: แกนหมุนที่ยึดชิ้นงานไว้
- ส่วนท้าย: ช่วยรองรับปลายอิสระของชิ้นงาน สามารถปรับเลื่อนไปตามแท่นได้
- แท่นกลึง: โครงหลักช่วยให้เกิดความมั่นคงและเป็นตัวนำทางสำหรับแท่นรองท้ายและที่วางเครื่องมือ
- ที่วางเครื่องมือ: ฐานรองปรับได้สำหรับเครื่องมือกลึงระหว่างการใช้งาน
- มอเตอร์: มอเตอร์เหนี่ยวนำขนาด 550 วัตต์ ให้กำลังในการหมุน
- การควบคุมความเร็ว: กลไกสำหรับเลือกความเร็วรอบแกนหมุน 1 ใน 5 ระดับที่มีให้เลือก
- สวิตช์เปิด/ปิด: ระบบควบคุมกำลังไฟสำหรับเครื่องจักร

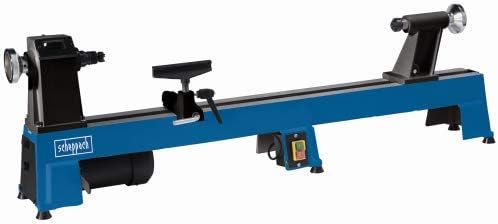

รูปที่ 2: ส่วนประกอบหลักของเครื่องกลึง Scheppach DM460T ส่วนหัวเครื่องกลึงอยู่ทางซ้าย ส่วนท้ายเครื่องกลึงอยู่ทางขวา และที่วางเครื่องมืออยู่ตรงกลาง
4. การตั้งค่า
4.1 การแกะบรรจุภัณฑ์และการตรวจสอบ
- นำส่วนประกอบทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง
- ตรวจสอบความเสียหายที่อาจเกิดขึ้นระหว่างการขนส่ง รายงานความเสียหายใดๆ ให้กับซัพพลายเออร์ของคุณทันที
- ตรวจสอบให้แน่ใจว่ามีชิ้นส่วนทั้งหมดที่ระบุไว้ในรายการบรรจุภัณฑ์อยู่ครบถ้วน
4.2 การติดตั้งเครื่องกลึง
- วางเครื่องกลึงบนโต๊ะทำงานหรือแท่นวางที่แข็งแรงและได้ระดับ ซึ่งสามารถรับน้ำหนักของเครื่องกลึงได้ (ประมาณ 38 กิโลกรัม)
- ยึดเครื่องกลึงเข้ากับโต๊ะทำงานโดยใช้ตัวยึดที่เหมาะสมผ่านรูยึดที่ฐาน เพื่อป้องกันการเคลื่อนที่ขณะใช้งาน
4.3 การเชื่อมต่อสายไฟ
- ต่อสายไฟเข้ากับเต้ารับไฟฟ้ากระแสสลับ 230 โวลต์ที่มีสายดิน
- โปรดตรวจสอบให้แน่ใจว่าสวิตช์เปิดปิดอยู่ในตำแหน่ง "ปิด" ก่อนเสียบปลั๊กเครื่อง
4.4 ส่วนต่อขยายเตียงเสริม (อุปกรณ์เสริม)
เครื่องกลึง DM460T สามารถต่อขยายเพื่อรองรับชิ้นงานที่ยาวขึ้นได้ หากใช้ส่วนต่อขยายแท่นกลึงที่เป็นอุปกรณ์เสริม โปรดปฏิบัติตามคำแนะนำของผู้ผลิตสำหรับการติดตั้งที่แน่นหนา
รูปที่ 3: เครื่องกลึง Scheppach DM460T แสดงการติดตั้งส่วนต่อขยายแท่นกลึงเสริม เพื่อเพิ่มความสามารถในการกลึงชิ้นงาน
5. คู่มือการใช้งาน
5.1 การเลือกความเร็วรอบแกนหมุน
เครื่องกลึง DM460T มีความเร็วรอบแกนหมุน 5 ระดับ เพื่อให้เหมาะกับวัสดุและลักษณะงานกลึงที่หลากหลาย ปรับตำแหน่งสายพานบนรอกภายในหัวเครื่องเพื่อเปลี่ยนความเร็ว ควรตัดกระแสไฟก่อนปรับสายพานทุกครั้ง
- ความเร็วรอบที่ปรับได้: 650, 1100, 1450, 2000, 3000 รอบต่อนาที
- ใช้ความเร็วรอบต่ำลงสำหรับชิ้นงานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การตัดหยาบ หรือไม้เนื้อแข็ง
- ใช้ความเร็วรอบสูงขึ้นสำหรับชิ้นงานที่มีเส้นผ่านศูนย์กลางเล็กกว่า การตัดแต่งขั้นสุดท้าย หรือไม้เนื้ออ่อน
5.2 การติดตั้งชิ้นงาน
- ตรวจสอบให้แน่ใจว่าชิ้นงานมีความสมดุลและปราศจากข้อบกพร่องที่อาจทำให้ชิ้นงานแตกหักระหว่างการกลึง
- ยึดชิ้นงานให้แน่นระหว่างศูนย์กลางขับของหัวเครื่องและศูนย์กลางหมุนของท้ายเครื่อง
- ขันน็อตยึดชิ้นงานให้แน่นเพื่อยึดชิ้นงานให้อยู่กับที่
- หมุนชิ้นงานด้วยมือเพื่อให้แน่ใจว่าชิ้นงานพ้นจากที่วางเครื่องมือและฐานเครื่องแล้ว
ภาพที่ 4: ชิ้นงานถูกยึดอย่างแน่นหนาอยู่ระหว่างหัวจับและท้ายจับของเครื่องกลึง Scheppach DM460T พร้อมสำหรับการกลึง
5.3 การปรับที่วางเครื่องมือ
- วางที่วางเครื่องมือให้ชิดกับชิ้นงานมากที่สุดเท่าที่จะทำได้โดยไม่ให้สัมผัสกับชิ้นงาน
- ปรับความสูงของที่วางเครื่องมือเพื่อให้คมตัดของเครื่องมือกลึงอยู่สูงกว่าเส้นกึ่งกลางของชิ้นงานเล็กน้อย
- ตรวจสอบให้แน่ใจว่าที่วางเครื่องมือล็อคเข้าที่อย่างแน่นหนา ก่อนเริ่มใช้งานเครื่องกลึง
5.4 การเริ่มต้นและการหยุด
- ก่อนเริ่มงาน ตรวจสอบให้แน่ใจว่าการปรับแต่งทั้งหมดแน่นสนิทและชิ้นงานยึดแน่นดีแล้ว
- เปิดเครื่องกลึงโดยใช้สวิตช์เปิดปิดที่กำหนดไว้
- รอให้เครื่องทำงานจนได้ความเร็วเต็มที่ก่อนเริ่มตัด
- หากต้องการหยุดเครื่อง ให้ปิดเครื่องกลึงโดยใช้สวิตช์ไฟ และรอจนกว่าแกนหมุนจะหยุดสนิทก่อนจึงค่อยเข้าใกล้ชิ้นงาน
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องกลึงของคุณมีอายุการใช้งานยาวนานและใช้งานได้อย่างปลอดภัย ควรตัดการเชื่อมต่อเครื่องจากแหล่งจ่ายไฟก่อนทำการบำรุงรักษาทุกครั้ง
6.1 การทำความสะอาด
- หลังการใช้งานทุกครั้ง ให้ทำความสะอาดฝุ่นไม้และเศษไม้จากฐานเครื่องกลึง หัวเครื่องกลึง ท้ายเครื่องกลึง และตัวเรือนมอเตอร์
- ใช้แปรงหรือลมเป่าทำความสะอาด หลีกเลี่ยงการใช้น้ำหรือสารละลายที่อาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์หรือพื้นผิวที่ทาสีเสียหายได้
6.2 การหล่อลื่น
- ควรหยอดน้ำมันหล่อลื่นบางๆ ลงบนฐานเครื่องกลึงและแกนท้ายเครื่องกลึงเป็นระยะ เพื่อให้การเคลื่อนไหวราบรื่น
- อย่าใส่น้ำมันหล่อลื่นมากเกินไป เพราะน้ำมันส่วนเกินอาจดึงดูดฝุ่นได้
6.3 การตรวจสอบและการเปลี่ยนสายพาน
- ตรวจสอบสายพานขับเคลื่อนอย่างสม่ำเสมอเพื่อดูว่ามีการสึกหรอ รอยแตก หรือความเสียหายหรือไม่
- หากสายพานมีร่องรอยการสึกหรอ ควรเปลี่ยนด้วยอะไหล่แท้จาก Scheppach เพื่อรักษาประสิทธิภาพการทำงานให้อยู่ในระดับสูงสุด
7 การแก้ไขปัญหา
ส่วนนี้จะกล่าวถึงปัญหาทั่วไปที่คุณอาจพบเจอขณะใช้งานเครื่องกลึง Scheppach DM460T ของคุณ
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องกลึงไม่ทำงาน | ไม่มีไฟเลี้ยง; ปุ่มหยุดฉุกเฉินทำงาน; สวิตช์ชำรุด | ตรวจสอบการเชื่อมต่อสายไฟและเต้ารับ ปล่อยปุ่มหยุดฉุกเฉิน ติดต่อฝ่ายบริการหากสวิตช์มีปัญหา |
| การสั่นสะเทือนมากเกินไประหว่างการทำงาน | ชิ้นงานไม่สมดุลหรือติดตั้งไม่แน่น; ชิ้นส่วนหลวม; สายพานขับสึกหรอ | ปรับสมดุลและประกอบชิ้นงานใหม่ ขันน็อตยึดทั้งหมดให้แน่น ตรวจสอบและเปลี่ยนสายพานขับหากจำเป็น |
| มอเตอร์ร้อนเกินไป | การใช้งานมอเตอร์เกินกำลัง; การระบายอากาศไม่เพียงพอ | ลดความลึกในการตัดหรือขนาดชิ้นงาน ตรวจสอบให้แน่ใจว่าช่องระบายอากาศของมอเตอร์สะอาดและไม่มีสิ่งกีดขวาง |
| ความเร็วรอบแกนหมุนไม่สม่ำเสมอ | สายพานขับหลวมหรือสึกหรอ; ความตึงของสายพานไม่ถูกต้อง | ตรวจสอบและปรับความตึงของสายพาน เปลี่ยนสายพานที่สึกหรอ |
8. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| แบบอย่าง | DM460T |
| หมายเลขชิ้นส่วน | 4902301901 |
| ผู้ผลิต | Scheppach |
| กำลังมอเตอร์ | 550 วัตต์ (0.75 แรงม้า) |
| เล่มที่tage | 230 โวลต์ |
| ความเร็วแกน | 650 / 1100 / 1450 / 2000 / 3000 รอบต่อนาที (5 ระดับ) |
| สกรูหัวแกนหมุน | เอ็ม33เอ็มเค2 |
| ความสูงระดับกลางเหนือเตียง | 152 มม. |
| ระยะห่างระหว่างศูนย์ | 457 มม. |
| เส้นผ่านศูนย์กลางชิ้นงานสูงสุดเหนือแท่น | 304 มม. |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 930 x 375 x 400 มม. |
| น้ำหนัก | 38 กก. |
9. การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกัน การสนับสนุนทางเทคนิค หรือการสั่งซื้อชิ้นส่วนอะไหล่ โปรดติดต่อตัวแทนจำหน่าย Scheppach ที่ได้รับอนุญาต หรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ Scheppach webไซต์ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อ
