VOLTCRAFT VC-55 LCD 2 ขั้ว Voltagคู่มือการใช้งาน e Tester

1. บทนำ

This manual provides essential information for the safe and effective use of your VOLTCRAFT VC-55 LCD 2-Pole Voltage Tester. This device is designed for reliable voltage testing, continuity checks, unipolar phase testing, and rotating field testing. It features both an LCD and LED display for clear readings and is built to meet EN 61243-3 and VDE0682 standards, ensuring high safety and performance.

2. ข้อมูลด้านความปลอดภัย

WARNING: Electrical testing can be hazardous. Always follow safety precautions to prevent injury or damage.

• Always inspect the tester for damage before use. Do not use if the housing, test leads, or probes are damaged.
• ตรวจสอบให้แน่ใจว่าอุปกรณ์นั้นรองรับแรงดันไฟฟ้าได้tage and current levels you intend to measure. This tester is rated CAT III 1000 V and CAT IV 600 V.
• Never touch live conductors with bare hands. Use appropriate personal protective equipment (PPE).
• Do not use the tester in wet conditions or in explosive atmospheres.
• Verify the tester's functionality on a known live source before and after each use.
• If you are unsure about any procedure, consult a qualified electrician.

3. สินค้าหมดview

คุณสมบัติหลัก

• พิกัดความปลอดภัย CAT III 1000 V, CAT IV 600 V
• LCD and LED voltage display (12 V to 690 V)
• Continuity test with acoustic and visual indication
• Unipolar phase test
• Rotating field test
• Integrated measurement point illumination (flashlight)

Figure 1: The VOLTCRAFT VC-55 LCD 2-Pole Voltage Tester, showing its main body, test leads, and display.

4. การตั้งค่า

4.1 การติดตั้งแบตเตอรี่

The VC-55 LCD requires 2 AAA batteries (included) for operation. To install or replace batteries:

1. ค้นหาฝาครอบช่องใส่แบตเตอรี่ที่ด้านหลังของอุปกรณ์
2. Use a suitable tool (e.g., a small screwdriver) to open the cover.
3. ใส่แบตเตอรี่ AAA 2 ก้อน โดยตรวจสอบให้แน่ใจว่าขั้วถูกต้อง (+/-)
4. ปิดฝาช่องใส่แบตเตอรี่ให้แน่น

4.2 การเตรียมหัววัด

The test probes come with protective caps and interchangeable tips. For most applications, the standard tips are suitable. For testing in sockets with child protection, screw-on round tips are provided.

รูปที่ 2: ระยะใกล้ view of the test probes and the included interchangeable tips for various testing scenarios.

5. คู่มือการใช้งาน

5.1 ฉบับtagการวัด (AC/DC)

การวัดปริมาตรtage:

1. Connect both test probes to the circuit or component you wish to measure.
2. ฉบับที่tage value will be displayed on the LCD screen.
3. Corresponding LEDs will illuminate to indicate the voltage range (12V, 24V, 50V, 120V, 230V, 400V, 690V).
4. The device automatically detects AC or DC voltage.

Figure 3: The VC-55 LCD tester actively measuring voltage within an electrical control panel, displaying readings on its screen.

5.2 การทดสอบความต่อเนื่อง

เพื่อทำการทดสอบความต่อเนื่อง:

1. Ensure the circuit is de-energized before testing for continuity.
2. Touch the two test probes to the ends of the circuit or component you want to test.
3. If continuity exists (low resistance), an acoustic signal will sound, and a dedicated LED will illuminate.

5.3 Unipolar Phase Test

To test for phase (live wire) in AC circuits:

1. Hold the main body of the tester firmly.
2. Touch only one test probe to the conductor you suspect is live.
3. If the conductor is live, the phase indicator (usually an 'R' or similar symbol) on the display will light up.

5.4 Rotating Field Test

To determine the phase sequence in three-phase systems:

1. Connect the test probes to two phases of the three-phase system.
2. The tester will indicate the direction of the rotating field (e.g., 'L' for left, 'R' for right, or arrows).

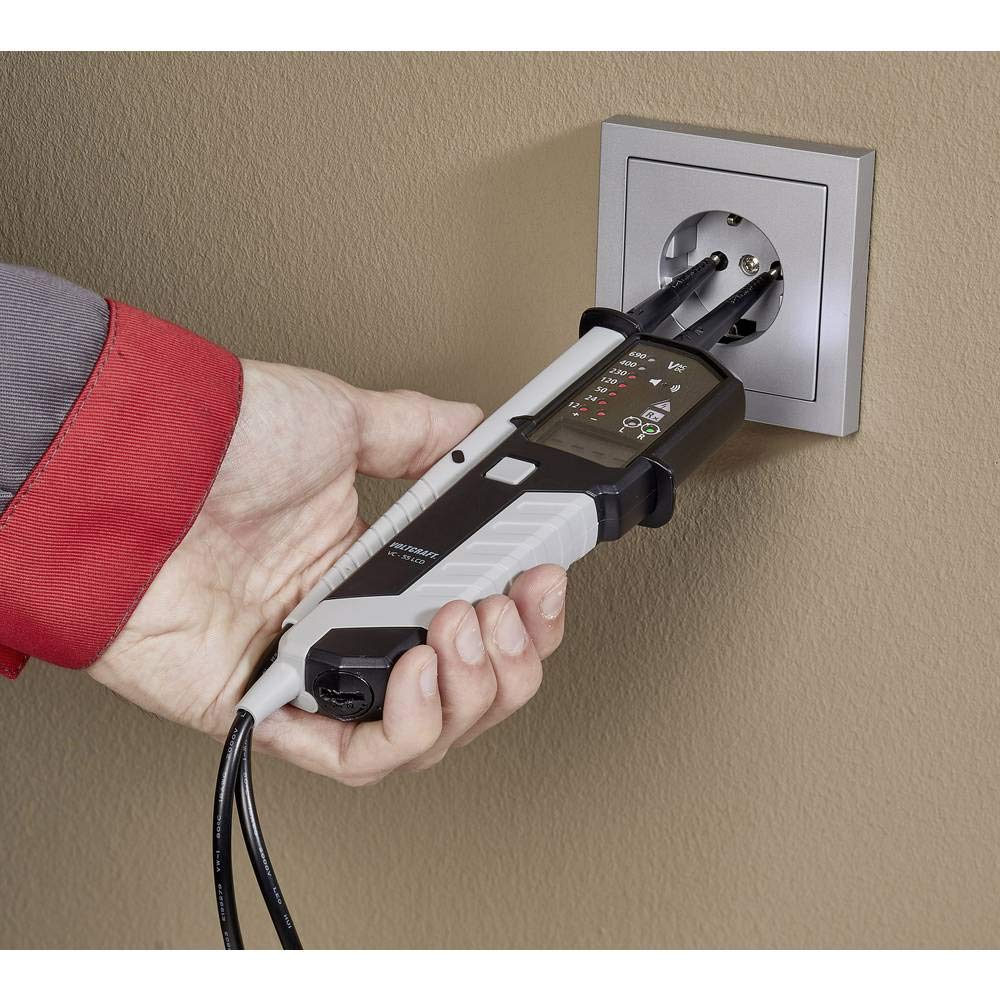

Figure 4: The VC-55 LCD tester being used to safely check the voltage and presence of live wires in a standard wall socket.

6. การบำรุงรักษา

• การทำความสะอาด: Clean the device regularly with a dry, lint-free cloth. Do not use abrasive cleaners or solvents.
• พื้นที่จัดเก็บ: Store the tester in a dry, cool place, away from direct sunlight and extreme temperatures. If storing for extended periods, remove the batteries to prevent leakage.
• การเปลี่ยนแบตเตอรี่: Replace batteries when the low battery indicator appears on the LCD.

7 การแก้ไขปัญหา

• ไม่มีจอแสดงผล/ไม่มีพลังงาน: ตรวจสอบการติดตั้งแบตเตอรี่และให้แน่ใจว่าแบตเตอรี่ไม่หมด เปลี่ยนแบตเตอรี่หากจำเป็น
• การอ่านค่าที่ไม่ถูกต้อง: Ensure probes are making good contact with the test points. Verify the tester on a known voltagแหล่งที่มา
• ไม่มีการแสดงสัญญาณความต่อเนื่อง: Ensure the circuit is de-energized. Check for open circuits or high resistance.
• Tester Not Responding: Remove batteries, wait a few seconds, and reinsert them. If the issue persists, contact customer support.

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

This VOLTCRAFT product is designed for durability and reliability. For information regarding warranty coverage, spare parts availability, or technical support, please refer to the documentation included with your purchase or visit the official VOLTCRAFT website. For specific inquiries, you may also contact the seller directly.
