1. บทนำ
The Einhell GC-DP 1340 G dirty water pump is a powerful and robust tool designed for demanding drainage tasks. It is ideal for pumping heavily contaminated water from various sources such as ponds, wells, construction sites, and flooded basements. With a high flow rate and durable construction, this pump ensures efficient and reliable performance.

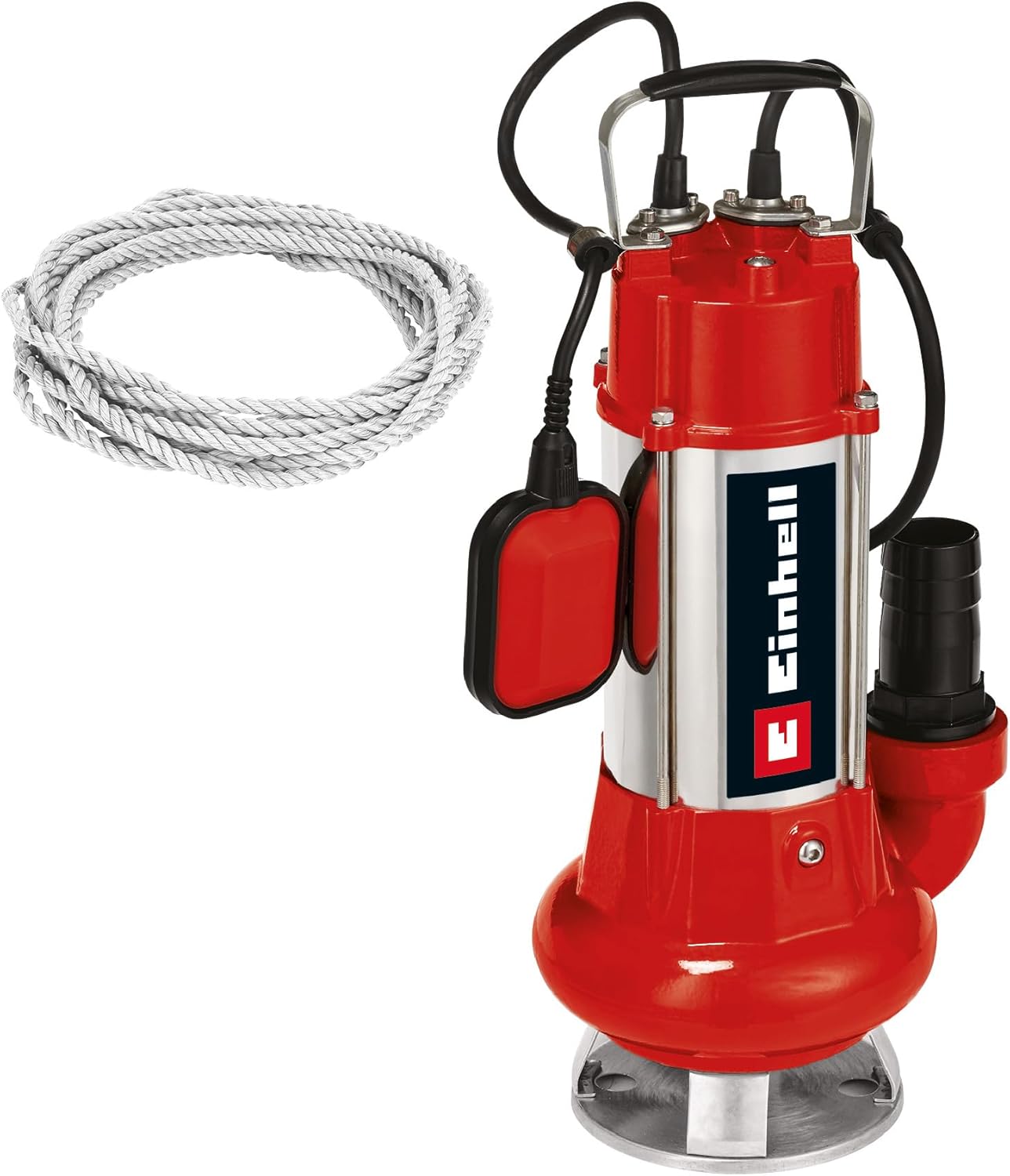

Figure 1: Einhell GC-DP 1340 G Dirty Water Pump and included rope.
2. คำแนะนำด้านความปลอดภัย
ปฏิบัติตามคำแนะนำด้านความปลอดภัยต่อไปนี้เสมอเพื่อป้องกันการบาดเจ็บและความเสียหายต่ออุปกรณ์:
- Read the entire manual before operating the pump.
- Ensure the power supply matches the pump's specifications (230 Volts).
- Do not operate the pump with a damaged power cord or plug.
- Never lift or carry the pump by its power cord. Use the transport handle or the provided rope.
- ให้เด็กและบุคคลที่ไม่ได้รับอนุญาตอยู่ห่างจากพื้นที่ปฏิบัติงาน
- Do not pump flammable, explosive, or corrosive liquids.
- Ensure adequate ventilation when operating in enclosed spaces.
- ถอดปลั๊กปั๊มออกจากแหล่งจ่ายไฟก่อนทำการบำรุงรักษาหรือทำความสะอาดใดๆ
3. ส่วนประกอบผลิตภัณฑ์
Familiarize yourself with the main components of your Einhell dirty water pump:
4. การตั้งค่า
Follow these steps for proper setup of your dirty water pump:
- ติดท่อ: Securely connect a 2-inch (50.8mm) discharge hose to the pump's G2 connection. Ensure the connection is tight to prevent leaks.
- การวางตำแหน่ง: Place the pump on a stable, level surface in the area to be drained. Ensure the pump is fully submerged in the water for optimal operation.
- พื้นที่ปฏิบัติการ: Allow for sufficient operating space around the pump, with a minimum of 50 x 50 cm, and a diameter of 27 cm for the pump itself.
- การปรับสวิตช์ลูกลอย: Adjust the float switch cable length to control the desired ON/OFF water levels. A shorter cable means the pump will switch on and off within a smaller water level range.
- การเชื่อมต่อไฟฟ้า: Plug the pump into a grounded electrical outlet that matches the pump's voltagข้อกำหนดอี
Figure 2: Recommended minimum operating space for the pump.
5. คู่มือการใช้งาน
The Einhell GC-DP 1340 G pump can operate in continuous or automatic mode:
5.1. Automatic Operation (Float Switch Controlled)
In automatic mode, the pump starts and stops based on the water level, controlled by the float switch. When the water level rises and lifts the float switch, the pump will activate. When the water level drops and the float switch lowers, the pump will deactivate.

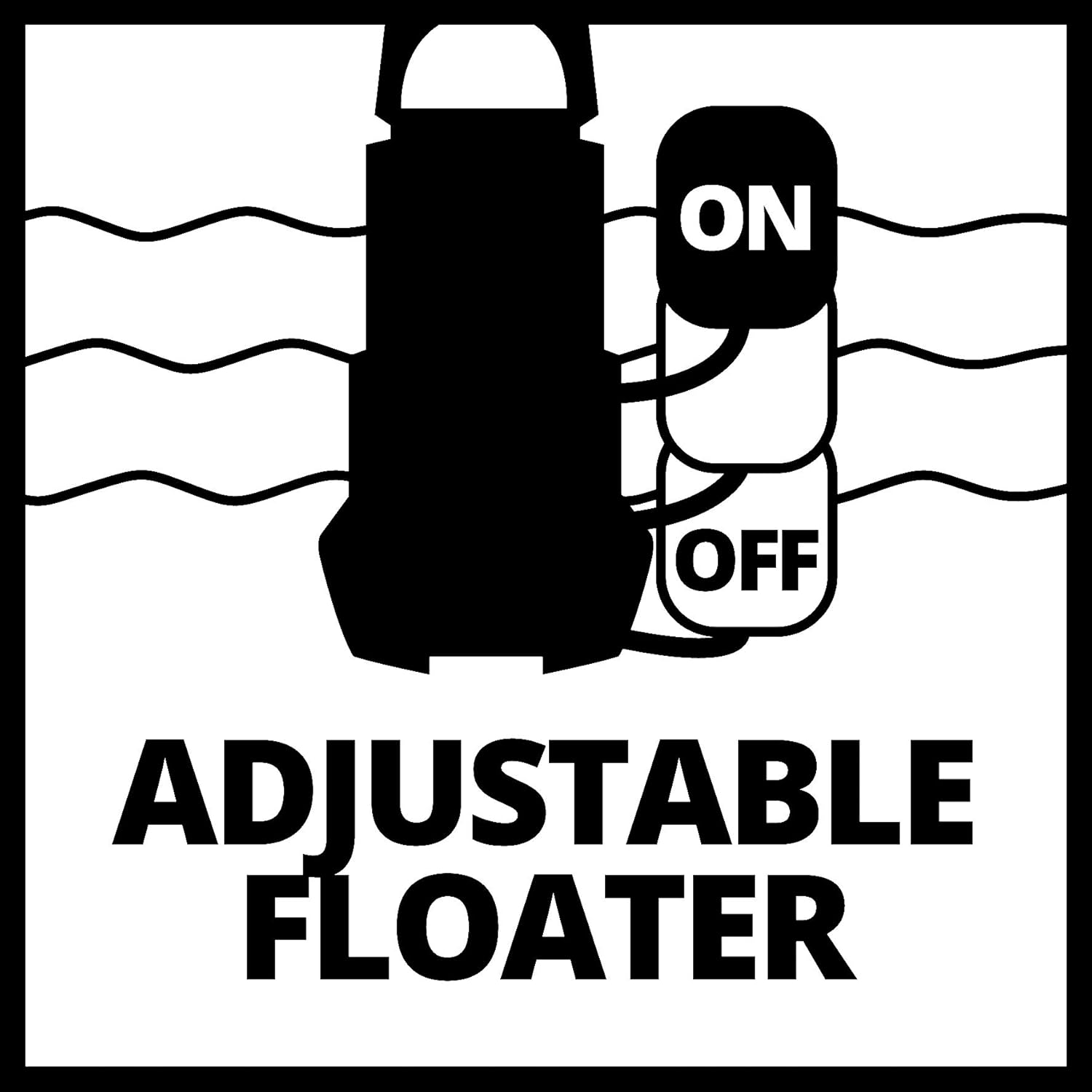

Figure 3: Adjustable float switch for automatic operation.
5.2. การทำงานต่อเนื่อง
For continuous operation, secure the float switch in an upright position (e.g., by attaching it to the pump handle) so that it remains in the "ON" position regardless of the water level. This will keep the pump running continuously until manually unplugged or the water source is depleted.
The pump is designed to handle dirty water with particles up to 40 mm in size.
Figure 4: Maximum particle size handled by the pump.
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ปั๊มของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด:
- การทำความสะอาด: After each use, especially when pumping heavily contaminated water, rinse the pump thoroughly with clean water to remove debris and prevent clogging.
- การตรวจสอบใบพัด: Periodically check the impeller for any blockages or damage. Clear any debris carefully.
- Double Mechanical Seal: The high-quality double mechanical seal is designed for excellent durability and requires no maintenance.
- พื้นที่จัดเก็บ: ควรเก็บปั๊มไว้ในที่แห้งและปราศจากน้ำแข็งเมื่อไม่ได้ใช้งานเป็นเวลานาน
รูปที่ 5: ภายใน view of the pump's impeller.

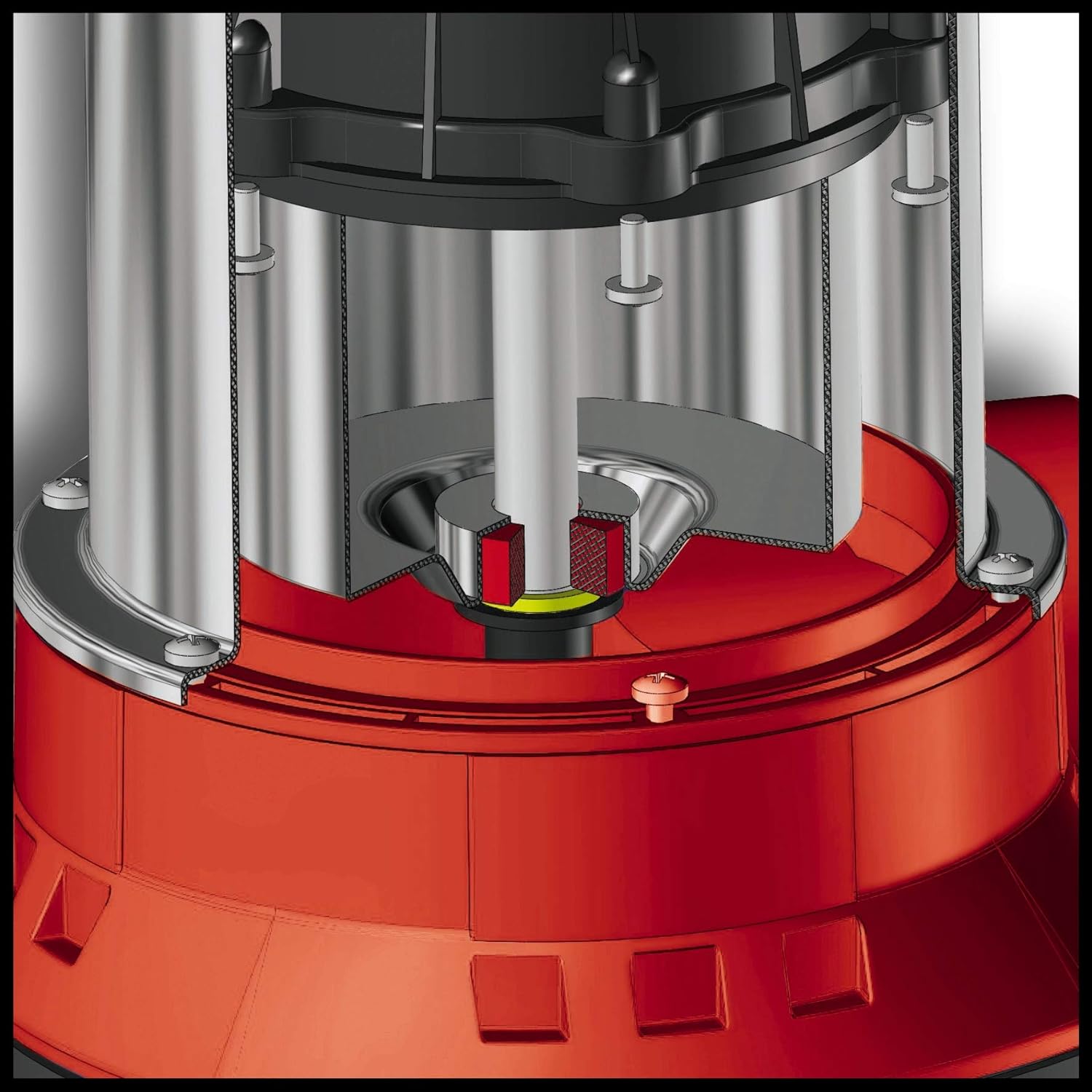

Figure 6: Illustration of the double mechanical seal for extended lifespan.
7 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ปั๊มไม่เริ่มทำงาน | No power supply; Float switch not activated; Motor overload. | Check power connection and circuit breaker; Ensure float switch is in "ON" position or water level is sufficient; Allow motor to cool down, then restart. |
| ปั๊มทำงานแต่ไม่มีน้ำไหลออกมา หรือปริมาณน้ำไหลน้อย | Hose kinked or blocked; Impeller clogged; Airlock in pump. | Check and clear hose; Disconnect power and clear impeller; Submerge pump fully, tilt it to release air bubbles, then restart. |
| ปั๊มหยุดโดยไม่คาดคิด | Float switch deactivated (water level too low); Thermal overload protection activated. | Check water level and float switch position; Allow pump to cool down. |
8. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| แบบอย่าง | GC-DP 1340 ก |
| พลัง | 1300 วัตต์ |
| เล่มที่tage | 230 โวลต์ |
| แม็กซ์ อัตราการไหล | 23000 ลิตรต่อชั่วโมง |
| ความสูงศีรษะสูงสุด | 10 เมตร |
| ขนาดอนุภาคสูงสุด | 40 มม. |
| การเชื่อมต่อท่อ | G2 (2 inches / 50.8mm) |
| ความยาวสายเคเบิล | 10 เมตร |
| น้ำหนัก | 19.3 กิโลกรัม |
| ขนาด (กว้าง x ยาว x สูง) | 26 x 19.5 x 51.2 ซม. |
| วัสดุ | สแตนเลส เหล็กหล่อ |
| การใช้งาน | กลางแจ้ง |
| ประเทศต้นกำเนิด | จีน |
9. การรับประกันและการสนับสนุน
Einhell products are manufactured with high-quality materials and undergo strict quality controls. While specific warranty details may vary by region and retailer, a standard return policy of 30 days is typically offered for new products.
For technical support, spare parts, or warranty claims, please contact your authorized Einhell dealer or visit the official Einhell website for customer service information. Please have your model number (GC-DP 1340 G) and purchase details ready when contacting support.
