1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your Docooler Digital Tachometer K975. This 52mm (2-inch) LCD gauge is designed for automotive applications, providing accurate engine RPM readings from 0 to 9999 RPM with an integrated warning light feature. Please read this manual thoroughly before installation and use to ensure proper function and safety.
2. คุณสมบัติของผลิตภัณฑ์
- Diameter: 52mm (2 inches)
- Power: DC 10-15V (12V Professional)
- Display: Blue Digital LED Readout
- Measurement Range: 0-9999 RPM
- Warning Point: Activates at 5000 RPM
- High accuracy and easy operation
- มาพร้อมกับคำแนะนำในการติดตั้ง
3. ข้อมูลจำเพาะ
| หน่วย | รอบต่อนาที |
| ช่วงการวัด | 0~9999 รอบ/นาที |
| Warning Point | 5000 รอบต่อนาที |
| พลัง | 12V DC, Max. 0.3A |
| ขนาดจอ LCD | Approx. 52mm / 2 inches |
| Tachometer Size (Dia.*H) | 5.7 x 5.5 cm / 2.2 x 2.2 inches |
| ขนาดรวม (ยาว x กว้าง x สูง) | 17 x 12 x 7.8 ซม. / 6.7 x 4.7 x 3.1 นิ้ว |
| สี | สีดำ |
| วัสดุ | พลาสติก |
| หมายเลขรุ่น | เค975 |
| ยูพีซี | 519752202711 |
4. เนื้อหาบรรจุภัณฑ์
เมื่อเปิดบรรจุภัณฑ์ โปรดตรวจสอบว่าสินค้าทั้งหมดอยู่ในบรรจุภัณฑ์และไม่มีความเสียหาย:
- 1x Docooler Digital Tachometer K975
Note: Additional mounting hardware or wiring may be included depending on the specific kit. Refer to the packaging for a complete list.
5. การตั้งค่าและการติดตั้ง
Installation of the Docooler Digital Tachometer K975 requires basic automotive electrical knowledge. If you are unsure about any steps, it is recommended to seek professional assistance.
5.1 ข้อควรระวังเพื่อความปลอดภัย
- ถอดแบตเตอรี่รถยนต์ออกก่อนเริ่มงานไฟฟ้าใดๆ
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและมีฉนวนป้องกันอย่างเหมาะสมเพื่อป้องกันไฟฟ้าลัดวงจร
- Mount the gauge in a location that does not obstruct the driver's view หรือรบกวนการควบคุมรถ
5.2 Mounting the Tachometer
The tachometer is designed for a 52mm (2-inch) diameter mounting hole. It can be dash-mounted or mounted using the included stand.
- Choose a suitable, flat surface for mounting.
- If flush mounting, cut a 52mm diameter hole. If using the stand, secure the stand to the desired location using appropriate fasteners.
- Insert the tachometer into the mounting location or attach it to the stand.
- Secure the tachometer firmly in place.

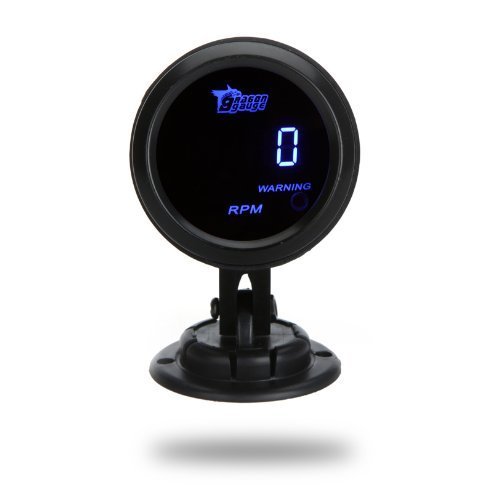

Image shows the front view of the Docooler Digital Tachometer K975. The circular gauge features a black casing and a blue digital LCD screen displaying '0' RPM. Below the RPM reading, 'WARNING' and 'RPM' are visible. The gauge is mounted on a black stand.
5.3 คำแนะนำในการเดินสายไฟ
The tachometer typically has three wires for connection:
- สายสีแดง: Connect to a switched 12V DC power source (e.g., ignition switch ACC).
- สายสีดำ: เชื่อมต่อกับจุดต่อสายดินที่เชื่อถือได้ของรถยนต์
- Green/Yellow/White Wire (Signal): Connect to the engine's RPM signal wire. This is typically found at the ignition coil negative terminal, ECU tachometer output, or specific engine sensor. Consult your vehicle's service manual for the exact location of the RPM signal wire.
Ensure all connections are soldered or crimped securely and insulated with electrical tape or heat shrink tubing.
6. คู่มือการใช้งาน
Once properly installed and wired, the Docooler Digital Tachometer K975 operates automatically when the vehicle's ignition is turned on.
- เปิดเครื่อง: When the ignition is turned to the ACC or ON position, the tachometer will power on, and the blue digital LED display will illuminate.
- จอแสดงผล RPM: The display will show the current engine RPM in numerical format.
- ไฟเตือน: The integrated warning light will activate when the engine RPM reaches or exceeds 5000 RPM. This serves as a visual alert for high engine speeds.
7. การบำรุงรักษา
The Docooler Digital Tachometer K975 is designed for durability and requires minimal maintenance.
- การทำความสะอาด: ใช้ผ้าแห้งนุ่มๆ เช็ดทำความสะอาดหน้าจอและasing. Avoid abrasive cleaners or solvents that could damage the plastic or screen.
- ตรวจสอบการเชื่อมต่อ: Periodically inspect wiring connections to ensure they remain secure and free from corrosion.
- การปกป้องสิ่งแวดล้อม: While designed for automotive use, avoid exposing the gauge to extreme moisture or direct, prolonged sunlight when possible to extend its lifespan.
8 การแก้ไขปัญหา
If you encounter issues with your tachometer, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Tachometer does not power on. | No power to the red wire; poor ground connection. | Check 12V power supply and ground connections. Ensure ignition is on. |
| Display shows "0" or incorrect RPM. | Incorrect or loose signal wire connection; incompatible signal type. | Verify the signal wire is correctly connected to the RPM source. Ensure the signal source is active. Some vehicles may require a tach adapter. |
| RPM reading is sluggish or jumps erratically. | Interference in the signal wire; poor signal quality; loose connections. | Ensure signal wire is routed away from high-voltage cables. Check all wiring connections for tightness and proper insulation. |
| Warning light does not activate at 5000 RPM. | Faulty internal component; incorrect RPM signal. | Verify RPM reading accuracy. If RPM is correct and light still fails, the unit may be faulty. |
9. การรับประกันและการสนับสนุน
Docooler products are manufactured to high-quality standards. For specific warranty information, please refer to the documentation included with your purchase or contact your retailer. For technical support or inquiries, please visit the official Docooler webเว็บไซต์หรือติดต่อฝ่ายบริการลูกค้าของพวกเขา
