1. บทนำ
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Senville SENA-09HF/Z Mini Split Air Conditioner and Heat Pump. The AURA Series offers efficient cooling and heating for various spaces, including individual rooms, additions, garages, and commercial applications. This system is designed to operate effectively in cold climates, providing heating down to -22°F (-30°C).
2. ข้อมูลด้านความปลอดภัย
WARNING: Professional installation is required for this unit. Improper installation can lead to electric shock, fire, water leakage, or other hazards. Warranty validity is contingent upon professional installation.
- Always ensure the unit is connected to a dedicated 208-230V electrical circuit.
- ห้ามซ่อมแซมหรือบำรุงรักษาเครื่องด้วยตนเอง โปรดส่งต่อเครื่องให้ช่างผู้ชำนาญการเป็นผู้ดำเนินการซ่อมแซม
- ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสมเพื่อป้องกันไฟฟ้าช็อต
- โปรดอย่าให้เด็กและสัตว์เลี้ยงเข้าใกล้ตัวเครื่องภายนอกขณะใช้งาน
- Do not block air inlets or outlets of either unit.
3. สินค้าหมดview

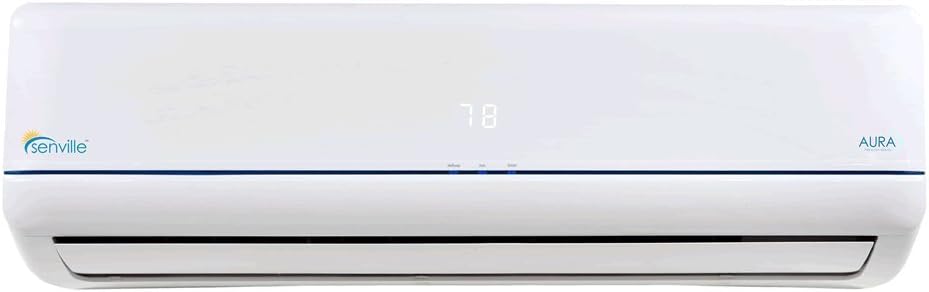

The Senville SENA-09HF/Z system consists of an indoor air handler, an outdoor condenser, a remote control, and a Wi-Fi kit for smart control. It is designed for ductless operation, providing targeted climate control.
ส่วนประกอบที่รวมอยู่:
- เครื่องจัดการอากาศภายในอาคาร
- คอนเดนเซอร์กลางแจ้ง
- รีโมทคอนโทรล
- ชุด WiFi
- 16 Ft. Copper Line (pre-charged with R410A refrigerant for up to 25 ft)
- สายสื่อสาร
- ท่อระบาย
4. การตั้งค่าและการติดตั้ง
IMPORTANT: Installation of this mini split system requires specialized tools and knowledge. It must be performed by a certified HVAC professional to ensure safety, proper function, and warranty validity.
ข้อควรพิจารณาในการติดตั้งที่สำคัญ:
- การเชื่อมต่อไฟฟ้า: The unit requires a 208-230V electrical supply. This must be connected to an electrical panel by a qualified electrician.
- สายสารทำความเย็น: The system is pre-charged with R410A refrigerant for up to 25 feet of line set. The included 16 ft. copper line and communication cable are designed for professional use.
- การดูดฝุ่นชุดท่อ: After connecting the line set, it is crucial to evacuate the lines using a vacuum pump to remove air and moisture before opening the compressor valves.
- การระบายน้ำ: Ensure proper routing and slope for the condensate drain hose to prevent water accumulation.
- การติดตั้ง: Both indoor and outdoor units must be securely mounted according to manufacturer guidelines.
5. คู่มือการใช้งาน
Your Senville SENA-09HF/Z unit features Inverter Technology for efficient performance and can be controlled via the included remote or through Wi-Fi connectivity.
โหมดการทำงาน:
- โหมดทำความเย็น: Provides cooling with low ambient cooling capability down to -5°F (-20°C).
- โหมดการให้ความร้อน: Provides heating with cold-climate heating capability down to -22°F (-30°C).
- โหมดเทอร์โบ: Delivers maximum cooling or heating power for rapid temperature adjustment.
- โหมดแห้ง (เครื่องลดความชื้น): ลดความชื้นในห้องโดยไม่เกิดการเปลี่ยนแปลงอุณหภูมิอย่างมีนัยสำคัญ
- โหมดพัดลม: หมุนเวียนอากาศโดยไม่ใช้ความร้อนหรือความเย็น
Remote Control and Wi-Fi:
- Use the remote control to select operating modes, adjust temperature, fan speed, and set timers.
- The included Wi-Fi kit enables control of the unit via a smartphone application, compatible with Google Home Assistant. Follow the instructions provided with the Wi-Fi kit for setup.
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้ระบบปรับอากาศแบบแยกส่วนขนาดเล็กของคุณทำงานได้อย่างมีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนาน
การบำรุงรักษาที่แนะนำ:
- การทำความสะอาดตัวกรองอากาศ: Clean the indoor unit's air filters every 2-4 weeks, or more frequently depending on usage and air quality. Refer to the detailed manual for filter removal and cleaning instructions.
- การตรวจสอบชุดภายนอกอาคาร: Periodically check the outdoor unit for obstructions (leaves, debris) and ensure proper airflow. In cold climates, monitor for ice buildup and ensure the defrost cycle is functioning correctly.
- การบริการระดับมืออาชีพ: ควรจัดกำหนดการบำรุงรักษาโดยช่างผู้เชี่ยวชาญเป็นประจำทุกปี เพื่อตรวจสอบระดับสารทำความเย็น การเชื่อมต่อทางไฟฟ้า และสภาพโดยรวมของระบบ
7 การแก้ไขปัญหา
If you encounter issues with your unit, refer to the following common troubleshooting steps. For persistent problems, contact a qualified HVAC technician.
ปัญหาทั่วไปและวิธีแก้ไข:
- หน่วยไม่เปิด: ตรวจสอบแหล่งจ่ายไฟ เบรกเกอร์ และตรวจสอบให้แน่ใจว่าแบตเตอรี่ของรีโมทคอนโทรลใช้งานได้
- Poor Cooling/Heating Performance: Ensure air filters are clean, no obstructions to airflow, and doors/windows are closed. Verify correct mode and temperature settings.
- เสียงที่ผิดปกติ: Minor operational noises are normal. Loud or persistent unusual noises may indicate a problem requiring professional inspection.
- การรั่วไหลของน้ำ: ตรวจสอบท่อระบายน้ำทิ้งว่ามีสิ่งอุดตันหรือความลาดเอียงที่ไม่เหมาะสมหรือไม่
- Temperature Discrepancy: Note that the thermostat reading might vary from actual room temperature, especially if the unit is mounted high. Adjust settings as needed to achieve desired comfort.
8. ข้อมูลจำเพาะ
Detailed technical specifications for the Senville SENA-09HF/Z Mini Split Air Conditioner and Heat Pump.
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| หมายเลขรุ่น | SENA-09HF |
| ยี่ห้อ | เซนวิลล์ |
| พลังทำความเย็น | 9000 หน่วยความร้อนบริติช (BTU) |
| ความสามารถในการให้ความร้อน | 10900 บีทียู |
| อัตราส่วนประสิทธิภาพพลังงานตามฤดูกาล (SEER) | 25 |
| ค่าประสิทธิภาพการทำความร้อนตามฤดูกาล (HSPF) | 11.2 |
| เล่มที่tage | 208-230 โวลต์ |
| สารทำความเย็น | R-410A (pre-charged for 25 ft) |
| ระดับเสียง (ภายในอาคาร) | 28 Decibels (min) |
| การครอบคลุมพื้นที่ | สูงถึง 450 ตารางฟุต |
| น้ำหนักสินค้า | 78.3 ปอนด์ (รวม) |
| คุณสมบัติพิเศษ | Dehumidifier, Dust Filter, Heating and Cooling Function |
| การรับรอง | ENERGY STAR Certified, AHRI Certified, ETL Intertek Approved |
9. ข้อมูลการรับประกัน
The Senville SENA-09HF/Z Mini Split Air Conditioner and Heat Pump comes with a limited warranty.
- การรับประกันชิ้นส่วน: 3 years on parts.
- การรับประกันคอมเพรสเซอร์: คอมเพรสเซอร์รับประกัน 7 ปี
- ระยะเวลาการรับประกัน: Professional installation is required for the warranty to be valid.
- พื้นที่ครอบคลุม: The warranty covers parts replacement only and does not cover labor costs.
- Out-of-Warranty: Replacement parts are available for purchase outside of the warranty period.
Retain your proof of professional installation for warranty claims.
10. การสนับสนุนลูกค้า
For technical assistance, warranty claims, or inquiries regarding your Senville mini split system, please contact your installer or the Senville customer support team.
Refer to the documentation provided with your purchase for specific contact details or visit the official Senville webเว็บไซต์.
