การแนะนำ
คู่มือนี้ให้ข้อมูลสำคัญสำหรับการใช้งาน การตั้งค่า และการบำรุงรักษาเลื่อยตัดองศา Einhell TH-MS2112 อย่างปลอดภัยและมีประสิทธิภาพ โปรดอ่านคำแนะนำทั้งหมดอย่างละเอียดก่อนใช้งานอุปกรณ์ เพื่อให้มั่นใจถึงการใช้งานที่ถูกต้องและป้องกันการบาดเจ็บหรือความเสียหาย
เลื่อยตัดเฉียง Einhell TH-MS2112 ที่แสดงในภาพasinด้วยการออกแบบที่กะทัดรัดและส่วนประกอบสำคัญ ได้แก่ ใบเลื่อย โต๊ะหมุน และถุงเก็บฝุ่น
คำแนะนำด้านความปลอดภัยทั่วไป
ปฏิบัติตามคำแนะนำด้านความปลอดภัยต่อไปนี้เสมอ เพื่อให้มั่นใจถึงการใช้งานที่ปลอดภัย:
- ความปลอดภัยในพื้นที่ทำงาน: รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่รกหรือมืดอาจทำให้เกิดอุบัติเหตุได้ ห้ามใช้งานเครื่องมือไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิดได้ เช่น บริเวณที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่นละออง เครื่องมือไฟฟ้าจะก่อให้เกิดประกายไฟซึ่งอาจจุดติดฝุ่นหรือควันได้
- ความปลอดภัยทางไฟฟ้า: ปลั๊กไฟของเครื่องมือไฟฟ้าต้องตรงกับเต้าเสียบ ห้ามดัดแปลงปลั๊กโดยเด็ดขาด ห้ามใช้ปลั๊กอะแดปเตอร์กับเครื่องมือไฟฟ้าที่ต่อสายดิน ปลั๊กที่ไม่ได้ดัดแปลงและเต้าเสียบที่ตรงกันจะช่วยลดความเสี่ยงในการเกิดไฟฟ้าช็อต
- ความปลอดภัยส่วนบุคคล: สวมอุปกรณ์ป้องกันดวงตา อุปกรณ์ป้องกันหู และหน้ากากกันฝุ่นเสมอ เก็บเสื้อผ้าที่หลวมให้เรียบร้อย และรวบผมยาวให้เรียบร้อย อย่าเอื้อมมือไปไกลเกินไป รักษาการทรงตัวและก้าวเดินให้มั่นคงตลอดเวลา
- การใช้และการดูแลเครื่องมือ: อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่เหมาะสมกับงานของคุณ จะทำให้งานเสร็จเร็วขึ้นและปลอดภัยขึ้นตามอัตราที่ออกแบบไว้ ถอดปลั๊กออกจากแหล่งจ่ายไฟและ/หรือถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือจัดเก็บเครื่องมือไฟฟ้า
- คำเตือนเฉพาะ: ห้ามใช้อุปกรณ์กับวัสดุใดๆ ที่มีแร่ใยหิน
การตั้งค่า
การแกะกล่อง
นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าชิ้นส่วนทั้งหมดที่ระบุไว้ในรายการบรรจุภัณฑ์ครบถ้วนและไม่เสียหาย เก็บรักษาบรรจุภัณฑ์ไว้เพื่อการจัดเก็บหรือขนส่งในอนาคต
การประกอบ
ติดตั้งอุปกรณ์รองรับชิ้นงานและ...ampติดตั้งอุปกรณ์เข้ากับโต๊ะเลื่อยตามคำแนะนำในแผนภาพการประกอบ (โปรดดูแผนภาพโดยละเอียดในคู่มือฉบับจริงที่แนบมาด้วย) ตรวจสอบให้แน่ใจว่าได้ยึดแน่นสนิทเพื่อการทำงานที่มั่นคง

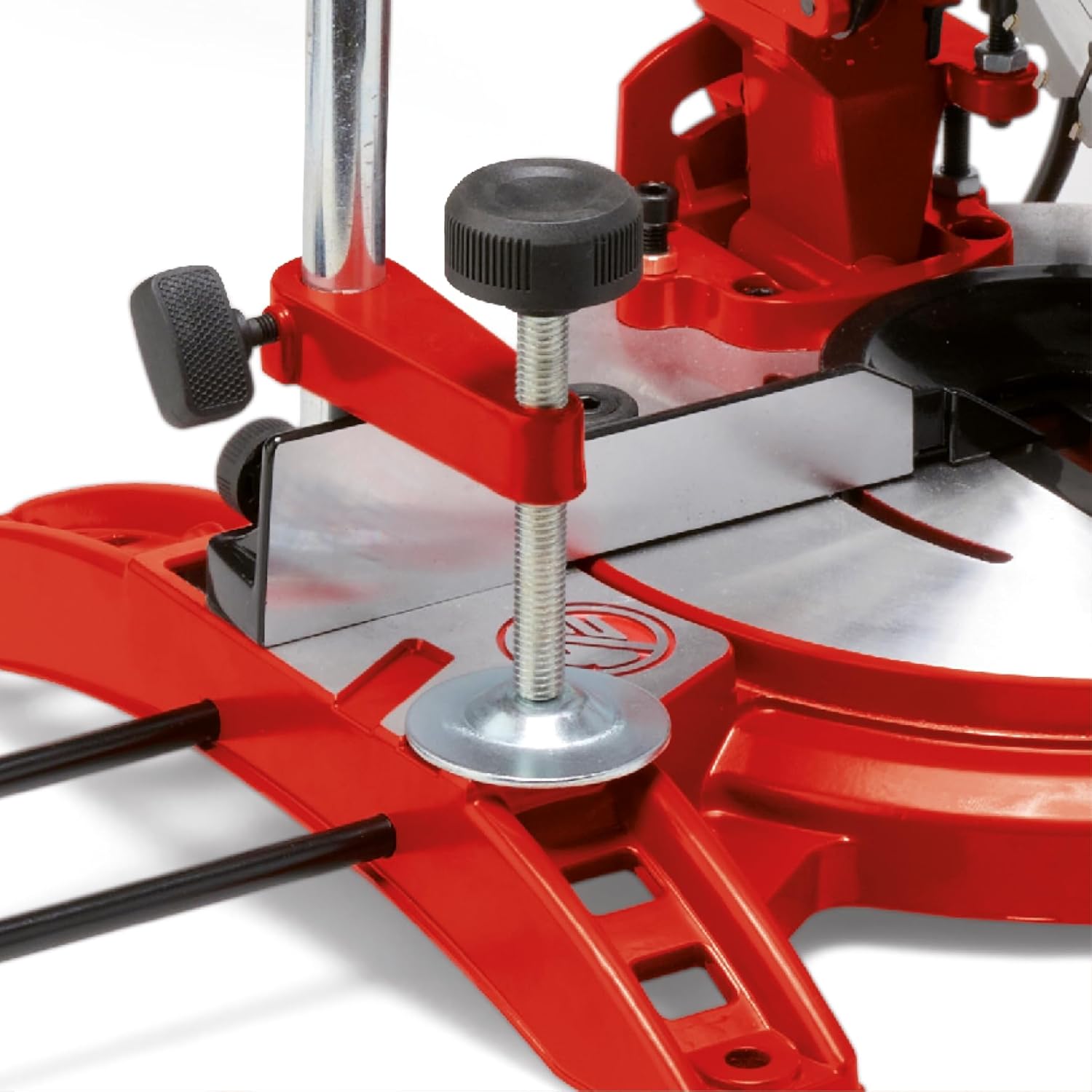

การรวม clampอุปกรณ์ยึดชิ้นงานและตัวรองรับชิ้นงานช่วยให้มั่นใจได้ว่าวัสดุจะอยู่ในตำแหน่งที่มั่นคงระหว่างการตัด

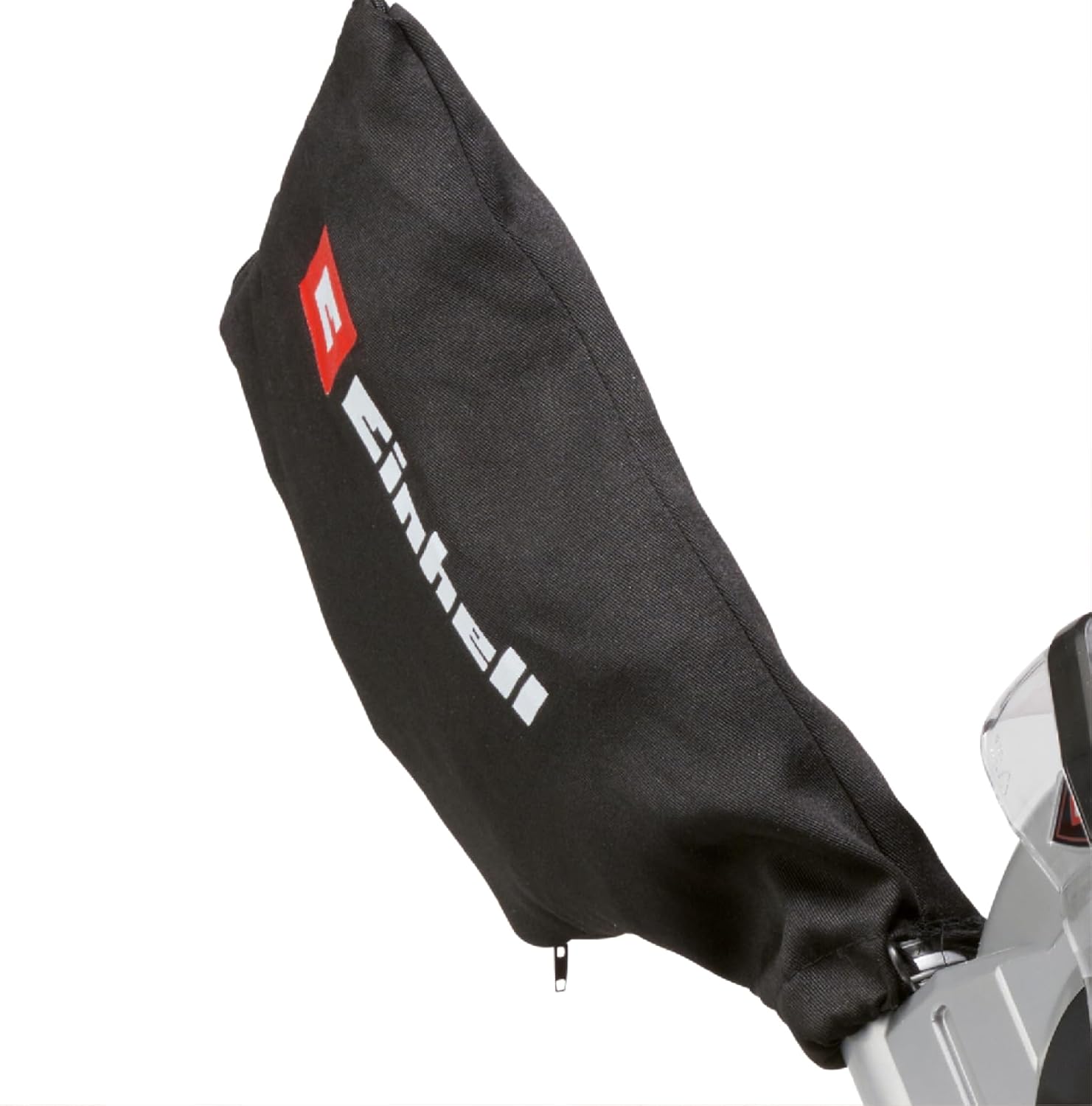

เชื่อมต่อถุงเก็บขี้เลื่อยเข้ากับช่องที่กำหนดไว้บนเลื่อย วิธีนี้จะช่วยรักษาความสะอาดพื้นที่ทำงานของคุณในระหว่างการใช้งาน
ถุงเก็บขี้เลื่อยที่ให้มาด้วยนั้นสามารถเก็บเศษวัสดุได้อย่างมีประสิทธิภาพ ช่วยรักษาสภาพแวดล้อมการทำงานให้สะอาดและปลอดภัย
คำแนะนำการใช้งาน
การทำงานพื้นฐาน
ก่อนเริ่มงาน ตรวจสอบให้แน่ใจว่าชิ้นงานถูกยึดแน่นด้วยตัวล็อคampเปิดเครื่องเลื่อยและรอให้ใบเลื่อยหมุนด้วยความเร็วเต็มที่ก่อนที่จะสัมผัสกับชิ้นงาน ค่อยๆ เลื่อนเลื่อยผ่านชิ้นงานอย่างราบรื่น
ผู้ใช้งานสาธิตการใช้งานเลื่อยตัดเฉียง Einhell โดยทำการตัดชิ้นงานไม้ด้วยความแม่นยำสูง
การปรับมุม
เลื่อยตัดองศาตัวนี้มีโต๊ะหมุนได้สำหรับตัดมุมได้อย่างแม่นยำ สามารถปรับได้ตั้งแต่ -45 ถึง +45 องศา ใช้แผ่นรองโต๊ะที่มีมาตราส่วนเพื่อผลลัพธ์การตัดที่แม่นยำ หัวเลื่อยยังสามารถเอียงไปทางซ้ายได้ถึง 45 องศาสำหรับการตัดเฉียงที่หลากหลาย
โต๊ะทำงานหมุนได้ของเลื่อยตัดองศา แสดงให้เห็นถึงความสามารถในการปรับมุมตัดได้อย่างแม่นยำ ตั้งแต่ -45 ถึง +45 องศา
หัวเลื่อยสามารถเอียงไปทางซ้ายได้ถึง 45 องศา ทำให้สามารถตัดเฉียงได้อย่างหลากหลาย
การเปลี่ยนใบเลื่อย
ในการเปลี่ยนใบเลื่อย ให้แน่ใจว่าได้ถอดปลั๊กเครื่องมือออกจากแหล่งจ่ายไฟแล้ว ใช้คุณสมบัติล็อคแกนหมุนเพื่อยึดใบเลื่อยให้อยู่กับที่ จากนั้นคลายตัวน็อตยึดอย่างระมัดระวัง เปลี่ยนใบเลื่อยด้วยใบเลื่อยที่เหมาะสม ตรวจสอบให้แน่ใจว่าอยู่ในทิศทางที่ถูกต้อง แล้วขันน็อตให้แน่น
นี้ view จุดเด่นอยู่ที่กลไกการล็อกแกนหมุน ซึ่งช่วยให้การเปลี่ยนใบเลื่อยทำได้อย่างรวดเร็วและปลอดภัย
การซ่อมบำรุง
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เลื่อยตัดองศาของคุณมีอายุการใช้งานยาวนานและทำงานได้อย่างมีประสิทธิภาพสูงสุด:
- การทำความสะอาด: หลังการใช้งานทุกครั้ง ให้ทำความสะอาดเลื่อยจากขี้เลื่อยและเศษวัสดุต่างๆ โดยใช้แปรงหรือลมเป่า และตรวจสอบให้แน่ใจว่าได้เทถุงเก็บฝุ่นออกเป็นประจำ
- การตรวจสอบใบมีด: ควรตรวจสอบความคมและความเสียหายของใบเลื่อยเป็นระยะ ใบเลื่อยที่ทื่อหรือชำรุดอาจทำให้การตัดไม่เรียบร้อยและทำให้มอเตอร์ทำงานหนักขึ้น ควรเปลี่ยนใบเลื่อยเมื่อจำเป็น
- การหล่อลื่น: ควรทาน้ำมันหล่อลื่นบางๆ บริเวณชิ้นส่วนที่เคลื่อนไหวและจุดหมุนตามคำแนะนำในคู่มือผลิตภัณฑ์ฉบับเต็ม เพื่อให้การทำงานราบรื่น
- พื้นที่จัดเก็บ: เก็บเลื่อยตัดองศาไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก ใช้ที่รองขาสำหรับขนย้ายเพื่อความสะดวกและปลอดภัยในการเคลื่อนย้าย
โครงยึดสำหรับขนส่งที่แข็งแรงช่วยให้เคลื่อนย้ายเลื่อยตัดองศาได้อย่างง่ายดายและปลอดภัย
การแก้ไขปัญหา
โปรดดูตารางด้านล่างเพื่อดูปัญหาทั่วไปและวิธีแก้ไข:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เลื่อยไม่สตาร์ท | ไม่มีไฟเลี้ยง; สายไฟชำรุด; ระบบป้องกันการโอเวอร์โหลดทำงาน | ตรวจสอบการเชื่อมต่อไฟ ตรวจสอบสายไฟว่าชำรุดหรือไม่ รอให้มอเตอร์เย็นลงและรีเซ็ต |
| คุณภาพการตัดไม่ดี (หยาบ เป็นเสี้ยน) | ใบมีดทื่อหรือใช้ใบมีดผิดประเภท; อัตราการป้อนไม่เหมาะสม; ชิ้นงานไม่ยึดแน่น | เปลี่ยนใบเลื่อยหรือใช้ใบเลื่อยที่เหมาะสมกับวัสดุ ปรับอัตราการป้อนวัสดุ ยึดชิ้นงานให้แน่น |
| แรงสั่นสะเทือนหรือเสียงดังมากเกินไป | ใบมีดหลวม; ใบมีดชำรุด; ชิ้นส่วนหลวม | ขันน็อตยึดใบมีดให้แน่น เปลี่ยนใบมีดที่ชำรุด ตรวจสอบและขันน็อตยึดทั้งหมดให้แน่น |
| การเก็บฝุ่นไม่มีประสิทธิภาพ | ถุงเก็บฝุ่นเต็ม; ช่องดูดฝุ่นอุดตัน; การเชื่อมต่อไม่ถูกต้อง | เทถุงเก็บฝุ่นออก; ทำความสะอาดช่องดูดฝุ่น; ตรวจสอบให้แน่ใจว่าถุงเก็บฝุ่นติดแน่นดีแล้ว |
ข้อมูลจำเพาะทางเทคนิค
| แบบอย่าง | TH-MS2112 |
| หมายเลขชิ้นส่วน | 4300295 |
| ยี่ห้อ | ไอน์เฮลล์ |
| กำลังไฟเข้า | 1600 วัตต์ |
| เล่มที่tage | 230 โวลต์ |
| ความเร็วขณะเดินเครื่องเปล่า | 5000 รอบ/นาที |
| จำนวนฟันเลื่อย | 48 ชิ้น |
| ช่วงมุมตัดเฉียง | -45° ถึง +45° |
| การตัดเฉียง (ซ้าย) | สูงถึง 45° |
| ประสิทธิภาพการตัดสูงสุด (ซ้าย) | 120 x 55 มม. |
| ประสิทธิภาพการตัดสูงสุด (ด้านขวา) | 80 x 32 มม. |
| น้ำหนักสินค้า | 7.1 กิโลกรัม (ประมาณ 15.62 ปอนด์) |
| ขนาดสินค้า | 18.31 x 12.76 x 11.61 นิ้ว |
ใบเลื่อย HW/TCT คุณภาพสูง
การตัดมุมที่แม่นยำ
ใช้งานง่าย น้ำหนักเบา และเคลื่อนย้ายสะดวก
สูงสุด ความกว้างในการตัด : 120 มม
สูงสุด ความลึกในการตัด : 55 มม
การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกัน การสนับสนุนทางเทคนิค หรือสอบถามเกี่ยวกับบริการ โปรดดูที่เว็บไซต์อย่างเป็นทางการของ Einhell webหรือติดต่อฝ่ายบริการลูกค้า โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกันใดๆ
หากต้องการความช่วยเหลือเพิ่มเติม โปรดไปที่: www.einhell.com
