การแนะนำ
This manual provides detailed instructions for the installation, operation, maintenance, and troubleshooting of the Ranco ETC-211000-000 Electronic Temperature Control. Please read this manual thoroughly before installation and operation to ensure proper use and to prevent damage to the unit or injury.
The Ranco ETC-211000-000 is designed for precise electronic temperature control in various industrial and scientific applications. It features a robust design and user-friendly interface for reliable performance.
ข้อมูลด้านความปลอดภัย
ปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยต่อไปนี้เสมอ:
- คำเตือน: Disconnect all power before installing or servicing this control.
- การติดตั้งจะต้องดำเนินการโดยช่างเทคนิคที่มีคุณสมบัติตามมาตรฐานไฟฟ้าท้องถิ่นและระดับชาติทั้งหมด
- Do not operate the control with damaged wiring or if the casinค่า g เสียหายแล้ว
- ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสมเพื่อป้องกันไฟฟ้าช็อต
- อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานต้องอยู่ภายใต้เงื่อนไขสองประการต่อไปนี้: (1) อุปกรณ์นี้จะต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์
- อุปกรณ์ดิจิทัลคลาส A นี้เป็นไปตามมาตรฐาน Canadian ICES-003 Cet appareil numérique de la classe A est เป็นไปตามมาตรฐาน NMB-003 du Canada.
สินค้าเกินview
The Ranco ETC-211000-000 is an electronic temperature controller designed for accurate temperature management. It features a digital display and intuitive buttons for setting and monitoring temperature parameters.
รูปที่ 1: ด้านหน้า view of the Ranco ETC-211000-000 Electronic Temperature Control. The image shows the grey casing, a digital display, and three control buttons labeled "SET", "Up arrow", and "Down arrow". Handwritten labels "1st Stage" and "inlet water temp" are visible on the casing.

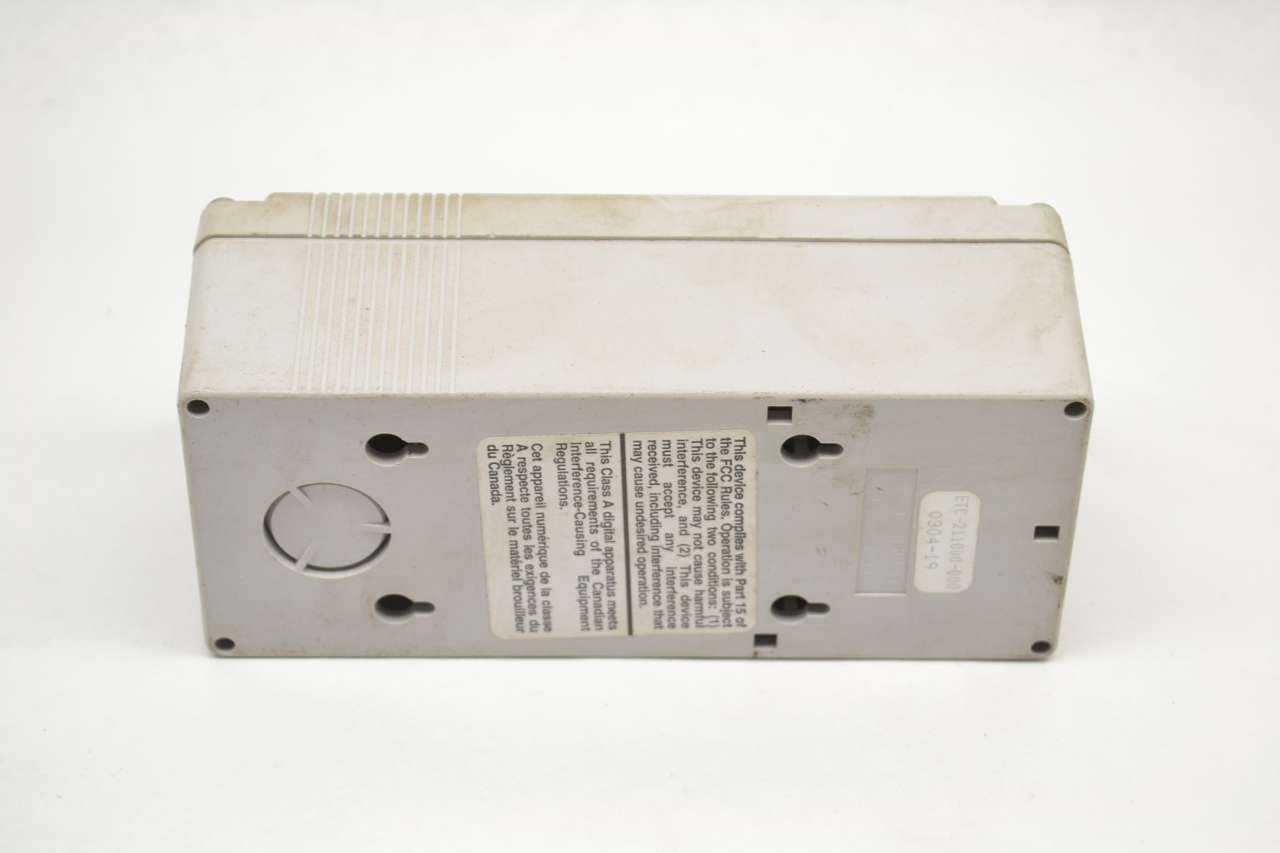

รูปที่ 2: กลับ view of the Ranco ETC-211000-000 Electronic Temperature Control. This view highlights the mounting points and regulatory compliance text, including FCC and ICES-003 statements.
รูปที่ 3: Close-up of the label on the back of the Ranco ETC-211000-000. The label clearly displays the model number "ETC-211000-000" and indicates "ASSEMBLED IN MEXICO".
รูปที่ 4: Product packaging label for the Ranco ETC-211000-000. The label specifies "RANCO ETC-211000-000 ETC TWO STAGE ELECTRONIC -30-220F 120/240V-AC TEMPERATURE CONTROLLER" and includes a barcode with the number B492158.
การติดตั้งและการตั้งค่า
Proper installation is crucial for the optimal performance and longevity of your Ranco ETC-211000-000. Follow these steps carefully:
- การติดตั้ง: Select a suitable location for mounting the control, away from direct heat sources or excessive vibration. Use appropriate fasteners to secure the unit through the mounting holes on the back casing (refer to Figure 2).
- การเดินสายไฟ:
- Ensure all power is disconnected before wiring.
- Connect the power supply (120V/240V AC) to the designated terminals. Refer to the wiring diagram provided with your unit for specific terminal assignments.
- Connect the temperature sensor to the sensor input terminals. Ensure the sensor is placed in the area where temperature is to be controlled.
- Connect the load (e.g., heating or cooling device) to the output relay terminals.
- ตรวจสอบว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและเป็นฉนวนอย่างเหมาะสม
- การเพิ่มพลังเริ่มต้น: Once all wiring is complete and verified, restore power to the unit. The display should illuminate, indicating the current temperature.
คำแนะนำการใช้งาน
The Ranco ETC-211000-000 is designed for straightforward operation. Use the front panel buttons to adjust settings.
Setting the Temperature Setpoint:
- กดปุ่ม ชุด button once. The display will show the current setpoint temperature.
- ใช้ ลูกศรขึ้น (↑) หรือ ลูกศรลง (↓) buttons to adjust the setpoint to your desired temperature.
- กดปุ่ม ชุด button again to save the new setpoint and return to the normal operating display. If no button is pressed for several seconds, the unit will automatically save the setting and return to the normal display.
Viewอุณหภูมิปัจจุบัน:
In normal operation, the display continuously shows the current temperature measured by the sensor.
Advanced Settings (if applicable):
For advanced settings such as differential, calibration, or alarm limits, refer to the detailed programming guide specific to your model's firmware version. Typically, these settings are accessed by pressing and holding the ชุด button for a few seconds until a menu appears.
การซ่อมบำรุง
The Ranco ETC-211000-000 is designed for low maintenance. However, regular checks can ensure continued reliable operation.
- การทำความสะอาด: ควรเช็ดทำความสะอาดภายนอกของตัวควบคุมเป็นระยะด้วยผ้าเนื้อนุ่มและแห้งamp cloth. Do not use abrasive cleaners or solvents. Ensure no liquid enters the casing.
- การเชื่อมต่อ: Annually inspect all electrical connections for tightness and signs of corrosion. Re-tighten if necessary.
- การตรวจสอบเซ็นเซอร์: Verify the temperature sensor is clean and free from debris that might affect its accuracy. Ensure its placement is still optimal for the controlled environment.
- สภาพแวดล้อม : Ensure the operating environment remains within the specified temperature and humidity ranges to prevent damage to the internal components.
No user-serviceable parts inside. Refer all servicing to qualified personnel.
การแก้ไขปัญหา
This section provides solutions to common issues you might encounter with your Ranco ETC-211000-000.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| การแสดงผลว่างเปล่า | No power supply; Loose wiring; Internal fault. | Check power source and circuit breaker. Verify all power connections are secure. If problem persists, contact support. |
| การอ่านอุณหภูมิไม่ถูกต้อง | Faulty sensor; Sensor not properly connected; Sensor placed incorrectly. | Check sensor wiring. Ensure sensor is clean and correctly positioned. Replace sensor if damaged. |
| Control not activating load | Setpoint not reached; Load wiring issue; Faulty relay. | Verify setpoint and current temperature. Check load wiring and ensure load device is functional. Contact support if relay is suspected faulty. |
| หน่วยแสดงรหัสข้อผิดพลาด | ข้อผิดพลาดภายในที่เฉพาะเจาะจง | Refer to the full product manual for a list of error codes and their meanings. Power cycle the unit. If error persists, contact technical support. |
ข้อมูลจำเพาะ
Key technical specifications for the Ranco ETC-211000-000 Electronic Temperature Control:
- แบบอย่าง: อีทีซี-211000-000
- พิมพ์: สองเอสtage Electronic Temperature Controller
- ช่วงอุณหภูมิ: -30°F ถึง 220°F
- เล่มที่tage: กระแสไฟสลับ 120V/240V
- ขนาด : ประมาณ 9 x 5 x 5 นิ้ว (22.86 x 12.7 x 12.7 ซม.)
- น้ำหนัก: 1.2 ปอนด์ (0.54 กก.)
- ผู้ผลิต: Ranco, Invensys, Robertshaw
- ASIN: B009KMLBP2
- หมายเลขสต็อกในประเทศ: 5930-01-477-8295
- มีจำหน่ายครั้งแรก: 20 พฤษภาคม 2010
การรับประกันและการสนับสนุน
For warranty information, please refer to the documentation included with your purchase or contact Ranco customer service directly. Warranty terms typically cover manufacturing defects for a specified period from the date of purchase.
For technical support, troubleshooting assistance beyond this manual, or to inquire about replacement parts, please contact Ranco customer support. Have your model number (ETC-211000-000) and purchase details ready when contacting support.
You may also find additional resources and FAQs on the official Ranco webเว็บไซต์.
