การแนะนำ
Thank you for choosing the Acoustic Audio AA5105 5.1 Surround Sound Home Entertainment System. This system is designed to provide an immersive audio experience for your home theater, personal computer, gaming system, or other audio devices. It features a powerful subwoofer and five satellite speakers, offering versatile connectivity options including RCA, USB, and SD/MMC card inputs.
To ensure proper operation and longevity of your system, please read this manual thoroughly before setup and use. Keep this manual for future reference.
ข้อมูลด้านความปลอดภัยที่สำคัญ
- ความปลอดภัยทางไฟฟ้า: Do not expose this appliance to rain or moisture. Do not remove the cover. Refer servicing to qualified personnel only.
- แหล่งพลังงาน: ตรวจสอบแหล่งจ่ายไฟ voltage matches the requirements specified on the unit. Unplug the unit during lightning storms or when unused for long periods.
- การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศใดๆ ติดตั้งตามคำแนะนำของผู้ผลิต
- ความร้อน: ห้ามติดตั้งใกล้แหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่น ๆ (รวมถึง ampเครื่องให้ความร้อน) ที่ผลิตความร้อน
- การทำความสะอาด: ทำความสะอาดด้วยผ้าแห้งเท่านั้น
- การจัดวาง: Place the unit on a stable, flat surface to prevent it from falling. Keep speakers away from strong magnetic fields.
- สาย: ปกป้องสายไฟไม่ให้ถูกเหยียบหรือถูกหนีบ โดยเฉพาะที่ปลั๊ก เต้ารับไฟฟ้า และจุดที่สายไฟออกจากเครื่อง
เนื้อหาแพ็คเกจ
Carefully unpack your system and ensure all items are present. If any items are missing or damaged, please contact your retailer.
- 1x Powered Subwoofer (300W)
- 5x Satellite Speakers (80W each)
- 1x รีโมทคอนโทรล
- Audio Cables (RCA to RCA, 3.5mm to RCA)
- คู่มือการใช้งาน
Image: Included accessories and manual. Shows the remote control, the front cover of the instruction manual, and three sets of RCA audio cables.
สินค้าเกินview
Subwoofer (Main Unit)
The subwoofer houses the amplifier for the entire system and features all input/output connections, as well as front panel controls for volume, bass, treble, and input selection. It provides deep bass response through its digitally tuned wooden enclosure.

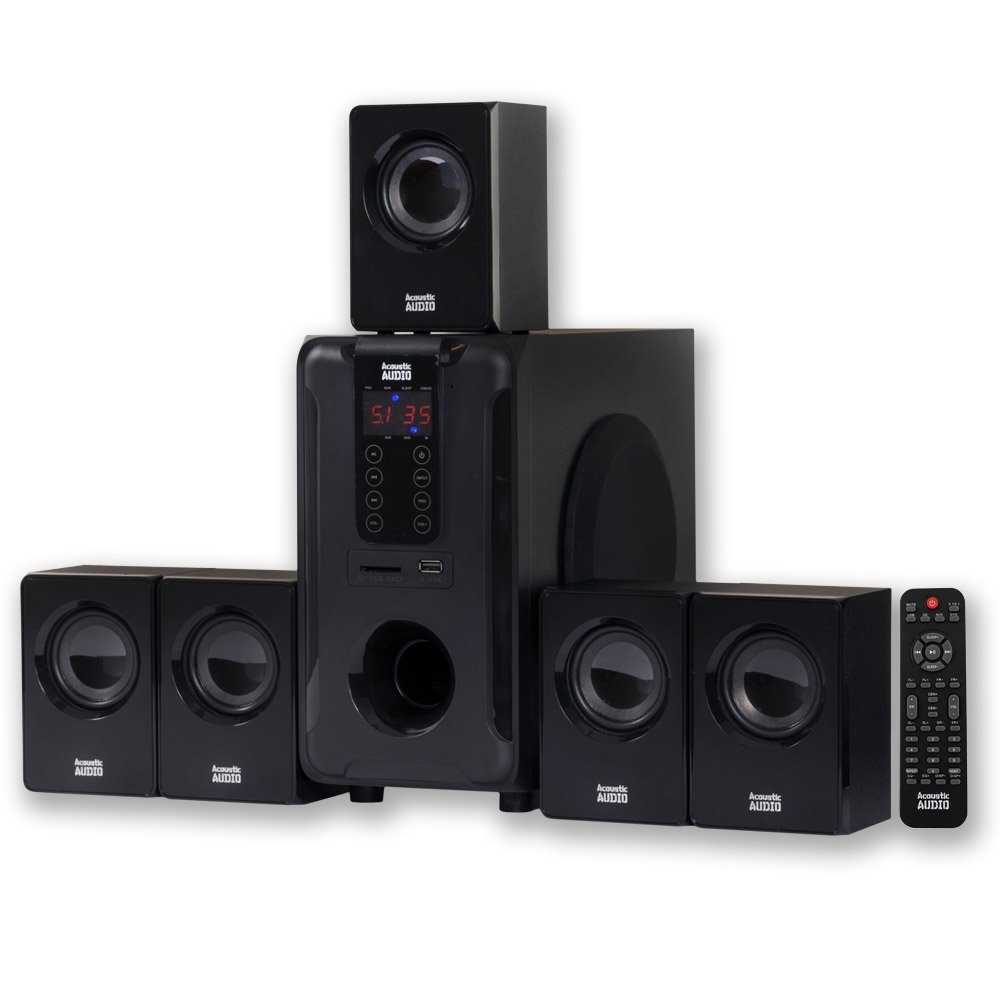

Image: The complete Acoustic Audio AA5105 5.1 Surround Sound System, showing the central subwoofer unit and five satellite speakers.
ลำโพงดาวเทียม
The five full-range satellite speakers are magnetically shielded, allowing for placement near televisions and computer monitors without interference. They come with mounting hardware for flexible installation.
Image: A single Acoustic Audio satellite speaker, showcasinด้วยดีไซน์ที่กะทัดรัดและตะแกรงลำโพง
คำแนะนำการตั้งค่า
1. การวางตำแหน่งลำโพง
- ด้านหน้าซ้าย/ขวา: Place these speakers to the left and right of your viewing area, equidistant from the listener.
- ศูนย์: Position the center speaker directly above or below your display.
- เซอร์ราวด์ซ้าย/ขวา: Place these speakers to the sides or slightly behind your listening position.
- ซับวูฟเฟอร์: The subwoofer can be placed anywhere in the room, preferably near a wall or corner for enhanced bass.
2. Connecting Speakers to the Subwoofer
Connect each satellite speaker to the corresponding output on the rear panel of the subwoofer. Ensure correct polarity (positive to positive, negative to negative) for optimal sound quality.
Image: Rear panel of the subwoofer. This image displays the power source input, AUX audio inputs (L/R, FL, FR, CEN, SW, SL, SR), DVD audio inputs (FL, FR, CEN, SL, SR), audio outputs for speakers, and the power switch.
- Identify the speaker outputs on the subwoofer's rear panel. These are typically labeled FL (Front Left), FR (Front Right), CEN (Center), SL (Surround Left), and SR (Surround Right).
- Connect the wires from each satellite speaker to its corresponding terminal on the subwoofer.
3. การเชื่อมต่อแหล่งเสียง
The AA5105 offers multiple ways to connect your audio devices:
- RCA Audio Input (AUX/DVD): Use the provided RCA cables to connect your TV, DVD player, gaming console, or other devices.
- For 2.1 stereo sound, use the "AUX AUDIO INPUT" L/R (Red/White) jacks.
- For 5.1 surround sound, use the "AUX AUDIO INPUT" or "DVD AUDIO INPUT" jacks, connecting FL, FR, CEN, SW, SL, SR from your source to the corresponding inputs on the subwoofer. A 3.5mm to RCA cable is included for connecting devices with a 3.5mm headphone jack.
- ช่องต่อ USB: ใส่แฟลชไดรฟ์ USB ที่มีไฟล์เสียง MP3 fileเข้าสู่พอร์ต USB บนแผงด้านหน้า
- SD/MMC Card Input: Insert an SD or MMC memory card containing MP3 audio files into the card slot on the front panel.
4. การเชื่อมต่อไฟฟ้า
- Ensure the power switch on the rear of the subwoofer is in the "OFF" position.
- Connect the power cord to the AC IN port on the subwoofer.
- เสียบปลายสายไฟอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่ผนังมาตรฐาน
คำแนะนำการใช้งาน
1. การเปิด/ปิดเครื่อง
Flip the power switch on the rear panel of the subwoofer to the "ON" position. The system will power on. To turn off, flip the switch to "OFF".
2. การเลือกอินพุต
Use the "Input" button on the front panel of the subwoofer or the remote control to cycle through available audio sources: AUX, DVD, USB, SD/MMC.
3. Volume, Bass, and Treble Control
- ปริมาณหลัก: Adjust the overall system volume using the main volume knob on the front panel or the VOL+/- buttons on the remote.
- เบส/เสียงแหลม: Use the dedicated Bass and Treble controls on the front panel or remote to fine-tune the audio output to your preference.
- Individual Speaker Volume: The subwoofer features independent speaker controls for each satellite speaker. Adjust these to balance the sound across your 5.1 setup.
4. Surround Sound Mode (5.1 / 2.1)
Upon startup, the unit is typically set to 2.1 stereo mode. To activate 5.1 surround sound, press the "5.1/2.1" button on the remote control or front panel. Ensure your audio source is providing a 5.1 signal for true surround sound.
5. USB/SD/MMC Playback
When a USB drive or SD/MMC card is inserted, the system will automatically switch to the corresponding input and begin playing MP3 files. Use the playback controls (Play/Pause, Next/Previous Track) on the front panel or remote control.
6. ฟังก์ชั่นการควบคุมระยะไกล
The included remote control provides full functionality for the system. Refer to the remote control diagram (if available in the physical manual) for specific button functions, including Mute, Sleep, Repeat, and Reset.
การซ่อมบำรุง
- การทำความสะอาด: Wipe the surfaces of the subwoofer and satellite speakers with a soft, dry cloth. Do not use liquid cleaners or aerosols, as they may damage the finish or internal components.
- การระบายอากาศ : Ensure that the ventilation openings on the subwoofer are not obstructed to prevent overheating.
- พื้นที่จัดเก็บ: หากต้องเก็บรักษาระบบไว้เป็นเวลานาน ควรดึงปลั๊กออกจากเต้ารับไฟฟ้าและเก็บไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
การแก้ไขปัญหา
If you encounter issues with your AA5105 system, please consult the following table before contacting customer support.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | ไม่ได้เสียบสายไฟ; ปิดสวิตช์ไฟ; ปลั๊กไฟใช้งานไม่ได้ | ตรวจสอบให้แน่ใจว่าเสียบสายไฟแน่นสนิทแล้ว เปิดสวิตช์ไฟ ทดสอบปลั๊กไฟด้วยอุปกรณ์อื่น |
| ไม่มีเสียง | Incorrect input selected; Volume too low; Mute function active; Loose audio cables; Incorrect 5.1/2.1 mode. | Select correct input source; Increase volume; Deactivate mute; Check all audio cable connections; Press 5.1/2.1 button to switch modes. |
| เสียงเพี้ยน | Volume too high; Poor audio source quality; Loose speaker wires. | Reduce volume; Try a different audio source; Check speaker wire connections for proper polarity. |
| Only 2 speakers working in 5.1 setup | System in 2.1 mode; Audio source not providing 5.1 signal; Incorrect wiring. | Press 5.1/2.1 button to switch to 5.1 mode; Ensure your source (e.g., DVD player) is outputting 5.1 audio; Verify all 5.1 input cables are correctly connected. |
| ไม่สามารถเล่น USB/SD การ์ดได้ | Incorrect input selected; Incompatible file รูปแบบ; สื่อเสียหาย. | Select USB/SD input; Ensure files are MP3 format; Try a different USB drive/SD card. |
ข้อมูลจำเพาะ
| หมายเลขรุ่น | AA5105 |
| Power Rating (RMS System) | 700 วัตต์ |
| การตอบสนองความถี่ | 40Hz - 20KHz |
| พลังซับวูฟเฟอร์ | 300 วัตต์ |
| Satellite Speaker Power (each) | 80 วัตต์ |
| การกำหนดค่าช่องเสียงรอบทิศทาง | 5.1 |
| เทคโนโลยีการเชื่อมต่อ | พอร์ต USB, RCA |
| อินพุตเพิ่มเติม | SD Card, MMC Card |
| อิมพีแดนซ์ | 8 โอห์ม |
| ขนาดสินค้า (ซับวูฟเฟอร์) | 10.75 x 20 x 11.25 นิ้ว |
| น้ำหนักสินค้า | 14.25 ปอนด์ |
| สี | สีดำ |
| ยูพีซี | 784620026670, 033586864902 |
การรับประกันและการสนับสนุน
For warranty information or technical support, please refer to the documentation included with your purchase or contact Acoustic Audio by Goldwood customer service. Keep your proof of purchase for warranty claims.
Manufacturer: Goldwood Sound, Inc.
