คู่มือผู้ใช้ตัวควบคุมไฟ LED DMX รุ่น RGBW4C จาก American DJ

1. บทนำ

The American DJ RGBW4C is a compact 32-channel DMX controller specifically designed for RGB, RGBW, or RGBA LED fixtures. It provides intuitive control over standard 3-channel (Red, Green, Blue) or 4-channel (Red, Green, Blue, White/Amber) LED lighting units. This controller allows users to manage up to 8 individual fixtures or fixture groups, offering a range of color mixing, preset colors, chases, and special effects for various lighting applications.

2. คำแนะนำด้านความปลอดภัย

• ความปลอดภัยทางไฟฟ้า: Always connect the unit to a grounded power outlet. Ensure the power supply voltage matches the unit's requirements. Disconnect power before cleaning or servicing.
• ความชื้น: Do not expose the unit to rain or moisture. Avoid using it in damp หรือสภาพแวดล้อมที่เปียกชื้น
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่ามีการระบายอากาศรอบ ๆ เครื่องอย่างเพียงพอเพื่อป้องกันความร้อนสูงเกินไป อย่าปิดกั้นช่องระบายอากาศ
• การจัดการ: Handle the unit with care. Avoid dropping or subjecting it to severe impact.
• การบริการ: แนะนำให้ติดต่อช่างผู้ชำนาญเพื่อขอรับบริการทั้งหมด อย่าพยายามซ่อมแซมเครื่องด้วยตนเอง

3. สินค้าหมดview

The RGBW4C controller features a user-friendly interface with dedicated buttons and faders for precise control. Below is an image illustrating the main control panel layout and its various components.

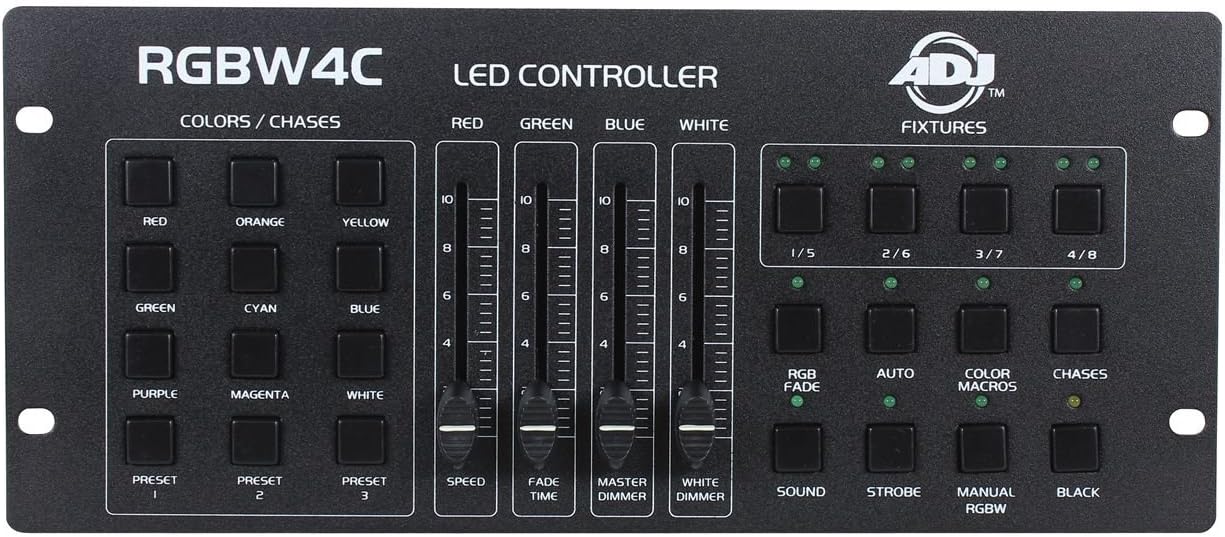

รูปที่ 1: Front panel of the American DJ RGBW4C LED DMX Lighting Controller, showing color/chase buttons, RGBW faders, fixture selection buttons, and function buttons.

ส่วนประกอบแผงควบคุม:

• COLORS / CHASES Section: Dedicated buttons for direct access to preset colors (Red, Orange, Yellow, Green, Cyan, Blue, Purple, Magenta, White) and three user-programmable color presets (Preset 1, 2, 3).
• LED CONTROLLER Faders: Individual faders for Red, Green, Blue, and White intensity control. Additional faders for Speed, Fade Time, Master Dimmer, and White Dimmer.
• FIXTURES Section: Buttons labeled 1/5, 2/6, 3/7, 4/8 for selecting individual fixtures or groups of fixtures. Each button has an indicator LED.
• ปุ่มฟังก์ชั่น: Buttons for RGB Fade, Auto, Color Macros, Chases, Sound Active mode, Strobe, Manual RGBW mode, and Blackout. Each has an indicator LED.

4. การตั้งค่า

4.1 การเชื่อมต่อสายไฟ

Connect the provided power adapter to the DC input jack on the rear of the RGBW4C controller and then plug it into a suitable power outlet. Ensure the power source is stable and matches the controller's voltagข้อกำหนดอี

4.2 การเชื่อมต่อ DMX

Use a standard 3-pin DMX cable to connect the DMX output of the RGBW4C controller to the DMX input of your first LED fixture. If you are using multiple fixtures, connect them in a daisy-chain configuration: DMX output of the first fixture to the DMX input of the second, and so on. Ensure the last fixture in the chain has a DMX terminator connected to its DMX output to prevent signal reflection.

4.3 การกำหนดที่อยู่ DMX

Each LED fixture connected to the RGBW4C must be assigned a unique DMX start address. The RGBW4C is designed to control fixtures that use a 3-channel (Red, Green, Blue) or 4-channel (Red, Green, Blue, White/Amber) DMX profile. For optimal control, set your fixtures' DMX addresses according to the fixture groups you intend to control with the RGBW4C's 1/5, 2/6, 3/7, 4/8 buttons. For example, if controlling 4-channel fixtures:

• Fixture 1 (controlled by 1/5 button): DMX Address 1
• Fixture 2 (controlled by 2/6 button): DMX Address 5
• Fixture 3 (controlled by 3/7 button): DMX Address 9
• Fixture 4 (controlled by 4/8 button): DMX Address 13

Refer to your LED fixture's instruction manual for details on setting its DMX address and channel mode.

5. คู่มือการใช้งาน

5.1 Fixture Selection

To control a specific fixture or group of fixtures, press one of the FIXTURES buttons (1/5, 2/6, 3/7, 4/8). The corresponding LED above the button will illuminate, indicating that the fixture(s) are selected for control. You can select multiple fixtures simultaneously by pressing their respective buttons.

5.2 Color Control

• Manual Color Mixing: ใช้ สีแดง, สีเขียว, สีฟ้า, และ สีขาว faders to manually adjust the intensity of each color component for the selected fixtures. Moving a fader up increases the intensity, and moving it down decreases it.
• สีที่ตั้งไว้ล่วงหน้า: กดใด ๆ ของ COLORS / CHASES buttons (Red, Orange, Yellow, Green, Cyan, Blue, Purple, Magenta, White) for instant access to pre-programmed static colors.
• ผู้ใช้ที่ตั้งไว้ล่วงหน้า: การ ที่ตั้งไว้ล่วงหน้า 1, ที่ตั้งไว้ล่วงหน้า 2, และ ที่ตั้งไว้ล่วงหน้า 3 buttons allow you to store and recall your own custom color mixes. To save a preset, set your desired color using the faders, then press and hold a PRESET button until its LED flashes. To recall, simply press the desired PRESET button.

5.3 Programmed Functions

• RGB FADE: Activates a smooth, automatic fade through various RGB color combinations.
• อัตโนมัติ: Initiates an automatic program mode, cycling through various built-in shows and effects.
• COLOR MACROS: Accesses a library of pre-programmed color sequences and effects.
• CHASES: Activates dynamic lighting sequences or patterns. Use the ความเร็ว fader to adjust the speed of chases and the เวลาจางหาย fader to control the transition smoothness between steps.
• เสียง: Engages sound-active mode, where the lighting effects react to ambient sound picked up by the controller's internal microphone.
• แฟลช: Activates a strobe effect. The speed of the strobe can often be adjusted via the Speed fader or a dedicated control if available.
• MANUAL RGBW: Allows for direct manual control over Red, Green, Blue, and White channels using their respective faders, overriding other programmed modes.
• สีดำ: Instantly blacks out all selected fixtures. Press again to restore previous lighting state.

5.4 มาสเตอร์ ดิมเมอร์

การ มาสเตอร์ดิมเมอร์ fader controls the overall intensity of all selected fixtures, regardless of their individual color settings. Move the fader up to increase brightness and down to decrease it.

5.5 White Dimmer

การ WHITE DIMMER fader specifically controls the intensity of the white channel for selected fixtures, useful for fine-tuning white balance or adding a pure white component to colors.

6. การบำรุงรักษา

• การทำความสะอาด: Use a soft, lint-free cloth to wipe the exterior of the controller. Do not use abrasive cleaners or solvents.
• พื้นที่จัดเก็บ: Store the unit in a cool, dry place away from extreme temperatures and humidity when not in use.
• การตรวจสอบ: Periodically check DMX cables and power connections for any signs of wear or damage.

7 การแก้ไขปัญหา

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

For warranty information, technical support, or service inquiries, please refer to the official American DJ webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกันใดๆ
