คู่มือการใช้งานลำโพงเรือเดินทะเล 2 ทาง ขนาด 5.25 นิ้ว Pyle Lanzar AQ5CXW

1. บทนำ

Thank you for choosing the Pyle Lanzar AQ5CXW 5.25-inch 2-Way Marine Speakers. These speakers are designed for high-quality audio reproduction in marine and outdoor environments, featuring water-resistant construction and durable components. This manual provides essential information for proper installation, operation, and maintenance to ensure optimal performance and longevity of your speakers.

The AQ5CXW speakers are engineered to deliver clear and consistent sound, even in challenging conditions. They are equipped with a 5.25-inch polypropylene cone, a 0.5-inch dome tweeter, and a 1-inch high-temperature voice coil, all housed within a water-resistant design.

2. ข้อมูลด้านความปลอดภัย

Please read and understand all safety instructions before installing or operating your speakers. Failure to follow these guidelines may result in injury or damage to the product or property.

• แหล่งพลังงาน: Ensure the audio system is turned off and disconnected from the power source before making any electrical connections.
• การเดินสายไฟ: Use appropriate gauge wiring for speaker connections. Incorrect wiring can lead to overheating or damage.
• การติดตั้ง: Securely mount the speakers in a stable location to prevent them from dislodging during operation, especially in moving vehicles or boats.
• การสัมผัสน้ำ: While these speakers are water-resistant, they are not designed for submersion. Avoid direct high-pressure water jets.
• ระดับเสียง: Prolonged exposure to high volume levels can cause hearing damage. Operate at safe listening levels.
• การติดตั้งโดยมืออาชีพ: หากคุณไม่แน่ใจเกี่ยวกับขั้นตอนการติดตั้งใดๆ โปรดปรึกษาผู้เชี่ยวชาญที่มีคุณสมบัติเหมาะสม

3. การตั้งค่าและการติดตั้ง

Proper installation is crucial for optimal sound performance and speaker longevity. The AQ5CXW speakers are designed for flush mounting.

3.1 การแกะกล่อง

Carefully remove the speakers and all accessories from the packaging. Verify that all components are present:

• Lanzar AQ5CXW 5.25-inch Marine Speakers (Pair)
• เตาปิ้งย่างแบบกำหนดเอง
• ปะเก็นติดตั้ง
• อุปกรณ์ติดตั้ง (สกรู)

Image 3.1: The retail packaging for the Lanzar AQ5CXW marine speakers, showing the product name and features.

3.2 การเลือกตำแหน่งการติดตั้ง

Select a flat, stable surface for mounting. Ensure there is sufficient clearance behind the mounting surface for the speaker's depth and wiring. Avoid locations where the speakers might be exposed to excessive vibration or direct impact.

3.3 ขนาดการติดตั้ง

โปรดดูขนาดต่อไปนี้เพื่อการติดตั้งที่แม่นยำ:

• ความลึกในการติดตั้ง: 54 มิลลิเมตร (2.12 นิ้ว)
• ขนาดคัตเอาท์: เส้นผ่านศูนย์กลาง 118 มม. (4.64 นิ้ว)

Image 3.2: A diagram illustrating the physical dimensions of the Lanzar AQ5CXW speaker, including its diameter and mounting depth.

3.4 ขั้นตอนการติดตั้ง

1. เตรียมรูยึด: Using the specified cut-out size (118 mm diameter), carefully cut a hole in the chosen mounting surface. Ensure the hole is clean and free of debris.
2. การเชื่อมต่อสายไฟ: Connect the speaker wires from your audio system to the terminals on the back of the speaker. Ensure correct polarity (positive to positive, negative to negative) for optimal sound. The speaker features a 1-inch high-temperature Kapton voice coil.
3. ใส่ลำโพง: Place the speaker into the prepared mounting hole. The mounting gasket should be positioned between the speaker frame and the mounting surface to create a seal.
4. ลำโพงที่ปลอดภัย: Use the provided installation hardware (screws) to secure the speaker firmly to the mounting surface. Do not overtighten.
5. ติดตั้งตะแกรง: Snap the custom grille onto the front of the speaker. The 2-way attachable grille design offers protection and a finished look.

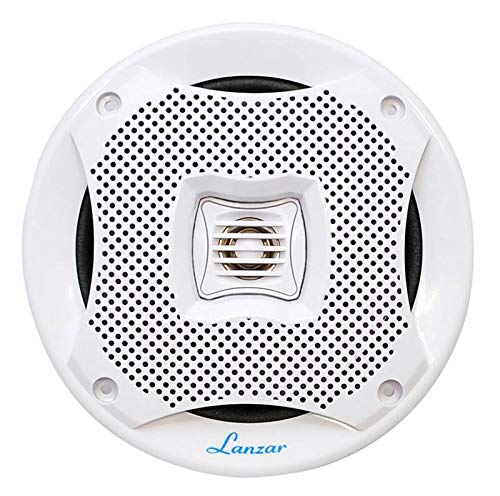

ภาพที่ 3.3: ด้านหน้า view of the Lanzar AQ5CXW marine speaker, showcasing the protective grille and tweeter.

ภาพที่ 3.4: ด้านหลัง view of the Lanzar AQ5CXW marine speaker, displaying the magnet structure and wiring terminals.

Image 3.5: A composite image showing both the front (with grille) and rear (with magnet and terminals) views of the Lanzar AQ5CXW marine speaker.

4. การดำเนินการ

Once properly installed and connected to your audio source, operating the Lanzar AQ5CXW speakers is straightforward.

1. เปิดเครื่อง: Turn on your marine audio head unit or ampชีวิต.
2. เลือกแหล่งที่มา: Choose your desired audio source (e.g., radio, Bluetooth, auxiliary input).
3. ปรับระดับเสียง: Gradually increase the volume to a comfortable listening level. The speakers are rated for 200 Watts peak power each, totaling 400 Watts for the pair.
4. คุณภาพเสียง: The speakers feature a high-quality polypropylene cone and a 0.5-inch superior dome tweeter for clear sound reproduction across a frequency response of 65Hz-20KHz.

ภาพที่ 4.1: อดีตample of Lanzar marine speakers integrated into a boat's interior, demonstrating their application in a marine audio system.

5. การบำรุงรักษา

To ensure the longevity and continued performance of your Lanzar AQ5CXW marine speakers, follow these simple maintenance guidelines:

• การทำความสะอาด: Regularly wipe down the speaker grilles and frames with a soft, damp ผ้า หลีกเลี่ยงน้ำยาทำความสะอาดหรือตัวทำละลายที่มีฤทธิ์กัดกร่อน
• การสัมผัสน้ำ: While water-resistant, it is recommended to cover the speakers when not in use or during heavy rain to minimize exposure to harsh elements. Do not submerge the speakers.
• การตรวจสอบ: ตรวจสอบการเชื่อมต่อลำโพงและสกรูยึดเป็นระยะเพื่อให้แน่ใจว่ามีความปลอดภัย
• การปกป้องสิ่งแวดล้อม: The speakers feature resin treatment and water-resistant construction to prevent rust and corrosion in wet environments.

6 การแก้ไขปัญหา

If you experience issues with your Lanzar AQ5CXW speakers, refer to the following common problems and solutions:

7. ข้อมูลจำเพาะ

Detailed technical specifications for the Lanzar AQ5CXW 5.25-inch 2-Way Marine Speakers:

8. การรับประกันและการสนับสนุน

Pyle products are designed for reliability and performance. For specific warranty information, please refer to the warranty card included with your product or visit the official Pyle website. If you require technical support or have questions regarding your Lanzar AQ5CXW speakers, please contact Pyle customer service through their official channels.

สำหรับข้อมูลการสนับสนุนล่าสุด โปรดเยี่ยมชม [ที่อยู่เว็บไซต์] ไพล์ webเว็บไซต์.
