คู่มือผู้ใช้เทอร์โมสตัทดิจิทัลแบบไม่ตั้งโปรแกรมได้ LUX Pro PSD010BF

1. บทนำ

This manual provides comprehensive instructions for the installation, operation, and maintenance of your LUX Pro PSD010BF Digital Non-Programmable Thermostat. This battery-powered thermostat is designed for heat-only systems with a fan, offering precise digital temperature control and a clear, easy-to-read display.

ภาพที่ 1: ด้านหน้า view of the LUX Pro PSD010BF Digital Non-Programmable Thermostat.

Image 2: The PSD010BF thermostat seamlessly integrated into a home environment.

2. ข้อมูลด้านความปลอดภัย

• ควรปิดระบบทำความร้อนที่ฟิวส์หลักหรือแผงเบรกเกอร์เสมอ ก่อนที่จะติดตั้งหรือซ่อมบำรุงเทอร์โมสตัท
• อ่านคำแนะนำทั้งหมดอย่างละเอียดก่อนการติดตั้งและใช้งาน
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟทั้งหมดมีความปลอดภัยและเป็นไปตามกฎหมายไฟฟ้าในท้องถิ่น
• เทอร์โมสตัทนี้ออกแบบมาสำหรับแรงดันไฟฟ้าต่ำtage systems only. Do not use with line voltage (120/240V) systems.
• เก็บแบตเตอรี่ให้พ้นจากมือเด็ก

3. คุณสมบัติ

The LUX Pro PSD010BF thermostat offers a range of features designed for user convenience and efficient heating control:

• ความแม่นยำทางดิจิตอล: Provides precise temperature control for reliable performance.
• สวิตช์พัดลม: Includes a fan switch for convenient control (AUTO/ON).
• ใช้พลังงานจากแบตเตอรี่: Operates solely on battery power (2 AA batteries included).
• Large LED Illuminated Display: Easy-to-read digital display with backlight for visibility in various lighting conditions.
• Attractive Slim Design: Modern aesthetic suitable for any room.
• Quick & Easy Temperature Change Buttons: Intuitive up/down buttons for setting desired temperature.
• F/C Selectable Temperature Display: Option to display temperature in Fahrenheit or Celsius.
• Fixed 5 Minute Minimum Run / Off Time: Protects heating equipment.

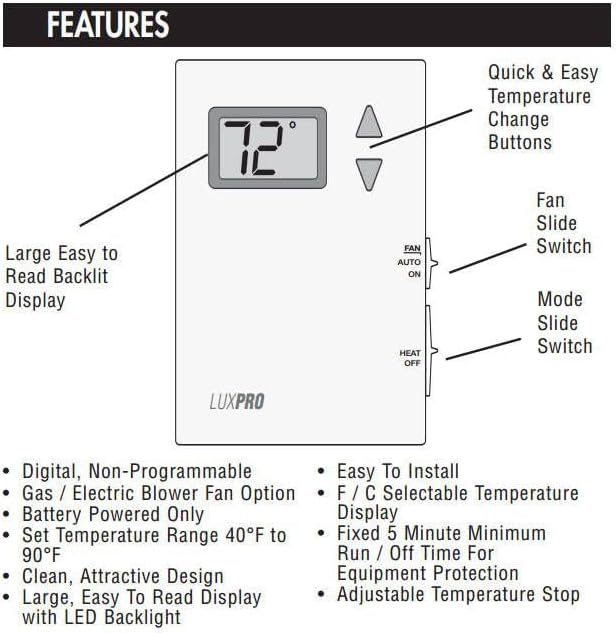

Image 3: Detailed diagram highlighting the key features and controls of the thermostat.

4. ความเข้ากันได้

The LUX Pro PSD010BF thermostat is compatible with the following systems:

• Most 24-volt, single-stage heating systems, with or without a blower fan.
• Millivolt systems (e.g., gas fireplaces, floor furnaces).

This thermostat ไม่สามารถ be used to control:

• ระบบทำความเย็น
• Heat pumps.
• 3-wire zone valves.
• 120/240 volt (line voltagจ) ระบบ

For other system types, please consult your dealer for alternative LUXPRO thermostats.

Image 4: Official compatibility guidelines for the thermostat.

5. การติดตั้ง

5.1 รายการตรวจสอบก่อนการติดตั้ง

• Ensure the thermostat is compatible with your heating system (refer to Section 4).
• Gather necessary tools: Phillips screwdriver, wire strippers (if needed), drill (if new mounting holes are required).
• Turn off power to the heating system at the circuit breaker.

5.2 การถอดเทอร์โมสตัทเก่าของคุณ

1. ปิดระบบทำความร้อน
2. ถอดฝาครอบเทอร์โมสตัทเก่าออก
3. Note the wire connections. It is recommended to take a picture or label each wire with the terminal designation (e.g., R, W, G).
4. ถอดสายไฟและนำฐานเทอร์โมสตัทเก่าออกจากผนัง

5.3 Wiring Your New Thermostat

The PSD010BF is designed for simple 2-wire or 4-wire heat-only systems. Refer to the diagram below for typical wiring configurations.

Image 5: Wiring diagram for heating-only systems, including those with a fan. Note the jumper between RC and RH.

• Connect the wires from your heating system to the corresponding terminals on the new thermostat base.
• For heating-only systems, ensure the jumper between RC และ RH terminals is installed.
• W1 terminal: Connect to the heating control wire.
• G terminal: Connect to the blower fan control wire (if applicable).
• ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาและปลอดภัย

5.4 การติดตั้งเทอร์โมสตัท

1. Secure the thermostat base to the wall using the provided screws. Avoid overtightening.
2. Insert two fresh AA batteries into the battery compartment. Ensure correct polarity.
3. Carefully align the thermostat front cover with the base and snap it into place.

6. การดำเนินการ

6.1 การเปิดเครื่องและการตั้งค่าเริ่มต้น

1. After installation and battery insertion, restore power to your heating system at the circuit breaker.
2. The thermostat display should illuminate, showing the current room temperature.
3. Use the F/C selectable temperature display option if you wish to change between Fahrenheit and Celsius (refer to the thermostat's internal settings or specific instructions for this model if available, otherwise assume it's a simple switch).

6.2 การตั้งอุณหภูมิ

• ใช้ ▲ (ขึ้น) และ ▼ (Down) buttons on the front of the thermostat to adjust the desired temperature.
• The display will show the set temperature briefly, then revert to the current room temperature.
• The heating system will activate when the room temperature falls below your set temperature.

การควบคุมพัดลม 6.3

The thermostat features a fan slide switch with two positions:

• อัตโนมัติ: The fan will run only when the heating system is actively heating. This is the recommended setting for normal operation.
• บน: The fan will run continuously, regardless of whether the heating system is active.

6.4 โหมดระบบ

The thermostat features a mode slide switch with two positions:

• ความร้อน: The thermostat will control your heating system to maintain the set temperature.
• ปิด: The heating system is turned off. The thermostat will not activate the heater.

7. การบำรุงรักษา

7.1 การเปลี่ยนแบตเตอรี่

The thermostat is powered by two AA batteries. Replace them annually or when the low battery indicator appears on the display.

1. Gently pull the thermostat cover from the base to access the battery compartment.
2. ถอดแบตเตอรี่เก่าออกและทิ้งอย่างมีความรับผิดชอบ
3. ใส่แบตเตอรี่อัลคาไลน์ AA ใหม่ 2 ก้อน โดยตรวจสอบให้แน่ใจว่าขั้วถูกต้อง (+/-)
4. Snap the thermostat cover back onto the base.

บันทึก: Replacing batteries typically does not affect your temperature settings.

7.2 การทำความสะอาด

ทำความสะอาดภายนอกเทอร์โมสตัทด้วยผ้านุ่มๆamp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย

8 การแก้ไขปัญหา

9. ข้อมูลจำเพาะ

• แบบอย่าง: PSD010BF
• แหล่งพลังงาน: แบตเตอรี่ AA 2 ก้อน (รวมอยู่ด้วย)
• เล่มที่tage: 24 Volts (low voltage)
• ประเภทการควบคุม: Push Button, Slide Switch
• ประเภทจอภาพ: Digital, LED Backlit
• ขนาดสินค้า : ลึก 1.25 นิ้ว x กว้าง 3.5 นิ้ว x สูง 5.25 นิ้ว
• น้ำหนักสินค้า: 1.92 ออนซ์
• วัสดุ: พลาสติก
• สี: สีขาว
• ประเภทการติดตั้ง: ติดผนัง
• การใช้งานที่เฉพาะเจาะจง: Heating only systems

10. การรับประกันและการสนับสนุน

For warranty information or technical support, please refer to the official LUX website or contact LUX customer service directly. Keep your purchase receipt as proof of purchase.

LUX Customer Support: www.luxproproducts.com/support
