Chacon 54311 Digital Thermostat User Manual

1. บทนำ

This manual provides detailed instructions for the installation, operation, and maintenance of your Chacon 54311 Digital Thermostat. This device is designed to help you manage your heating system efficiently, allowing for energy savings through precise temperature control and programming.

คุณสมบัติที่สำคัญ ได้แก่:

• Hourly and daily programming for optimal use.
• Two temperature levels: Day (presence) and ECO (night or absence).
• Seven distinct programming schedules.
• ไฟแสดงสถานะแบตเตอรี่ต่ำ

2. สินค้าหมดview

The Chacon 54311 Digital Thermostat features a clear digital display and intuitive buttons for setting and programming your heating preferences.

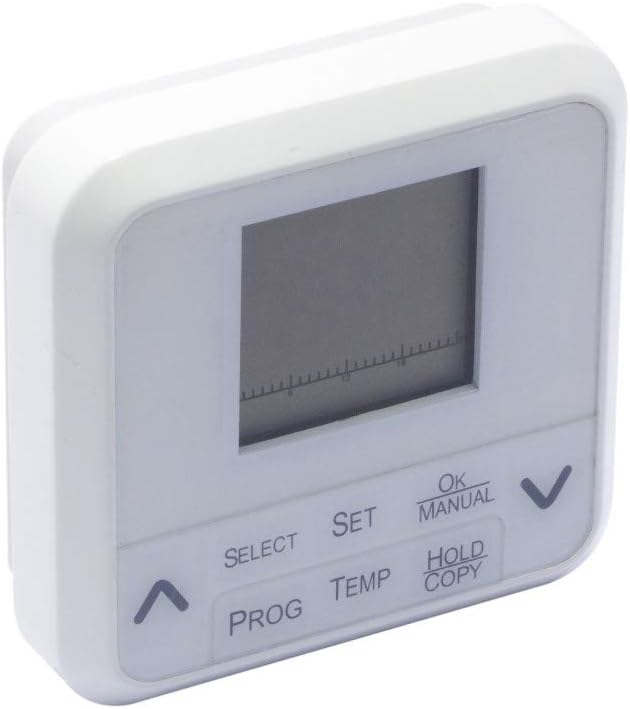

รูปที่ 1: ด้านหน้า view of the Chacon 54311 Digital Thermostat, showing the digital display and control buttons.

แผงควบคุมประกอบด้วย:

• จอแสดงผลดิจิตอล: Shows current temperature, time, day, and program status.
• ปุ่มเลือก: ใช้สำหรับนำทางไปยังตัวเลือกเมนู
• ปุ่ม ตลท.: ยืนยันการเลือกหรือเข้าสู่โหมดการตั้งค่า
• ปุ่มตกลง/แมนนวล: Confirms settings or switches to manual operation mode.
• HOLD/COPY Button: Used to hold a temperature or copy program settings.
• ปุ่ม PROG: เข้าสู่โหมดการตั้งโปรแกรม
• ปุ่ม TEMP: ปรับการตั้งค่าอุณหภูมิ
• ลูกศรขึ้น (▲) / ลูกศรลง (▼) Adjust values or navigate options.

รูปที่ 2: ภาพระยะใกล้ view of the Chacon 54311 Digital Thermostat's control buttons for detailed reference.

3. การตั้งค่า

3.1 การแกะกล่อง

Carefully remove the thermostat from its packaging. Ensure all components are present: the digital thermostat unit and this instruction manual.

3.2 การติดตั้งแบตเตอรี่

The thermostat is powered by batteries (not included). Locate the battery compartment on the back of the unit. Insert the required batteries, ensuring correct polarity (+/-). The display should activate. If not, recheck battery placement or replace with new batteries.

3.3 การติดตั้ง

The Chacon 54311 is designed for wall mounting. Choose a suitable location away from direct sunlight, drafts, or heat sources that could affect temperature readings. Mount the thermostat at an appropriate height, typically 1.5 meters (5 feet) from the floor, for accurate room temperature sensing.

3.4 การเดินสายไฟ

สำคัญ: Wiring should only be performed by a qualified electrician to ensure safety and proper functionality. Incorrect wiring can damage the thermostat or your heating system.

Connect the thermostat to your heating system according to the wiring diagram provided with your heating appliance or by a professional. The thermostat supports common 2-wire or 3-wire heating system connections.

4. คู่มือการใช้งาน

4.1 Initial Setup: Time and Day

1. กดปุ่ม ชุด ปุ่มแสดงเวลาจะกะพริบ
2. ใช้ ขึ้น (▲) or ลง (▼) arrows to adjust the hour. Press ชุด เพื่อยืนยัน.
3. ปรับนาทีโดยใช้ ขึ้น (▲) or ลง (▼) ลูกศร กด ชุด เพื่อยืนยัน.
4. วันในสัปดาห์จะกะพริบ ใช้ ขึ้น (▲) or ลง (▼) arrows to select the current day (e.g., 1 for Monday, 2 for Tuesday, etc.). Press ชุด to confirm and exit time/day setting.

4.2 การตั้งอุณหภูมิที่ต้องการ

ในโหมดการทำงานปกติ ให้กดปุ่ม อุณหภูมิ button. The target temperature will flash. Use the ขึ้น (▲) or ลง (▼) arrows to adjust the desired temperature. The thermostat will automatically save the setting after a few seconds or by pressing ชุด.

4.3 Programming Schedules (7 Programs)

The thermostat allows for 7 programmable schedules, offering two temperature levels: Day (comfort) and ECO (economy). Programming can be complex; follow these steps carefully.

1. กดปุ่ม โปรเจกต์ button to enter programming mode. The day of the week (e.g., '1' for Monday) and a program number will flash.
2. ใช้ ขึ้น (▲) or ลง (▼) arrows to select the day or group of days you wish to program. Press ชุด เพื่อยืนยัน.
3. The first program period (e.g., P1) will flash. Use the ขึ้น (▲) or ลง (▼) arrows to set the start time for this period. Press ชุด.
4. ใช้ ขึ้น (▲) or ลง (▼) arrows to set the desired temperature for this period (Day or ECO). Press ชุด.
5. Repeat steps 3 and 4 for all program periods (P1-P7) for the selected day(s).
6. After setting all programs for the current day(s), press โปรเจกต์ again to move to the next day or group of days, or press ตกลง/คู่มือ เพื่อออกจากโหมดการเขียนโปรแกรม

4.4 Manual Mode (Temporary Override)

To temporarily override the current program, press the ตกลง/คู่มือ button. The thermostat will switch to manual mode, indicated on the display. You can then use the ขึ้น (▲) or ลง (▼) arrows to set a desired temperature. This manual setting will remain active until the next programmed period or until you press ตกลง/คู่มือ again to return to program mode.

4.5 ฟังก์ชั่นค้าง

To maintain a specific temperature indefinitely, press the HOLD/COPY button. Set your desired temperature using the ขึ้น (▲) or ลง (▼) arrows. The thermostat will maintain this temperature until the HOLD function is cancelled by pressing HOLD/COPY อีกครั้ง.

5. การบำรุงรักษา

5.1 การเปลี่ยนแบตเตอรี่

When the low battery indicator appears on the display, it is time to replace the batteries. Open the battery compartment on the back of the unit, remove the old batteries, and insert new ones, ensuring correct polarity. The thermostat is designed for a minimum of 1 year of normal use on a fresh set of batteries.

5.2 การทำความสะอาด

Clean the thermostat's exterior with a soft, dry cloth. Do not use abrasive cleaners, solvents, or chemical sprays, as these can damage the unit.

6 การแก้ไขปัญหา

• Thermostat not turning on / Display blank: ตรวจสอบการติดตั้งแบตเตอรี่และตรวจสอบให้แน่ใจว่าแบตเตอรี่ใหม่ หากจำเป็นให้เปลี่ยนแบตเตอรี่ใหม่
• ระบบทำความร้อนไม่ตอบสนอง: Verify that the thermostat is correctly wired to the heating system. Check the set temperature and ensure it is above the current room temperature if heating is desired. Ensure the thermostat is not in an unintended manual or hold mode.
• มีปัญหาด้านการเขียนโปรแกรม: Refer to section 4.3 and follow the steps precisely. Programming can be intricate; take your time and re-read instructions if needed.
• การอ่านอุณหภูมิที่ไม่แม่นยำ: Ensure the thermostat is not exposed to direct sunlight, drafts, or heat sources. Its placement significantly impacts accuracy.
• Thermostat overheating / Burning smell: Immediately remove batteries and disconnect from the heating system. This indicates a serious malfunction. Do not attempt to use the device again and contact customer support.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

Specific warranty details for the Chacon 54311 Digital Thermostat are not provided in the product information. For warranty claims, technical support, or further assistance, please contact Chacon customer service directly. Keep your purchase receipt as proof of purchase.
