คู่มือผู้ใช้ลำโพงซับวูฟเฟอร์แบบพาสซีฟชนิดหลอดสุญญากาศ Bazooka BT6014 BT Series ขนาด 6 นิ้ว 4 โอห์ม 100 วัตต์

1. บทนำ

This manual provides essential information for the proper installation, operation, and maintenance of your Bazooka BT6014 BT Series 6-Inch 4 Ohm 100-Watt Passive Tube Subwoofer. The BT6014 is designed to enhance the low-frequency audio output in vehicles, particularly those with limited space. Its compact design allows for installation in various challenging locations, such as behind seats or panels, without significantly compromising cargo space.

2. คุณสมบัติของผลิตภัณฑ์

The Bazooka BT6014 incorporates several design elements to deliver effective bass performance:

• High-Efficiency Woofer: Customized and reinforced specifically for use within the Bazooka Bass Tubes enclosure, ensuring pure piston action and maximum bass output.
• Protective Grill: A durable grill protects the subwoofer from accidental damage, common in cargo areas.
• Lightweight Foam Edge Roll: Features large, high-excursion, lightweight foam edge rolls to maximize efficiency and overall bass output.
• Patented Tube Enclosure: Utilizes a natural pressure vessel design to create a uniform, hydraulic transfer of bass energy.
• Optimized Port Design: The port opening and port tube are engineered for efficient bass transfer, employing "Bass Reflex" technology to time-align forward and backward woofer motion for concentrated output.
• อะคูสติก ดีamping Fiber: Internal acoustic damping material helps lower the enclosure's resonance and simulates an increased air space for improved performance.

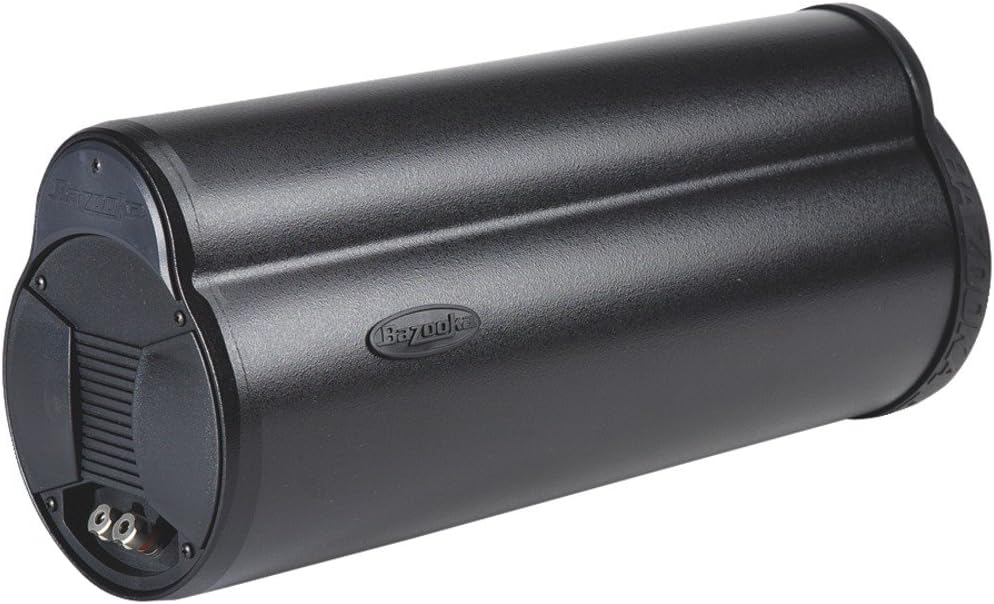

• Robust Terminal Plate: Equipped with oversized nickel-plated thumb screw terminals for secure and convenient wiring, compatible with banana plug connectors and heavy gauge wire.
• Corner Loading Optimization: Designed to leverage the natural amplification characteristics of a vehicle's corners, significantly increasing bass performance.

3. ข้อมูลจำเพาะ

4. อะไรอยู่ในกล่อง

เมื่อแกะกล่องแล้วโปรดตรวจสอบให้แน่ใจว่ามีสิ่งของต่อไปนี้ครบถ้วน:

• Bazooka BT6014 Passive Tube Subwoofer
• ชุดสายไฟ
• Installation Hardware (straps for mounting)
• คู่มือการใช้งาน (เอกสารนี้)

5. การตั้งค่าและการติดตั้ง

The BT6014 is a passive subwoofer and requires an external amplifier for operation. Proper installation is crucial for optimal performance and safety. It is recommended that installation be performed by a qualified professional.

5.1. ข้อควรพิจารณาในการจัดวาง

The Bazooka Bass Tubes enclosures are optimized for corner loading. Placing the subwoofer in a corner of your vehicle (e.g., trunk, behind a seat) can significantly amplify its bass output. Ensure the subwoofer is positioned securely to prevent movement during vehicle operation.

5.2. การติดตั้ง

The BT6014 includes straps for secure mounting. These straps allow for quick removal if additional cargo space is needed. For a more permanent installation, optional Chrome-Plated UMS Brackets may be used (sold separately).

5.3. การเชื่อมต่อสายไฟ

เชื่อมต่อซับวูฟเฟอร์เข้ากับจุดที่เหมาะสม amplifier using the provided wiring harness or appropriate gauge speaker wire. The terminal plate features oversized nickel-plated thumb screw terminals, designed to accommodate heavy gauge wire and banana plug connectors for a secure connection.

Important: Ensure the amplifier's output impedance matches the subwoofer's 4-ohm impedance. Incorrect impedance matching can damage both the ampเครื่องขยายเสียงและซับวูฟเฟอร์

6. คู่มือการใช้งาน

Once installed and wired correctly, the subwoofer will operate in conjunction with your car audio system and external amplifier. Adjustments to bass output, crossover frequencies, and gain levels should be made on your amplifier หรือหัวหน้าหน่วย

6.1. Ampการตั้งค่าตัวขยาย

• ได้รับ: เริ่มต้นด้วยการ amplifier gain at its minimum setting. Gradually increase the gain until the desired bass level is achieved without distortion.
• ตัวกรองความถี่ต่ำ (LPF): ตั้งค่า LPF บนของคุณ amplifier to filter out high frequencies from reaching the subwoofer. A common starting point is between 80 Hz and 120 Hz. Adjust to blend smoothly with your main speakers.
• เพิ่มเสียงเบส: Use bass boost sparingly, if at all, as excessive boost can lead to distortion and potential damage.

อ้างอิงถึงของคุณ amplifier's instruction manual for detailed information on its specific settings and adjustments.

7. การบำรุงรักษา

To ensure the longevity and optimal performance of your Bazooka BT6014 subwoofer, follow these maintenance guidelines:

• การทำความสะอาด: Use a soft, dry cloth to clean the exterior of the enclosure. Avoid using harsh chemicals or abrasive cleaners.
• การตรวจสอบ: Periodically check all wiring connections to ensure they are secure. Inspect the subwoofer cone and surround for any signs of damage.
• การปกป้องสิ่งแวดล้อม: Protect the subwoofer from extreme temperatures, direct sunlight, and moisture. While the product is robust, it is not waterproof.
• การติดตั้งที่ปลอดภัย: Ensure the mounting straps or brackets remain tight to prevent the subwoofer from shifting during vehicle movement.

8 การแก้ไขปัญหา

If you experience issues with your subwoofer, consult the following troubleshooting guide before seeking professional assistance:

8.1. ไม่มีเสียงจากซับวูฟเฟอร์

• ตรวจสอบพลังงาน: ให้แน่ใจว่า amplifier connected to the subwoofer is powered on and receiving power from the vehicle's electrical system.
• ตรวจสอบการเชื่อมต่อ: Confirm all wiring connections between the amplifier, subwoofer, and head unit are secure and correctly polarized (+ to + and - to -).
• Ampการตั้งค่าไลเออร์: ตรวจสอบ amplifier's gain, crossover, and input settings. Ensure the gain is not set to minimum and the LPF is enabled.
• Head Unit Output: Confirm the head unit's subwoofer output (if applicable) is enabled and volume is turned up.

8.2. เสียงเบสผิดเพี้ยนหรือไม่ชัดเจน

• อัตรากำไรสูงเกินไป: ลดความ ampการตั้งค่าเกนของเครื่องขยายเสียง เกนที่มากเกินไปอาจทำให้เกิดการตัดสัญญาณและการบิดเบือนของเสียงได้
• การตั้งค่าครอสโอเวอร์: ปรับแต่ง amplifier's LPF. If set too high, the subwoofer may be playing frequencies it's not designed for, leading to distortion.
• เพิ่มเสียงเบส: If enabled, reduce or disable bass boost on the amplifier หรือหัวหน้าหน่วย
• การเชื่อมต่อหลวม: Check for any loose wiring connections that could cause intermittent signals or distortion.
• Damaged Woofer: ตรวจสอบกรวยและขอบของซับวูฟเฟอร์ว่ามีร่องรอยความเสียหายทางกายภาพหรือไม่

8.3. Weak Bass Output

• Gain Too Low: ค่อยๆเพิ่มระดับขึ้น ampการตั้งค่าเกนของลิฟเวอร์
• Phase Setting: บาง amplifiers or head units have a phase switch (0°/180°). Experiment with both settings to see which produces stronger bass, as it depends on the vehicle's acoustics and speaker placement.
• Crossover Setting: Ensure the LPF is not set too low, which might filter out too much of the desired bass frequencies.
• ตำแหน่งซับวูฟเฟอร์: Re-evaluate the subwoofer's placement. Corner loading can significantly improve bass output.

9. การรับประกันและการสนับสนุน

The Bazooka BT6014 BT Series 6-Inch 4 Ohm 100-Watt Passive Tube Subwoofer comes with a Limited Warranty. Please refer to the warranty card included with your product for specific terms, conditions, and duration of coverage. For technical support or warranty claims, please contact Bazooka customer service through their official webไซต์หรือศูนย์บริการที่ได้รับอนุญาต

For additional information and support, visit the official Bazooka webเว็บไซต์: www.bazooka.com
