1. บทนำ
This manual provides detailed instructions for the proper installation, operation, and maintenance of your Lanzar RBHTG414 HeritagMOSFET 4 แชนเนล 600 วัตต์ Amplifier. To ensure optimal performance and safety, please read this manual thoroughly before attempting to install or operate the ampไลเออร์ เก็บคู่มือนี้ไว้ใช้อ้างอิงในอนาคต
2. คำแนะนำด้านความปลอดภัย
ปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอระหว่างการติดตั้งและการใช้งาน:
- ถอดขั้วลบของแบตเตอรี่รถยนต์ออกก่อนเริ่มงานติดตั้งใดๆ เพื่อป้องกันไฟฟ้าลัดวงจร
- Ensure all wiring is properly routed and secured to prevent damage from sharp edges or moving parts.
- ใช้สายไฟขนาดที่เหมาะสมสำหรับการเชื่อมต่อไฟฟ้าและกราวด์ตามที่ระบุไว้ในส่วนการติดตั้ง
- ติดตั้ง ampควรวางเครื่องขยายเสียงไว้ในตำแหน่งที่มีการระบายอากาศเพียงพอเพื่อป้องกันความร้อนสูงเกินไป
- หลีกเลี่ยงการติดตั้ง amplifier in areas exposed to moisture or excessive vibration.
- อย่าพยายามซ่อมแซมหรือแก้ไข amplifier yourself. Refer all servicing to qualified personnel.
3. สินค้าหมดview

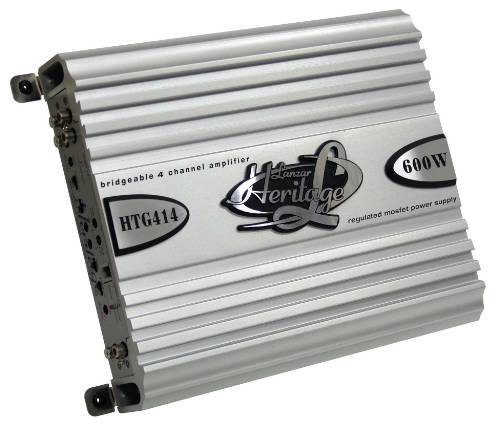

The Lanzar RBHTG414 Heritage amplifier is a 600 Watt, 4-channel MOSFET amplifier designed to deliver powerful and clear audio performance for your car audio system. It features a regulated MOSFET power supply and is bridgeable, offering flexible configuration options for various speaker setups.
4. การตั้งค่าและการติดตั้ง
การติดตั้งที่ถูกต้องเป็นสิ่งสำคัญต่อประสิทธิภาพและอายุการใช้งานยาวนานของคุณ amplifier. The Lanzar RBHTG414 is designed for surface mounting.
4.1 รายการตรวจสอบก่อนการติดตั้ง
- Ensure you have all necessary tools and wiring kits (power wire, ground wire, remote turn-on wire, RCA cables, speaker wire, fuses, terminals).
- Choose a mounting location that is dry, well-ventilated, and secure.
- Plan your wiring routes to avoid interference and potential damage.
4.2 การเชื่อมต่อสายไฟ
The following outlines general wiring procedures. Consult a professional installer if you are unsure about any steps.
- Power Connection (BATT+): Connect a heavy-gauge power cable (e.g., 8-gauge or 4-gauge depending on total system power) directly from the vehicle's positive battery terminal to the amplifier's BATT+ terminal. Install an in-line fuse holder within 18 inches (45 cm) of the battery.
- การต่อสายดิน (GND): Connect a heavy-gauge ground cable of the same length as the power cable from the ampต่อขั้ว GND ของแอมพลิฟายเออร์เข้ากับพื้นผิวโลหะที่สะอาดและไม่ทาสีบนตัวถังรถ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและมีความต้านทานต่ำ
- Remote Turn-On (REM): Connect a smaller gauge wire (e.g., 18-gauge) from the amplifier's REM terminal to the remote turn-on output of your head unit. This wire signals the ampเครื่องขยายเสียงที่สามารถเปิดและปิดได้ด้วยระบบเสียงในรถยนต์ของคุณ
- การเชื่อมต่ออินพุต RCA: Connect RCA audio cables from your head unit's pre-amp ส่งออกไปยัง amplifier's RCA input jacks. For 4-channel operation, use two pairs of RCA cables (Front L/R, Rear L/R).
- การเชื่อมต่อลำโพง: เชื่อมต่อลำโพงของคุณเข้ากับ... ampขั้วต่อเอาต์พุตลำโพงของเครื่องขยายเสียง
- 4-Channel Stereo Mode: Connect each speaker to its corresponding channel output (e.g., Front Left speaker to CH1+, CH1-, Front Right to CH2+, CH2-, etc.).
- Bridged Mode (2-Channel): For higher power output to subwoofers or a pair of speakers, the RBHTG414 can be bridged. Refer to the amplifier's terminal markings for specific bridged connection points (typically CH1+ and CH2- for one bridged channel, and CH3+ and CH4- for the second). Ensure your speakers are rated for the increased power output in bridged mode.
4.3 การติดตั้ง
ติดตั้งอย่างแน่นหนา amplifier to a solid surface using appropriate screws. Ensure there is sufficient space around the amplifier for air circulation, especially around the heat sink fins, to prevent thermal shutdown.
5. คู่มือการใช้งาน
เมื่อติดตั้งแล้ว amplifier will turn on automatically with your head unit. Adjustments should be made carefully to achieve optimal sound quality.
- ได้รับการควบคุม: The gain control matches the amplifier's input sensitivity to the output level of your head unit. Start with the gain set to minimum, then slowly increase it until you hear distortion, then back off slightly. This is not a volume control.
- การตั้งค่าครอสโอเวอร์: หากคุณ amplifier includes crossover controls (e.g., High-Pass Filter (HPF), Low-Pass Filter (LPF)), adjust them according to your speaker type. HPF is used for full-range speakers to block low frequencies, while LPF is used for subwoofers to block high frequencies.
- เพิ่มเสียงเบส: Use the bass boost feature sparingly, if available, as excessive boosting can lead to distortion and potential speaker damage.
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้มั่นใจได้ถึงอายุการใช้งานและประสิทธิภาพการทำงานของอุปกรณ์ของคุณ ampชีวิต.
- การทำความสะอาด: ทำความสะอาดตามระยะเวลา amplifier's exterior with a soft, dry cloth. Ensure the heat sink fins are free of dust and debris to maintain proper cooling.
- การเชื่อมต่อ: Occasionally check all wiring connections for tightness and corrosion. Loose connections can cause poor performance or damage.
- การระบายอากาศ: ให้แน่ใจว่า amplifier's mounting location remains clear of obstructions that could impede airflow.
7 การแก้ไขปัญหา
หากคุณประสบปัญหาเกี่ยวกับ amplifier, refer to the following common problems and solutions before seeking professional service.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Amplifier ไม่เปิด | Blown fuse; loose power/ground/remote wire; no power from head unit remote output. | ตรวจสอบฟิวส์แบบอินไลน์และ amplifier fuses; verify all power, ground, and remote connections are secure; test remote wire for 12V when head unit is on. |
| ไม่มีเสียงออก | Loose RCA cables; incorrect gain setting; speaker wires disconnected; ampเครื่องขยายเสียงอยู่ในโหมดป้องกัน | ตรวจสอบการเชื่อมต่อ RCA ที่ทั้งสองจุด amplifier and head unit; ensure gain is set correctly; verify speaker wire connections; check for protect light indicator. |
| เสียงเพี้ยน | Gain set too high; improper crossover settings; damaged speaker; poor ground connection. | Reduce gain setting; adjust crossover filters; inspect speakers for damage; ensure ground connection is solid. |
| Ampเครื่องขยายความร้อนสูงเกินไป | Insufficient ventilation; impedance mismatch; prolonged high-power operation. | ให้แน่ใจว่ามีการไหลเวียนของอากาศเพียงพอรอบๆ amplifier; verify speaker impedance matches amplifier's rating; reduce volume or operating time. |
8. ข้อมูลจำเพาะ
The following are key specifications for the Lanzar RBHTG414 Heritage Ampเครื่องฟอก:
- ยี่ห้อ: Lanzar
- หมายเลขรุ่น: RBHTG414
- จำนวนช่องสัญญาณ: 4
- กำลังขับ: 600 Watts (Peak)
- Ampไลไฟเออร์คลาส: MOSFET
- ประเภทการติดตั้ง: แบบติดผิว
- ขนาดสินค้า (กว้าง x ยาว x สูง): 2 x 2 x 2 นิ้ว
- น้ำหนักสินค้า: 10.89 ปอนด์
- ยูพีซี: 068888725088
- สี: BLACK (Unit shown in image is silver, but product data indicates BLACK)
9. การรับประกันและการสนับสนุน
Lanzar products are designed for reliability and performance. For information regarding warranty coverage, technical support, or service, please refer to the warranty card included with your product or visit the official Lanzar website. Please have your model number (RBHTG414) and purchase information ready when contacting support.
