1. บทนำ
QSC RMX5050 Power Amplifier is designed for professional audio applications, delivering high levels of sustained power and audio performance. It features a three-tier, Class H design for efficiency and reliability, making it suitable for touring, live sound, and mobile entertainment setups.
รูปที่ 1.1 : ด้านหน้า view ของ QSC RMX5050 Power Ampตัวขยายภาพ ภาพนี้แสดง amplifier's front panel with the QSC logo, power switch, gain controls for Channel 1 and Channel 2, and various LED indicators.
2. ข้อมูลด้านความปลอดภัย
Please read and understand all safety instructions before operating the QSC RMX5050 Power Amplifier. Retain this manual for future reference.
- แหล่งพลังงาน: เชื่อมต่อ ampขยายเสียงเฉพาะที่ระดับเสียงที่ระบุเท่านั้นtage and frequency as indicated on the rear panel.
- การระบายอากาศ : ให้แน่ใจว่ามีการไหลเวียนของอากาศเพียงพอรอบๆ amplifier. Do not block ventilation openings.
- ความชื้น: อย่าเปิดเผย ampทนต่อฝนหรือความชื้น ห้ามวางสิ่งของที่บรรจุของเหลวไว้บนนั้น ampชีวิต.
- การบริการ: โปรดส่งเครื่องนี้ให้ช่างผู้ชำนาญการเป็นผู้ดำเนินการซ่อมบำรุง ห้ามซ่อมแซมเครื่องนี้ด้วยตนเอง
- การต่อลงดิน: มั่นใจเสมอว่า amplifier is properly grounded to prevent electric shock.
3. การตั้งค่า
3.1 การแกะกล่อง
นำไฟล์ amplifier from its packaging. Inspect the unit for any signs of damage that may have occurred during transit. Retain the original packaging for future shipping or storage.
3.2 การจัดวางและการติดตั้ง
The RMX5050 is designed for standard 19-inch rack mounting and occupies 3U of rack space. Ensure the rack provides sufficient ventilation and structural support for the amplifier's weight (approximately 75 pounds).
3.3 การเชื่อมต่อ
ก่อนทำการเชื่อมต่อใดๆ โปรดตรวจสอบให้แน่ใจว่า... amplifier is powered off and disconnected from the AC mains.
3.3.1 การเชื่อมต่ออินพุต
The RMX5050 features balanced 1/4" TRS, XLR, and barrier strip inputs for flexible connectivity. Connect your audio source (mixer, preamplifier, etc.) to the appropriate input connectors for Channel 1 and Channel 2.
3.3.2 การเชื่อมต่อเอาท์พุต
เชื่อมต่อลำโพงของคุณเข้ากับ amplifier's outputs using either binding posts or Neutrik Speakon connectors. Ensure correct polarity and impedance matching for optimal performance and to prevent damage to speakers or the ampชีวิต.
Figure 3.1: Rear panel of the QSC RMX5050 Power Amplifier. This image highlights the various input options (XLR, TRS, barrier strip), output connectors (Speakon, binding posts), DIP switches for configuration, and the AC power inlet.
3.3.3 การเชื่อมต่อสายไฟ
เชื่อมต่อสายไฟ AC ที่ให้มาเข้ากับ amplifier's power inlet and then to a grounded AC outlet. Verify that the power source matches the ampเล่มของลิฟายเออร์tagข้อกำหนดอี
3.4 การเพิ่มพลังเริ่มต้น
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อเสียงทั้งหมดมีความปลอดภัย
- Set the front panel gain controls to their minimum (fully counter-clockwise) position.
- Power on your audio source equipment first.
- Flip the power switch on the RMX5050 to the "ON" position. The power indicator LED should illuminate.
- Slowly increase the gain controls to the desired level.
4. การดำเนินงาน Ampชีวิต
4.1 แผงควบคุมด้านหน้าและไฟแสดงสถานะ
- สวิตช์ไฟ: สลับไฟล์ amplifier เปิด/ปิด
- กำลังไฟ LED: Illuminates green when the ampไฟแสดงสถานะเปิดอยู่
- Gain Controls (Channel 1 & 2): Rotary knobs to adjust the input sensitivity for each channel.
- สัญญาณไฟ LED: Illuminates green when an audio signal is present at the input.
- คลิป LED: Illuminates red when the output signal is clipping (distorting). Reduce input level or gain if this LED frequently illuminates.
- Protect LED: Illuminates red if the ampเครื่องขยายเสียงเข้าสู่โหมดป้องกันเนื่องจากความร้อนสูงเกินไป ไฟฟ้าลัดวงจร หรือสภาวะผิดปกติอื่นๆ
Figure 4.1: Front panel of the QSC RMX5050 Power Amplifier with the power indicator illuminated. This view clearly shows the power switch, gain knobs, and the Signal, Clip, and Protect LEDs for both channels.
4.2 Rear Panel DIP Switches
The rear panel features DIP switches that allow configuration of various operating parameters. Always power off the amplifier before changing DIP switch settings.
- Clip Limiter: Engages a circuit that prevents severe clipping and protects speakers.
- Low-Frequency Filters: High-pass filters (e.g., 30 Hz, 50 Hz) to remove unwanted low-frequency content, protecting speakers and improving clarity.
- โหมดการทำงาน: Selects between Stereo, Parallel, or Bridged Mono operation.
4.3 โหมดการทำงาน
4.3.1 โหมดสเตอริโอ
In stereo mode, each channel operates independently, amplifying its respective input signal and sending it to its dedicated output. This is the standard mode for two-channel sound reinforcement.
4.3.2 โหมดขนาน
In parallel mode, a single input signal is fed to both amplifier channels, which then drive separate speaker loads. This is useful for driving multiple speakers with the same mono signal.
4.3.3 Bridged Mono Mode
โหมด Bridged mono รวมพลังของทั้งสองอย่างเข้าด้วยกัน amplifier channels into a single, higher-power output. This mode is typically used to drive a single, high-power loudspeaker or subwoofer. Consult the manual for specific wiring instructions for bridged mono operation.
5. การบำรุงรักษา
5.1 การทำความสะอาด
Periodically clean the exterior of the amplifier with a soft, dry cloth. Do not use abrasive cleaners or solvents. Ensure ventilation grilles are free from dust and debris.
5.2 การระบายอากาศ
The RMX5050 relies on internal fans for cooling. Regularly check that the air intake and exhaust vents are not obstructed. Operating the amplifier in poorly ventilated spaces can lead to overheating and activation of protection circuits.

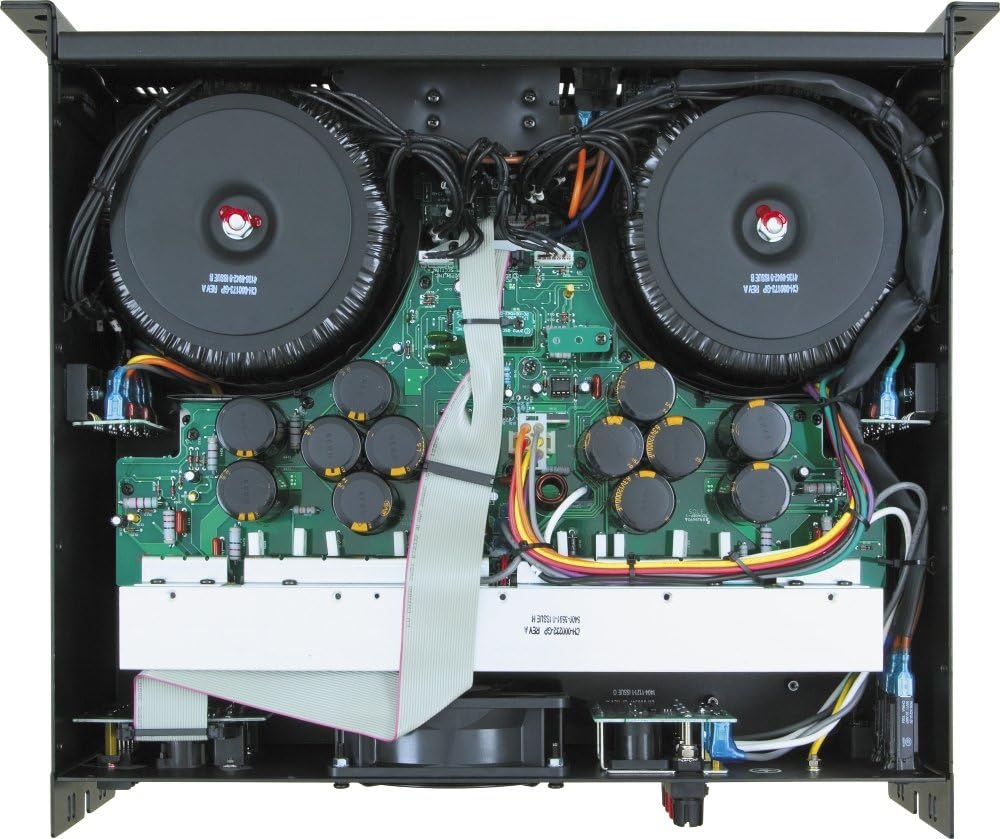

รูปที่ 5.1: ภายใน view ของ QSC RMX5050 Power Amplifier. This image shows the large toroidal transformers, circuit boards, capacitors, and the central cooling fan, emphasizing the robust internal design and the importance of clear airflow.
5.3 พื้นที่จัดเก็บ
หากมีการเก็บข้อมูล amplifier for an extended period, ensure it is kept in a dry, temperature-controlled environment, away from direct sunlight and extreme temperatures. It is recommended to use the original packaging for protection.
6 การแก้ไขปัญหา
This section provides solutions to common issues you might encounter. If the problem persists, contact QSC customer support or a qualified service technician.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | Power cord disconnected, AC outlet faulty, internal fuse blown. | Check power cord connection. Test AC outlet. If fuse is suspected, contact service. |
| ไม่มีเสียงออก | Input cables disconnected, speaker cables disconnected, gain controls at minimum, ampเครื่องขยายเสียงอยู่ในโหมดป้องกัน | Verify all cable connections. Increase gain. Check Protect LED; if illuminated, refer to manual for fault conditions. |
| Distorted Sound (Clip LED on) | Input signal too high, gain set too high, speaker impedance too low. | Reduce input signal level from source. Decrease amplifier gain. Verify speaker impedance matches ampความสามารถของลิไฟเออร์ |
| Amplifier Overheating (Protect LED on) | Insufficient ventilation, blocked vents, excessive load. | Ensure proper airflow. Clear any obstructions from vents. Reduce load or operating time. Allow ampไลไฟเออร์ให้เย็น |
7. ข้อมูลจำเพาะ
Key technical specifications for the QSC RMX5050 Power Ampเครื่องฟอก:
- น้ำหนักสินค้า: 75 ปอนด์
- หมายเลขรุ่น: RMX 5050, 120V
- อุปกรณ์ที่รองรับ: Monitor (general audio monitoring)
- ประเภทตัวเชื่อมต่อ: Speakon, binding post (outputs); 1/4" TRS, XLR, barrier strip (inputs)
- เอาท์พุต วัดtage: 2000 Watts (specific configurations may vary, refer to full power ratings)
- วัดtagอี (RMS): 1600 watts (typical rating, specific configurations may vary)
- ยี่ห้อ: QSC
- ฟอร์มแฟกเตอร์: ATX (This seems like a miscategorization from the source data, typically refers to computer motherboards. For amplifiers, it's usually rack-mount or chassis type. The RMX5050 is a 3U rack-mount ampเครื่องฟอก)
- วิธีการทำความเย็น: Air (Fan-cooled)
- จำนวนขั้วต่อ: 5 (This is likely a count of specific types, not total)
- จำนวนแฟนๆ: 1 (Main cooling fan)
8. การรับประกันและการสนับสนุน
สำหรับข้อมูลการรับประกันโดยละเอียดและการสนับสนุนทางเทคนิค โปรดดูที่เว็บไซต์ QSC อย่างเป็นทางการ webดูรายละเอียดเพิ่มเติมได้ที่เว็บไซต์ หรือติดต่อฝ่ายบริการลูกค้าของ QSC โดยตรง โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานสำหรับการเคลมประกัน
You can visit the official QSC Store for more information: ร้านค้าอย่างเป็นทางการของ QSC
